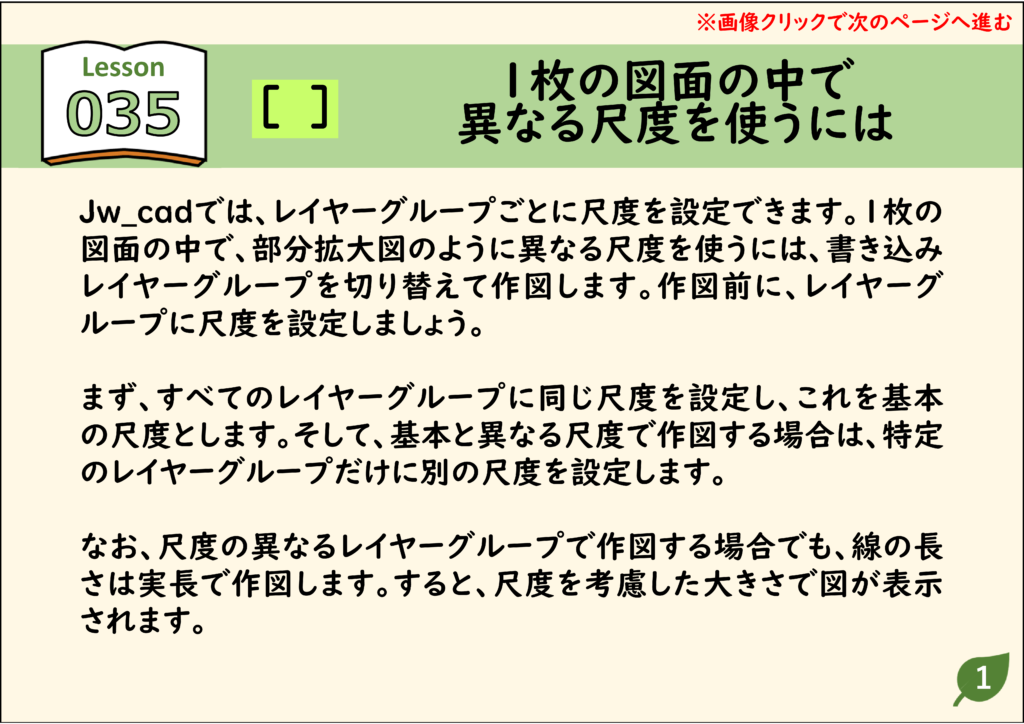

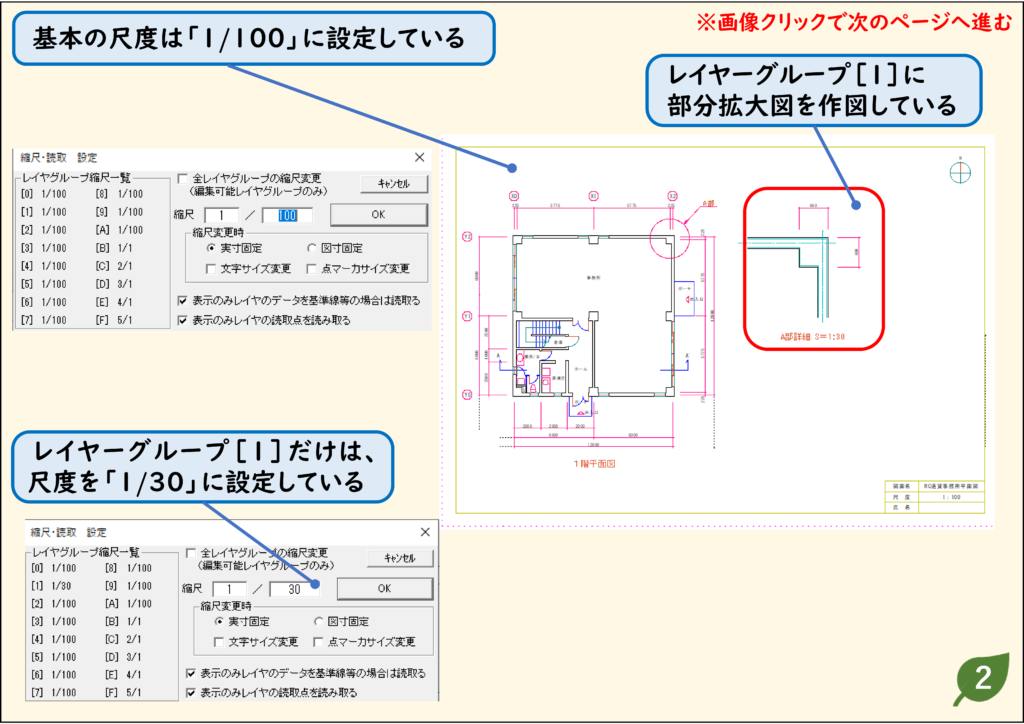

- Jw_cadでは、レイヤーグループごとに尺度を設定できます。
- 1枚の図面の中で、部分拡大図のように異なる尺度を使うには、書き込みレイヤーグループを切り替えて作図します。
- 作図前に、レイヤーグループに尺度を設定しましょう。
オススメ書籍
目次
解説
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_035-00-1024x724.png)
ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_035-01-1024x724.png)
ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_035-02-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》035.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
