- [2線]コマンドで[留線出]のオプションを利用すると、指示した始点や終点から指定した分だけ長い二重線や短い二重線を作図できます
オススメ書籍
目次
解説
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-00-1024x724.jpg)

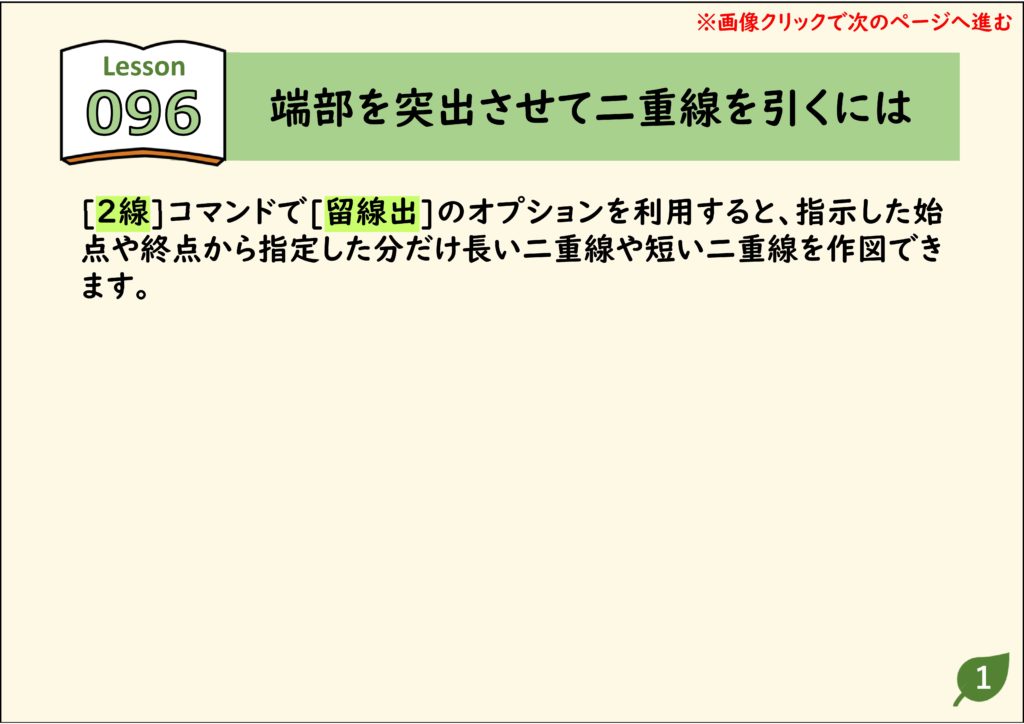

ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-01-1024x724.jpg)

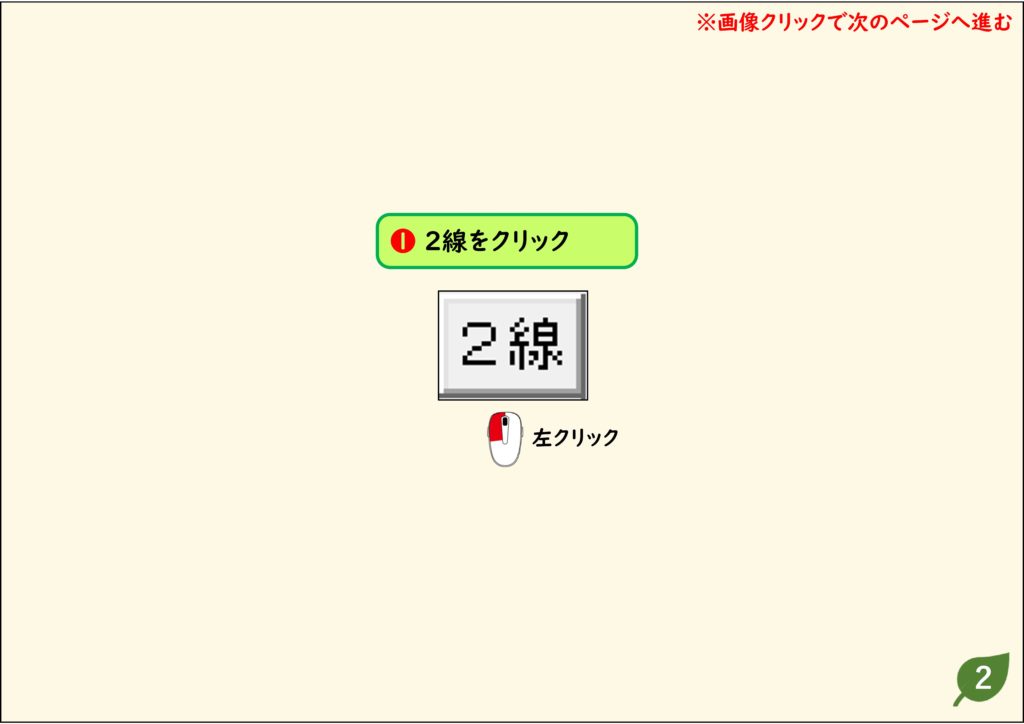

ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-02-1024x724.jpg)

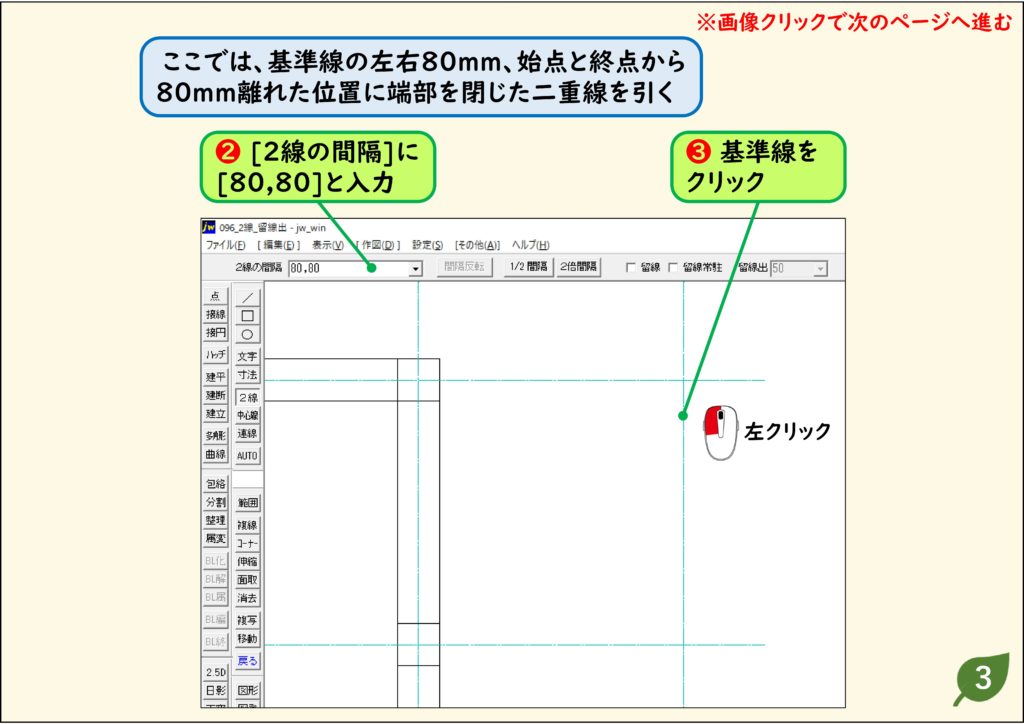

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-03-1024x724.jpg)

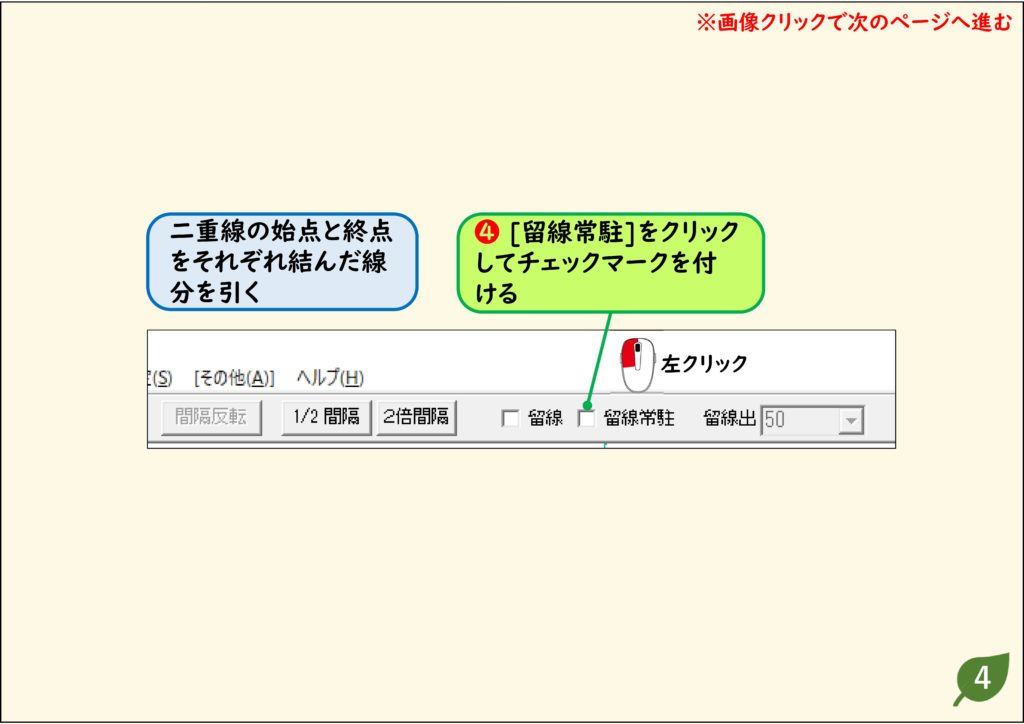

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-04-1024x724.jpg)

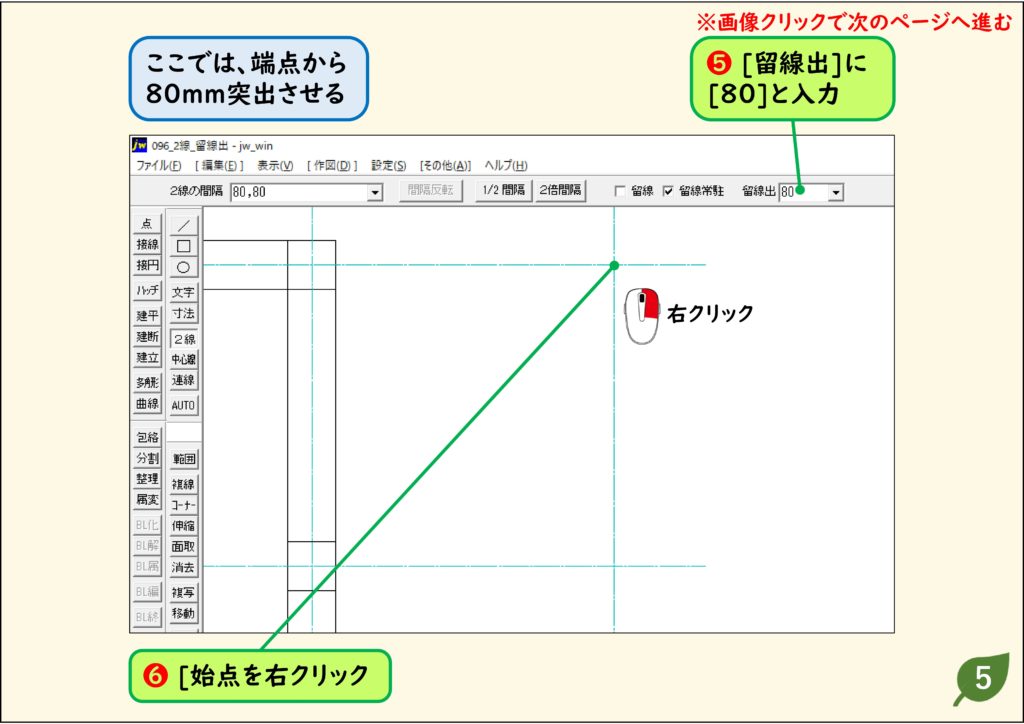

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-05-1024x724.jpg)

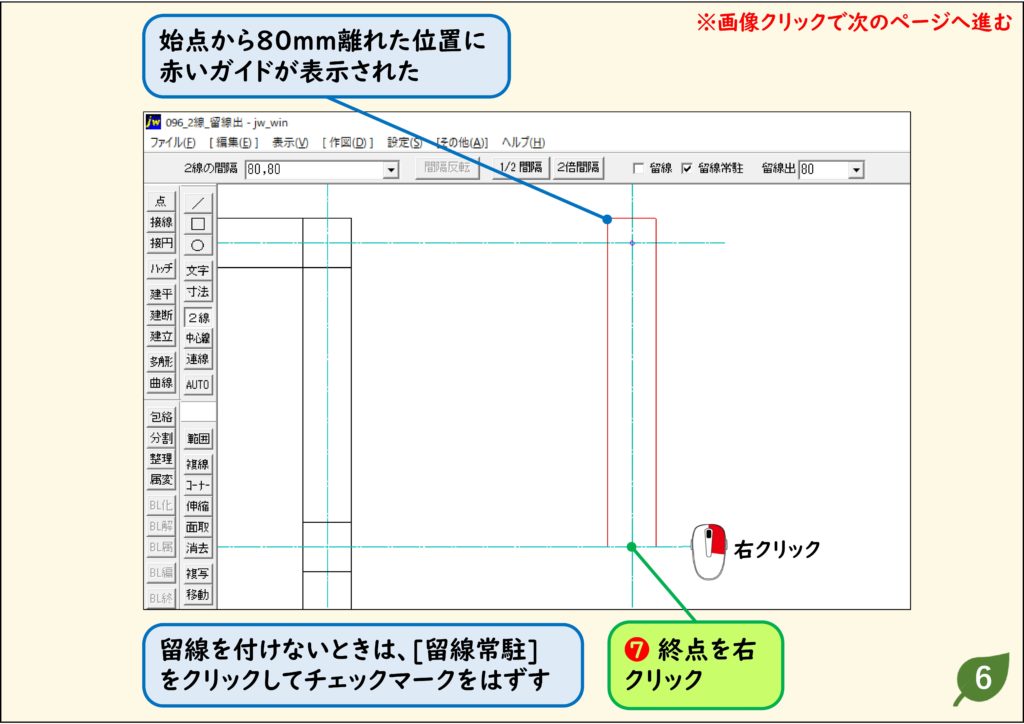

ステップ 06
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-06-1024x724.jpg)

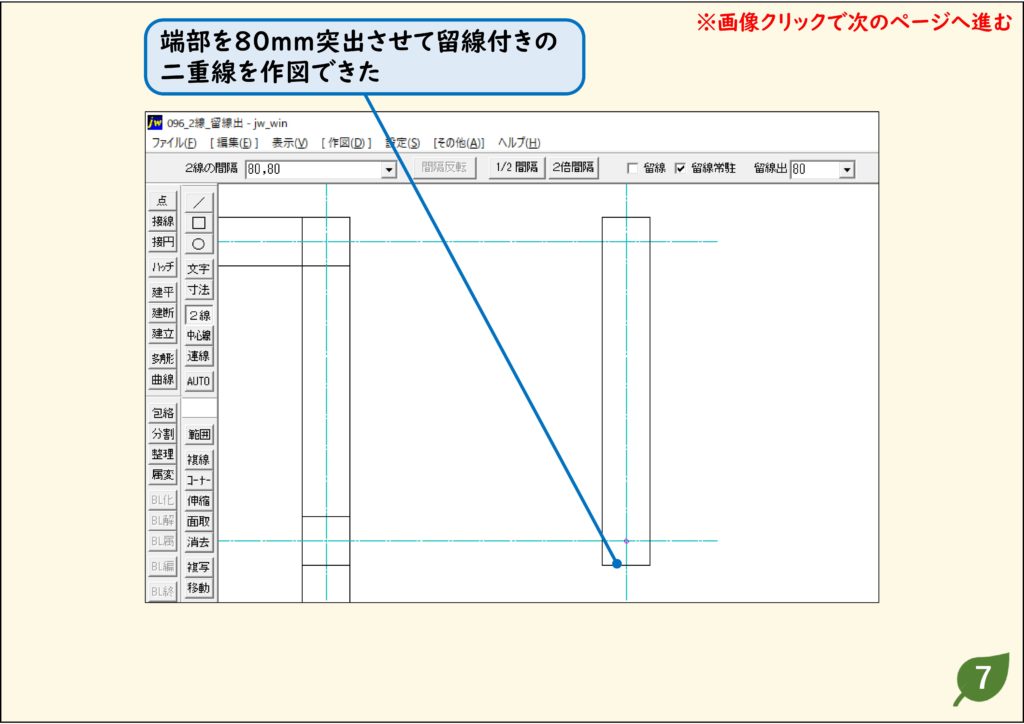

ステップ 07
![](https://www.motenashio.com/wp-content/uploads/2020/10/jwcad_096-07-1024x724.jpg)
CADデータ【ダウンロード】
《CADデータ》096.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
