Jwcad☆彡173【複線】同じ間隔で連続して複線を作るには

02_JwCADの使い方 【複線】
  • URLをコピーしました！

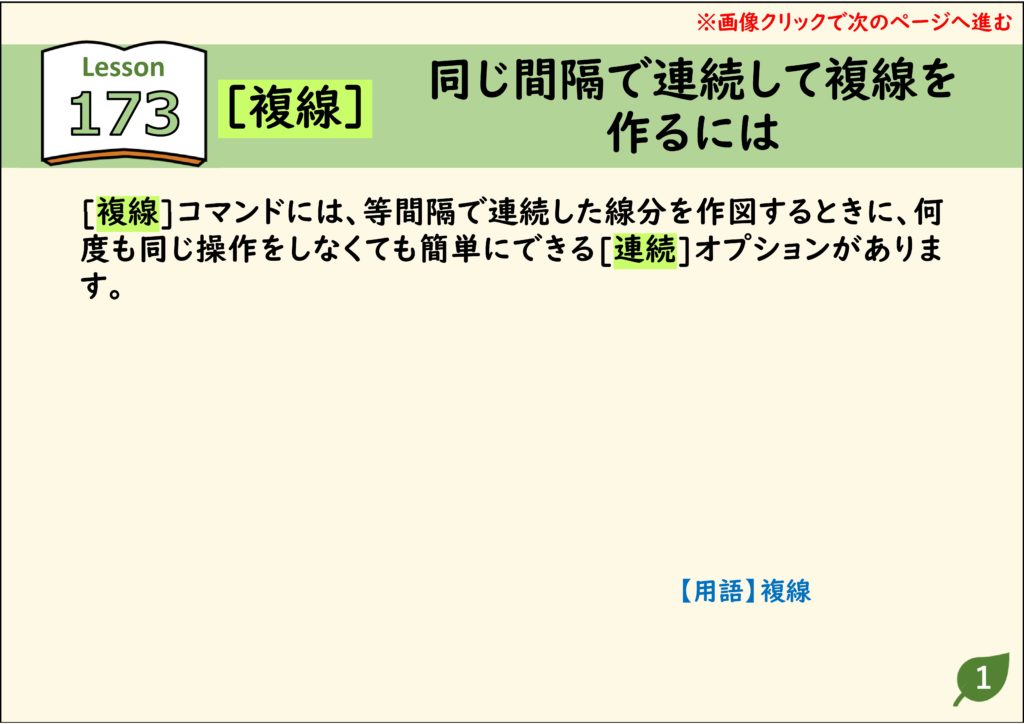

  1. [複線]コマンドには、等間隔で連続した線分を作図するときに、何度も同じ操作をしなくても簡単にできる[連続]オプションがあります。
目次

解説

JwCAD【複線】同じ間隔で連続して複線を作るには 手順01

ステップ 01

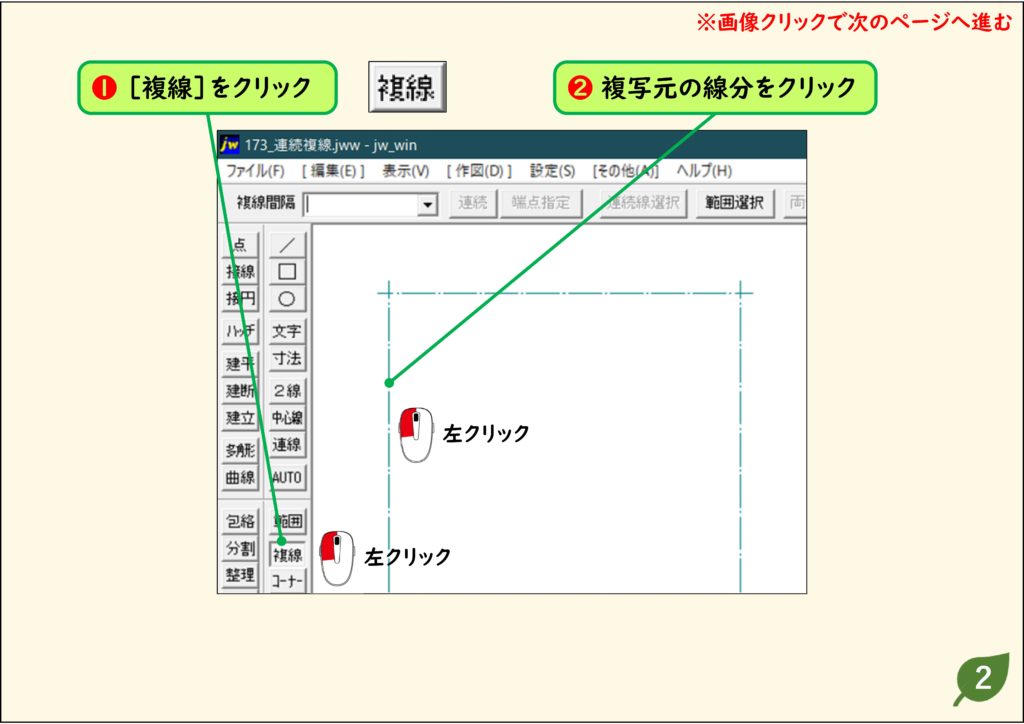

JwCAD【複線】同じ間隔で連続して複線を作るには 手順02

ステップ 02

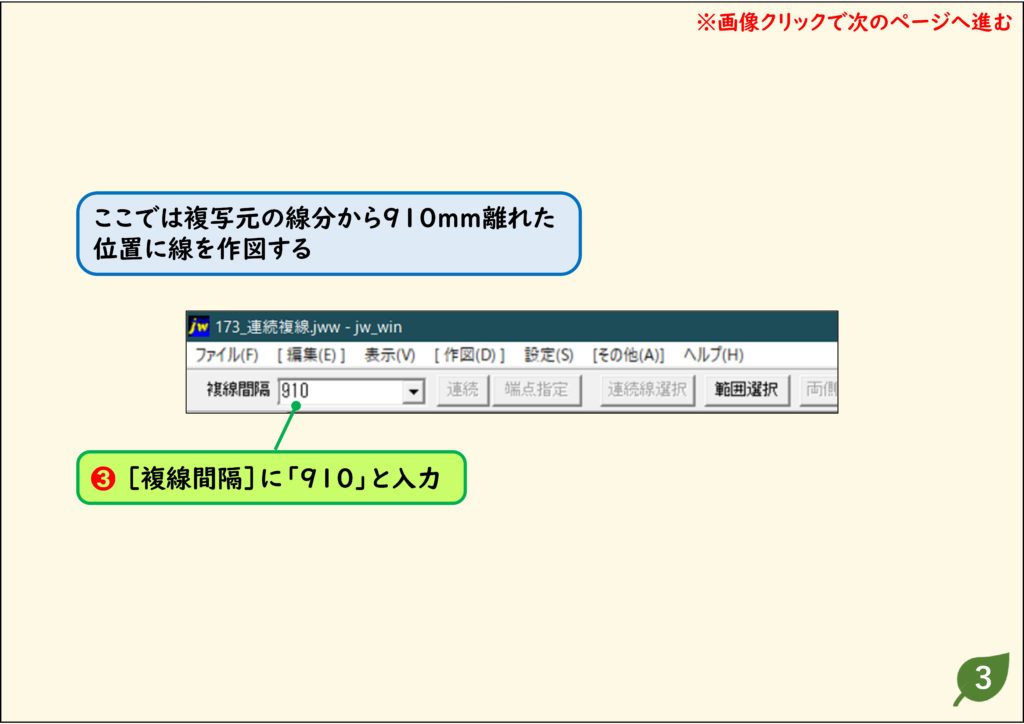

JwCAD【複線】同じ間隔で連続して複線を作るには 手順03

ステップ 03

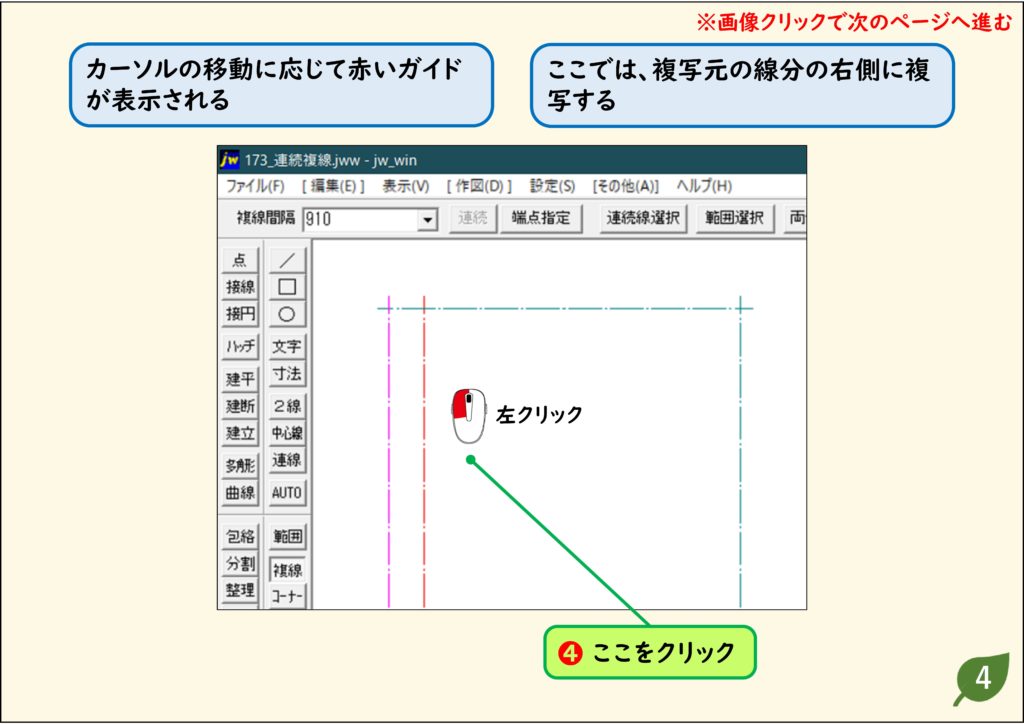

JwCAD【複線】同じ間隔で連続して複線を作るには 手順04

ステップ 04

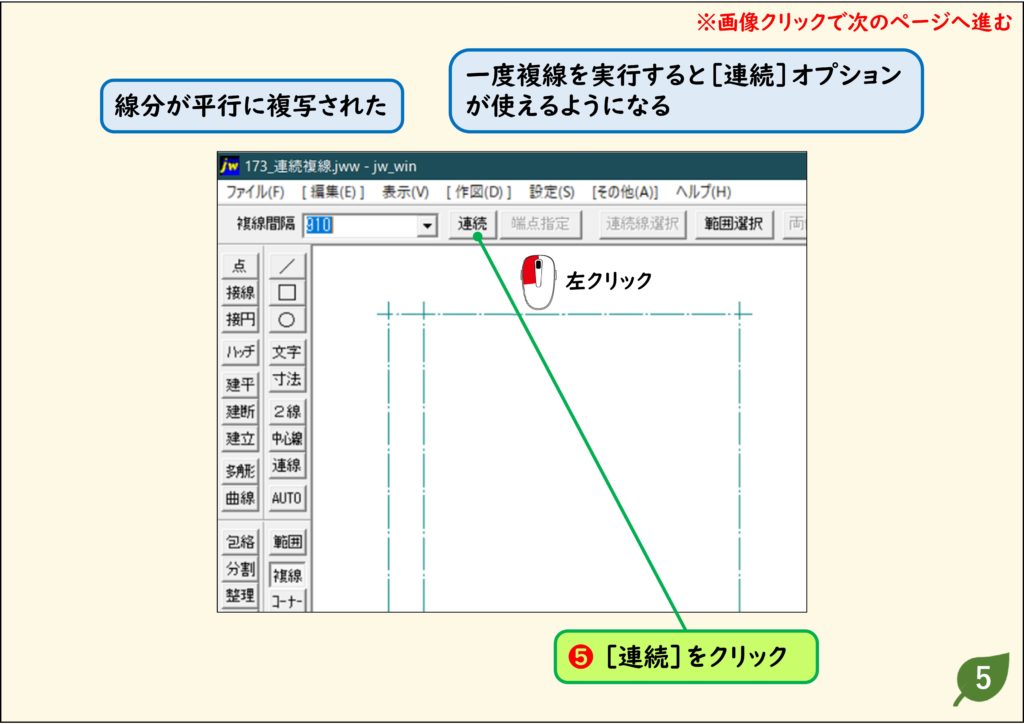

JwCAD【複線】同じ間隔で連続して複線を作るには 手順05

ステップ 05

JwCAD【複線】同じ間隔で連続して複線を作るには 手順06

ステップ 06

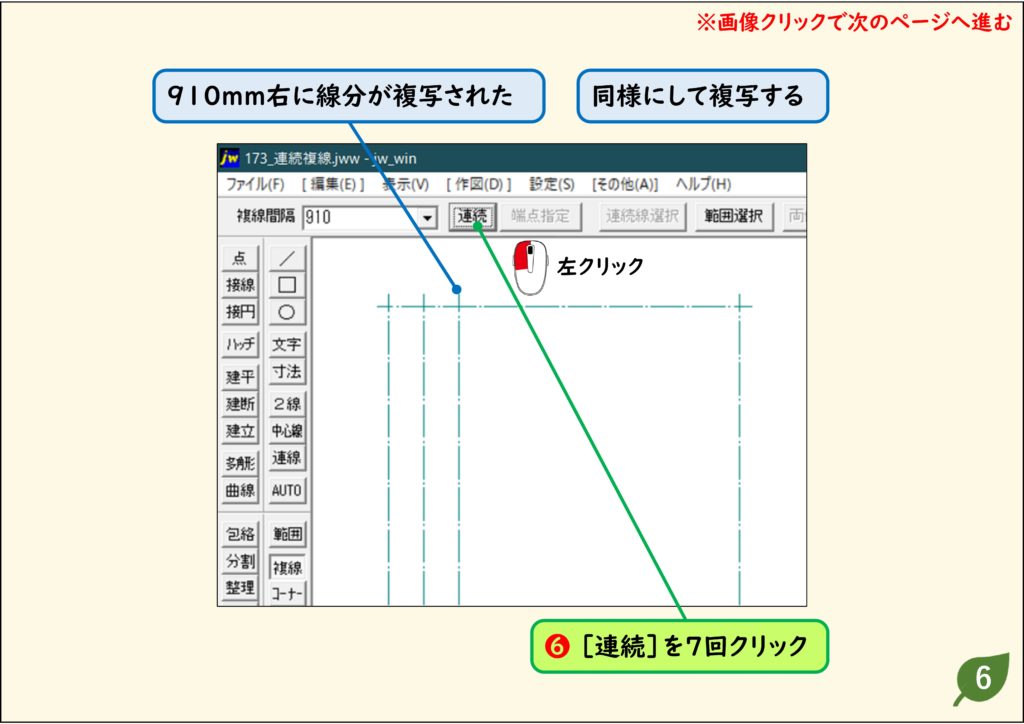

JwCAD【複線】同じ間隔で連続して複線を作るには 手順07

ステップ 07

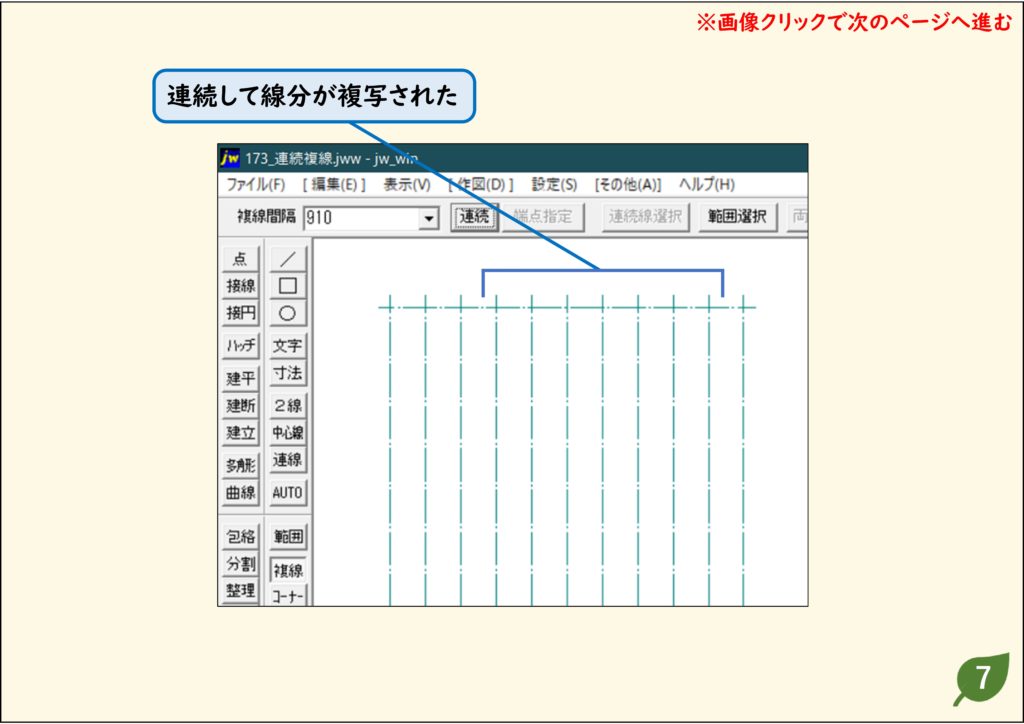

JwCAD【複線】同じ間隔で連続して複線を作るには 手順08

CADデータ【ダウンロード】

　《CADデータ》173.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
