- 角を「しゃくり」面で面取りする場合は、[面取]コマンドで[L面]を選択します。
- しゃくり面とは、角を段違いに削る面取りの種類です。
- 引き出しの前板などに使用されます。
オススメ書籍
目次

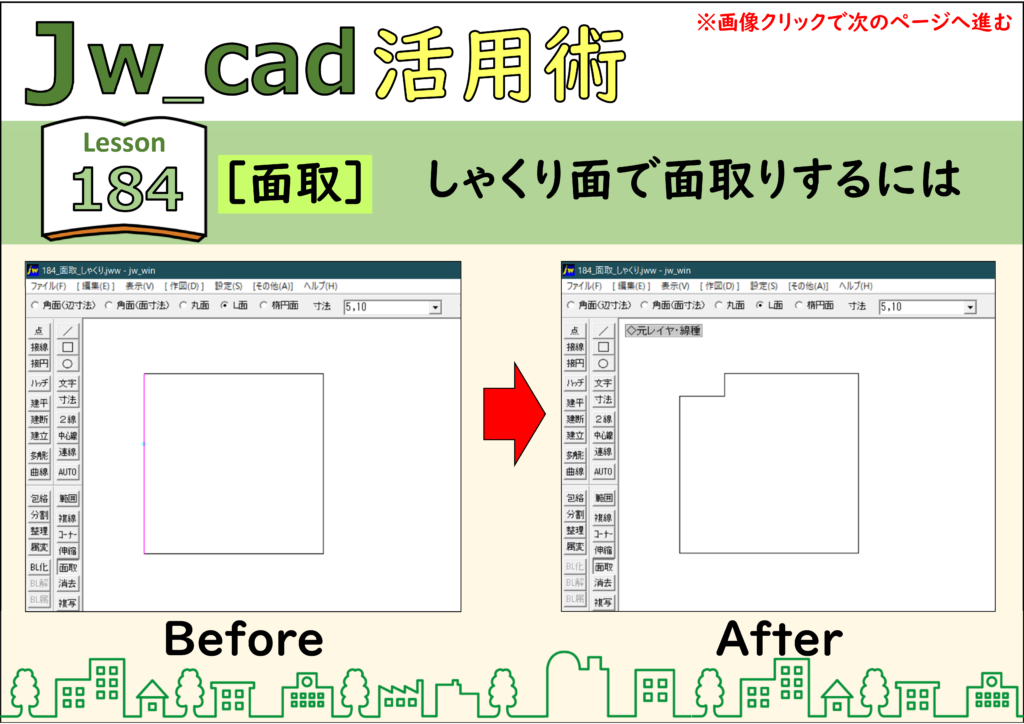

解説
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-00-1024x724.png)

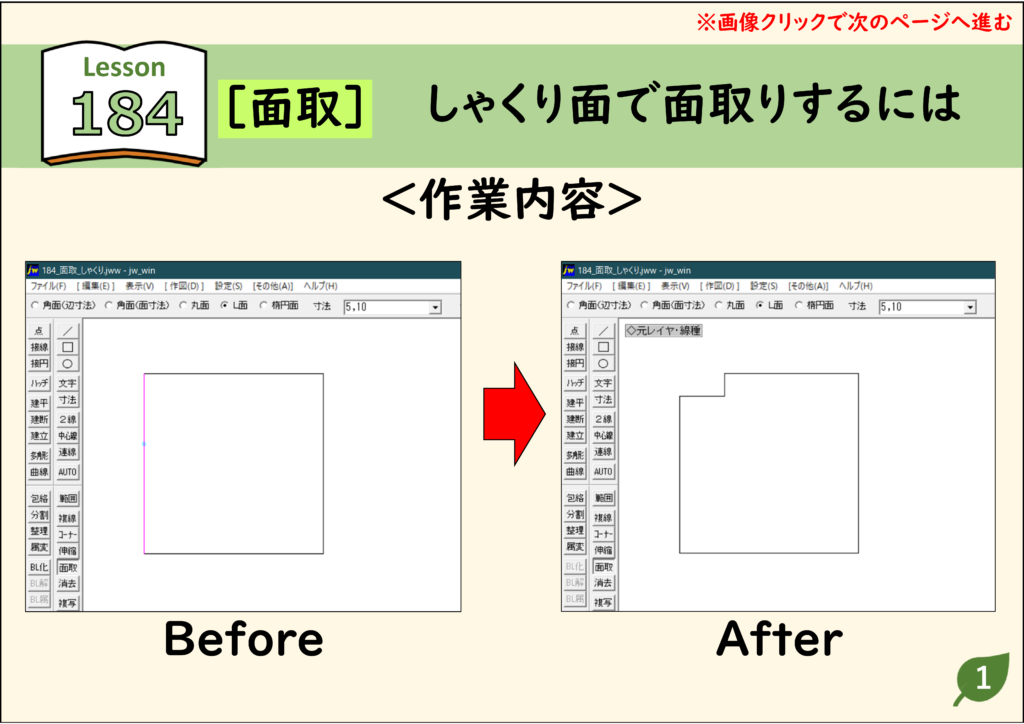

ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-01-1024x724.png)
ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-02-1024x724.png)

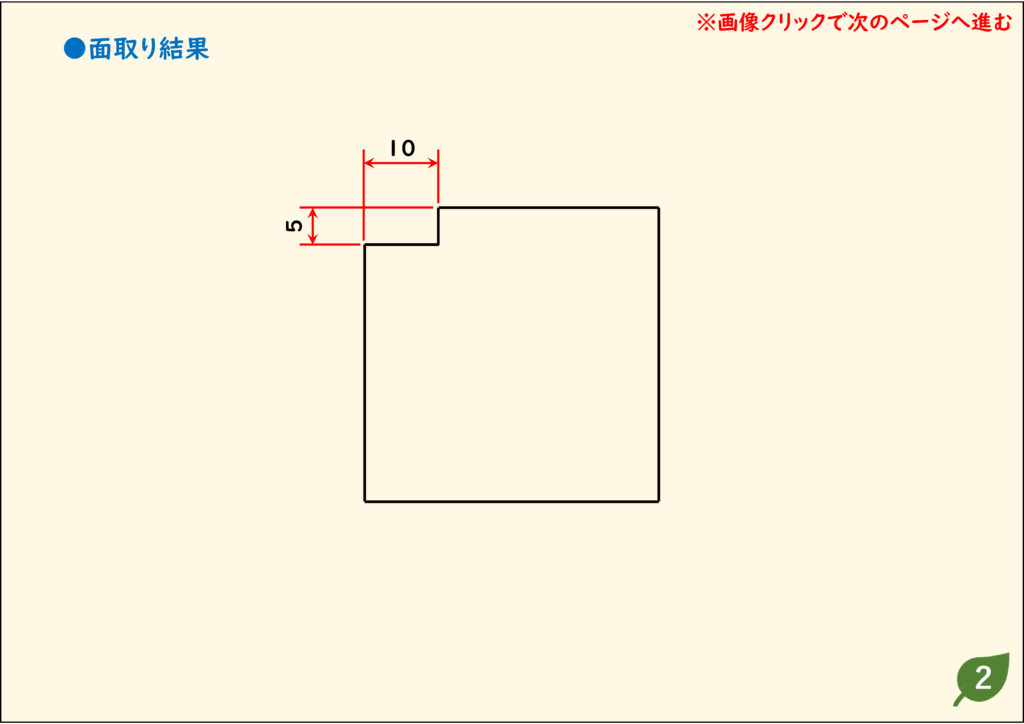

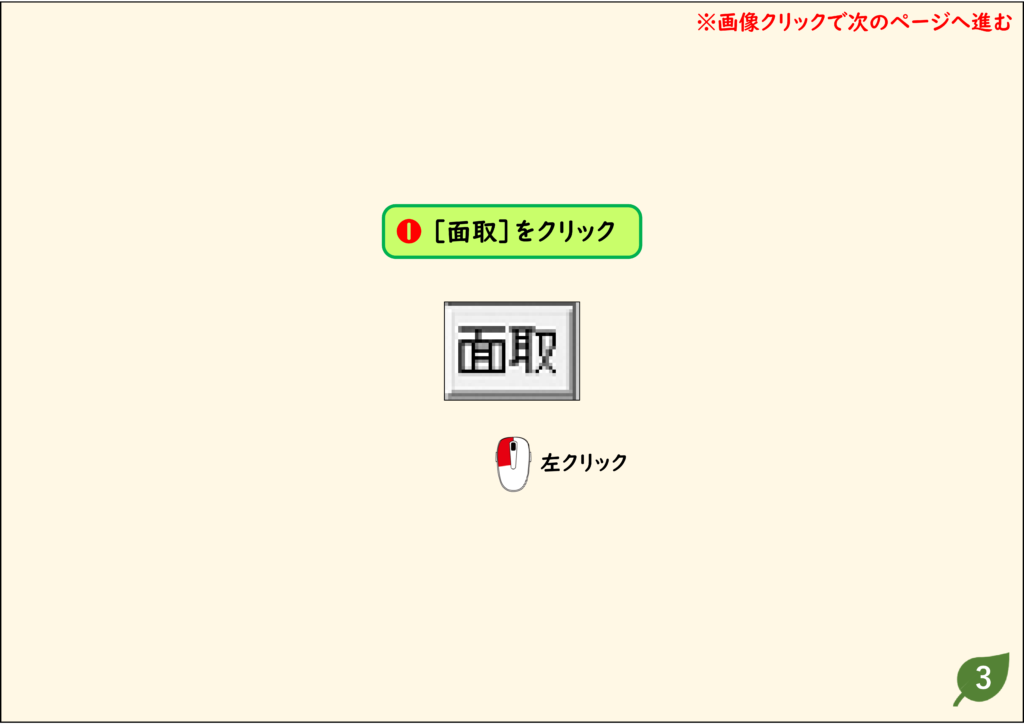

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-03-1024x724.png)

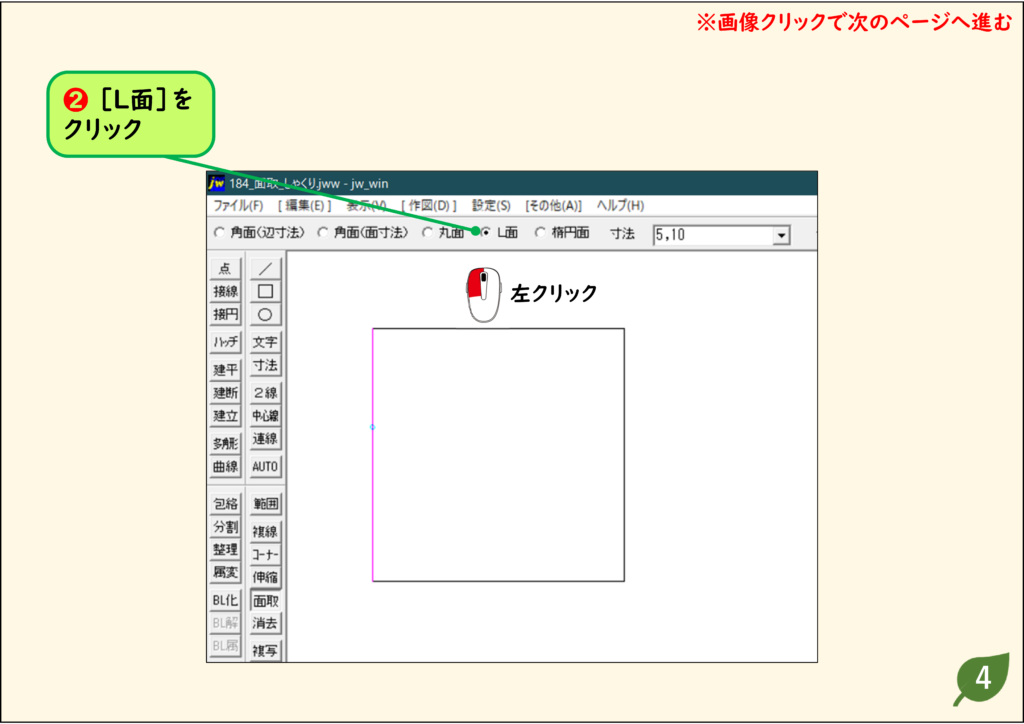

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-04-1024x724.png)

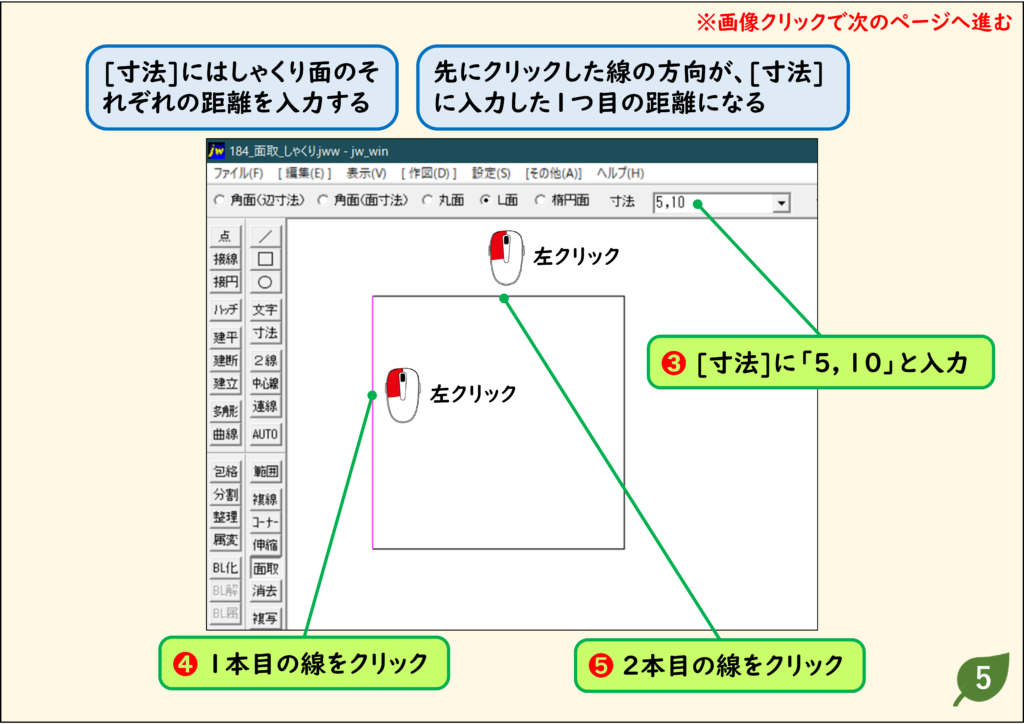

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-05-1024x724.png)

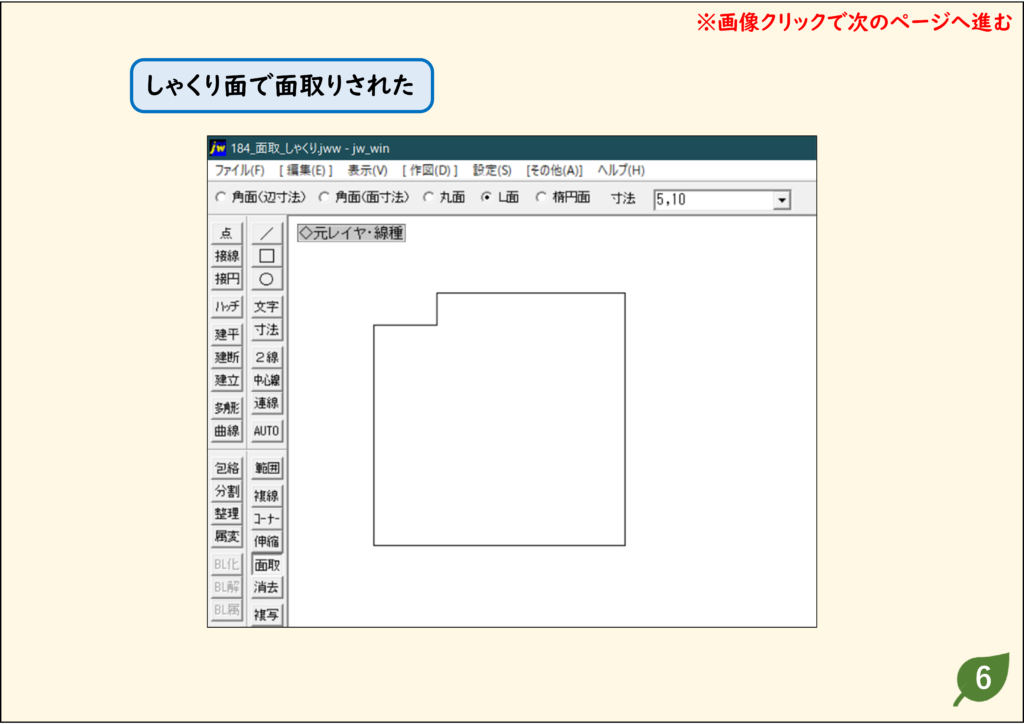

ステップ 06
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_184-06-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》184.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
