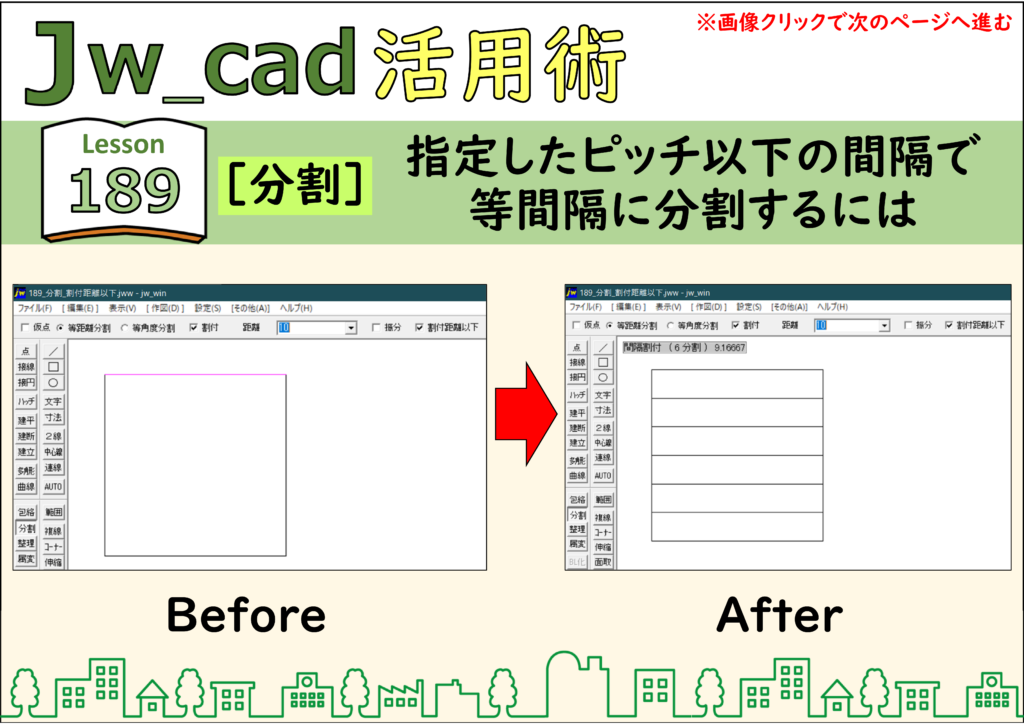

- 等間隔に線分を挿入して、ピッチも指定したいときがあります。
- [分割]コマンドで「割付距離以下」をオンにすると、指定したピッチを越えない距離で、等間隔に線分を挿入できます。
オススメ書籍
目次
解説
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-00-1024x724.png)

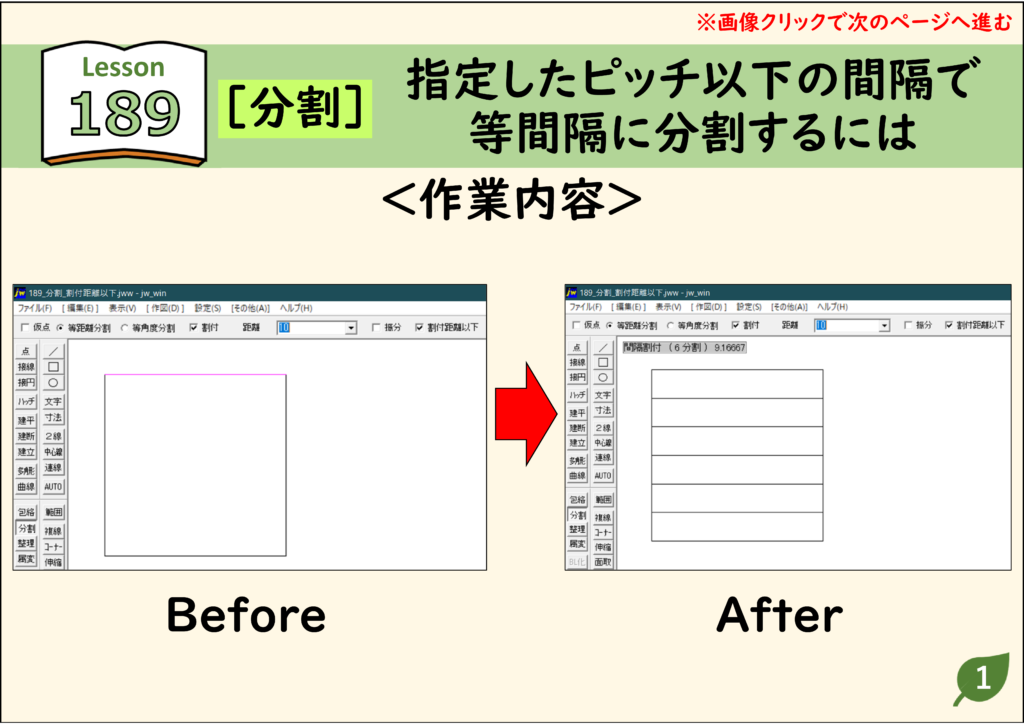

ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-01-1024x724.png)

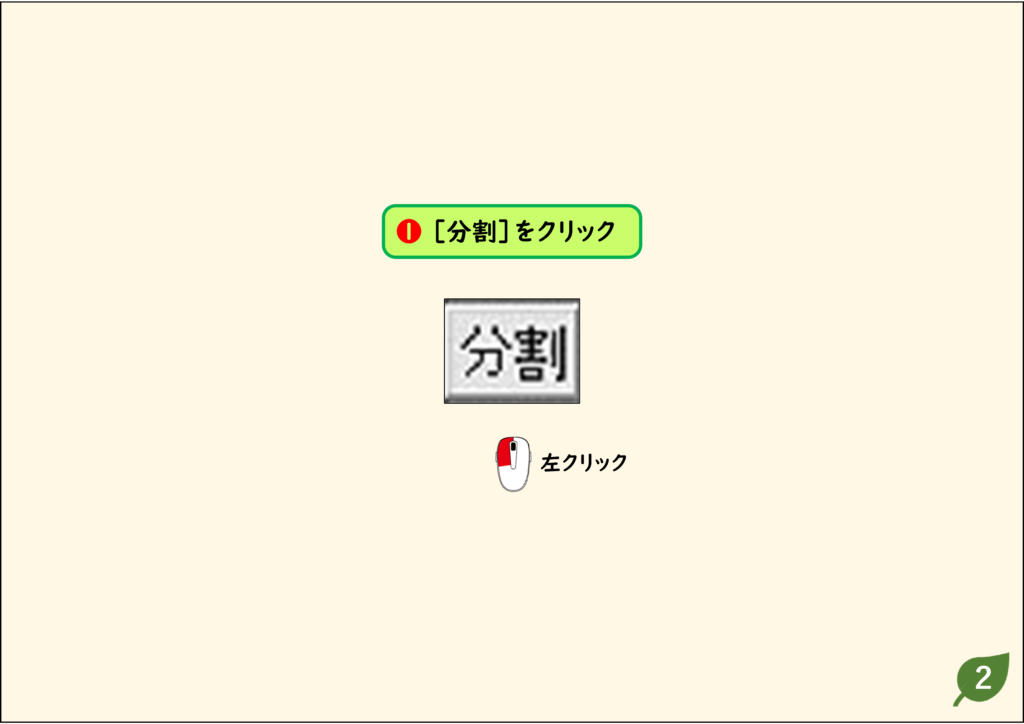

ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-02-1024x724.png)

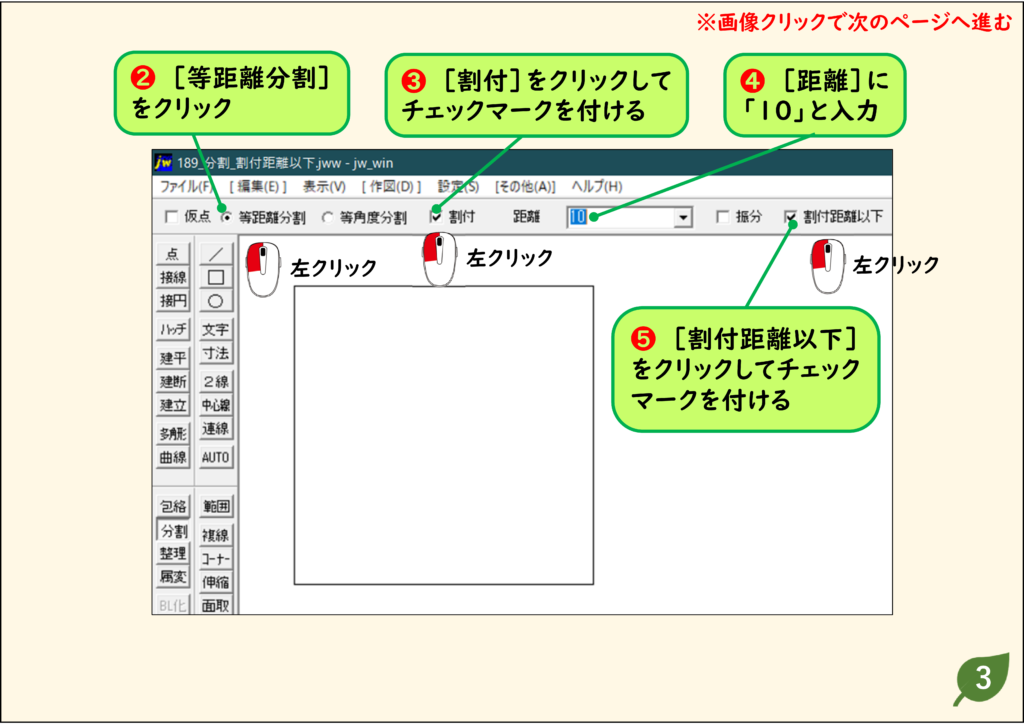

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-03-1024x724.png)

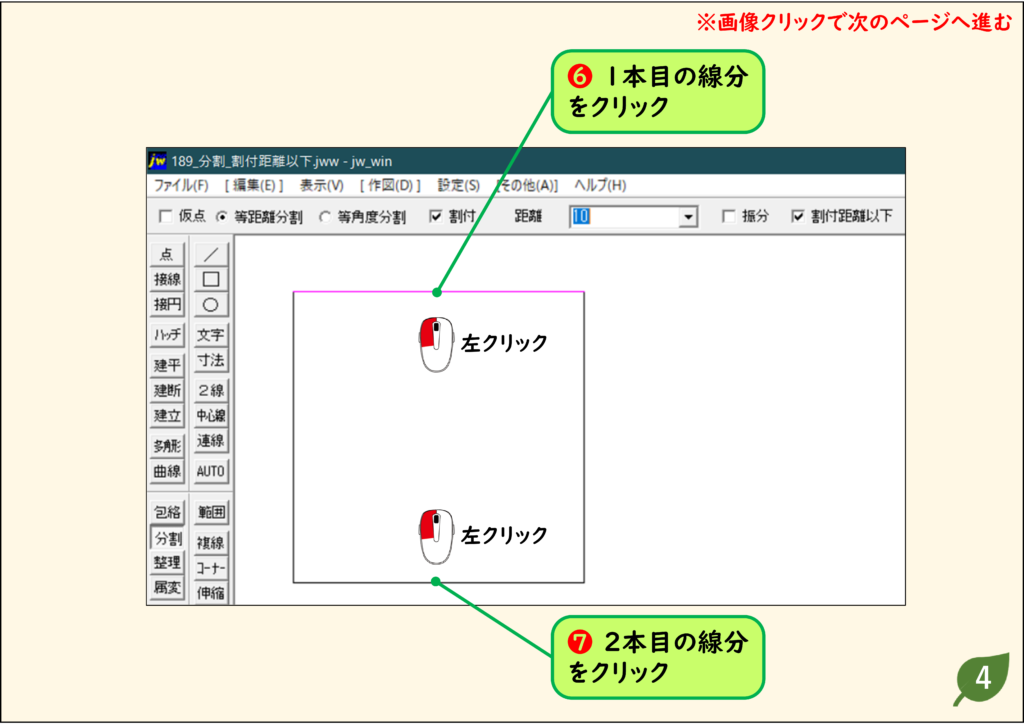

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-04-1024x724.png)

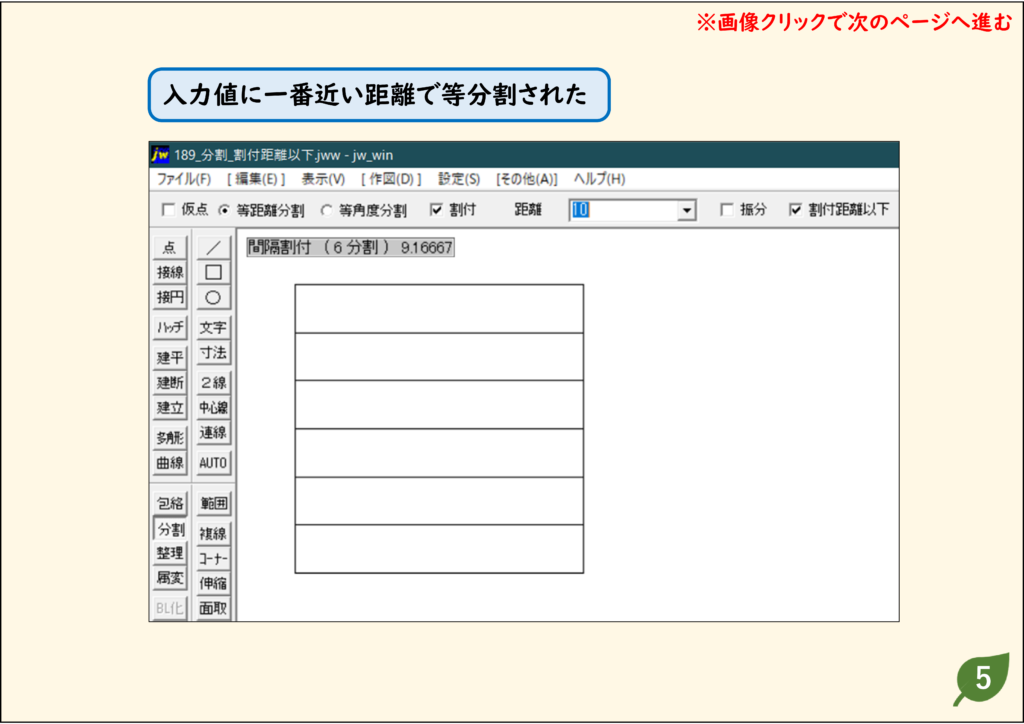

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2021/03/jwcad_189-05-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》189.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
