Jwcad☆彡232【寸法】寸法補助線の形式を設定するには

  • URLをコピーしました!

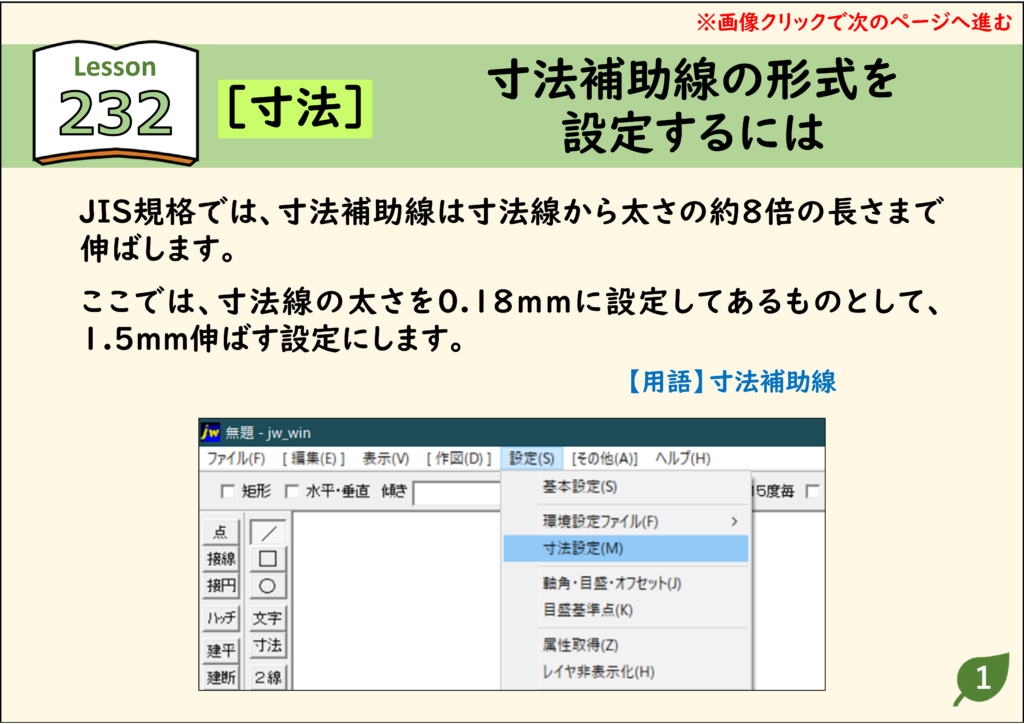

  1. JIS規格では、寸法補助線は寸法線から太さの約8倍の長さまで伸ばします。

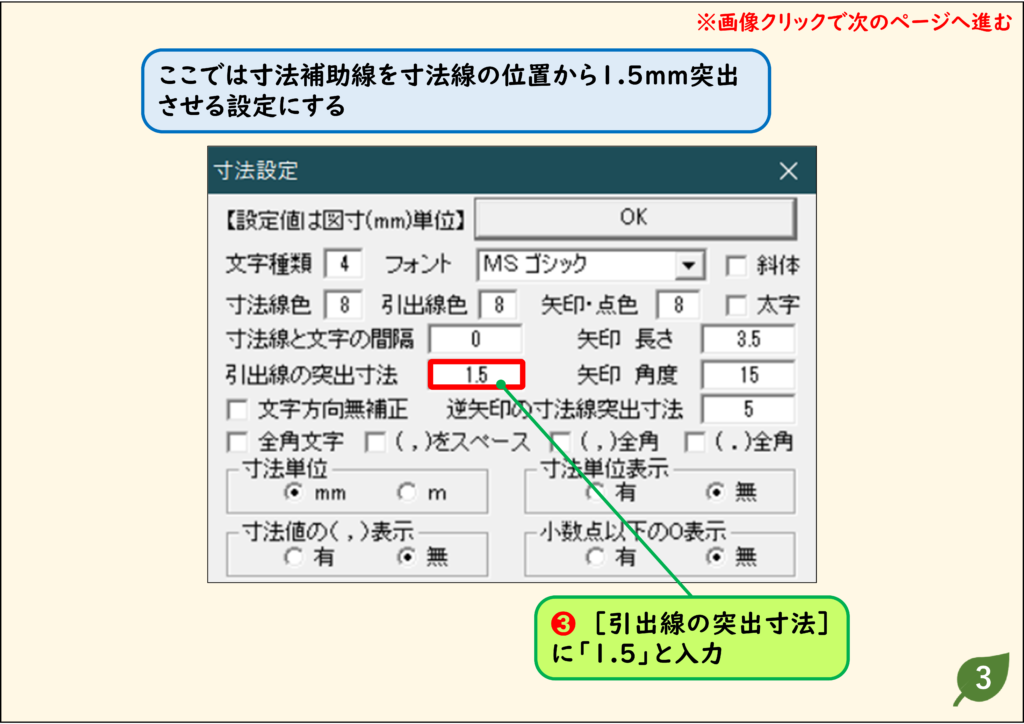

  2. ここでは、寸法線の太さを0.18mmに設定してあるものとして、1.5mm伸ばす設定にします。
オススメ書籍

目次

解説

ステップ 01

ステップ 02

ステップ 03

ステップ 04
