Jwcad☆彡280【接円】長方形に内接する2つの円を作図するには

  • URLをコピーしました!

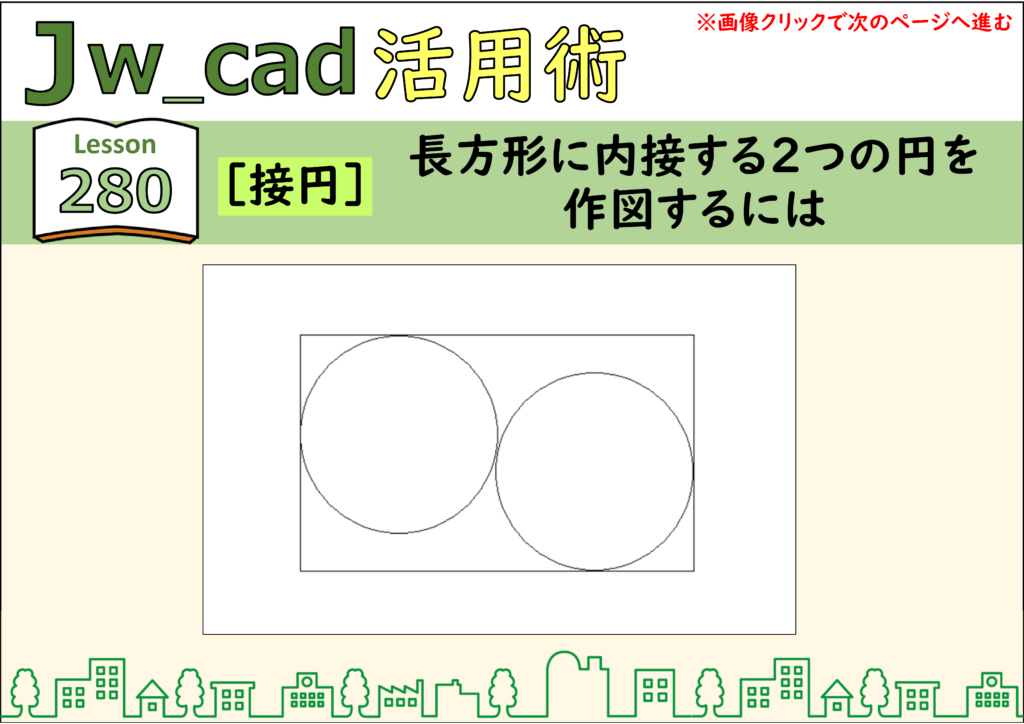

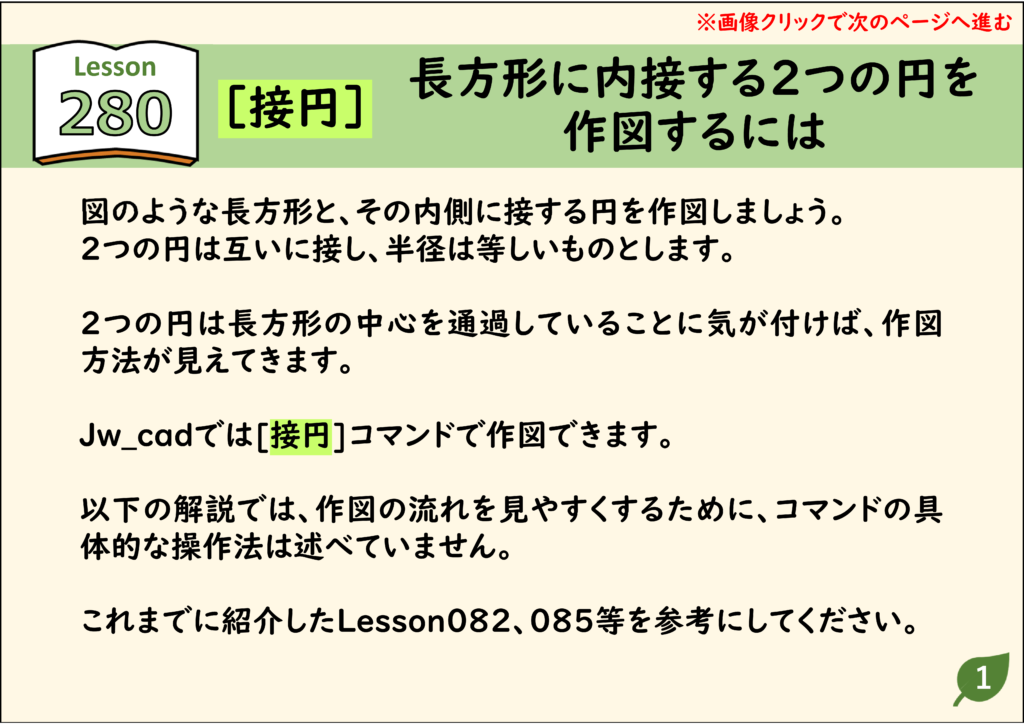

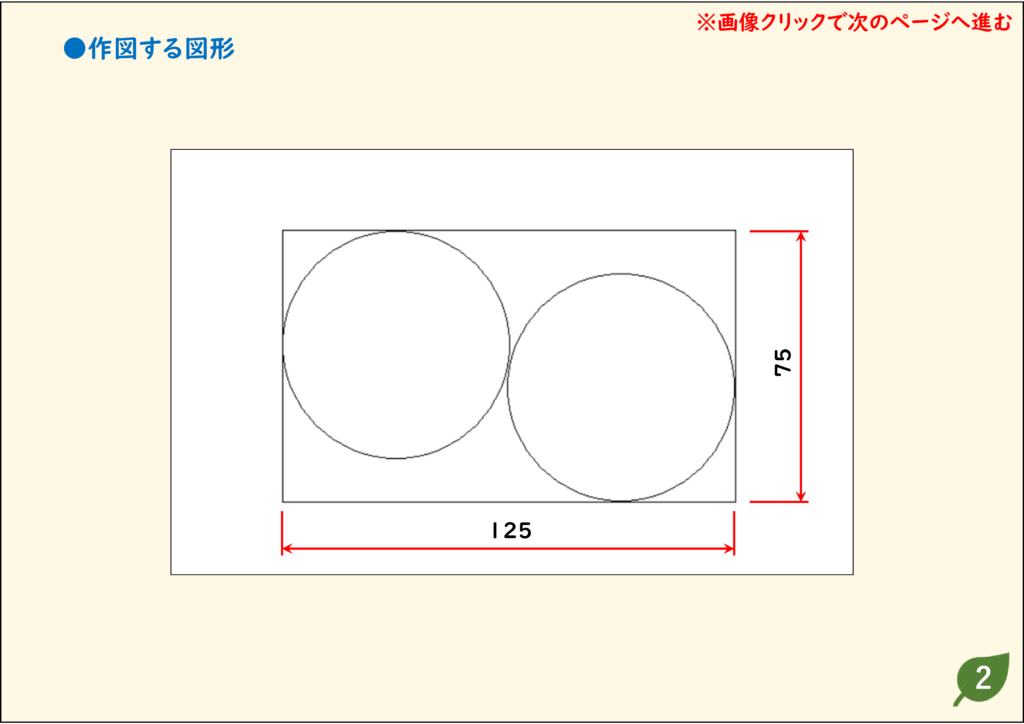

  1. 図のような長方形と、その内側に接する円を作図しましょう。
  2. 2つの円は互いに接し、半径は等しいものとします。
  3. 2つの円は長方形の中心を通過していることに気が付けば、作図方法が見えてきます。

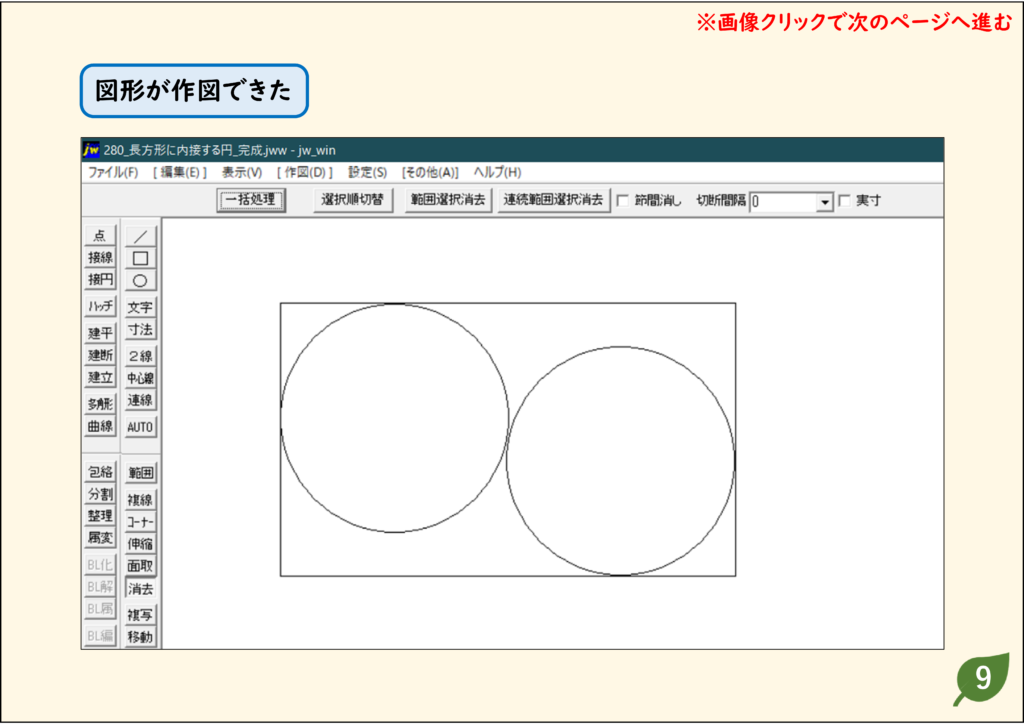

  4. Jw_cadでは[接円]コマンドで作図できます。
  5. 以下の解説では、コマンドの具体的な操作法は述べていません。
  6. これまでに紹介したLesson082085 等を参考にしてください。
オススメ書籍

目次

解説

ステップ 01

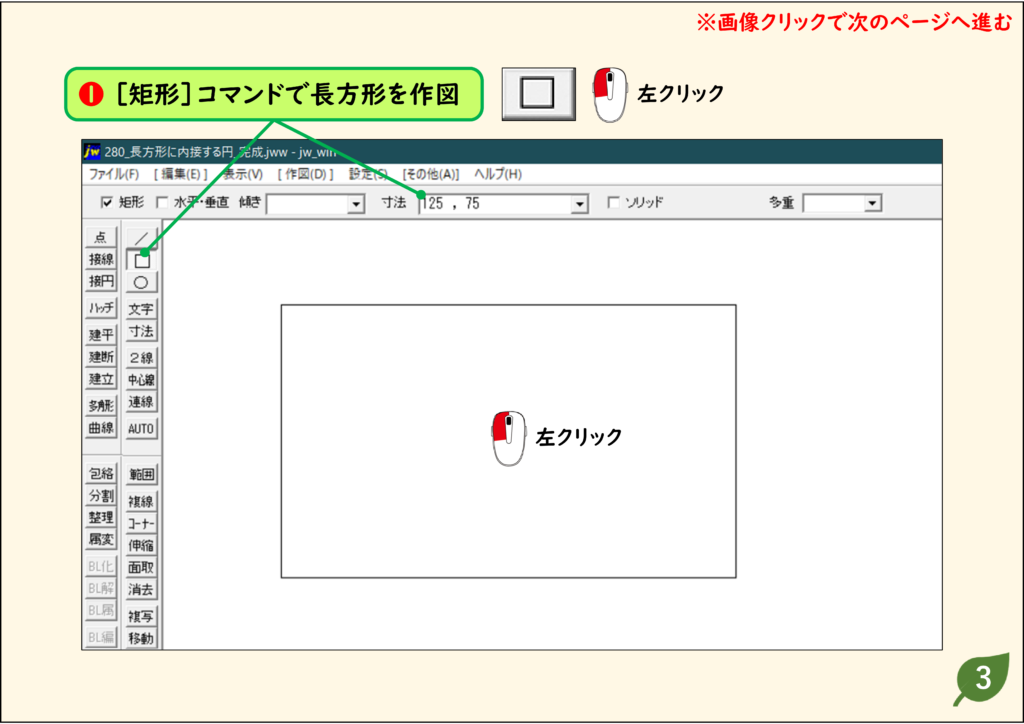

ステップ 02

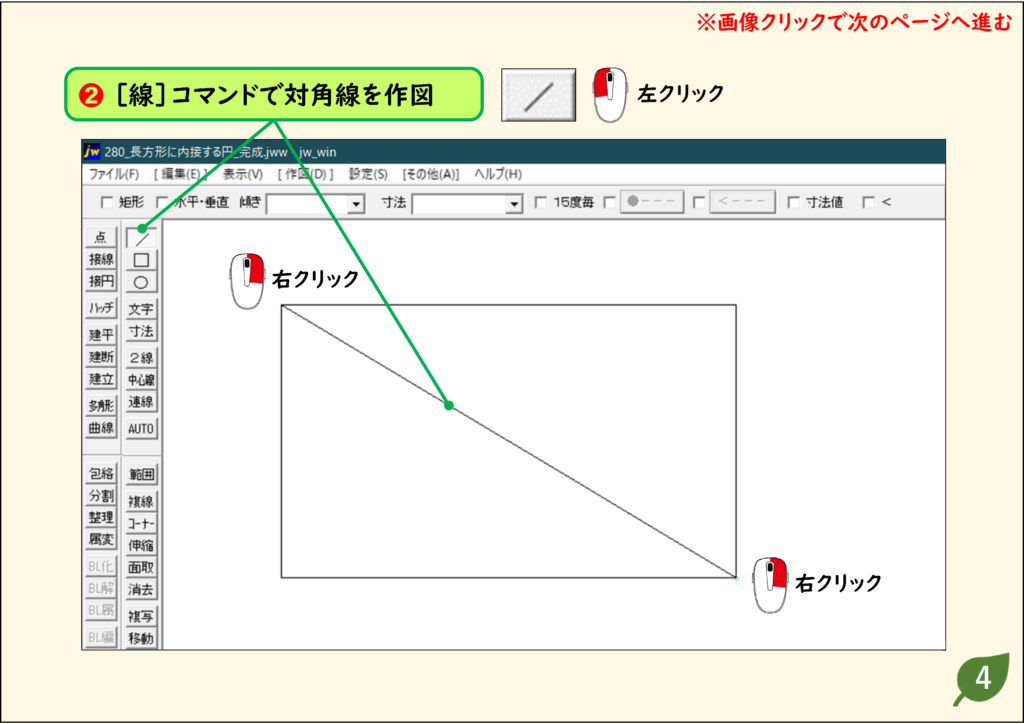

ステップ 03

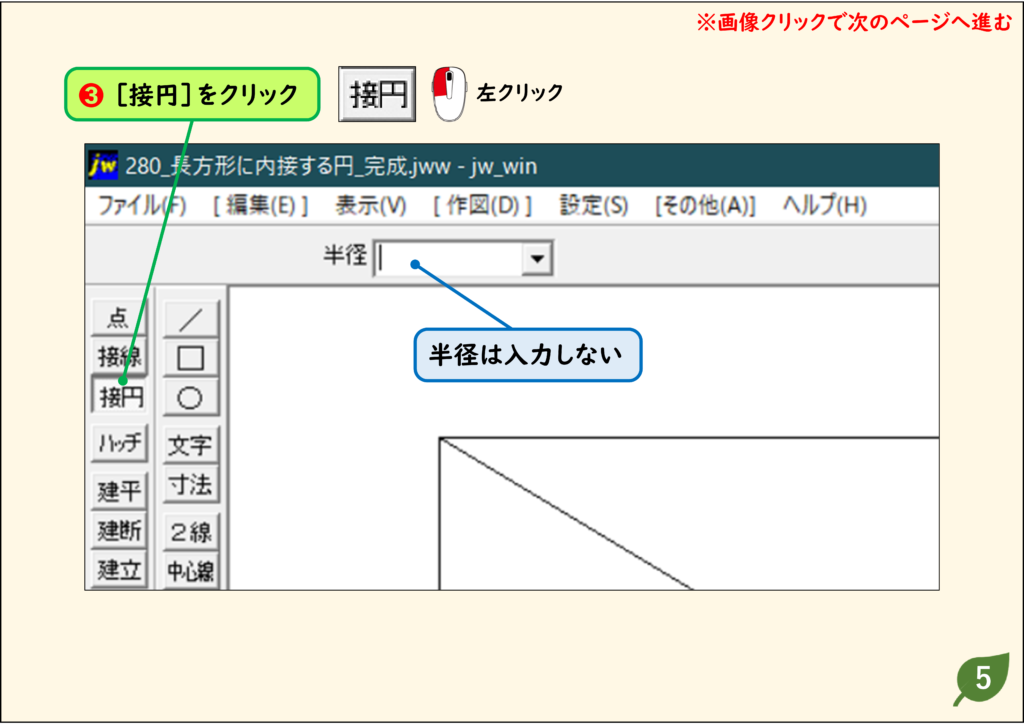

ステップ 04

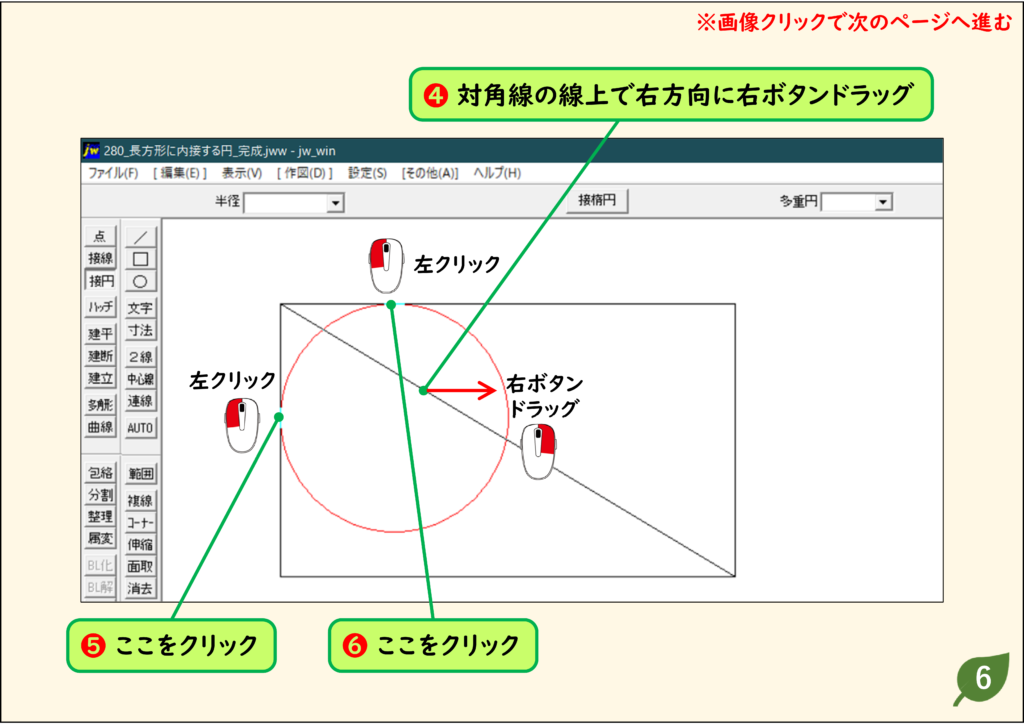

ステップ 05

ステップ 06

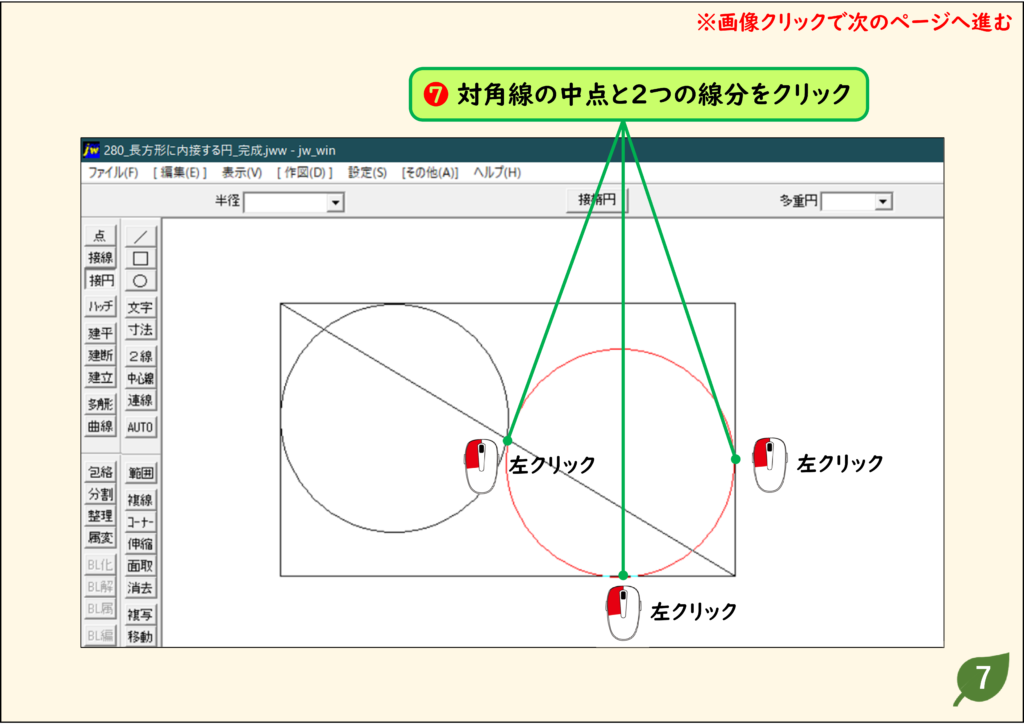

ステップ 07

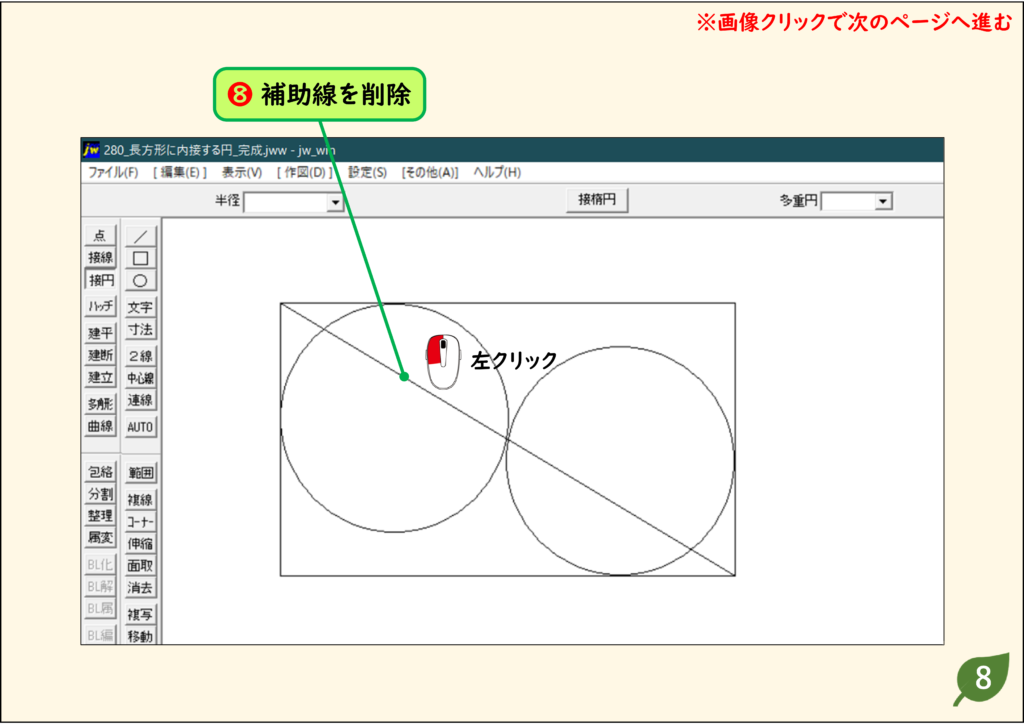

ステップ 08

ステップ 09

CADデータ【ダウンロード】

 《CADデータ》280.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
