Jwcad☆彡034【縮尺】CAD図面の尺度ってどういう仕組み?

  • URLをコピーしました!

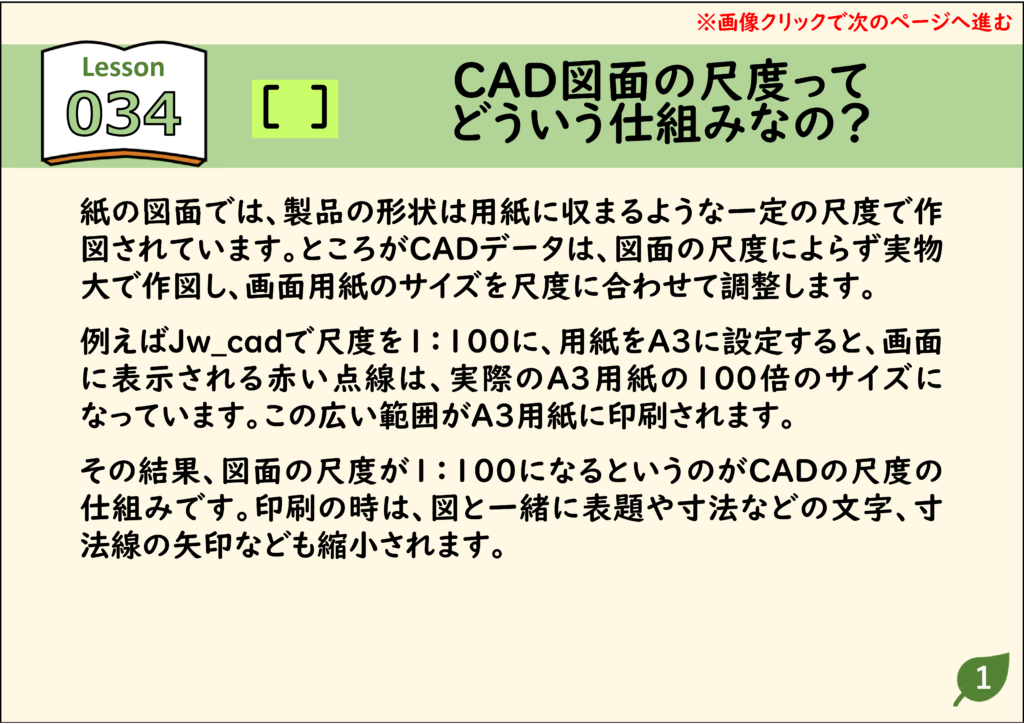

  1. 紙の図面では、製品の形状は用紙に収まるような一定の尺度で作図されています。

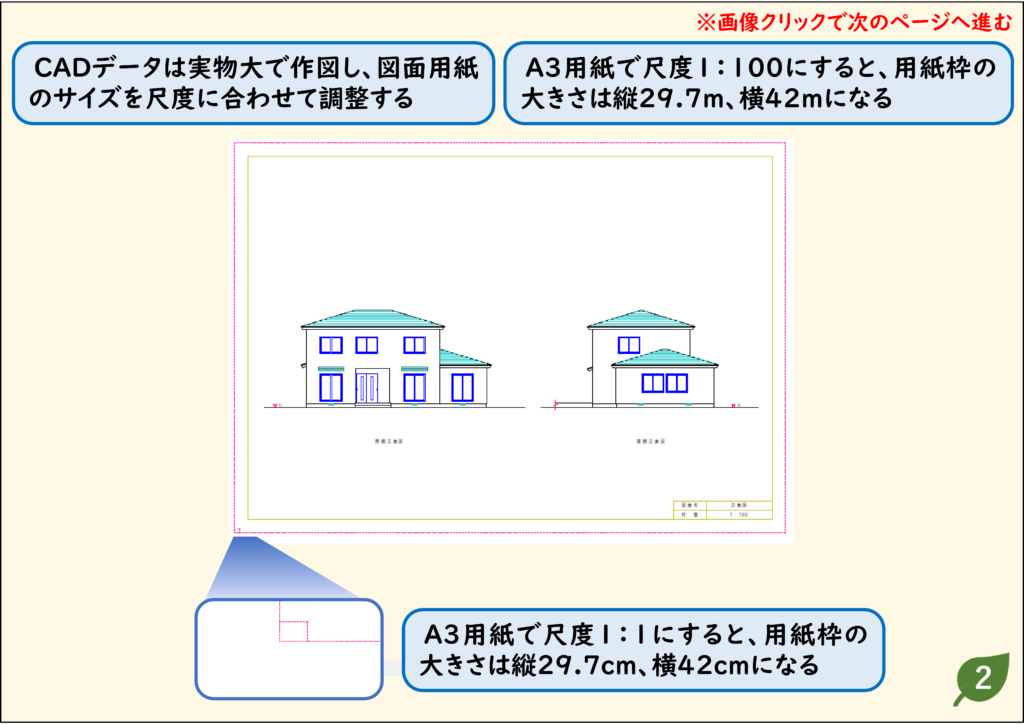

  2. ところがCADデータは、図面の尺度によらず実物大で作図し、画面用紙のサイズを尺度に合わせて調整します。
オススメ書籍

目次

解説

ステップ 01

ステップ 02

CADデータ【ダウンロード】

 《CADデータ》034.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
