■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには

2026年7月12日

URLをコピーしました！

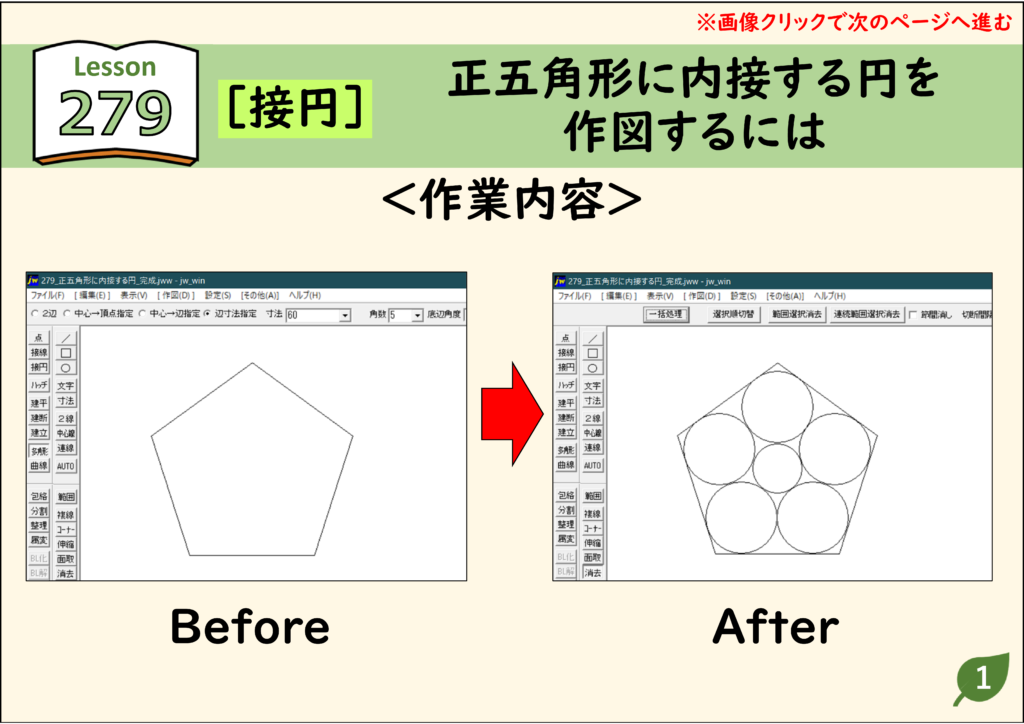

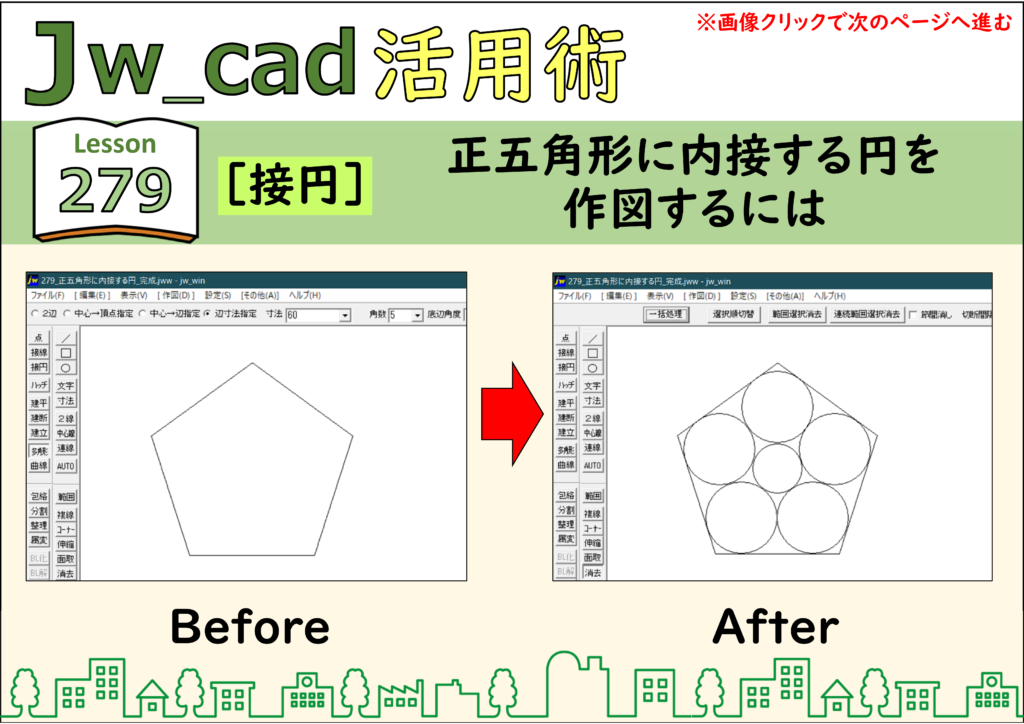

図のような正五角形と、その内側に接する円を作図してみましょう。
5つの円の半径はすべて等しいものとします。
以下の解説では、コマンドの具体的な操作法は述べていません。これまでに紹介したLesson080、092 等を参考にしてください。

目次

解説

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順01

ステップ 01

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順02

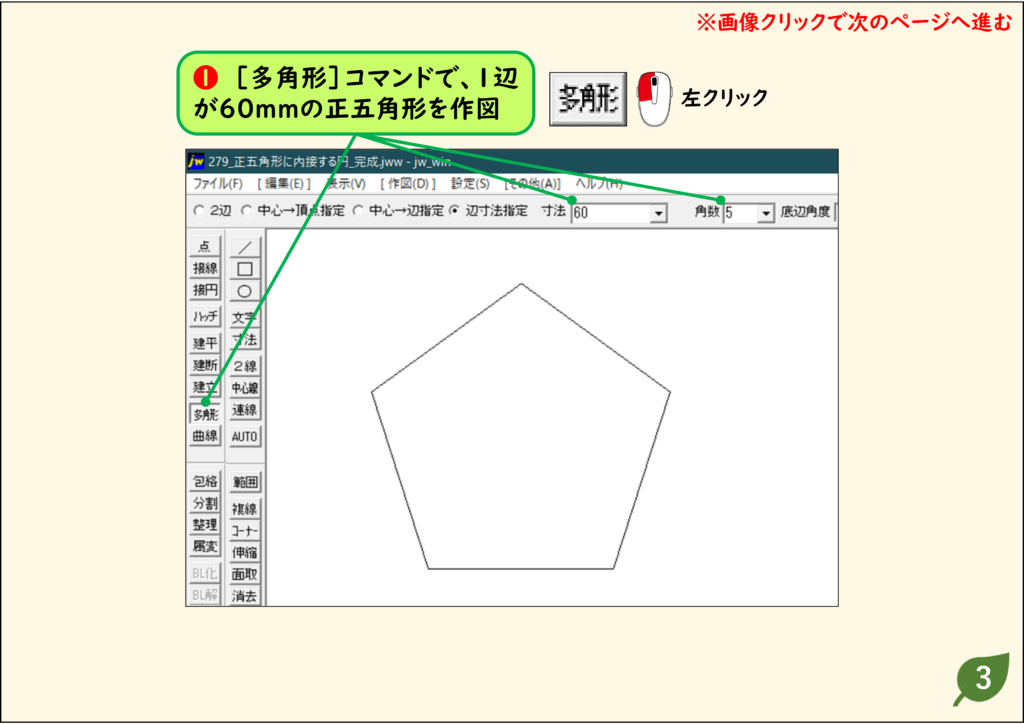

ステップ 02

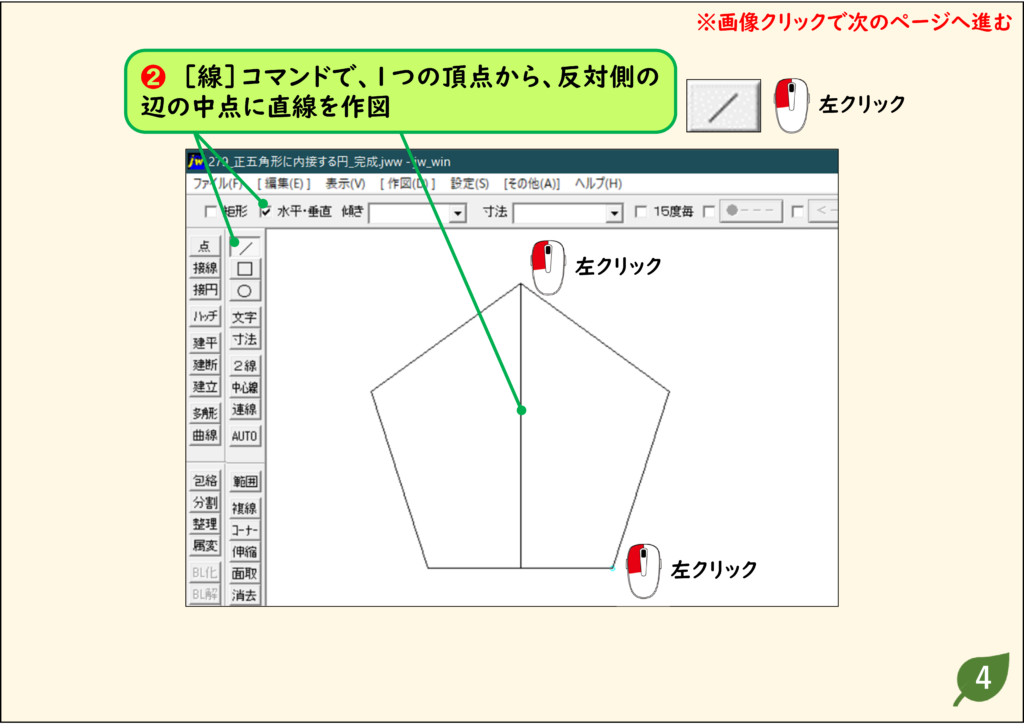

ステップ 03

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順03

ステップ 04

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順04

ステップ 05

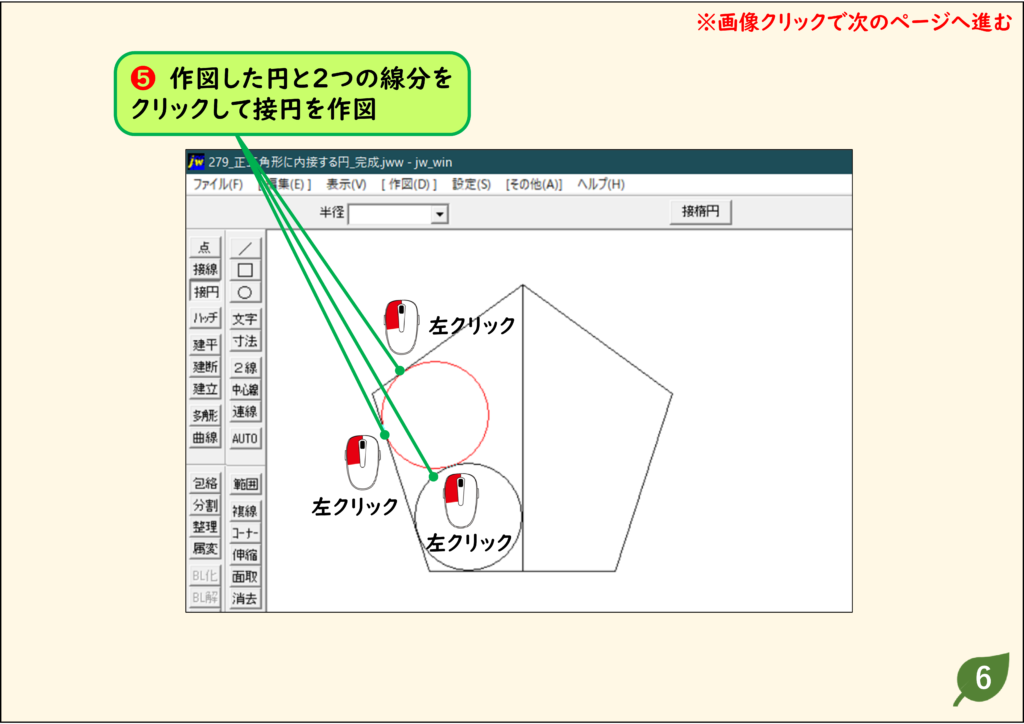

ステップ 06

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順05

ステップ 07

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順06

ステップ 08

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順07

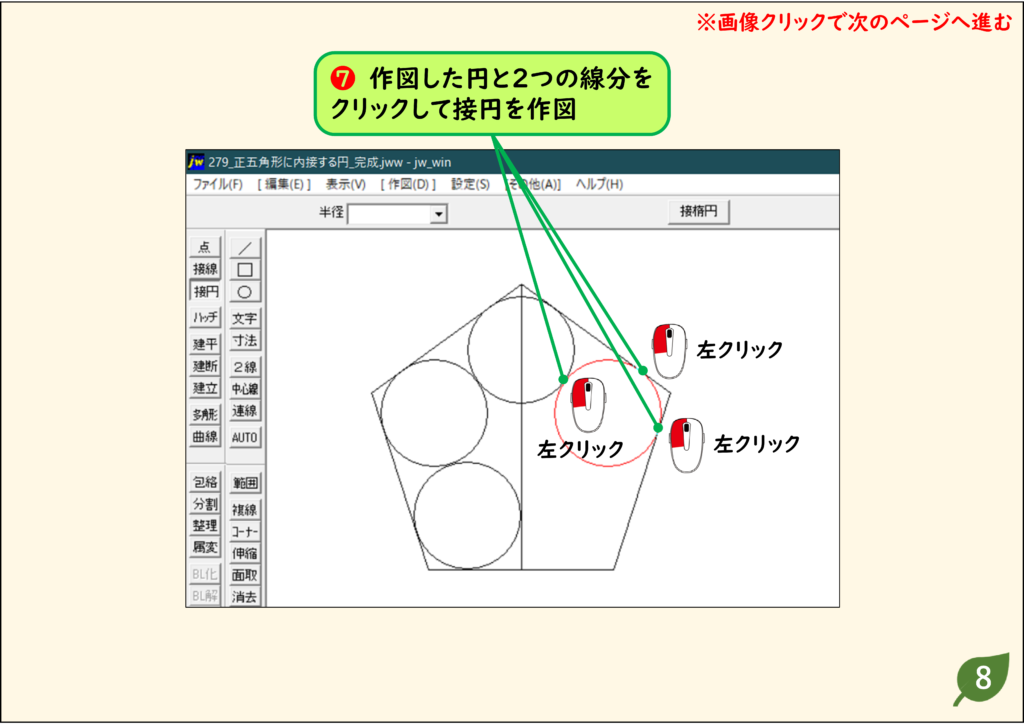

ステップ 09

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順08

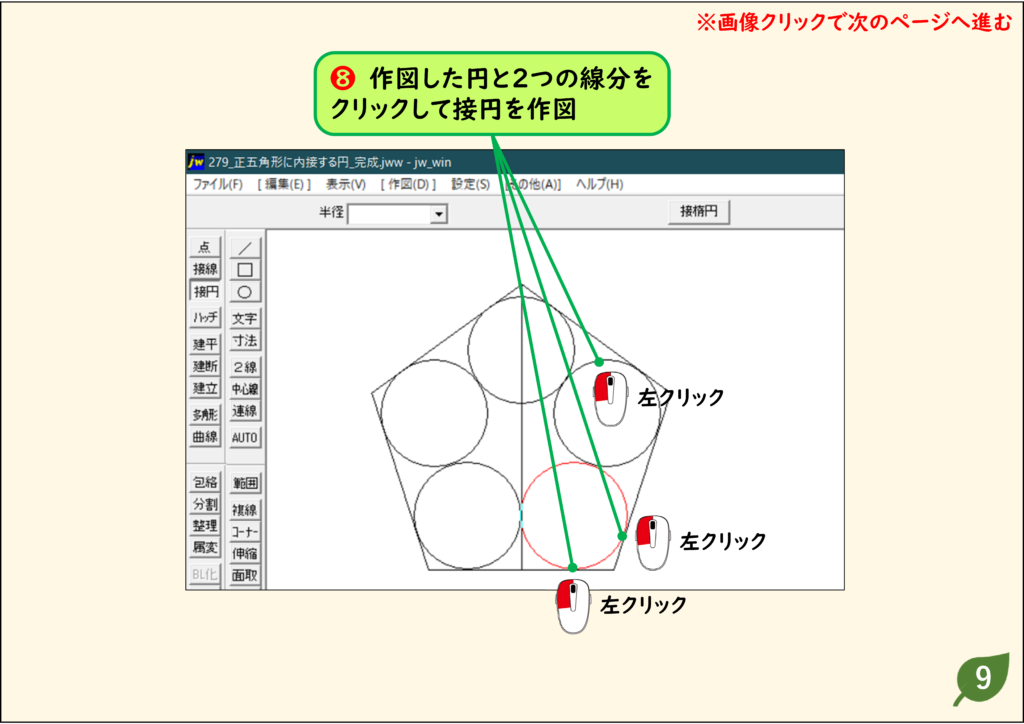

ステップ 10

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順09

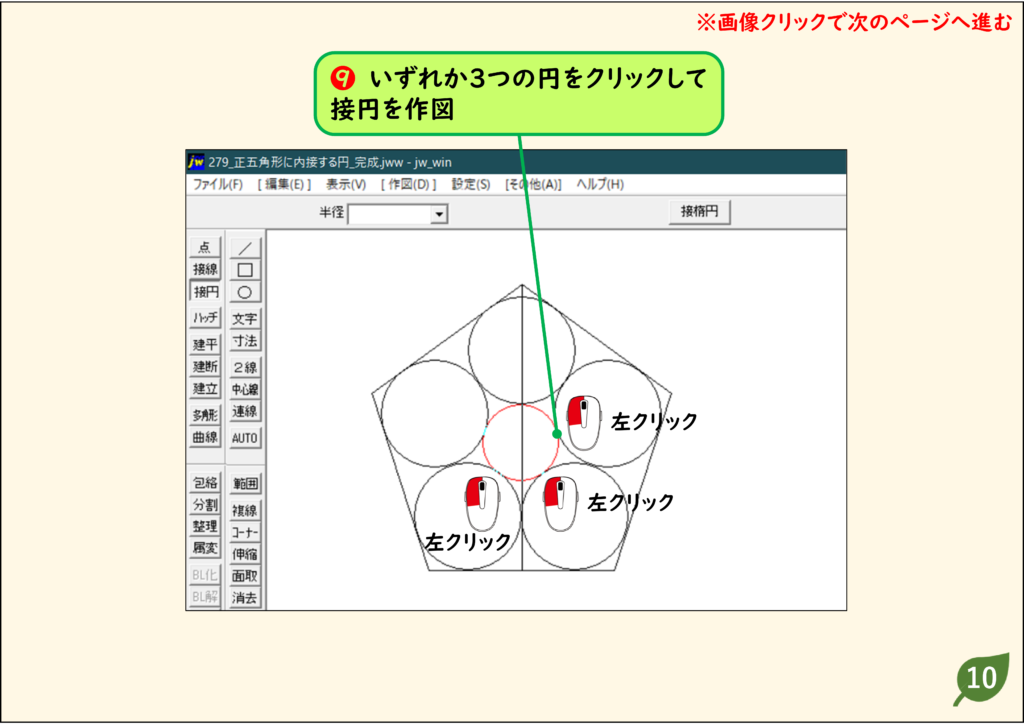

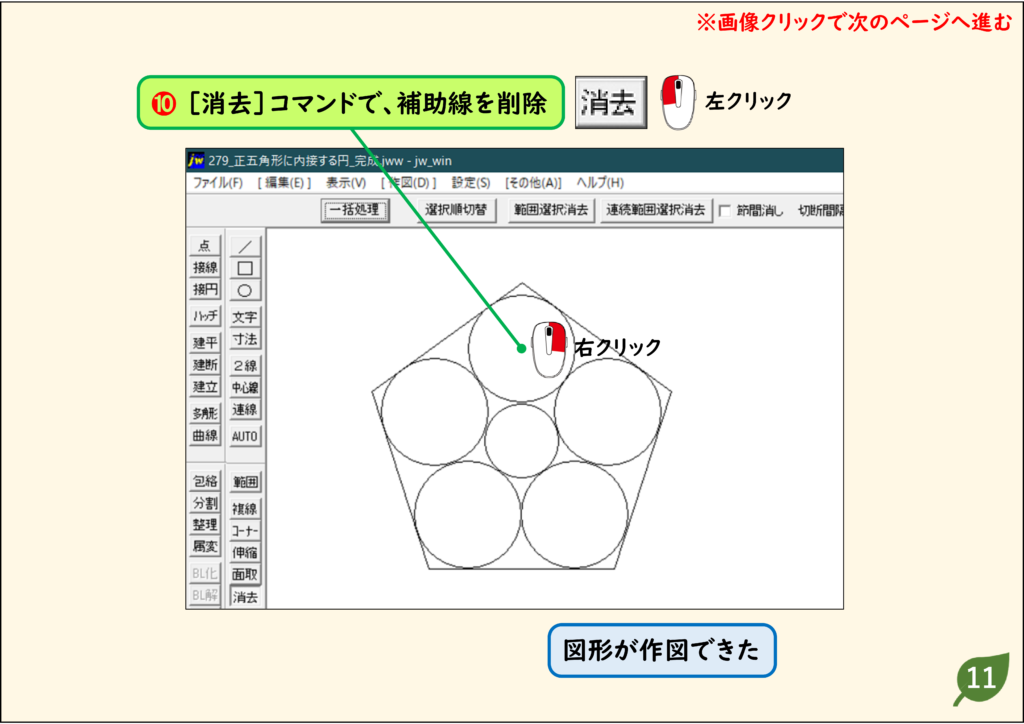

ステップ 11

■■■Jwcad☆彡279【接円】正五角形に内接する円を作図するには手順10

CADデータ【ダウンロード】

　《CADデータ》279.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
