- [多角形]は正多角形を作図するためのコマンドです。
- 円に内接または外接する場合と、辺の長さを指定する描き方ができます。
- ここでは辺の長さを指定する場合を解説します。
オススメ書籍
目次

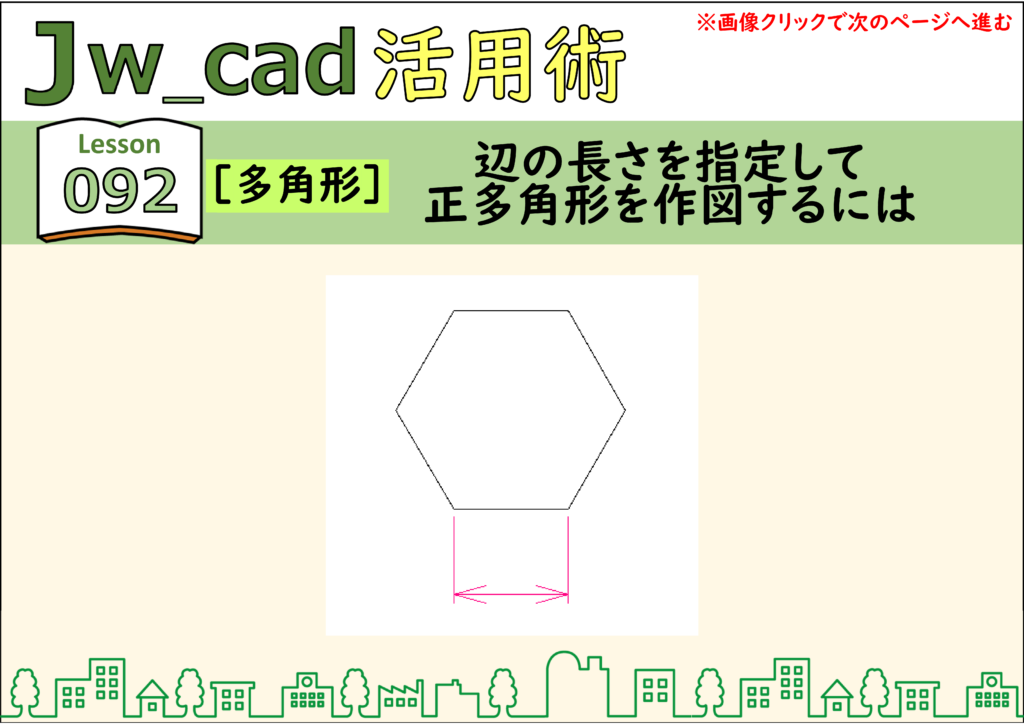

解説
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-00-1024x724.png)

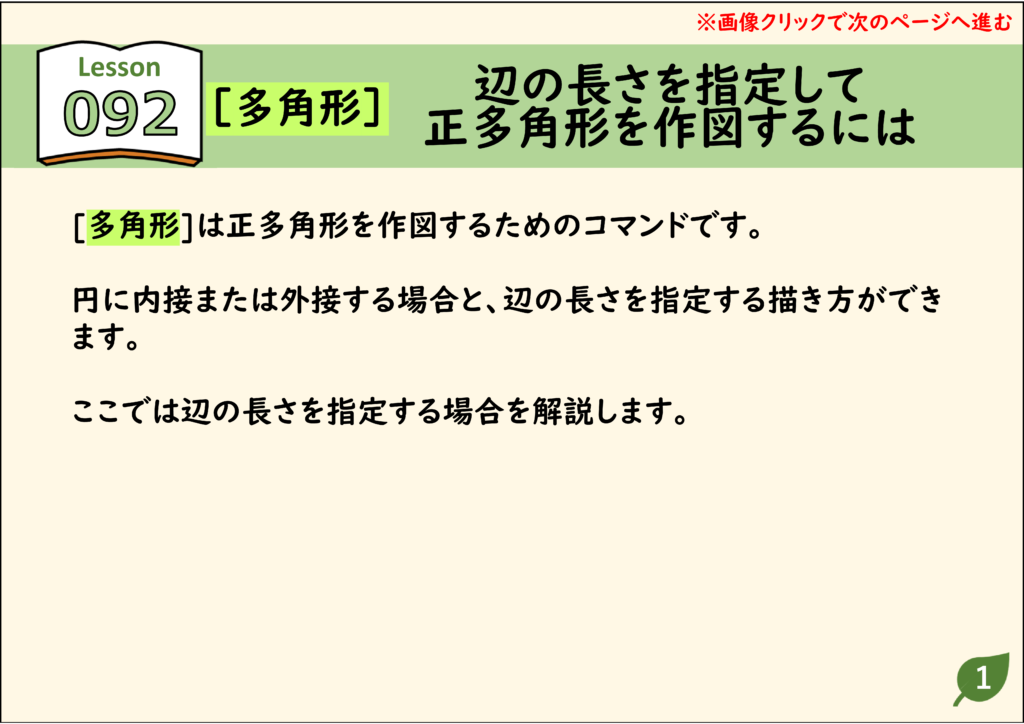

ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-01-1024x724.png)

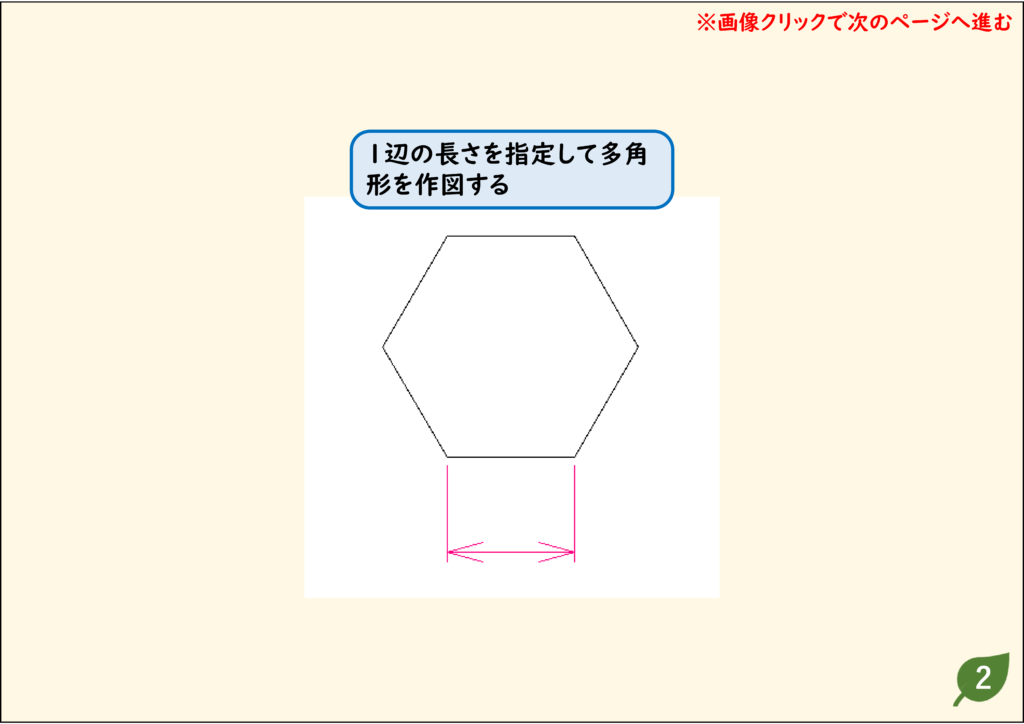

ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-02-1024x724.png)

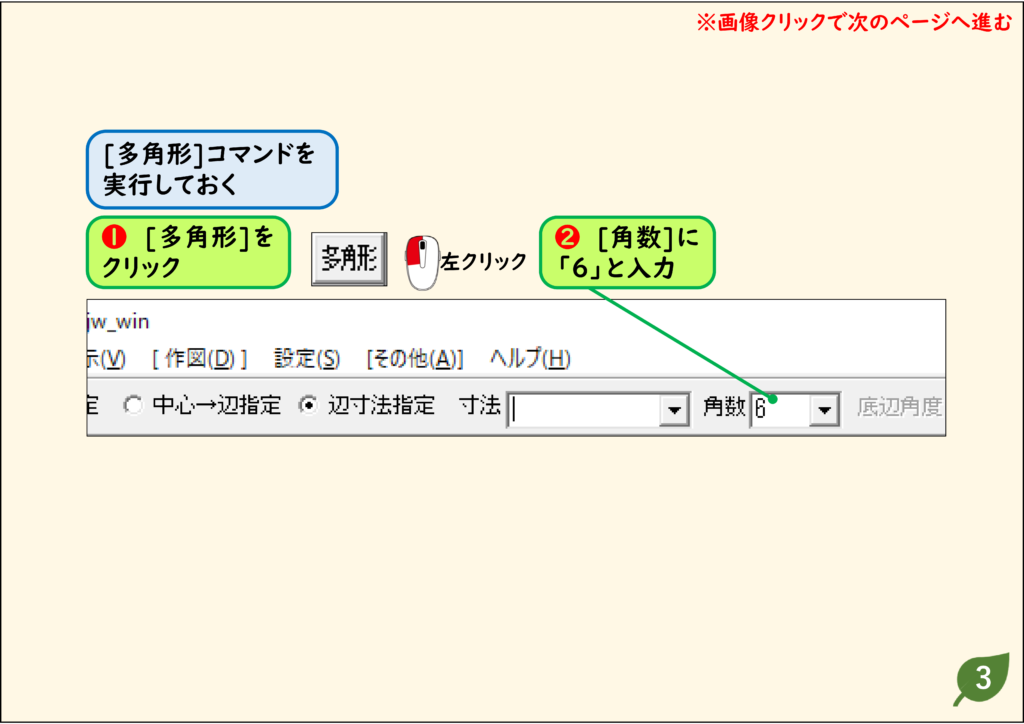

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-03-1024x724.png)

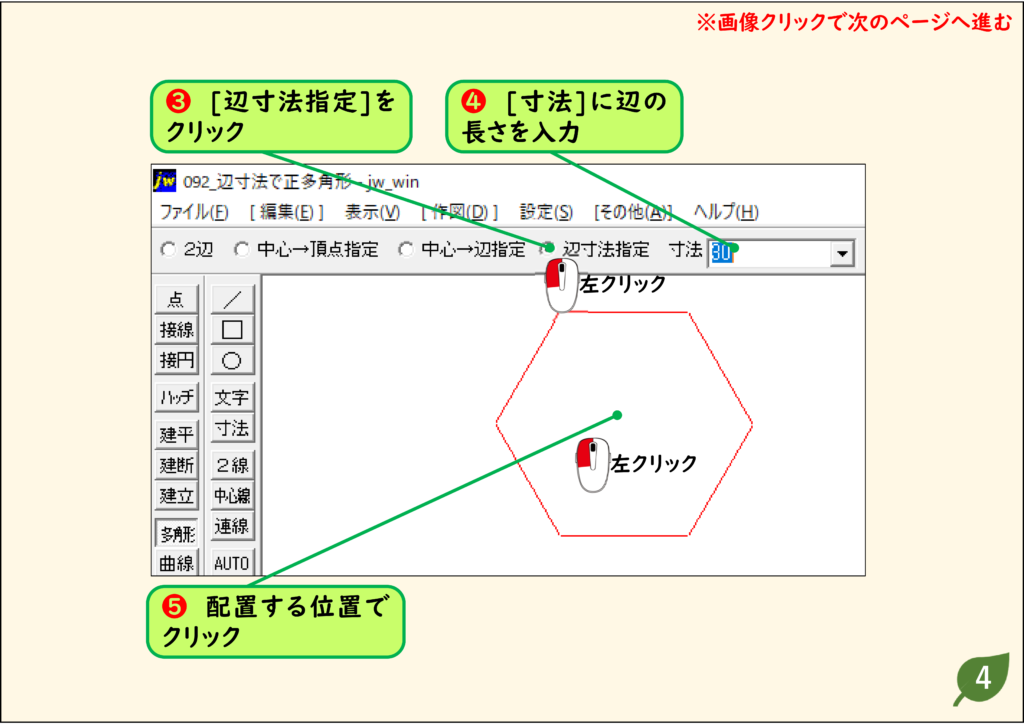

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-04-1024x724.png)

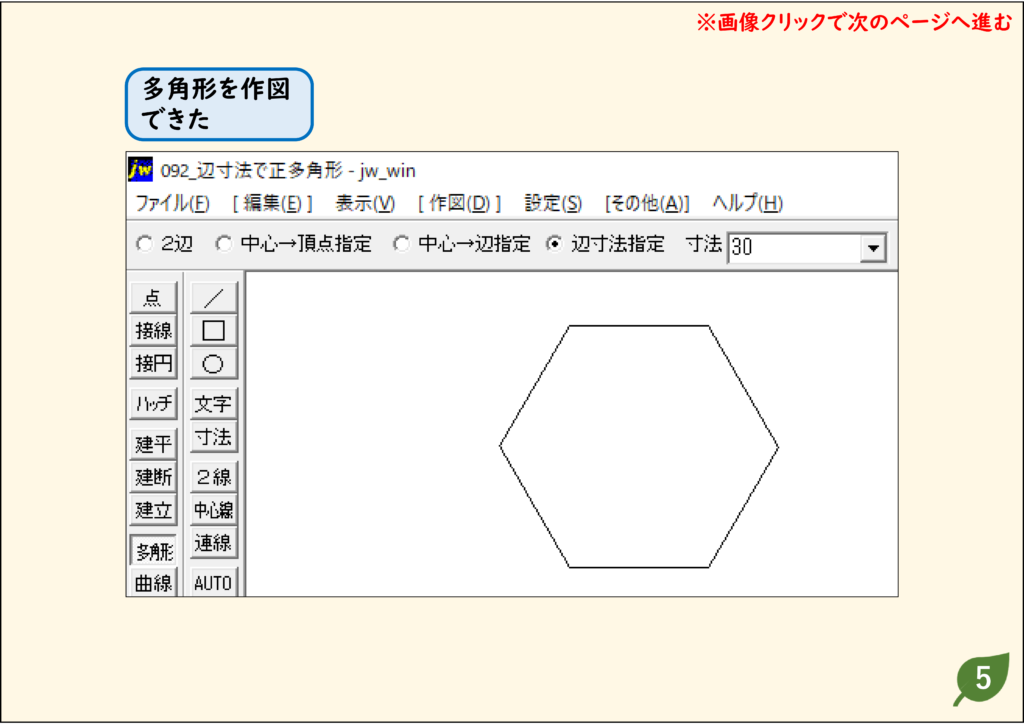

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_092-05-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》092.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
