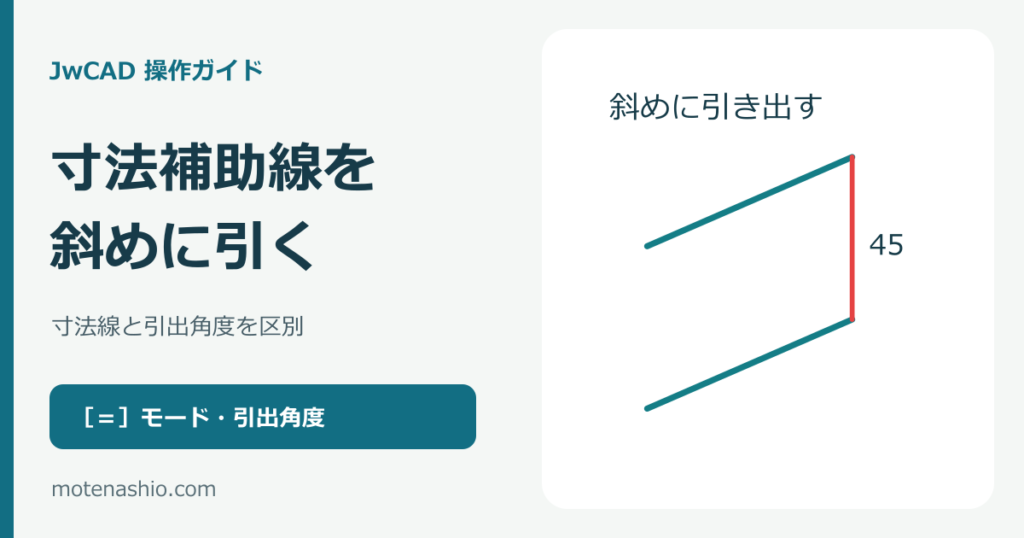

寸法補助線を斜めに引き出すときは、［寸法］の［＝］モードを使い、寸法線の方向と補助線の引出角度を分けて指定します。掲載例は縦方向の寸法線に、斜めの補助線を組み合わせる作図です。補助線の始点にすき間を設けない条件で操作します。

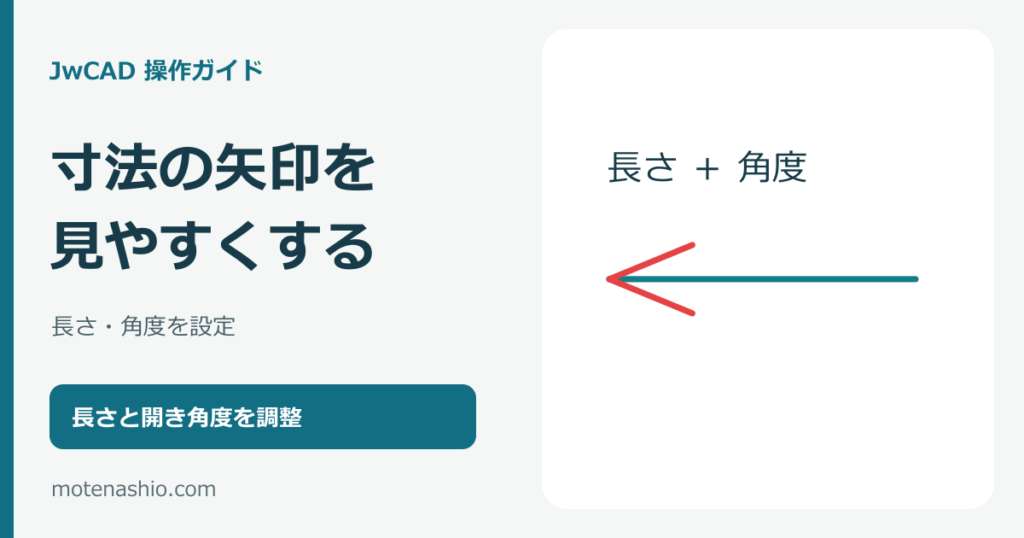

寸法線の矢印の長さと開き方は、［設定］→［寸法設定］の［矢印 長さ］と［矢印 角度］で調整します。掲載例では長さ3.5、角度15を入力し、左右に開いた全体の角度が30度の矢印を作っています。入力角度と見た目の開き角を混同しないことがポイントです。
