JwCADで寸法線の矢印の形を変更する方法【寸法設定】

02_JwCADの使い方 【寸法】
  • URLをコピーしました！
  1. 寸法要素の形式は[寸法設定]ダイアログボックスで設定します。
  2. 寸法の端末記号は、開き矢印と黒丸を使用できます。
  3. 矢印は［矢印　長さ］と［矢印　角度］で設定します。ここでは、30度開き矢印にしています。
目次

解説

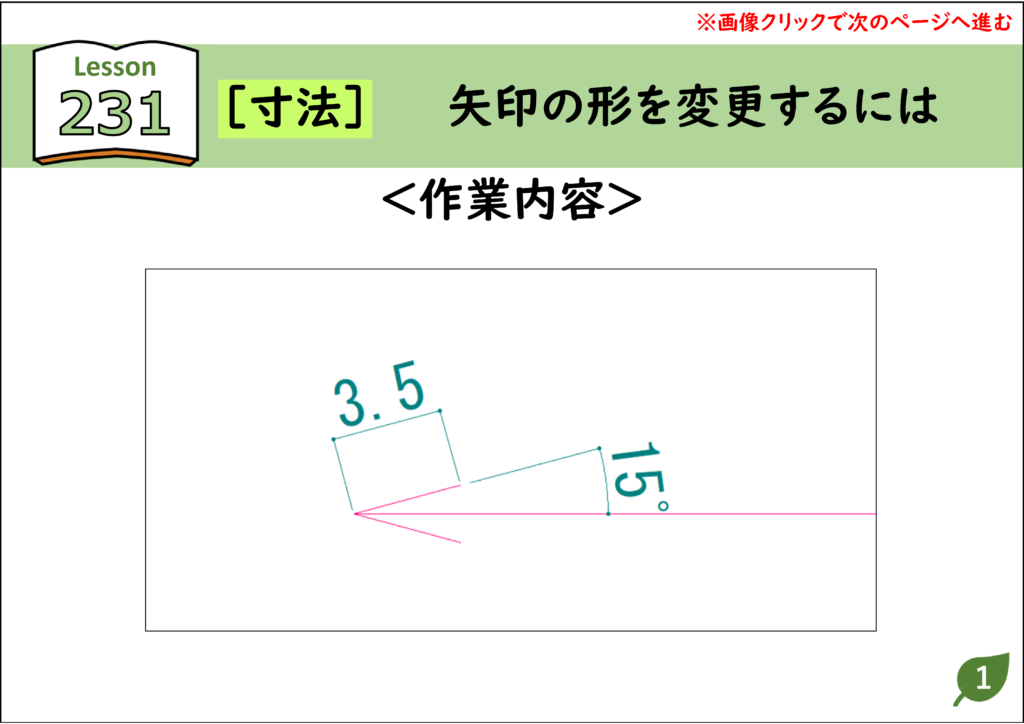

JwCAD【寸法】矢印の形を変更するには 手順01

ステップ 01

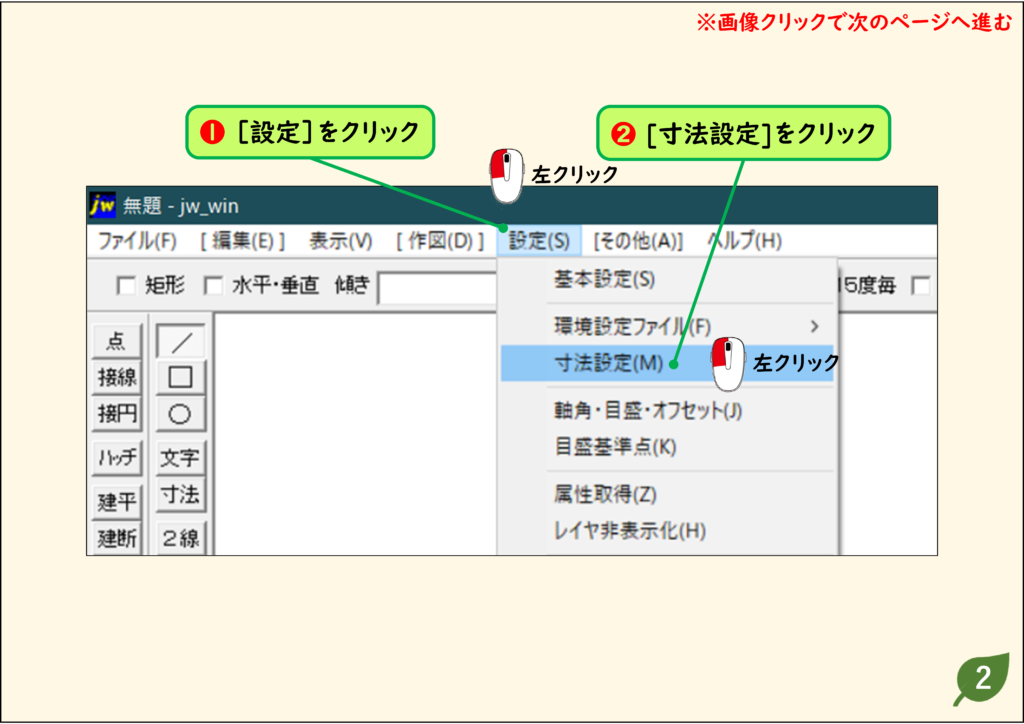

JwCAD【寸法】矢印の形を変更するには 手順02

ステップ 02

JwCAD【寸法】矢印の形を変更するには 手順03

ステップ 03

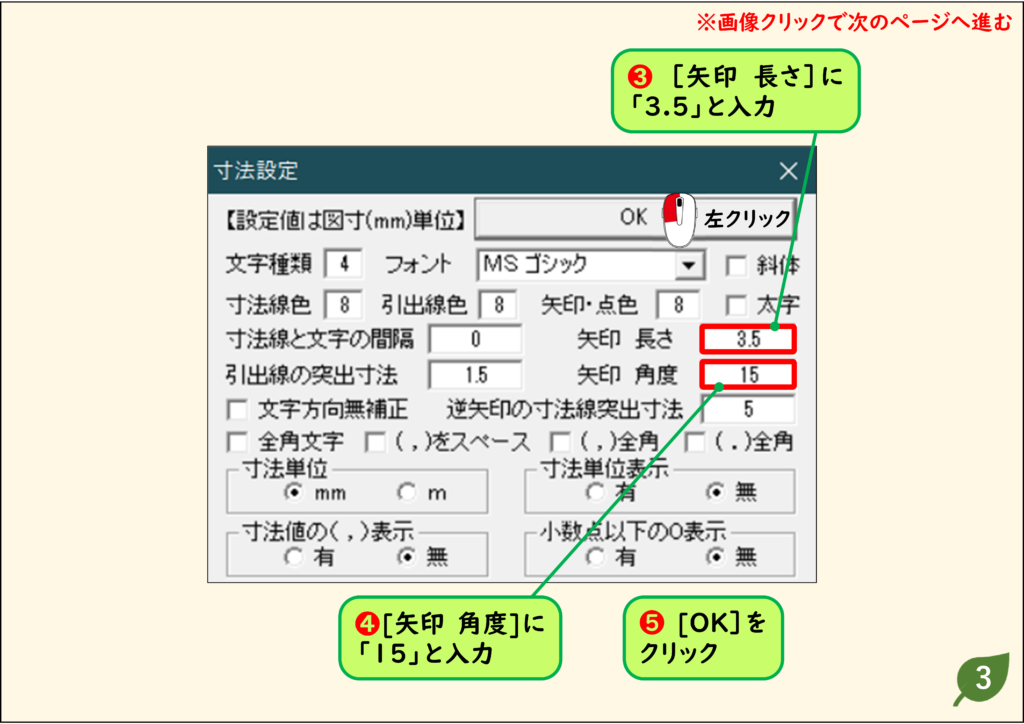

JwCAD【寸法】矢印の形を変更するには 手順04

ステップ 04

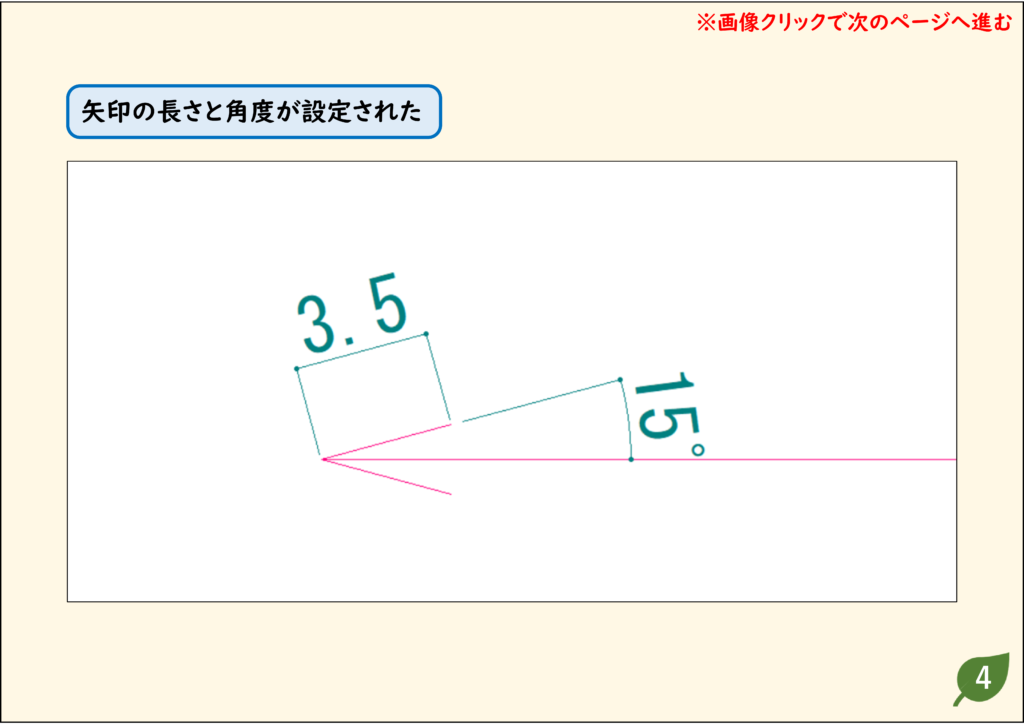

JwCAD【寸法】矢印の形を変更するには 手順05

　
