Jw_cad（JWW）で波線（なみ線）を描くには、メニュー［作図］→［曲線］の［サイン曲線］を使うのが基本です。基準線・原点・振幅・1サイクルの長さを指定すると、規則正しい波線が作図されます。このページでは、サイン曲線で波線を描く手順と、自由な形の曲線（スプライン曲線・ベジェ曲線）の描き方、破断線などに使える線種の設定を説明します。
サイン曲線で波線を描く
まず、波線の中心になる直線（基準線）を描いておきます。

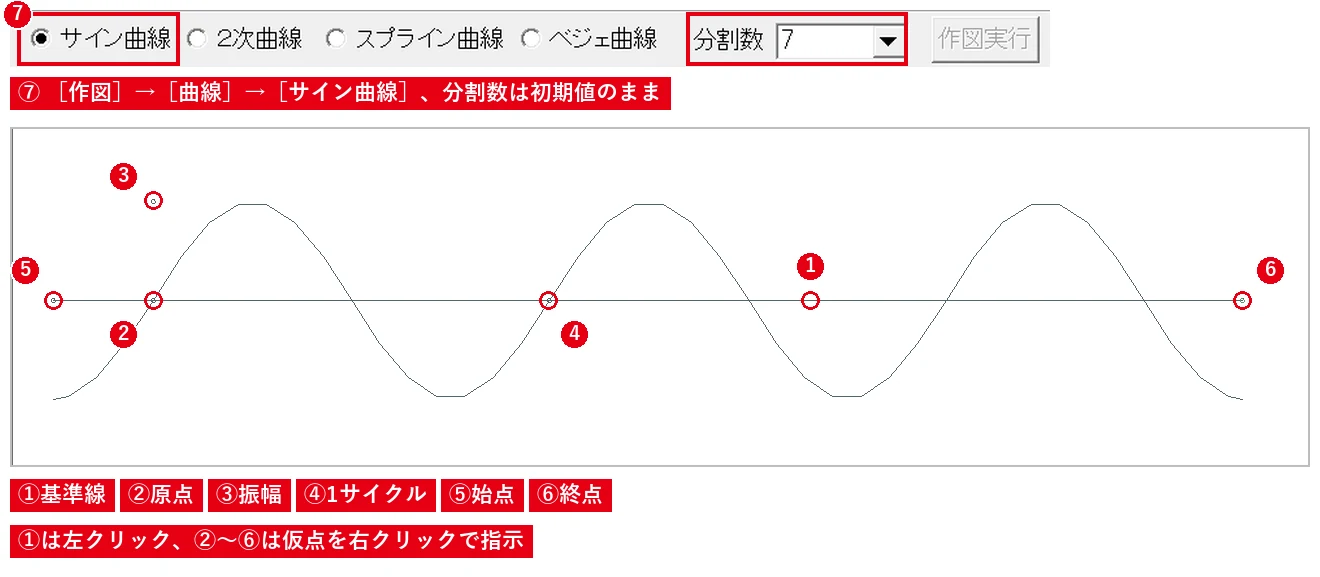

- メニュー［作図］→［曲線］を選び、コントロールバーの［サイン曲線］を選びます。
- 基準線にする直線を指示します。
- 波の原点（波が始まる位置）を指示します。
- 振幅（波の山の高さ）の位置を指示します。基準線より上の点を指示すると、波は上に向かって始まります。
- 1サイクル（山と谷1組）の長さになる点を指示します。
- 作図する範囲の始点と終点を指示すると、サイン曲線（波線）が作図されます。
振幅や1サイクルの長さを正確に決めたいときは、あらかじめ補助線や点を描いておき、右クリック（読取点）で指示すると便利です。
波線をなめらかにする（分割数）
Jw_cadの曲線は、短い直線の集まりとして作図されます。コントロールバーの［分割数］を大きくするとなめらかになりますが、データ量が増えて表示が遅くなるので、必要以上に大きくしないようにしましょう（公式ヘルプより）。サイン曲線では、分割数は半サイクル（山または谷1つ）をいくつに分けるかを表します。
自由な曲線を描く（スプライン曲線・ベジェ曲線）
規則的な波ではなく、手書き風のゆるやかな曲線を描きたいときは、同じ［曲線］コマンドで次の方法を使います。
- スプライン曲線：指示したすべての点を通るなめらかな曲線です。始点・中間点・終点（3点以上）を指示し、［作図実行］を押します。既存の線につなげたいときは［連結線指定］を使います。
- ベジェ曲線：始点と終点を通り、中間の点を「引っぱる点（制御点）」にした曲線です。3点以上を指示して［作図実行］を押します。
曲線コマンド全体の使い方はJwCADの曲線コマンドまとめもご覧ください。
ランダム線（線種）を使う
Jw_cadの線種には、手書き風に揺れる「ランダム線1〜5」があります。メニュー［設定］→［基本設定］の［線種］タブで、ランダム線の振れ幅（振幅）やピッチを設定できます（公式ヘルプより）。地盤面や仕上げの表現など、正確な波形でなくてよい場面ではランダム線が手軽です。
よくある質問
波線がガタガタに見える
［分割数］を少し大きくしてから描き直してください。拡大したときにだけ角が見える場合は、印刷では気にならないことが多いです。
描いた波線を1本の線として扱えますか？
曲線は短い線の集まりとして作図されるため、1本ずつの線として選択されます。まとめて扱いたいときはブロック化しておくと便利です。
※操作手順はJw_cad Ver.8.25の公式ヘルプ（［作図］→［曲線］、［設定］→［基本設定］の［線種］タブ）をもとにしています（2026年10月時点）。
