Jw_cad（JWW）の点には、印刷される「実点」と、作図の目印に使う印刷されない「仮点」の2種類があります。どちらもメニュー［作図］→［点］で打ちます。仮点は［点］コマンドの［仮点消去］［全仮点消去］でしか消せないので、「消去コマンドで消えない点」は仮点かもしれません。このページでは、点の打ち方・消し方と、点の大きさの変え方をまとめます。
実点と仮点の違い
| 実点 | 仮点 | |
|---|---|---|
| 画面での表示 | 塗りつぶした丸印 | 白抜きの丸印 |
| 印刷 | される | されない |
| 消し方 | ［消去］などで消せる | ［点］コマンドの［仮点消去］［全仮点消去］でだけ消せる |
| 複写・移動 | できる | できない |
| 縮尺を変えたとき | 位置が変わる | 位置が変わらない |
（Jw_cad公式ヘルプの［点］コマンドの説明より）
点を打つ
- メニュー［作図］→［点］を選びます。
- 点を打ちたい位置を指示します（左クリックで任意の位置、右クリックで線の端点などの読取点）。実点が作図されます。
- 仮点を打ちたいときは、コントロールバーの［仮点］にチェックを入れてから指示します。

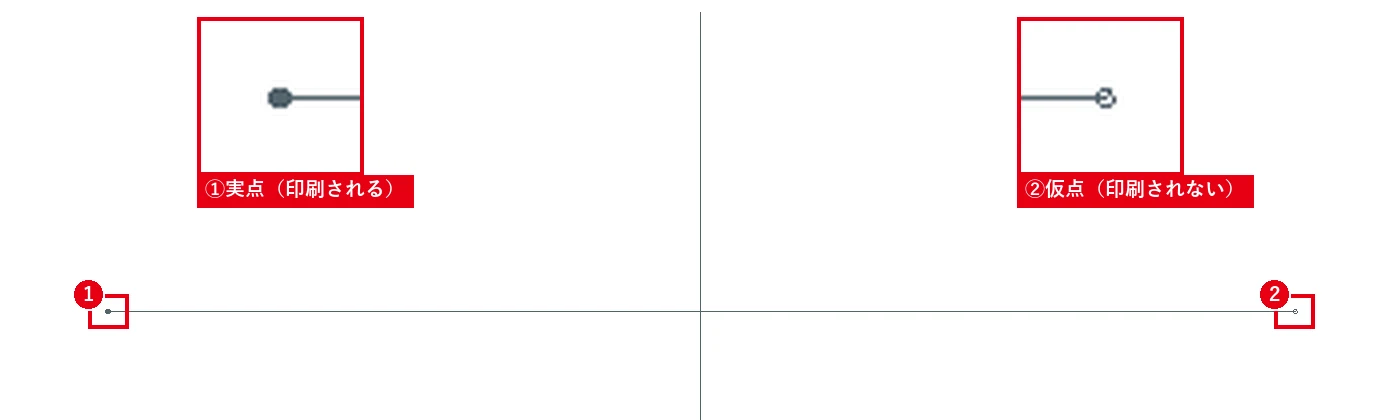

塗りつぶしが印刷される実点、白抜きが印刷されない仮点です。仮点は［仮点消去］でしか消えません。
点は、現在の書込みレイヤ・書込み線色で作図されます。円の中心や線の中点に点を打ちたいときは、円の中心・線の中点を取る方法のクロックメニュー操作が便利です。
交点に点を打つ
- ［点］のコントロールバーで［交点］を左クリックします。
- 交わる1本目の線（または円弧）をクリックし、続けて2本目をクリックすると、交点に点が作図されます。
- 元の状態に戻るときは、コントロールバーの［<<］をクリックします。
仮点を消す（消去コマンドで消えないとき）
- 1つずつ消す：［点］のコントロールバーで［仮点消去］を左クリックし、消したい仮点を指示します。
- まとめて消す：［全仮点消去］を左クリックすると、編集できるレイヤにあるすべての仮点が消えます。
仮点は印刷されないので、残っていても印刷には影響しません。図面を人に渡す前に整理しておきたいときに消しましょう。そのほかの消し方は消去コマンドまとめをご覧ください。
点の大きさを変える
メニュー［設定］→［基本設定］の［色・画面］タブで設定します（公式ヘルプより）。
- 画面上の大きさ：［実点を指定半径で画面に描画(最大100ドット)］にチェックを入れると、画面の点も［プリンタ出力 要素］の点半径の大きさで描かれます（［画面 要素］には点半径の欄はありません）。
- 印刷される大きさ：［実点を指定半径(mm)でプリンタ出力］にチェックを入れ、［プリンタ出力 要素］の点半径をmmで設定します。

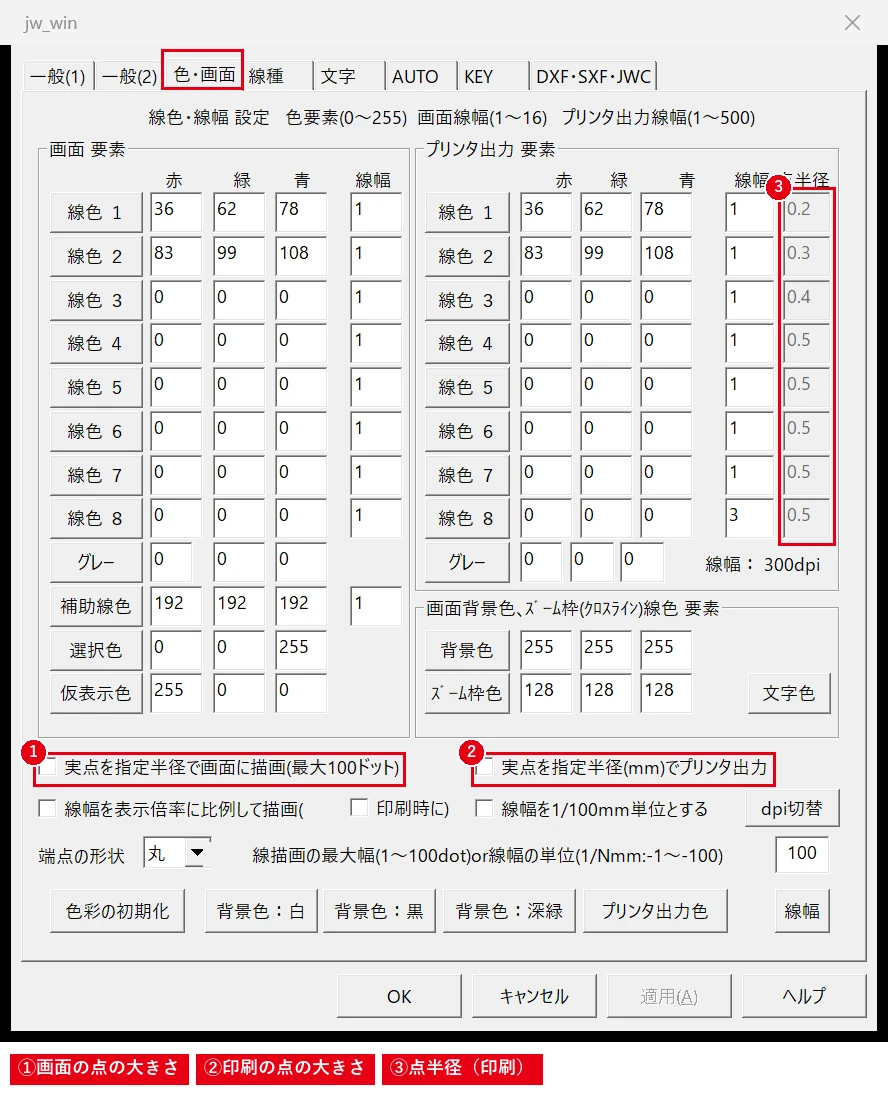

①にチェックすると画面に、②にチェックすると印刷に、③の点半径（mm）の大きさで点が描かれます。
印刷では、［印刷］の［出力方法設定］にある［実点を指定半径でプリンタ出力］の設定も関係します。
よくある質問
DXFで渡したら点が表示されないと言われた
［設定］→［基本設定］の［DXF・SXF・JWC］タブで［点を円で出力する］にチェックを入れてから書き出すと、点を円として出力できます。POINTを読めないCADに渡すときに有効です（JWWとDWGを変換する方法）。
線の端に点を付けたい
［線］コマンドの［●―――］にチェックを入れると、線を引くのと同時に端に実点を付けられます（矢印を描く方法で解説）。
※操作手順はJw_cad Ver.8.25の公式ヘルプ（［作図］→［点］、［設定］→［基本設定］の［色･画面］タブ）をもとにしています（2026年10月時点）。
