Jw_cad（JWW）で座標値から図形を描くには、メニュー［その他］→［座標ファイル］を使います。座標をテキストファイル（メモ帳など）に書いて読み込むと、その座標どおりに線が作図されます。測量図の座標から敷地図を描くときにも使えます。このページでは、座標ファイルの書き方、読み込み方、Y・X順の測量座標やm単位のデータの扱い方を説明します。
座標ファイルの書き方
座標ファイルは、半角スペースで区切った数値を書いたテキストファイル（.txt）です。Jw_cad公式ヘルプの例をもとにすると、次のように書きます。
- 1本の線：1行に「始点X 始点Y 終点X 終点Y」の4つの数値を書く。
- 連続線：1行に「X Y」の2つの数値だけを書き、続けて次の点を書くと、点どうしをつないだ連続線になる。
- 区切り：別の線を始めるときは空行を入れる。

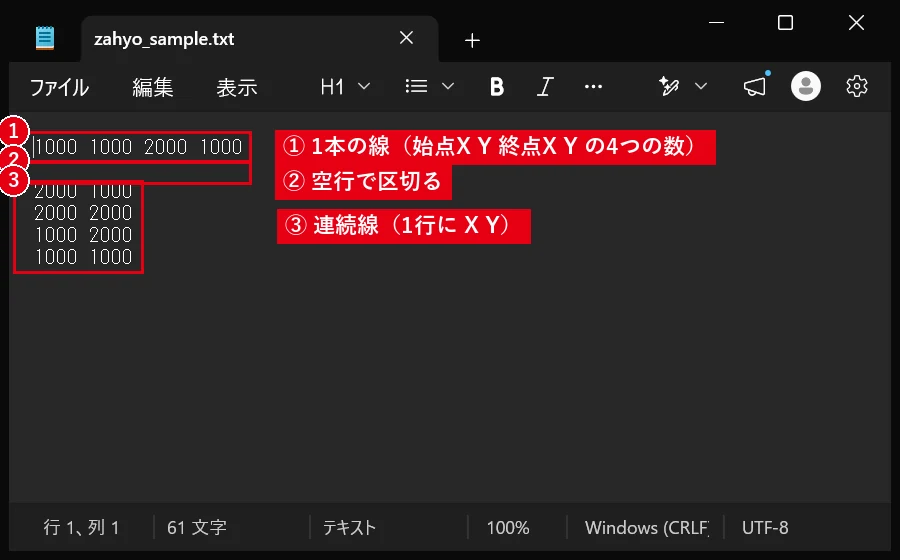

例：1辺1000の正方形（mm単位）
1000 1000 2000 1000 2000 1000 2000 2000 1000 2000 1000 1000
1行目が下辺の線、空行のあとの4行が「右辺→上辺→左辺」の連続線です。
座標ファイルを読み込んで作図する
- メニュー［その他］→［座標ファイル］を選びます。
- コントロールバーの［新規ファイル］を左クリックすると、外部エディタ（標準ではメモ帳など）が開くので、座標を入力して名前を付けて保存します。すでに作ったファイルがある場合はこの手順は不要です。
- コントロールバーの［ファイル名設定］で、使う座標ファイル（.txt）を選びます。
- コントロールバーの［ファイル読込］を左クリックします。

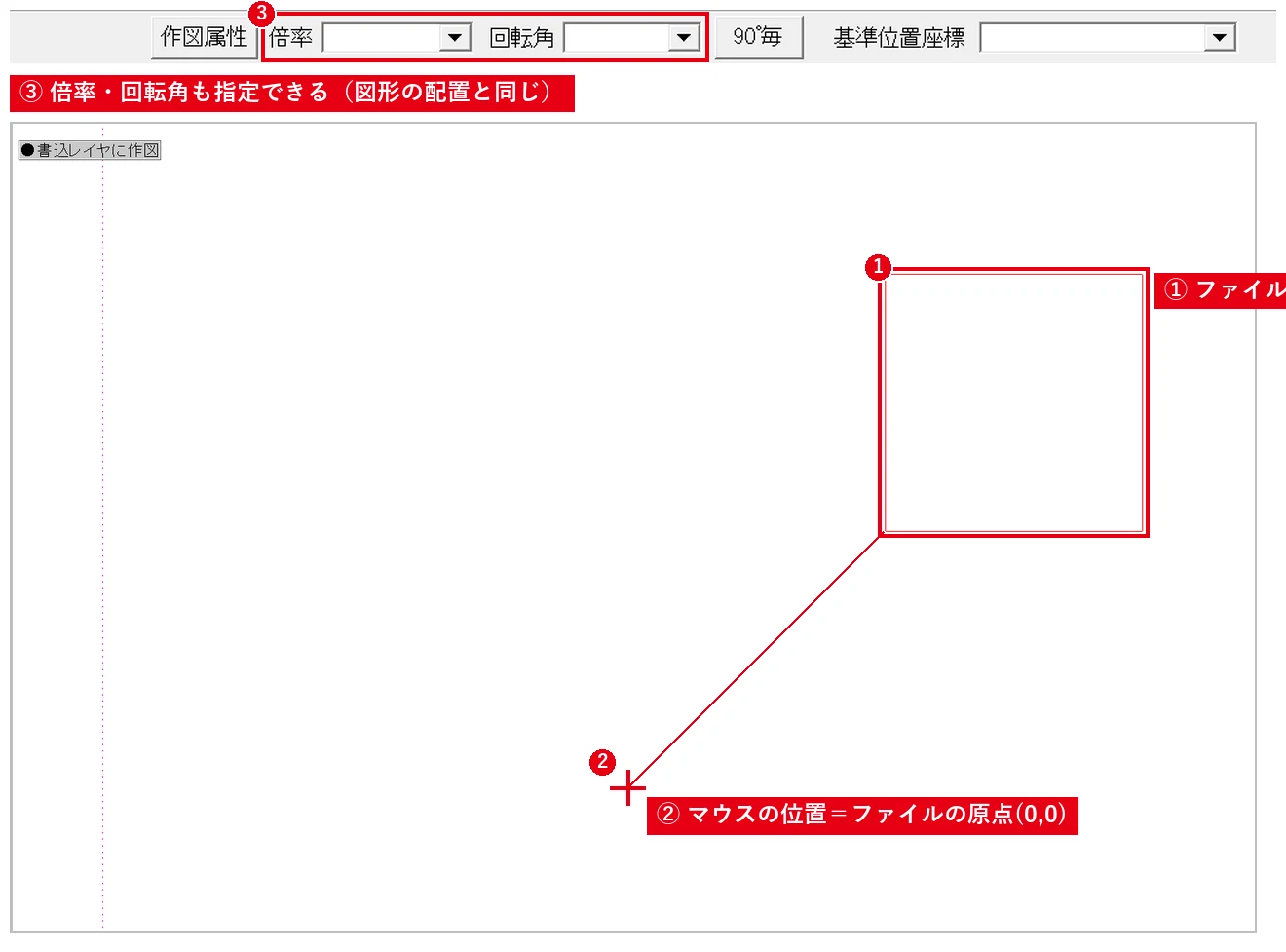

- マウスを動かすと図形が仮表示されるので、作図する位置を指示します。このときのマウスの位置が座標の原点（0,0）になります。
コントロールバーの［倍率］で拡大・縮小（「-1,1」で左右反転）、［回転角］で角度を付けて作図することもできます。外部エディタが起動しない場合は、［設定］→［基本設定］の［一般(1)］タブで使うエディタを指定します。
測量図の座標から敷地図を描く
Y・Xの順に書かれた座標
測量図の座標はX（縦）・Y（横）の向きが一般的な数学の座標と逆で、「Y,X」の順に並んでいることがあります。その場合はそのままY,Xの順で座標ファイルに書き、読み込むときにコントロールバーの［YX座標読込］を使います（Jw_cad公式ヘルプより）。
m単位の座標
座標がm単位の場合は、コントロールバーの［mm単位読書］を左クリックして［m単位読書］に切り替えてから読み込みます。または、倍率を「1000,1000」にして読み込んでも同じ結果になります。
座標値が大きい場合（基準位置座標）
公共座標などで数値が大きく、図面から遠く離れた位置に描かれてしまう場合は、コントロールバーの［基準位置座標］に基準にしたい点の座標を「X,Y」（YX読込の場合はY,X）で入力します。その座標の点がマウスの位置に来るように作図されます。
図形の座標をファイルに書き出す
- ［座標ファイル］のコントロールバーで、書き出し先のファイル名を設定します。
- ［ファイル書込］を左クリックし、書き出したい図形を範囲選択します。
- 必要なら［基準点変更］で原点にしたい点を指示し、［選択確定］を押すと、座標がファイルに書き込まれます。
ブロック図形は書き出せません（公式ヘルプより）。
図面上の点の座標を調べる
描いた図形の点の座標を知りたいときは、［その他］→［測定］の［座標測定］を使います。詳しくはJw_cadで面積・長さ・角度を測る方法をご覧ください。
よくある質問
Excelの座標データを使えますか？
Excelの座標データを、半角スペース区切りのテキストファイルとして保存し直せば使えます。区切り文字がカンマやタブのままだと正しく読み込めない場合は、メモ帳などで区切りをそろえてください。
線が1本も描かれません
全角の数字・スペースが混ざっていないか確認しましょう。数値と区切りはすべて半角にします。
※操作手順はJw_cad Ver.8.25の公式ヘルプ（［その他］→［座標ファイル］）をもとにしています（2026年10月時点）。
