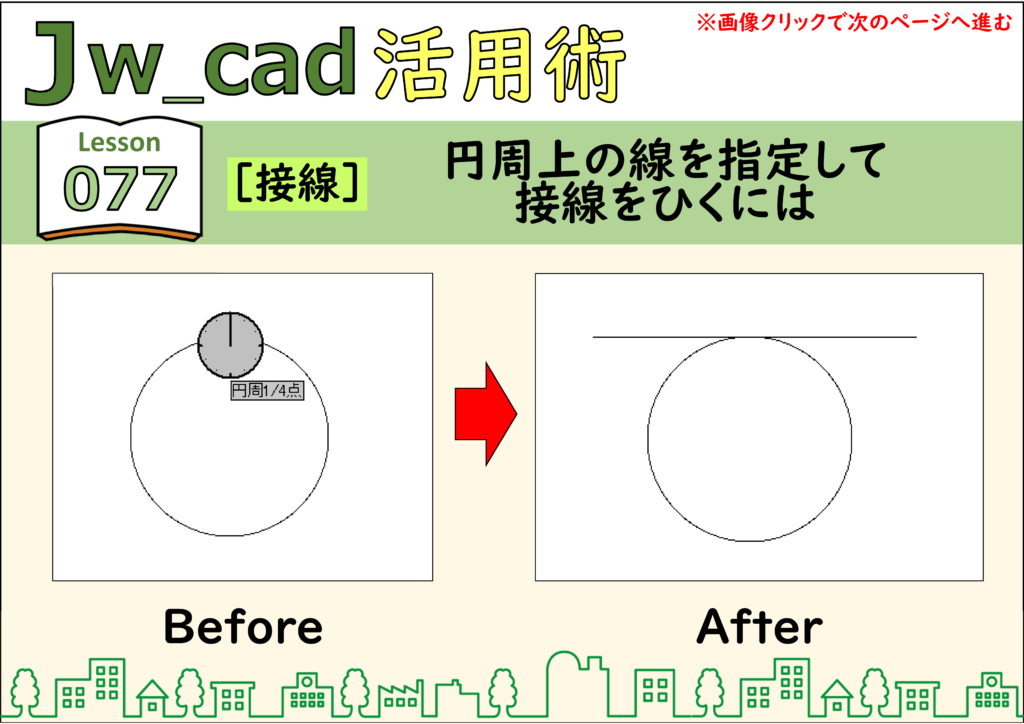

- [接線]コマンドで[円上点指定]オプションを使用すると、円周上の任意点を接点に指定して接線を作図できます。

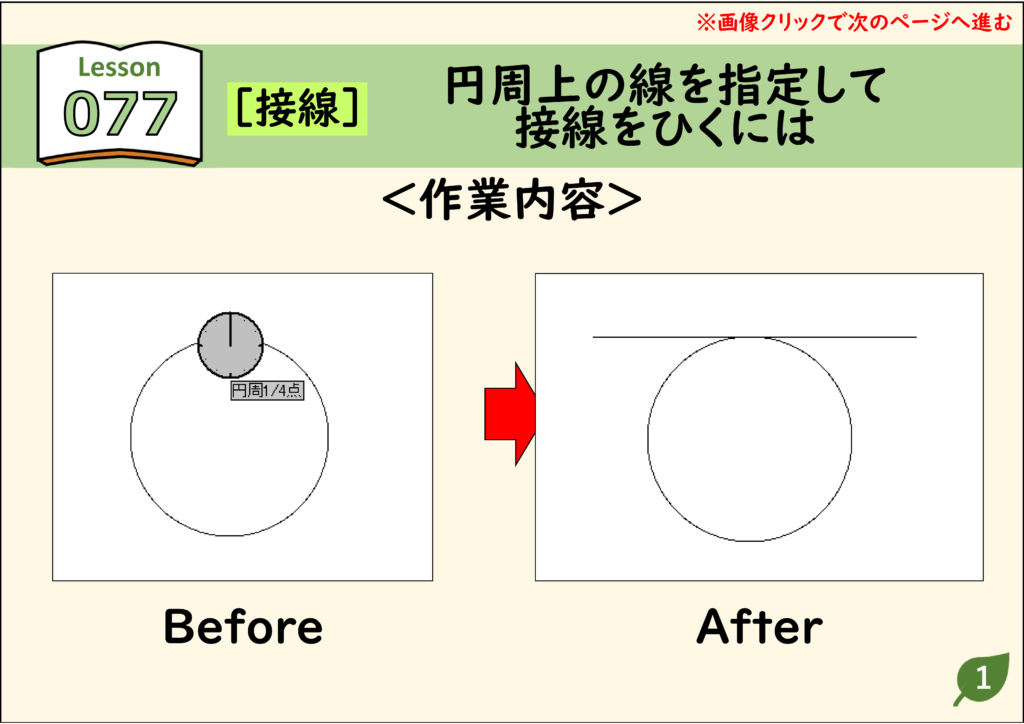

- 以下の例では、円周4分の1点を指定して水平な接線を作図しています。
オススメ書籍
目次
解説
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-00-1024x724.png)
ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-01-1024x724.png)
ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-02-1024x724.png)

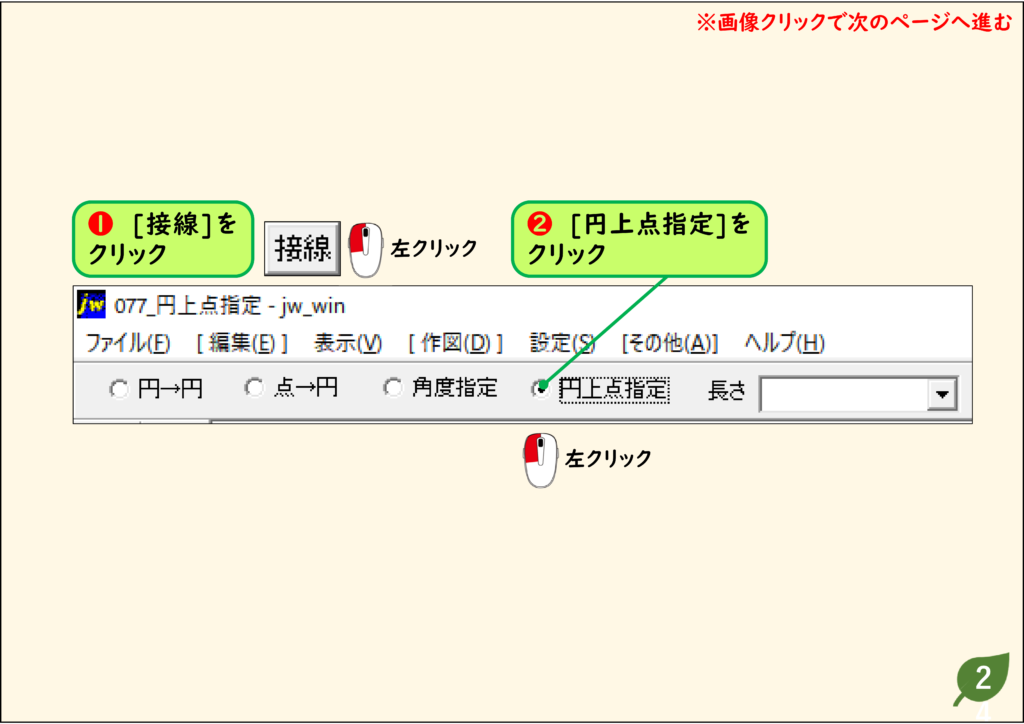

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-03-1024x724.png)

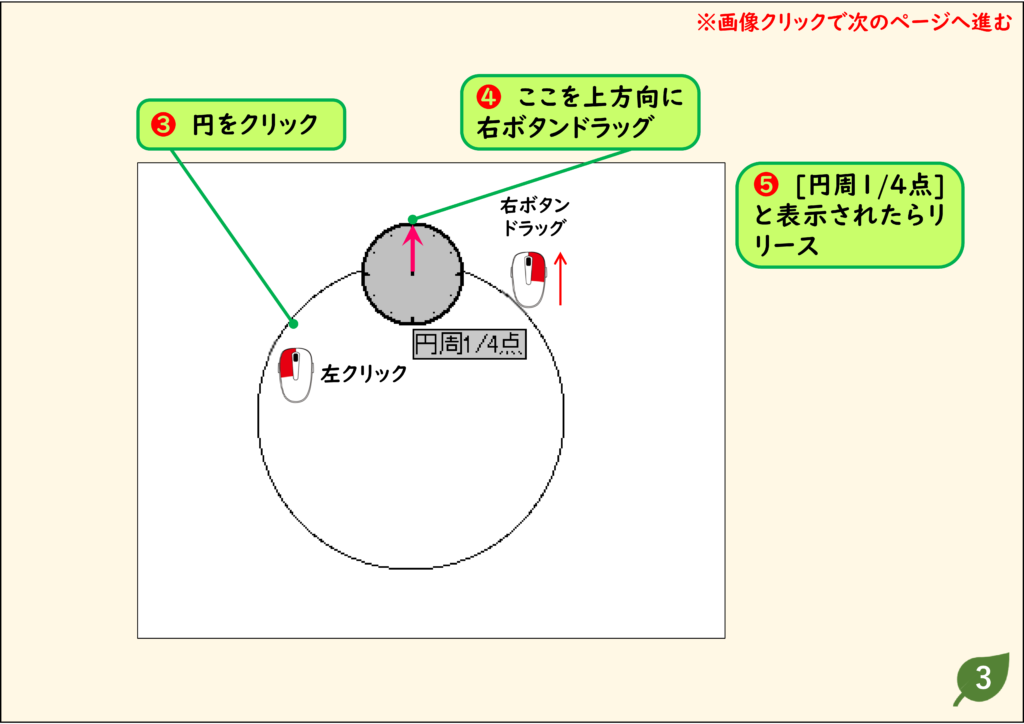

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-04-1024x724.png)

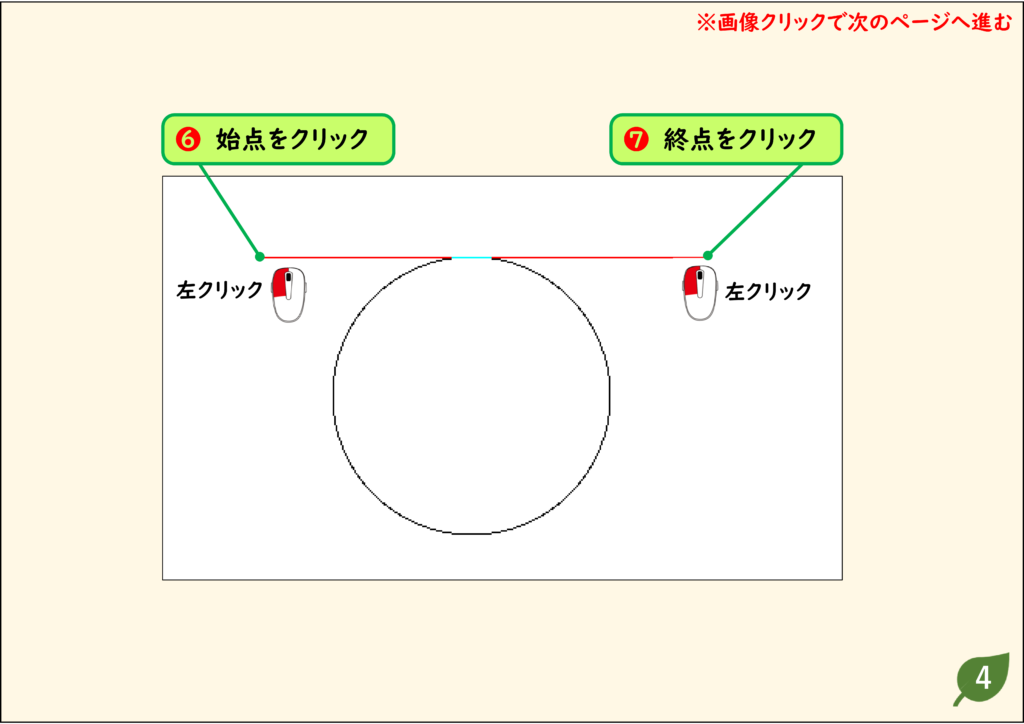

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_077-05-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》077.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
