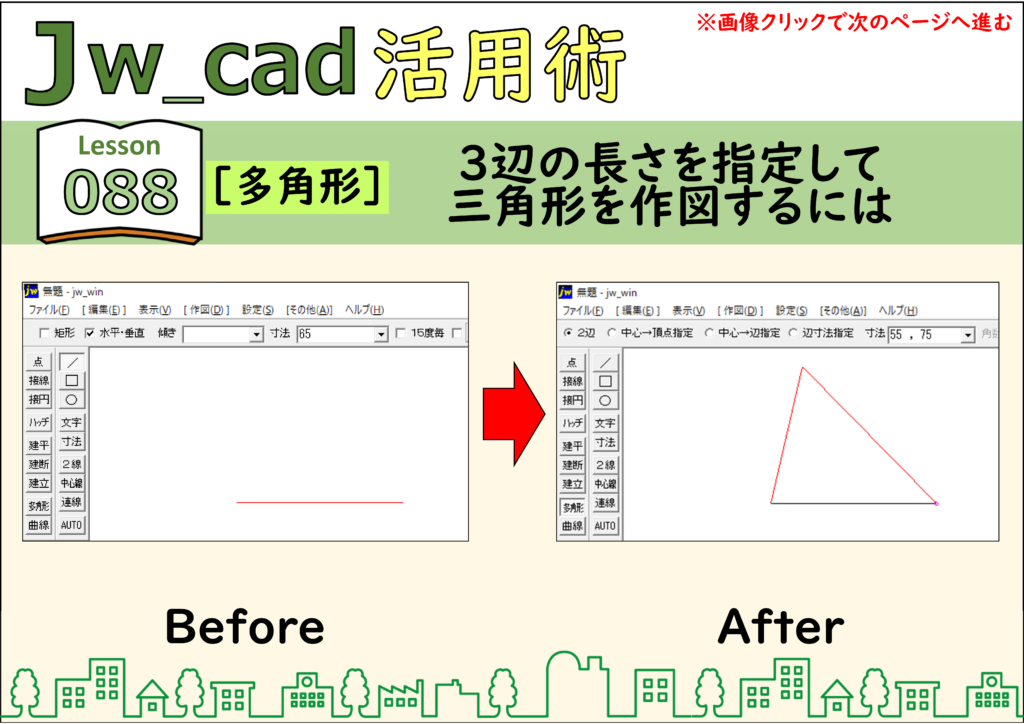

JwCAD（Jw_cad）で3辺の長さを指定して三角形を作図する方法を、実際の操作画面の画像つきで解説します。使うのは［多角形］コマンドです。操作は全6ステップです。
- [多角形]は正多角形を作図するためのコマンドですが、三角形の３つの辺の長さが与えられているときにも利用できます。
目次
3辺の長さを指定して三角形を作図する手順（全6ステップ）

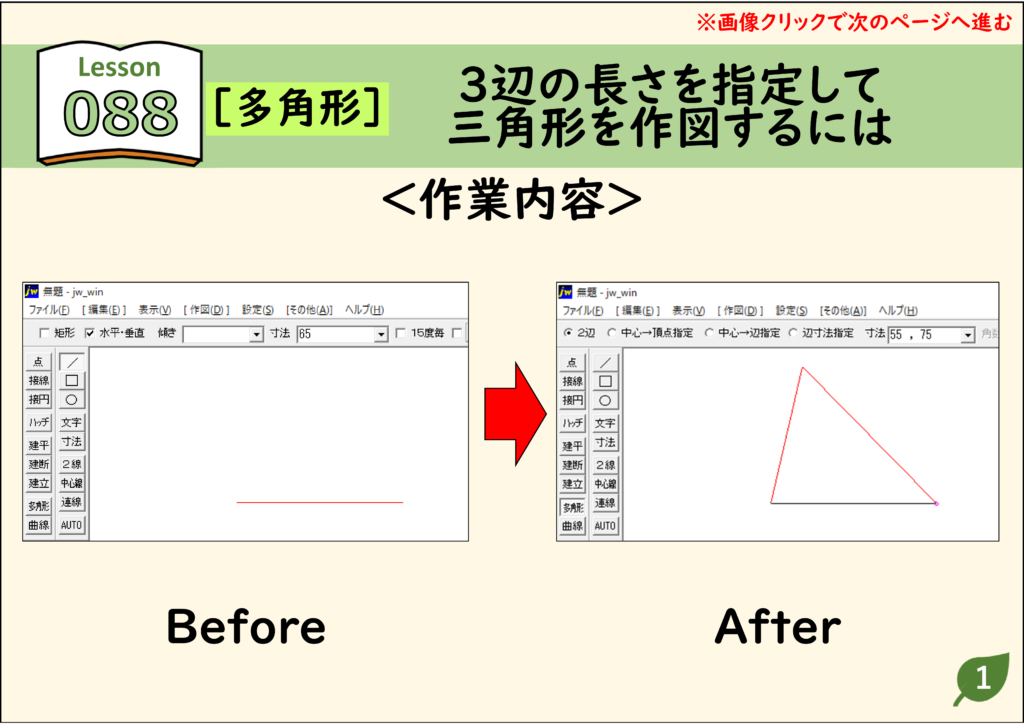

例として、辺の長さが65mm・55mm・75mmの三角形を作図します。

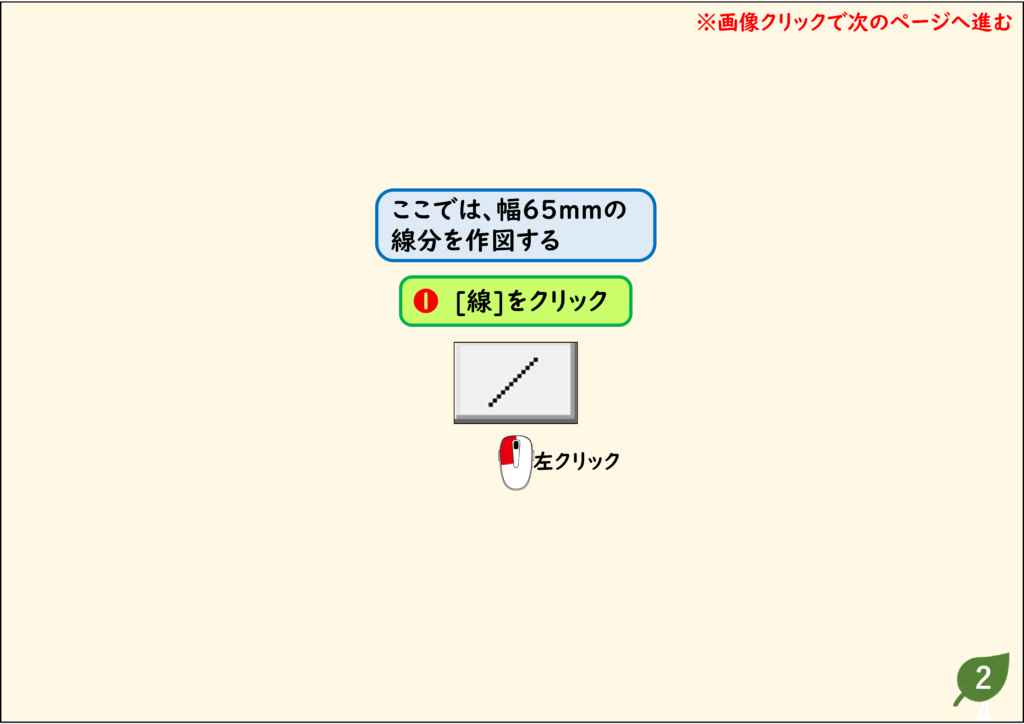

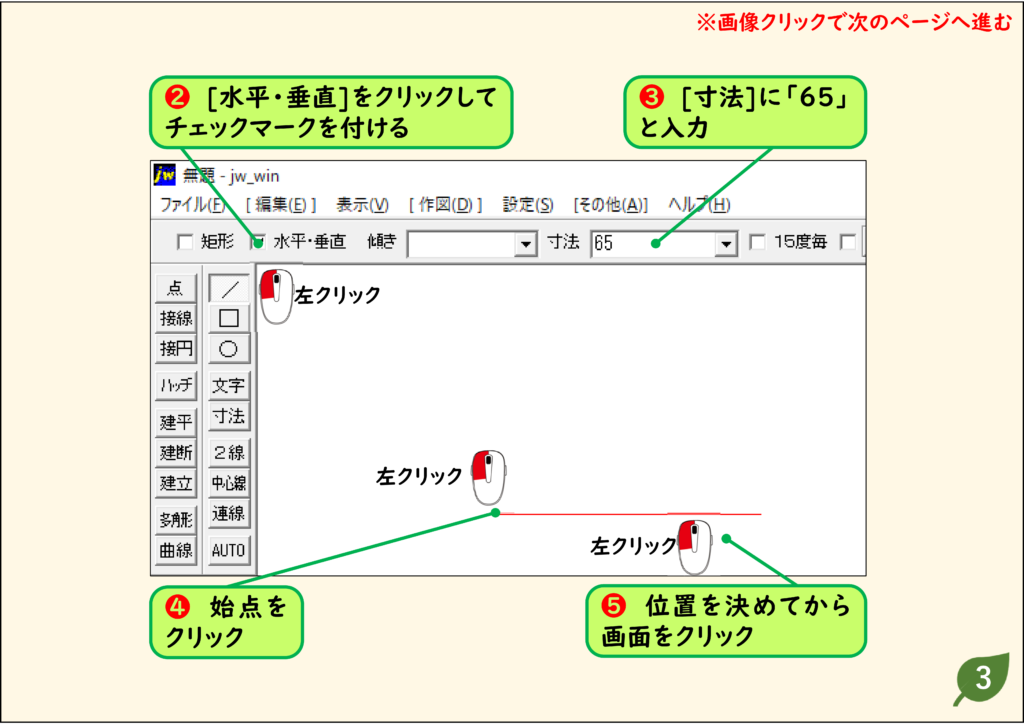

- ［線］コマンドをクリックし、［水平・垂直］にチェックを付けて、［寸法］に「65」と入力します。
- 始点をクリックし、位置を決めてから画面をクリックして、幅65mmの線分（底辺）を作図します。

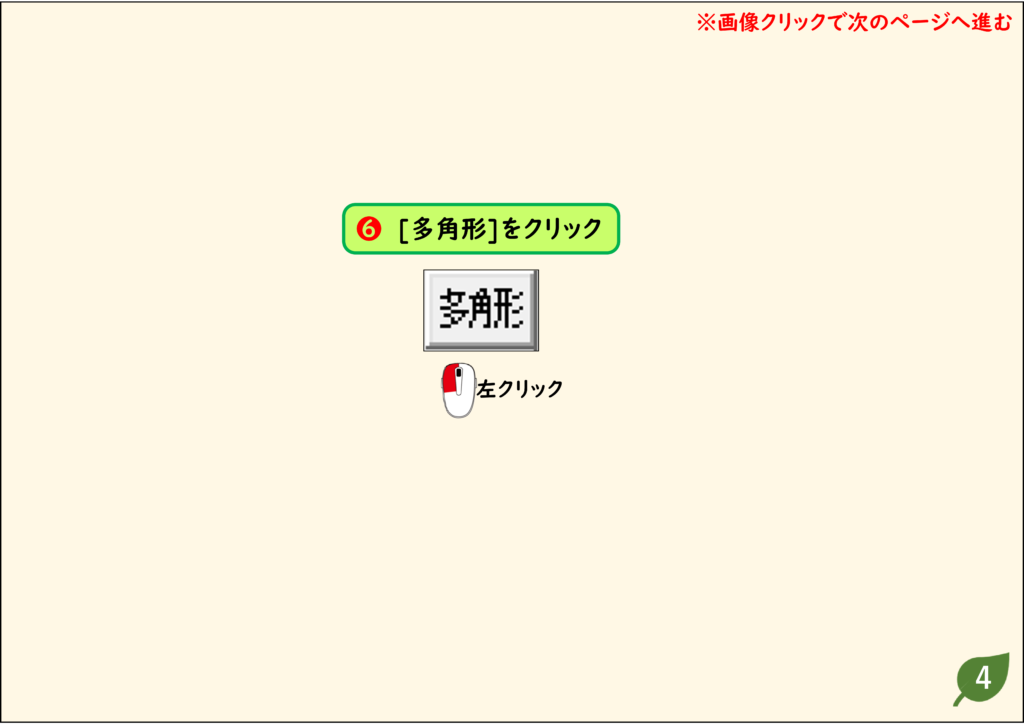

- ［多角形］コマンドをクリックします。

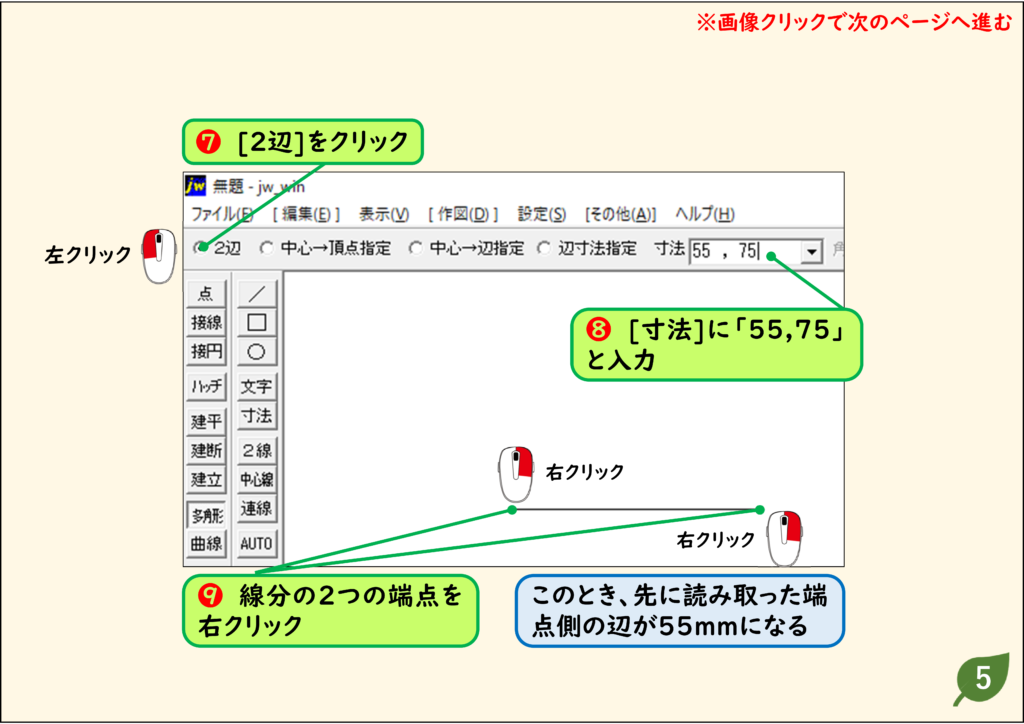

- ［2辺］をクリックし、［寸法］に「55,75」と入力します。
- 線分の2つの端点を順に右クリックします。

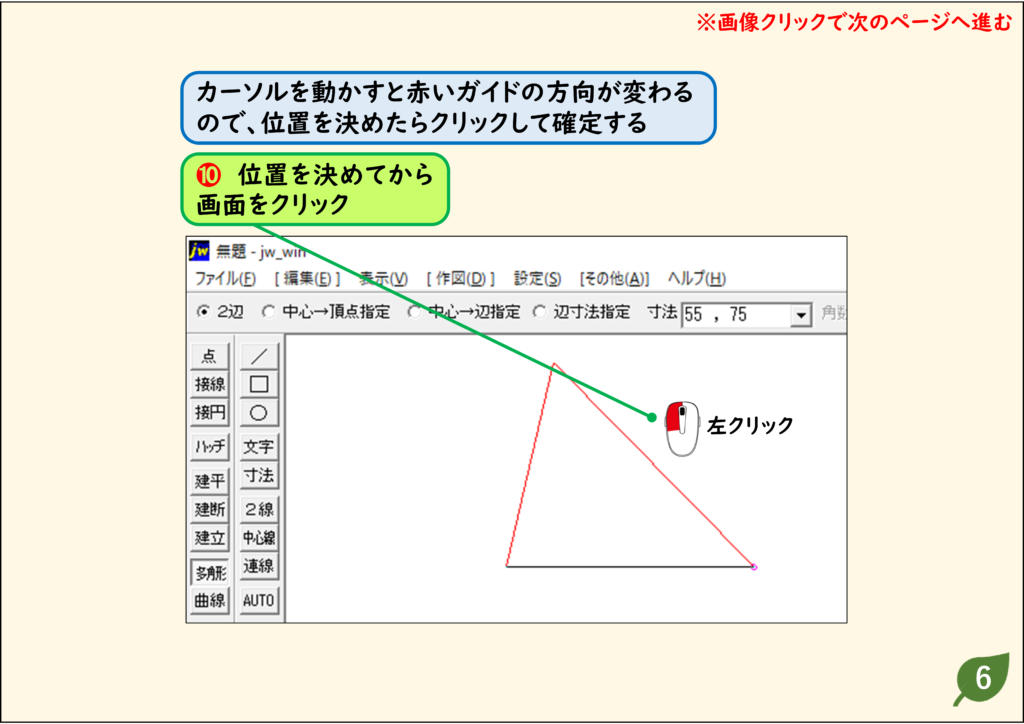

- カーソルを動かすと赤いガイドの向きが変わるので、位置を決めてから画面をクリックして確定します。

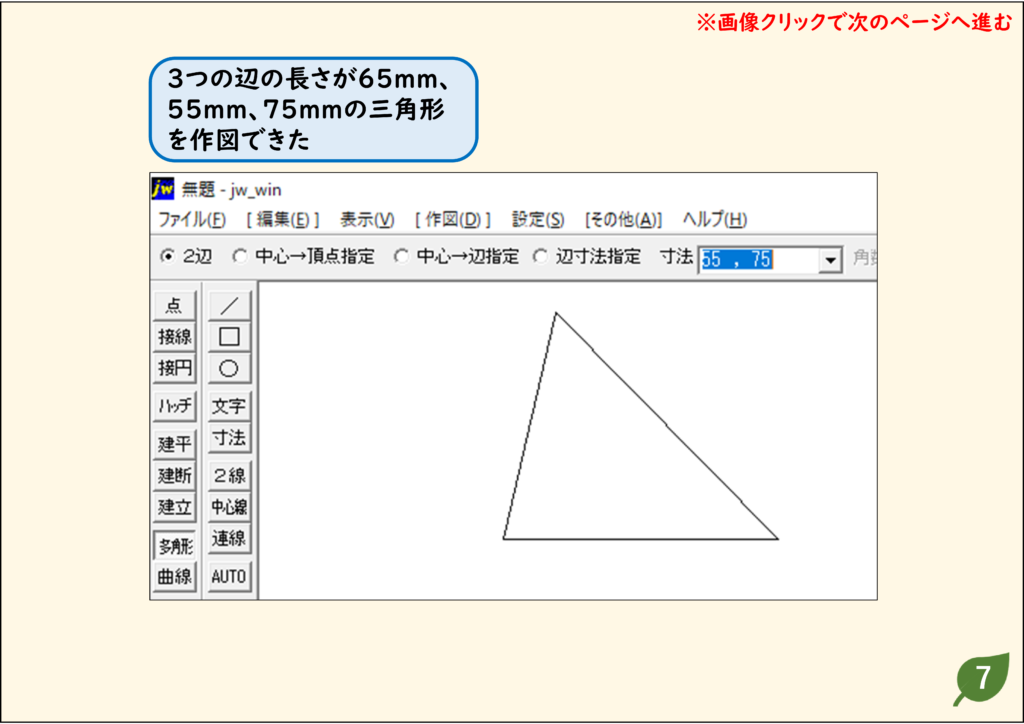

結果：3つの辺の長さが65mm、55mm、75mmの三角形を作図できます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- 端点を右クリックするとき、先に読み取った端点側の辺が55mmになります。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
ステップ 05
ステップ 06
ステップ 07
