JwCAD(JWW)の［2線］で、端部が閉じた二重線を引くには［留線］にチェックを付けます。始点を指示すると［留線］のチェックは外れるので、続けて留線付きにするときは［留線常駐］にチェックを付けます。画像をクリックすると、次の手順へ進みます。
目次
端部を閉じて二重線を引く

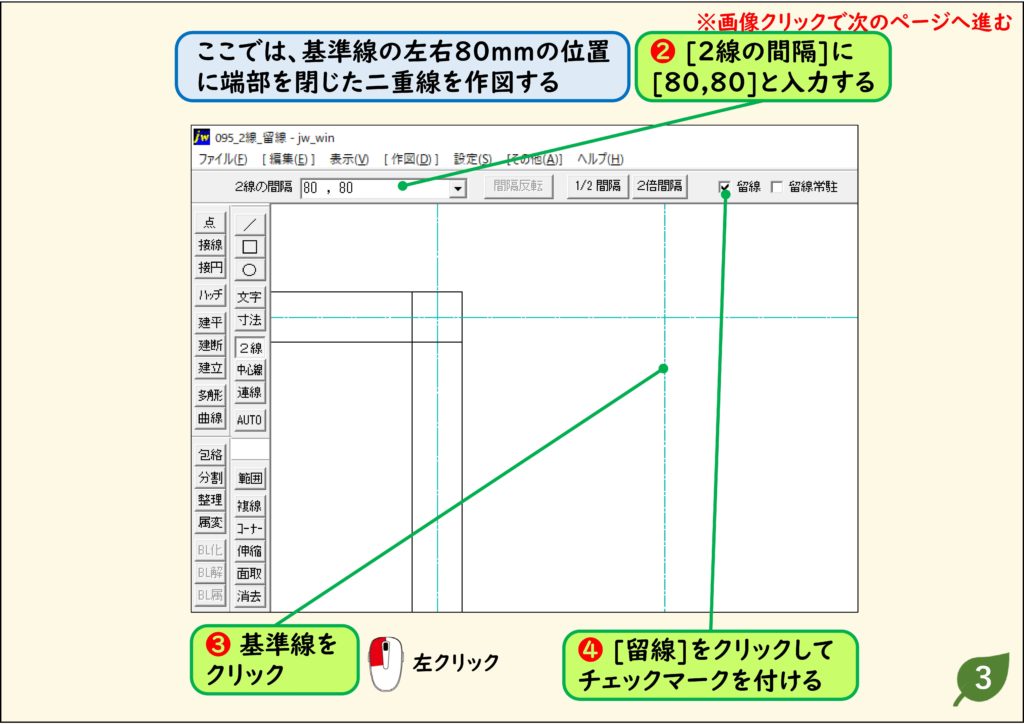

1．［2線の間隔］を入れ、［留線］にチェックを付ける

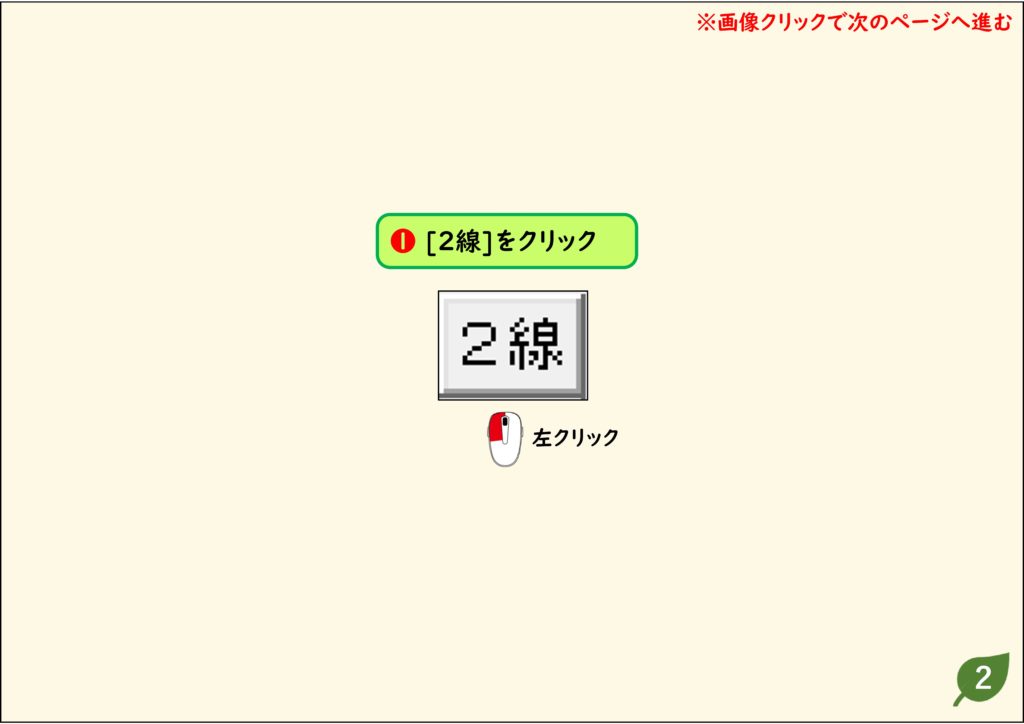

［2線］をクリックし、［2線の間隔］に「80,80」と入力します。基準線をクリックし、［留線］をクリックしてチェックを付けます。

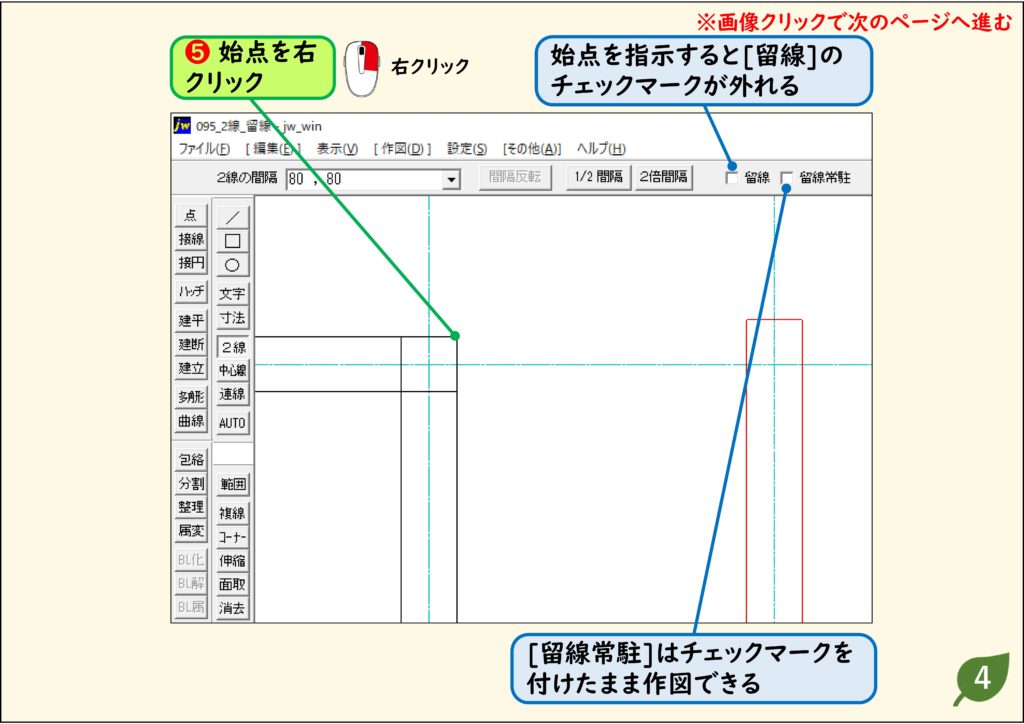

2．始点を右クリックする
始点を右クリックすると、［留線］のチェックが外れます。［留線常駐］ならチェックを付けたまま作図できます。
端部を突出させて二重線を引く
［留線出］を使うと、始点や終点から指定した分だけ長い(または短い)二重線を引けます。
1．基準線をクリックする
［2線］をクリックし、［2線の間隔］に「80,80」と入力して、基準線をクリックします。
2．［留線常駐］にチェックを付ける
［留線常駐］をクリックしてチェックを付けます(二重線の始点と終点をそれぞれ結んだ線分を引く)。
3．［留線出］に数値を入れ、始点を右クリックする
［留線出］に「80」と入力し、始点を右クリックします。
4．終点を右クリックする
始点から80mm離れた位置に赤いガイドが表示されます。終点を右クリックします。留線を付けないときは［留線常駐］のチェックを外します。
5．端部を突出させた二重線ができた
端部を80mm突出させた、留線付きの二重線が作図できます。
うまくいかないときの確認
2本目から留線が付かない
［留線］は1回で外れます。続けて付けるときは［留線常駐］を使います。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
