JwCAD(JWW)で線や文字を消すときは［消去］コマンドを使います。右クリックで線を丸ごと、左クリックで線の一部を消せます。画像をクリックすると、次の手順へ進みます。
目次

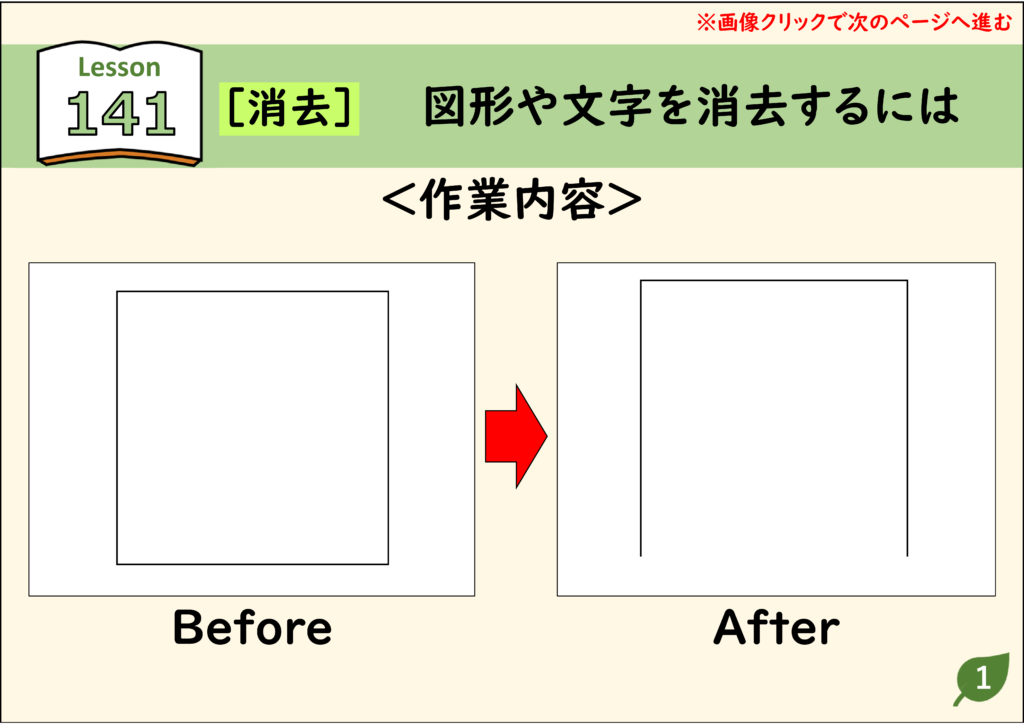

図形や文字を消す

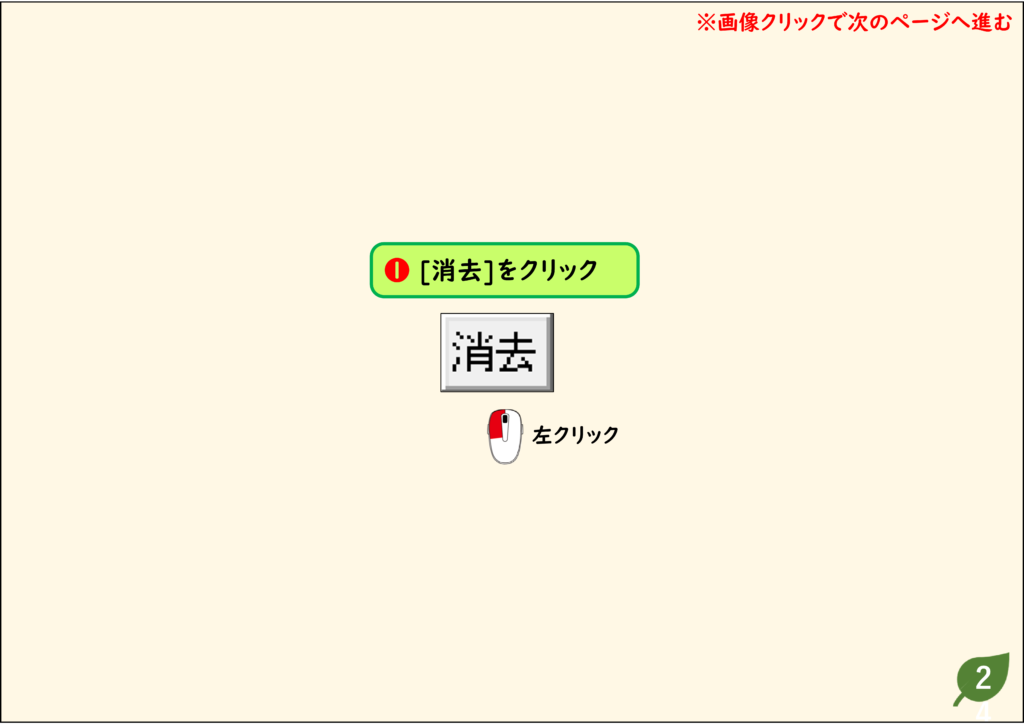

1．［消去］をクリックする
左のツールバーの［消去］をクリックします。

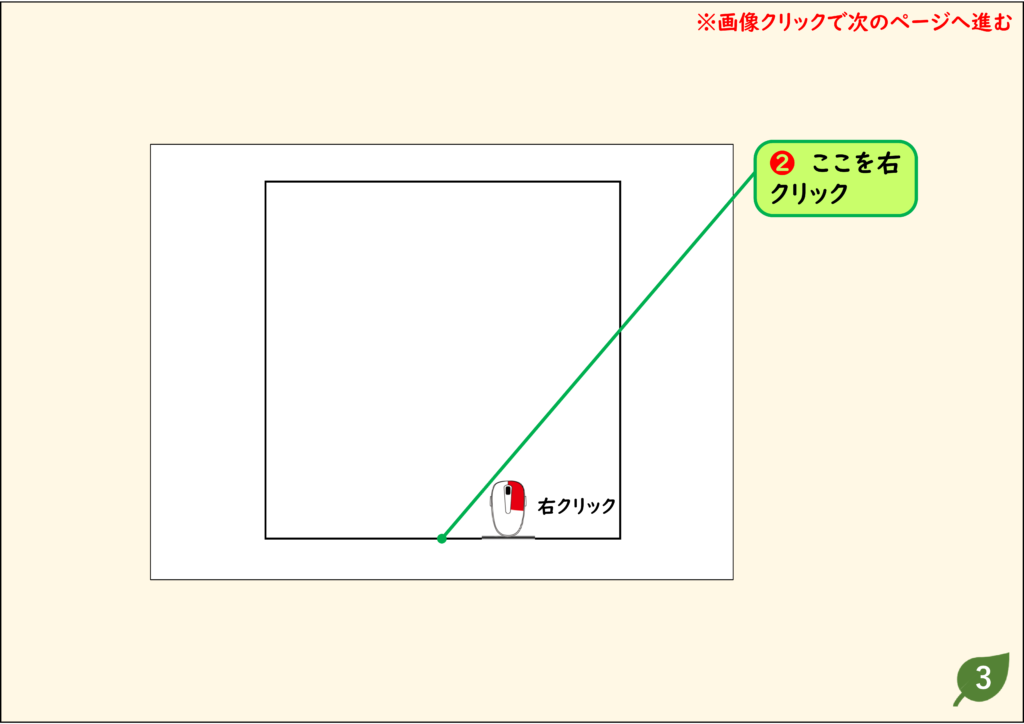

2．消す線を右クリックする
消したい線を右クリックします。

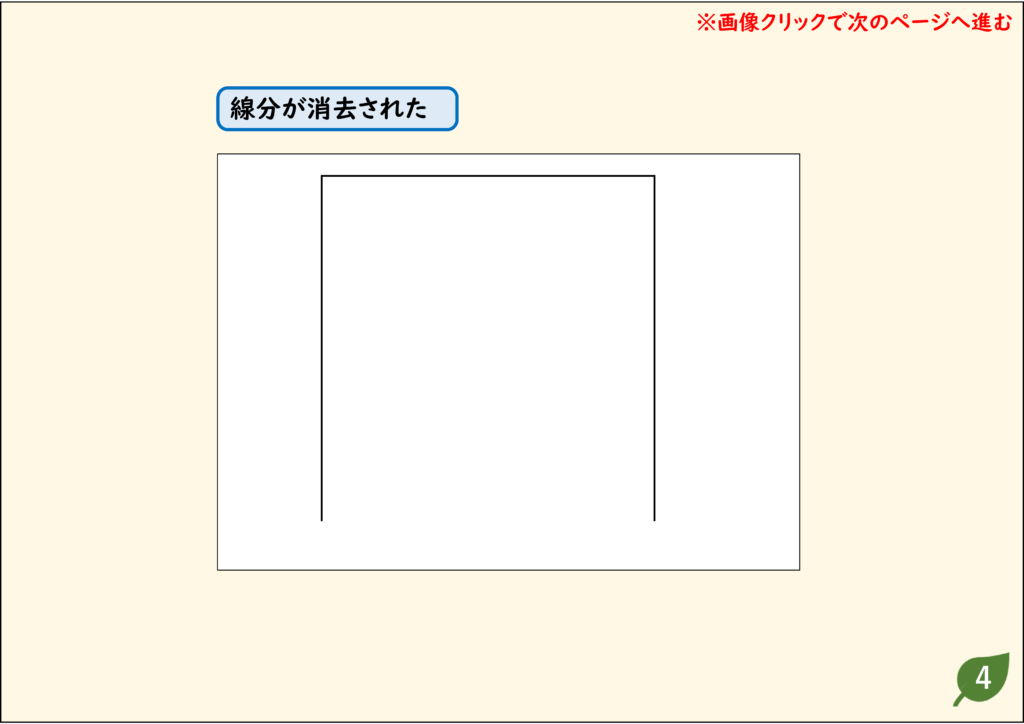

3．線が消えた
線が消去されます。
線の一部を消す(部分消し)
1．一部を消す線をクリックし、始点と終点を右クリックする
［消去］をクリックし、一部を消したい線を左クリックします。続けて、部分消しの始点と終点を右クリックします。
2．線の一部が消えた
指定した区間だけが消えます。円の部分消しでは、終点を反時計回りの順に指定します。
うまくいかないときの確認
ほかの線に挟まれた部分だけを消したい
挟まれた範囲を消す方法(節間消し・一括処理)を見てください。
消した線のところにすき間が見える
消去した線のすき間の直し方を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
