JwCADで図形を回転させながら複写する方法【回転コピー】

02_JwCADの使い方 【複写】
  • URLをコピーしました！
  1. [図形複写]コマンドで回転角を指定すると、回転させながら図形を複写できます。
  2. 回転角が記憶されるので、 [連続]オプションを使うと等角度で連続して複写できます。
目次

解説

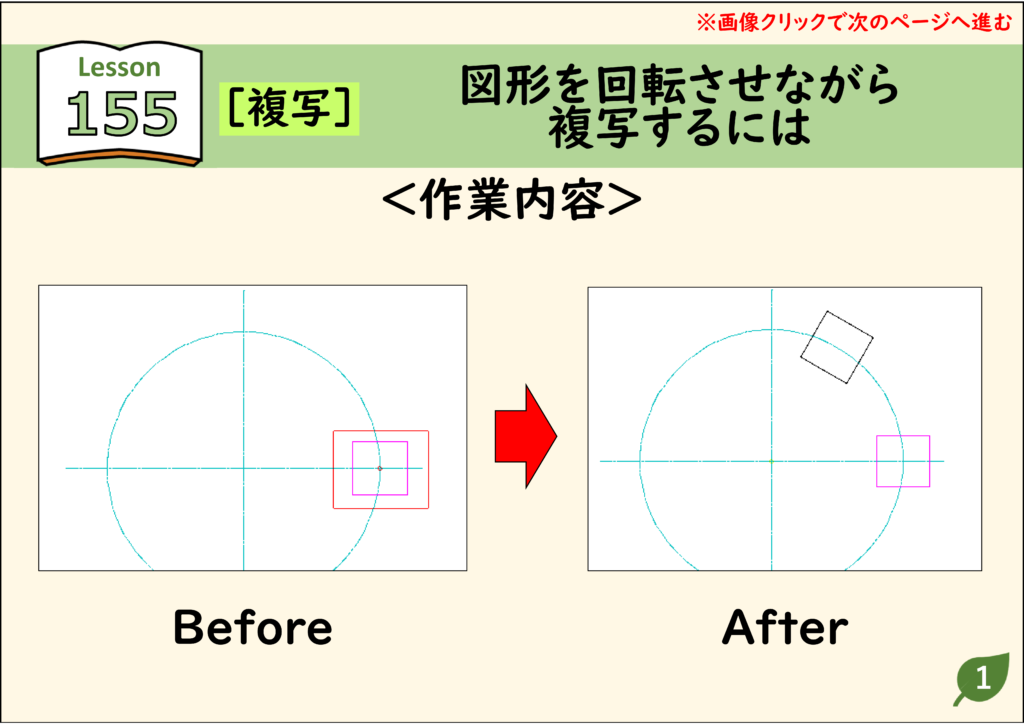

JwCAD【複写】図形を回転させながら複写するには 手順01

ステップ 01

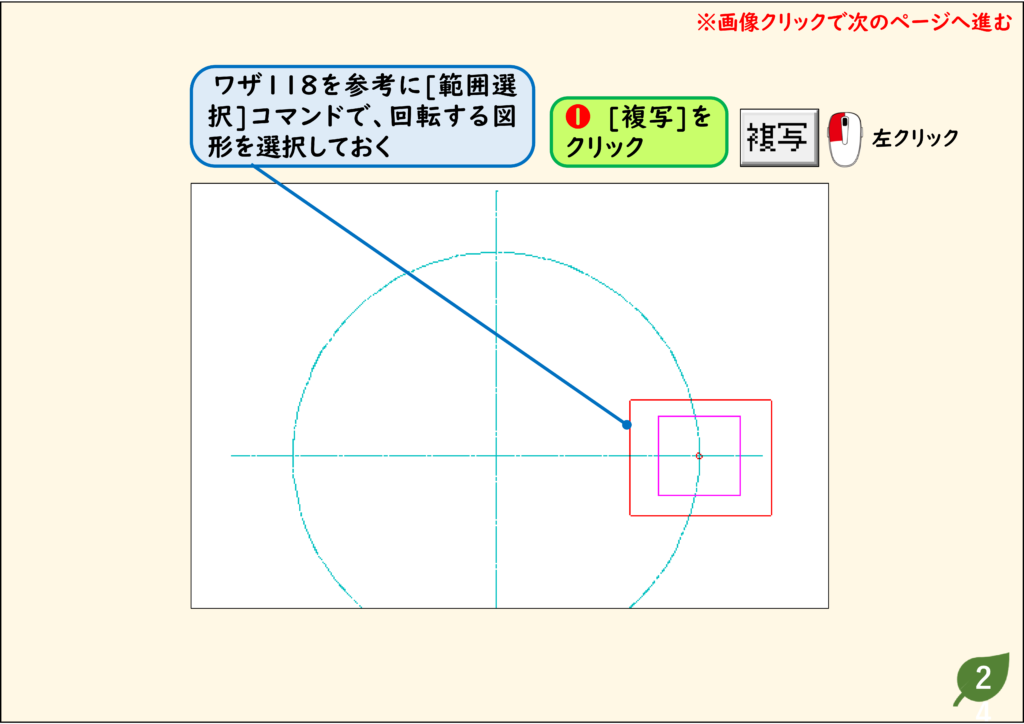

JwCAD【複写】図形を回転させながら複写するには 手順02

ステップ 02

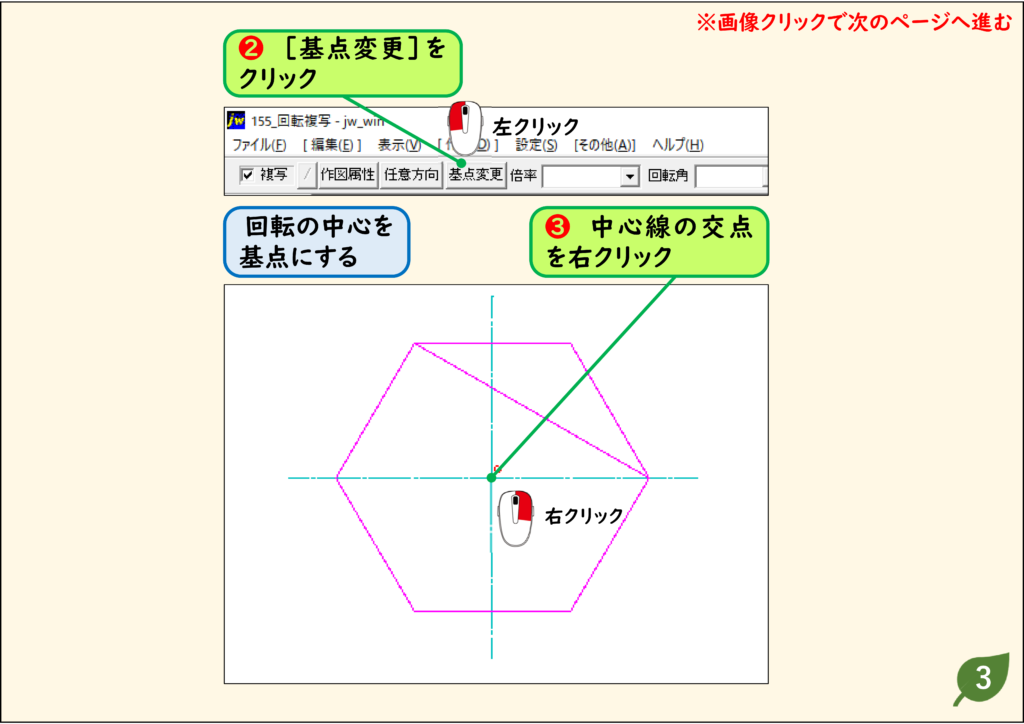

JwCAD【複写】図形を回転させながら複写するには 手順03

ステップ 03

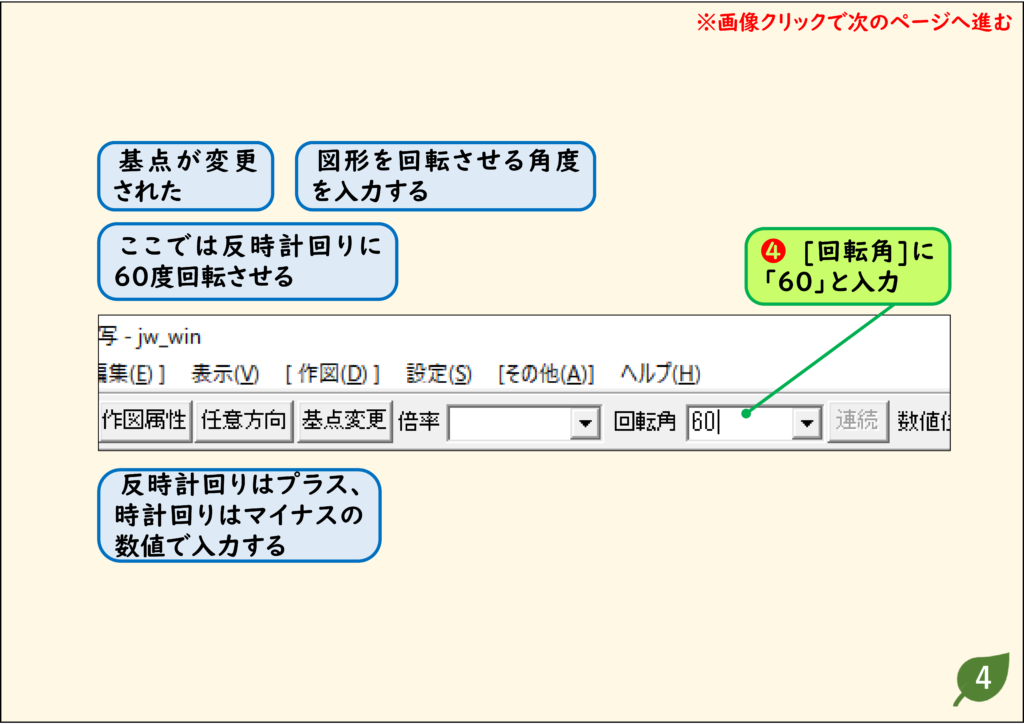

JwCAD【複写】図形を回転させながら複写するには 手順04

ステップ 04

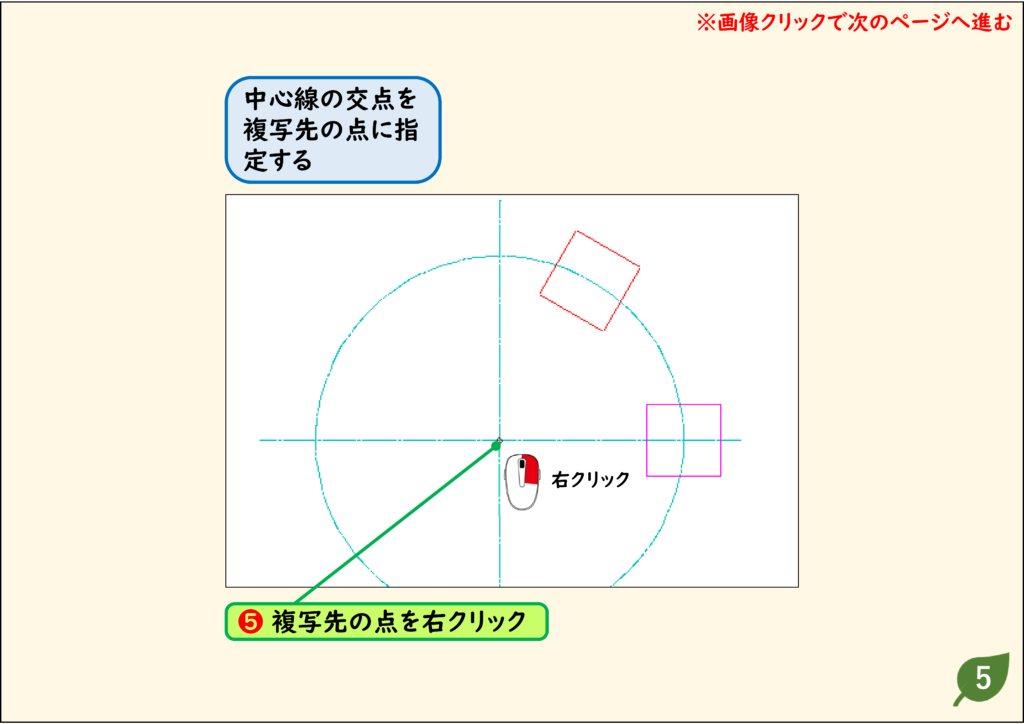

JwCAD【複写】図形を回転させながら複写するには 手順05

ステップ 05

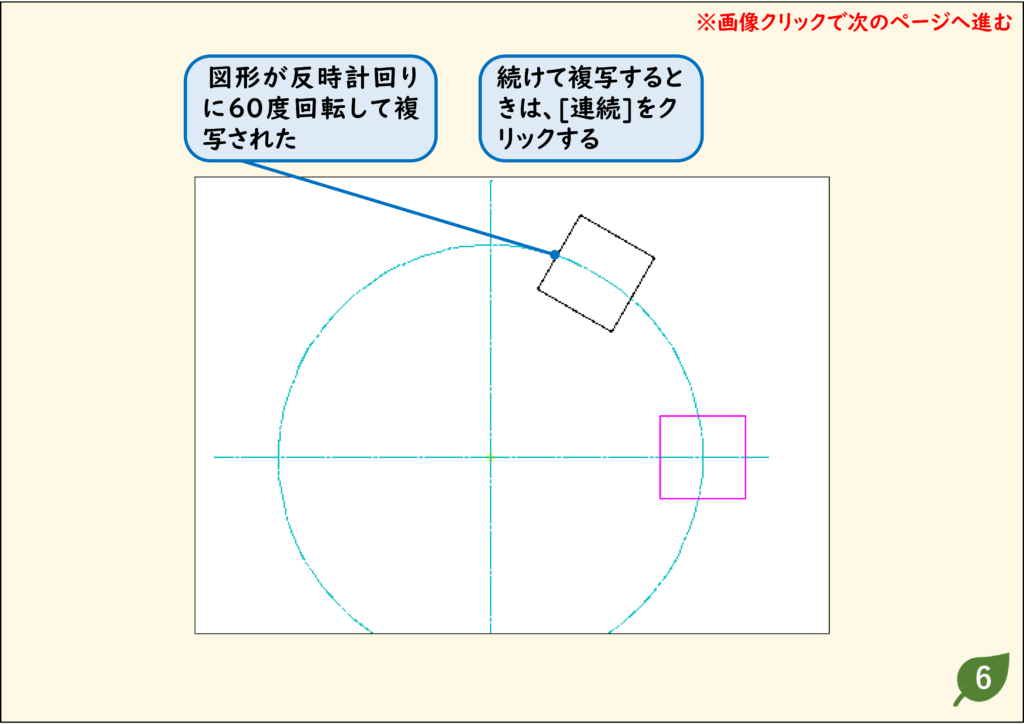

JwCAD【複写】図形を回転させながら複写するには 手順06

ステップ 06

JwCAD【複写】図形を回転させながら複写するには 手順07

CADデータ【ダウンロード】

　《CADデータ》155.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
