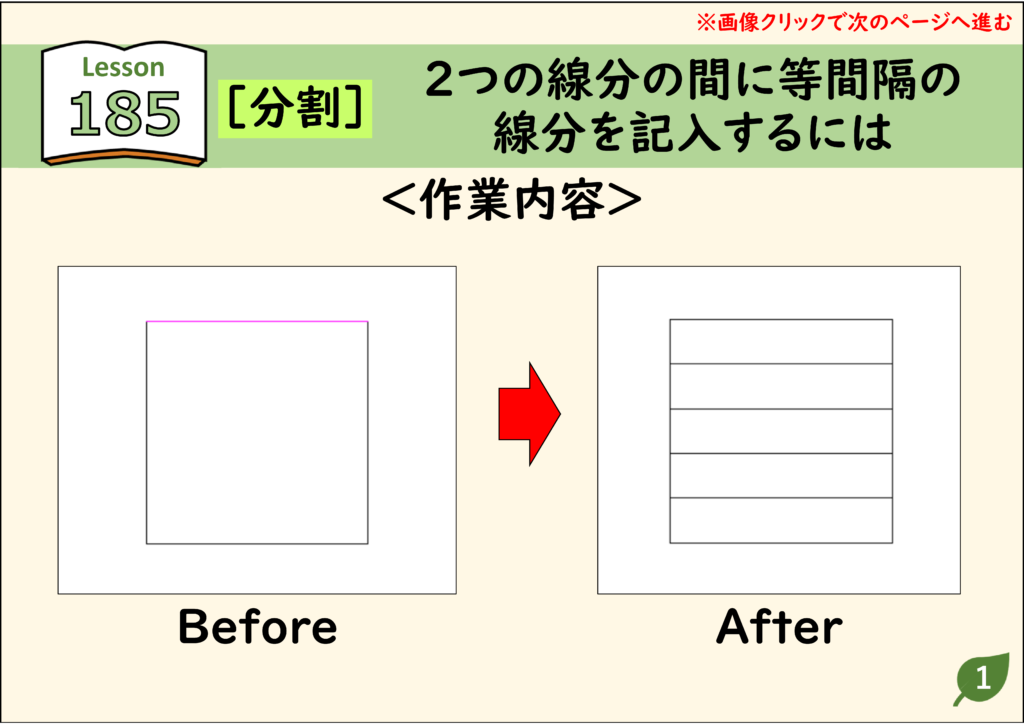

JwCAD(JWW)で2本の線の間に等間隔で線を引くときは、［分割］コマンドの［等距離分割］を使います。分割数で指定する方法と、間隔(距離)で指定する方法があります。画像をクリックすると、次の手順へ進みます。
分割数を指定して等間隔に線を引く

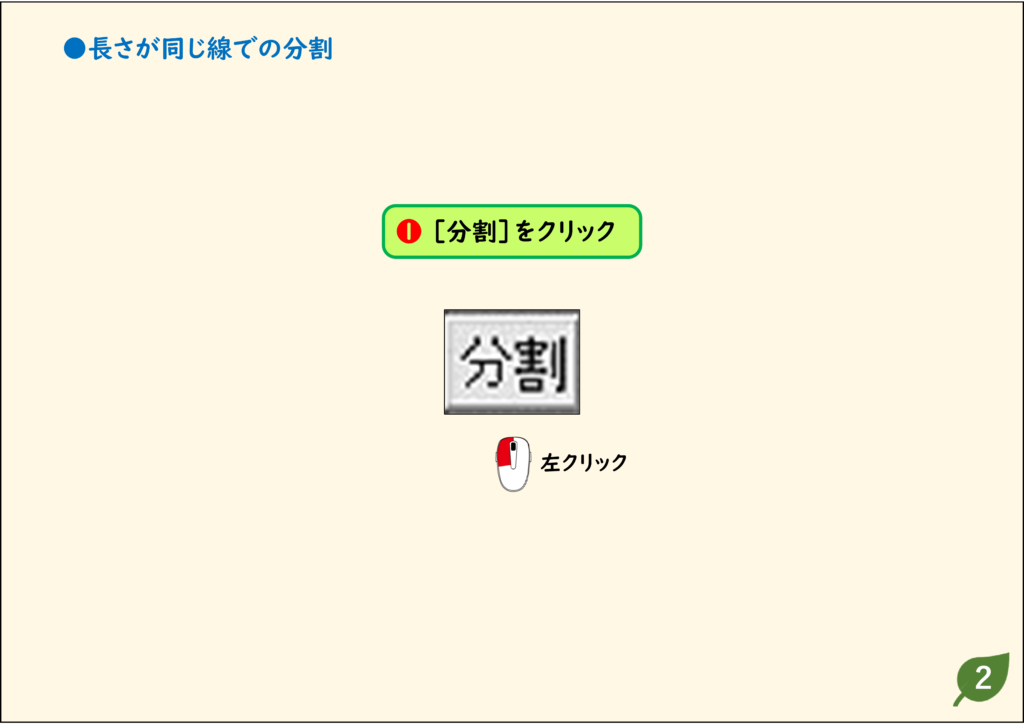

1．［分割］をクリックする
左のツールバーの［分割］をクリックします。

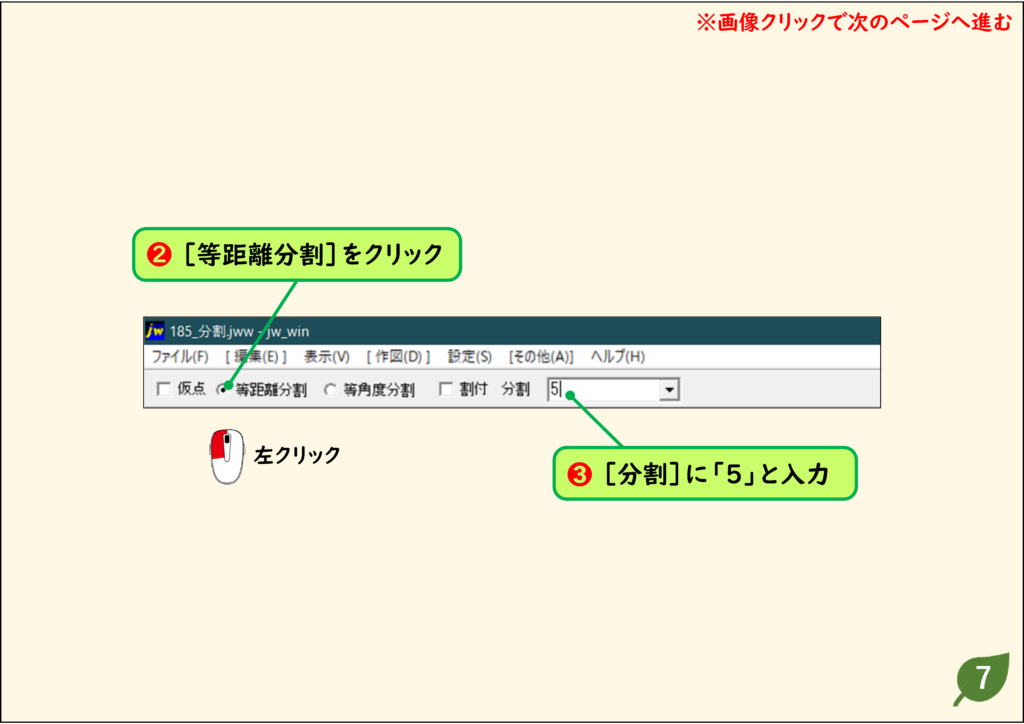

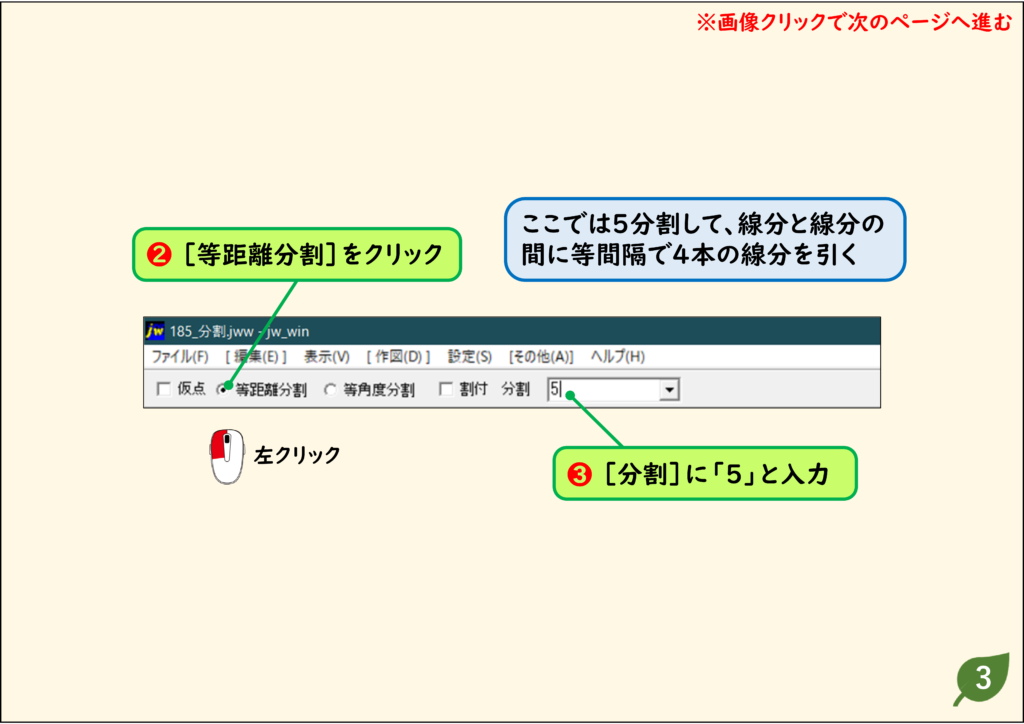

2．［等距離分割］を選び、［分割］に数を入れる
［等距離分割］をクリックし、［分割］に「5」と入力します(5分割すると、間に4本の線が引かれます)。

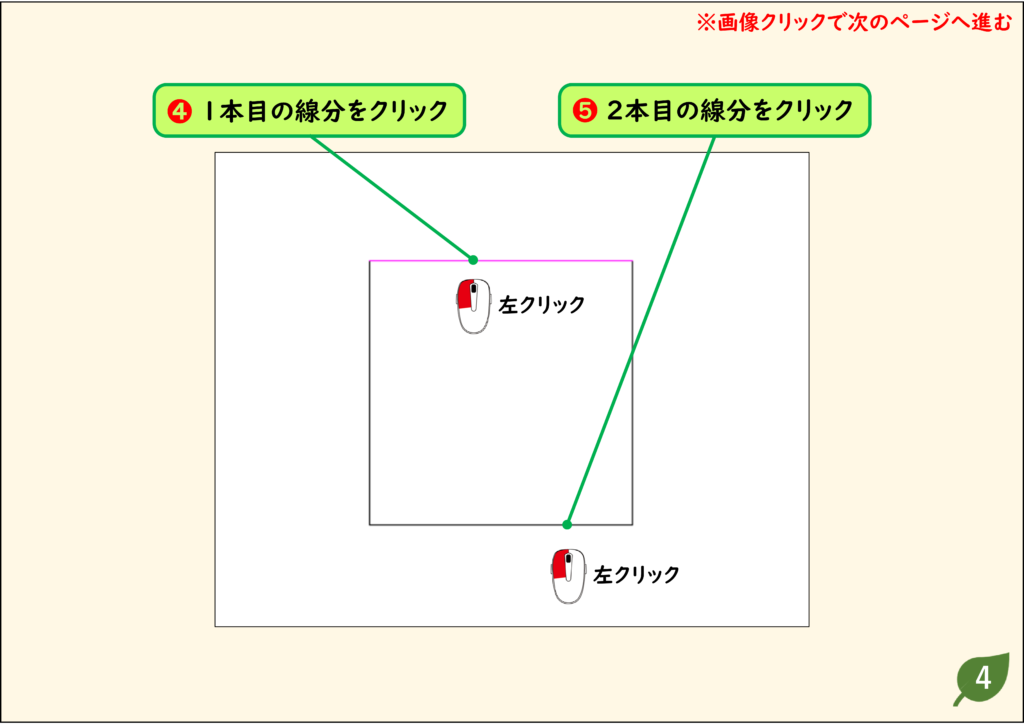

3．2本の線分をクリックする
1本目の線分と2本目の線分をクリックします。

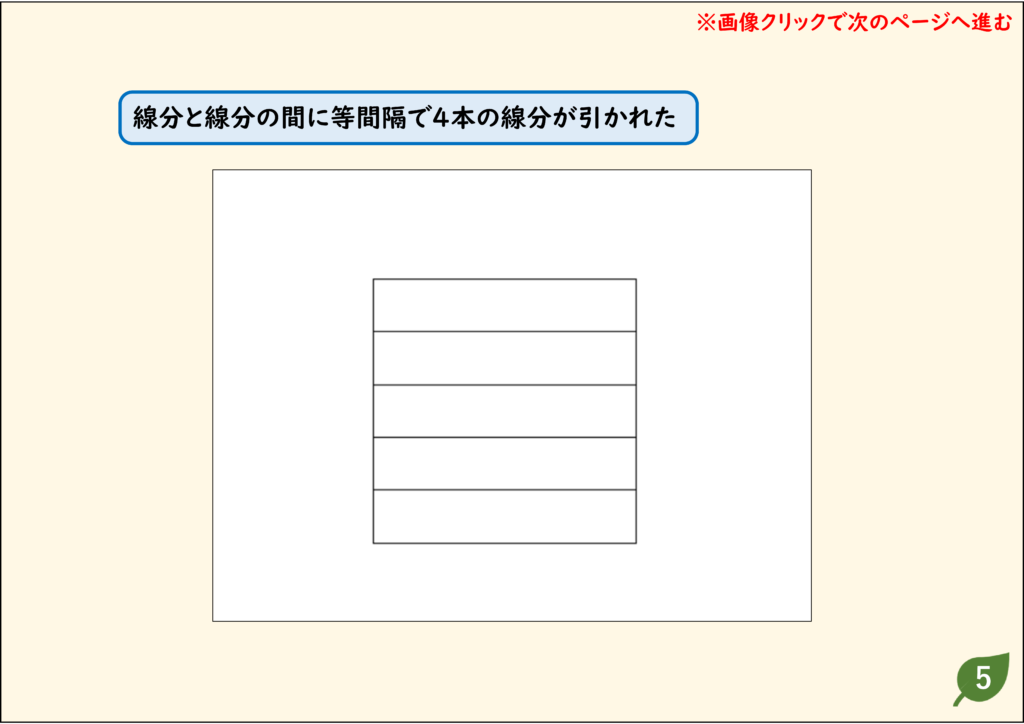

4．等間隔に線が引かれた
線分と線分の間に、等間隔で4本の線分が引かれます。

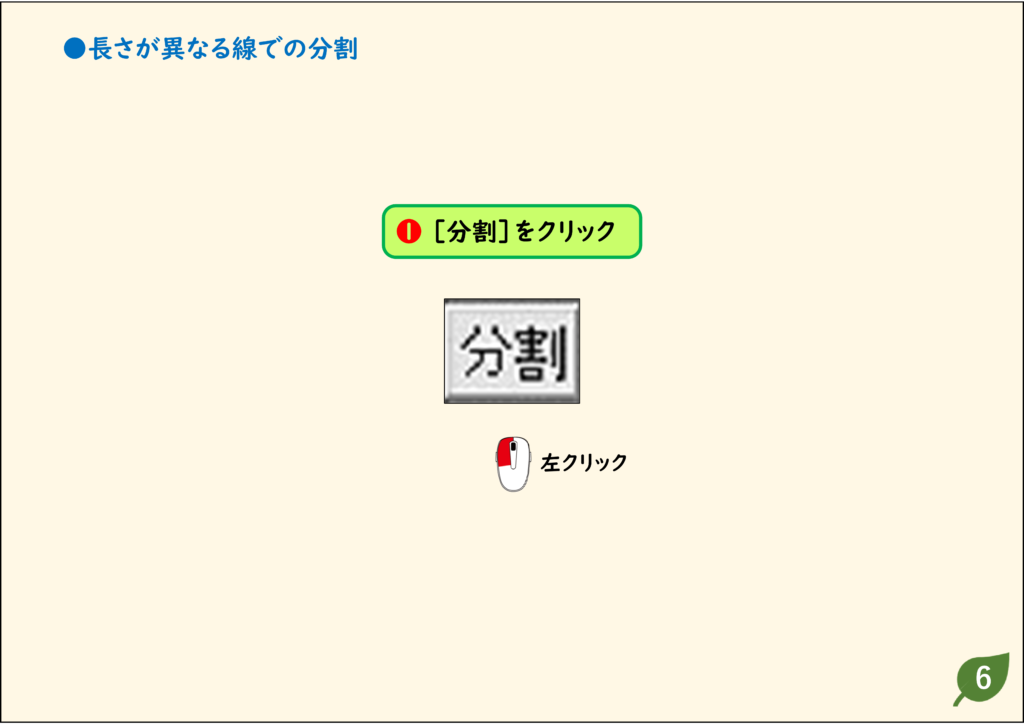

5．長さが異なる線の場合

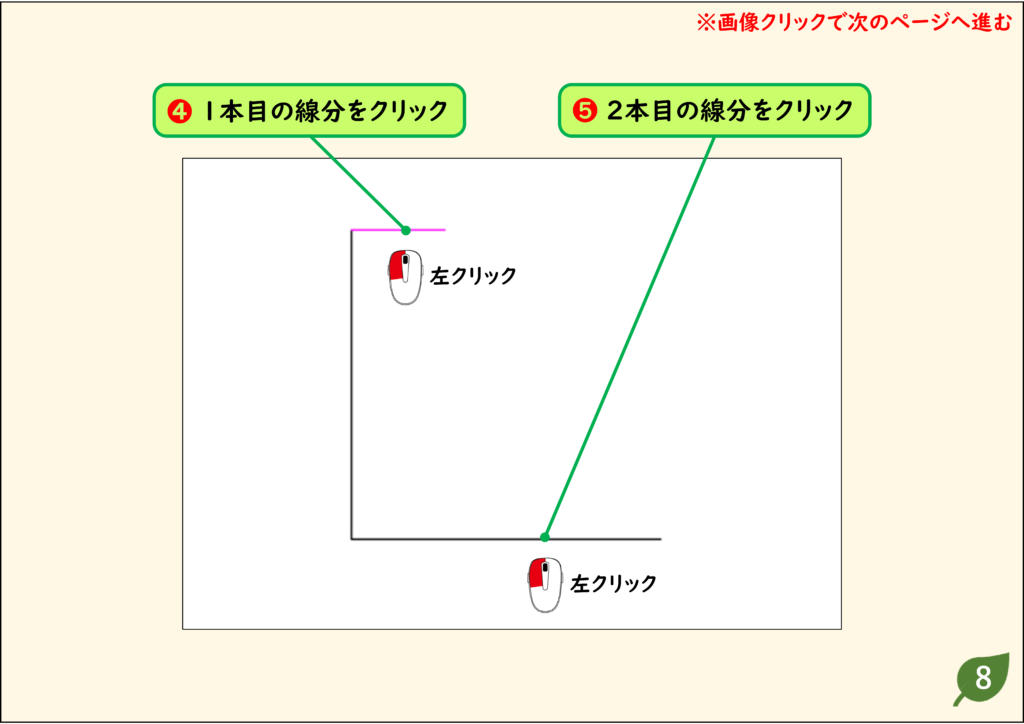

長さが異なる2本の線分でも、同じように［分割］に数を入れてクリックします。

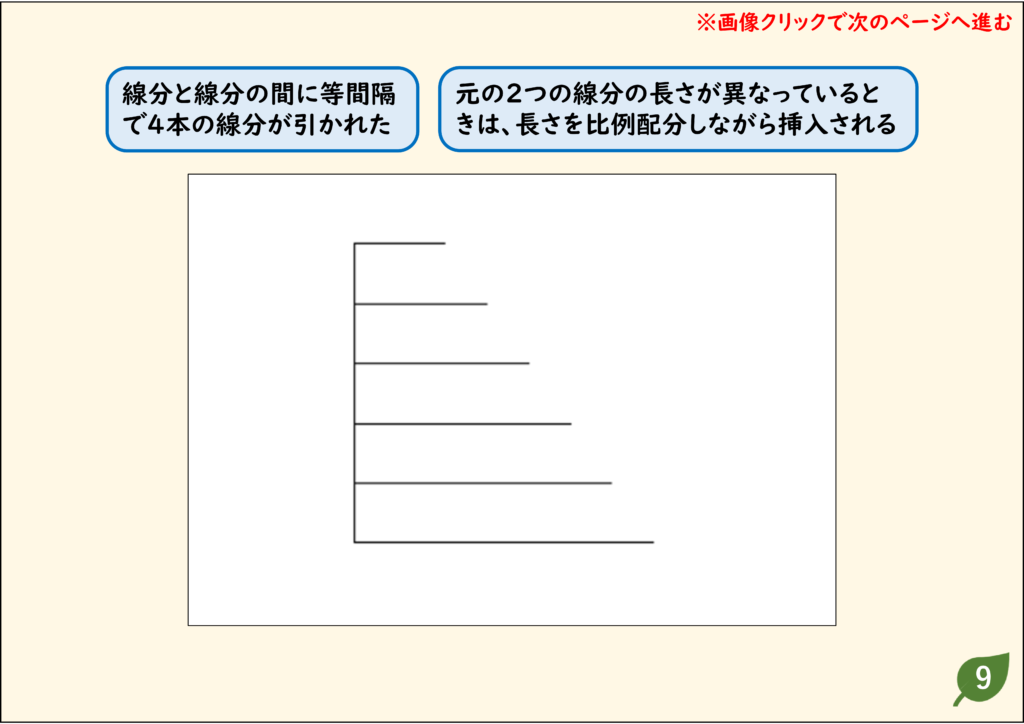

6．長さを比例配分しながら線が入る
元の2本の長さが異なっているときは、長さを比例配分しながら線分が挿入されます。
三角形の頂点と底辺の間に等間隔に線を引く
1．頂点を右クリックし、底辺をクリックする
［分割］→［等距離分割］で［分割］に「5」と入力します。三角形の頂点を右クリックし、底辺をクリックします。
2．頂点と底辺の間に線が引かれた
頂点と底辺の間に、等間隔で4本の線分が引かれます。
3．分割点を右クリックで指定する方法も
［分割］で［分割］に「3」と入力し、分割の始点を右クリック、底辺をクリックすると、三角形の高さの3分の1の位置に線が引けます。
4．三角形の高さの3分の1に線が引けた
高さを3分割した位置に線が引かれます。
指定した間隔で線を引く(割付)
1．［割付］にチェックを付け、［距離］を入れる
［分割］→［等距離分割］をクリックし、［割付］にチェックを付けて、［距離］に「10」と入力します。1本目と2本目の線分をクリックします。
2．10mm間隔で線が入った
先にクリックした線分から、10mm間隔で線分が挿入されます。距離によっては割り切れずに余る場合があります。
3．端数を両側に振り分ける(［振分］)
［割付］と［距離］に加えて［振分］にもチェックを付けて、2本の線分をクリックします。
4．端数が両端に振り分けられた
割り切れなかった端数が両端に振り分けられます。
5．ピッチ以下の間隔で等分する(［割付距離以下］)
［割付］と［距離］に加えて［割付距離以下］にチェックを付けて、2本の線分をクリックします。
6．入力値に近い距離で等分割された
入力した距離以下で、一番近い距離で等分割されます。
うまくいかないときの確認
線の数が思ったより1本少ない
［分割］の数は「区切る数」です。5分割なら間に4本の線が引かれます。
角度を等分したい
角度を等分割する方法を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
