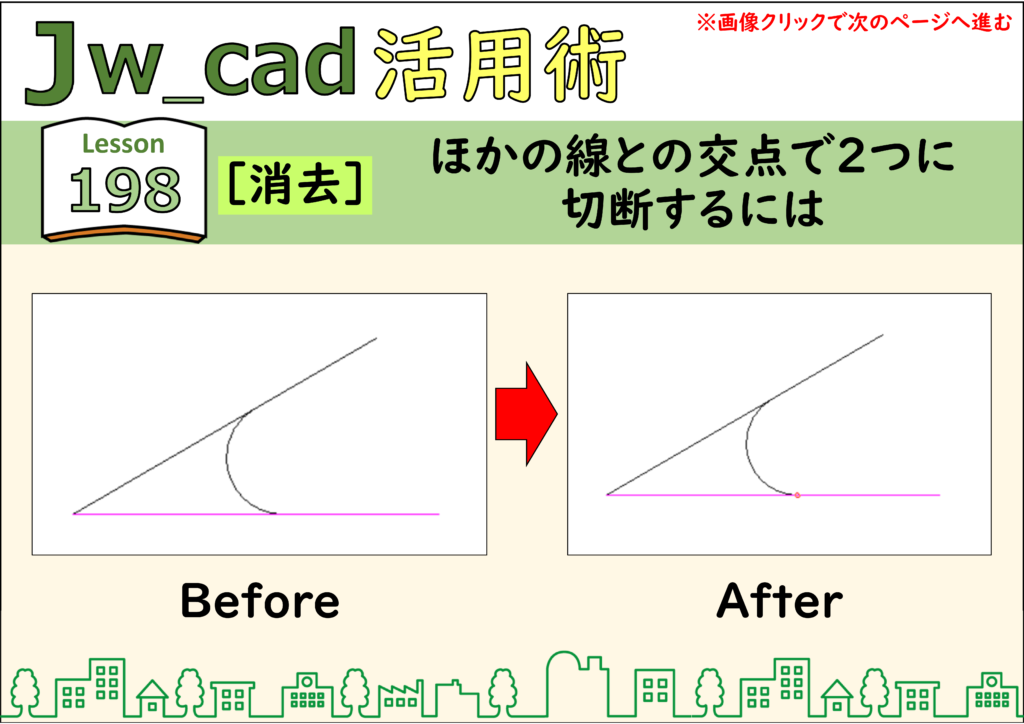

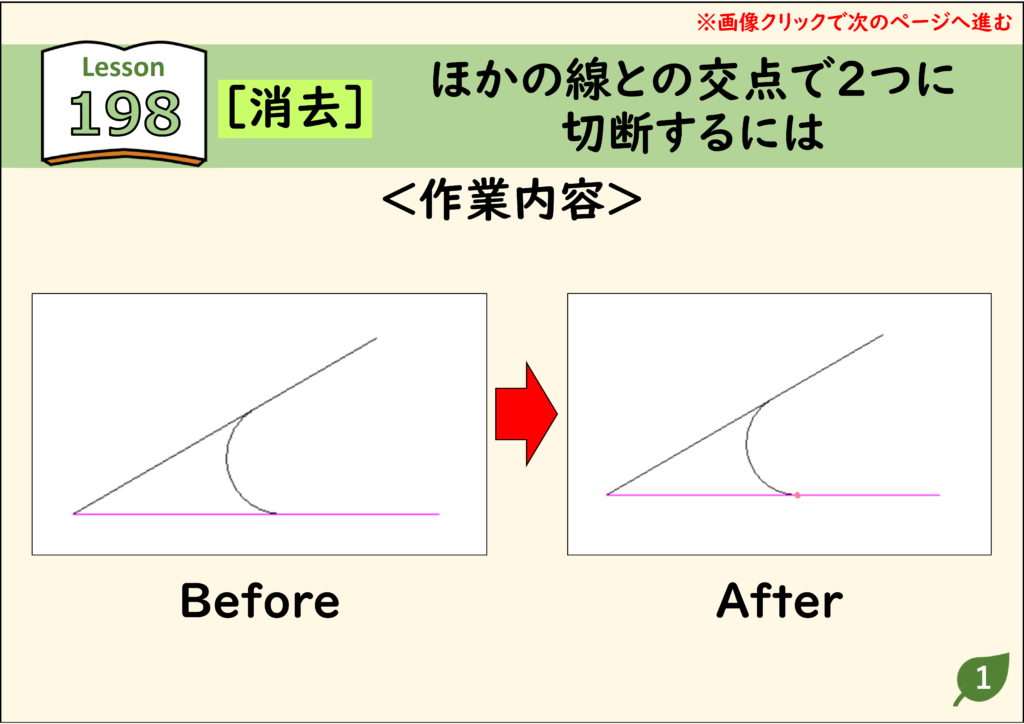

JwCAD（Jw_cad）でほかの線との交点で線を2つに切断する方法を、実際の操作画面の画像つきで解説します。使うのは［消去］コマンドです。操作は全4ステップです。
- ほかの線との交点で、線を2つに分割するには[図形消去]コマンドを使いましょう。
- ここでは[部分消し]の１点目と２点目を同じ点にすることで、1本の線を2つに分割しています。
目次
ほかの線との交点で線を2つに切断する手順（全4ステップ）

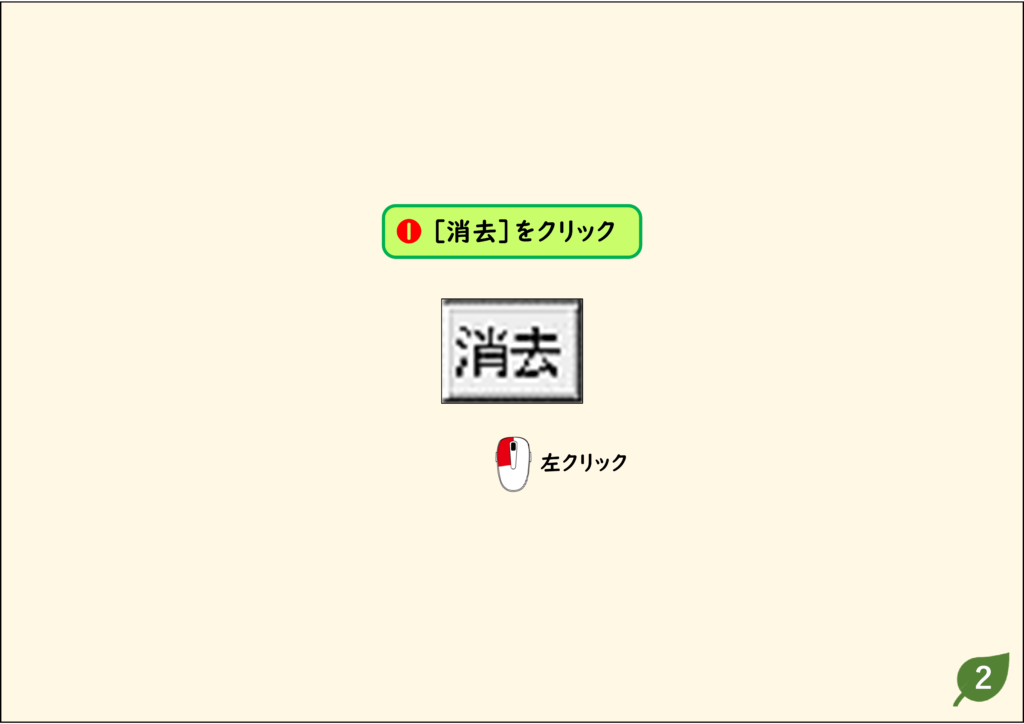

- ［消去］コマンドをクリックします。

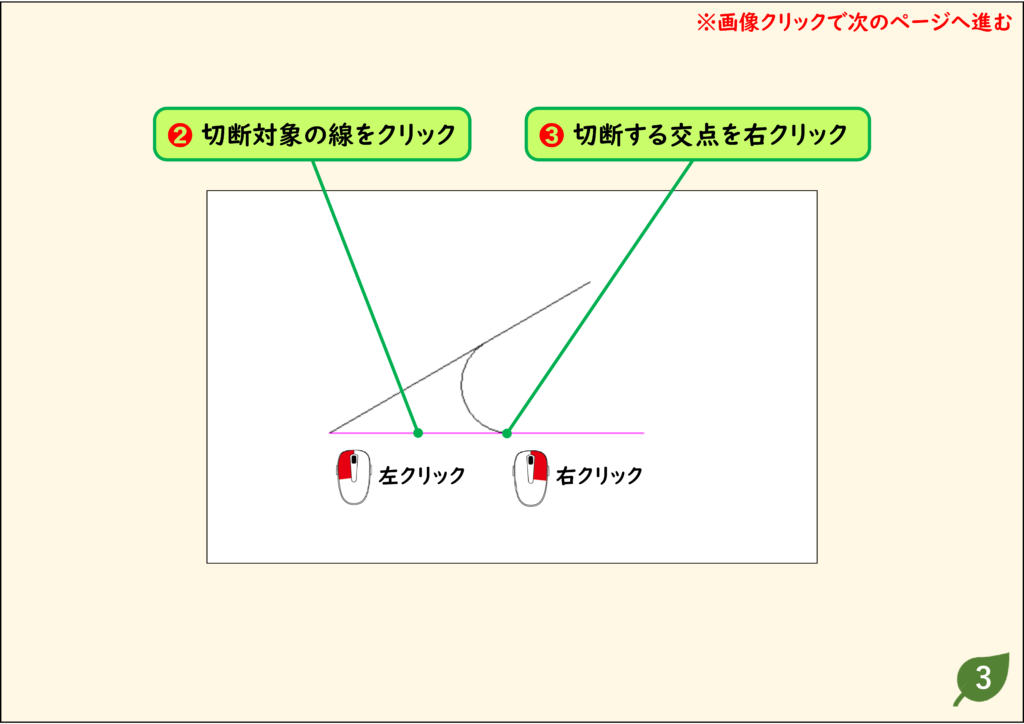

- 切断対象の線をクリックします。
- 切断する交点を右クリックします。

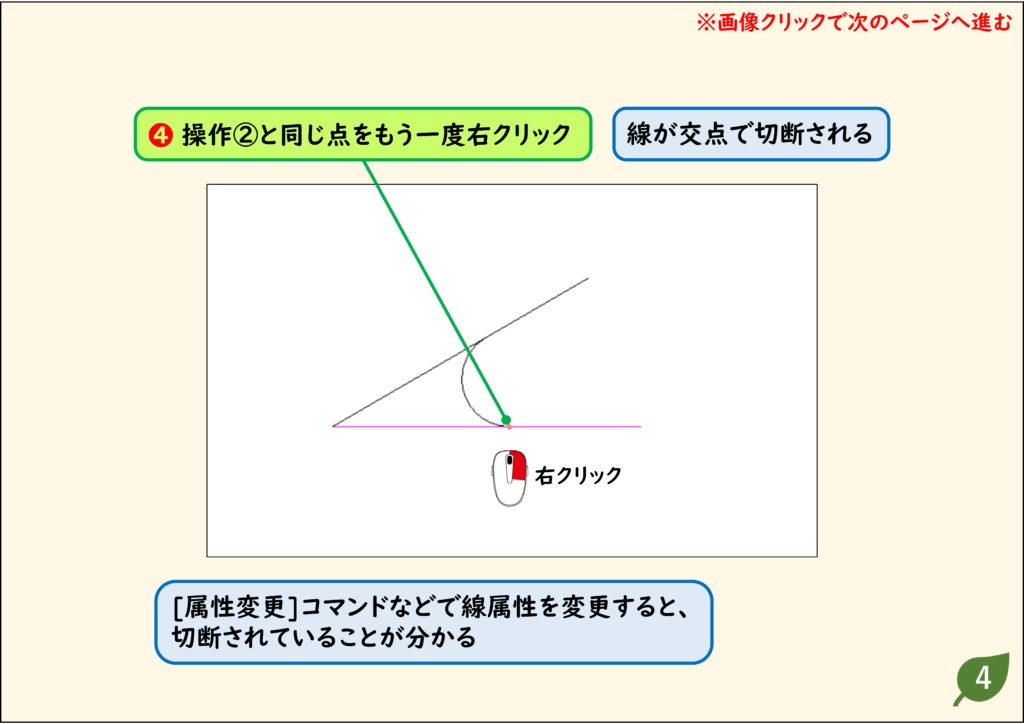

- 同じ交点をもう一度右クリックします。
結果：線が、ほかの線との交点で2つに切断されます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- 切断後は見た目が変わりません。［属性変更］コマンドなどで線属性を変更すると、切断されていることが分かります。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
CADデータ【ダウンロード】
《CADデータ》198.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
