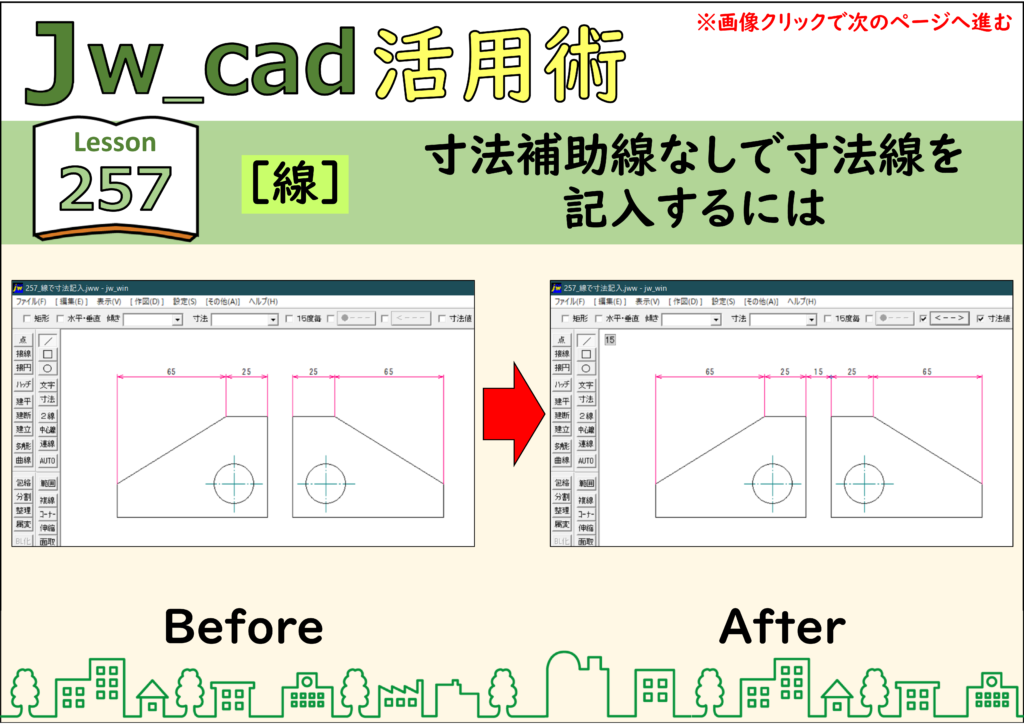

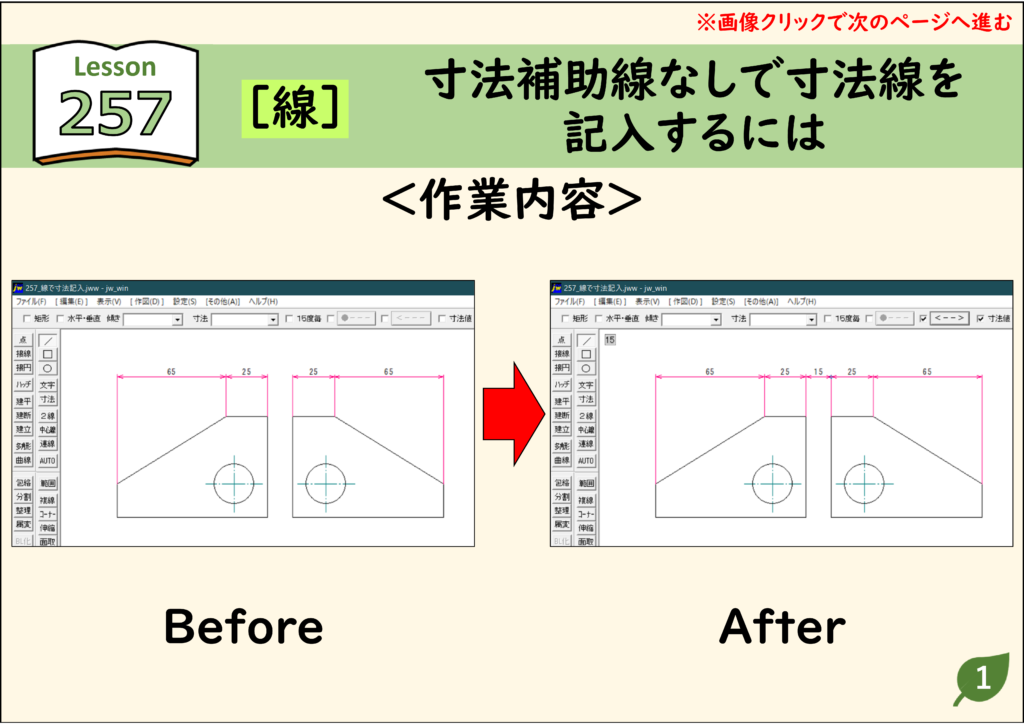

JwCAD（Jw_cad）で寸法補助線なしで寸法線を記入する方法を、実際の操作画面の画像つきで解説します。使うのは［線］コマンドです。操作は全6ステップです。
- 寸法を記入した後で形状を変更した場合など、後から一部の寸法を記入し直すことがあります。
- 寸法補助線が必要なければ［線］コマンドでも寸法の記入ができます。
目次
寸法補助線なしで寸法線を記入する手順（全6ステップ）

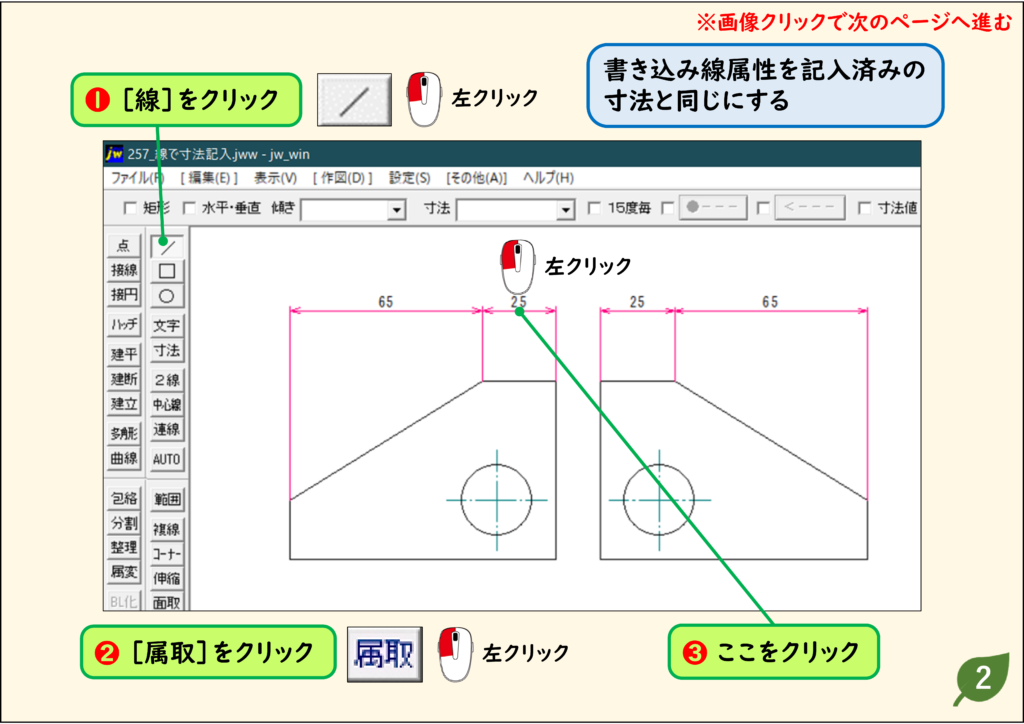

- ［線］コマンドをクリックします。
- ［属取］をクリックし、記入済みの寸法線をクリックします。書き込み線属性が、記入済みの寸法と同じになります。

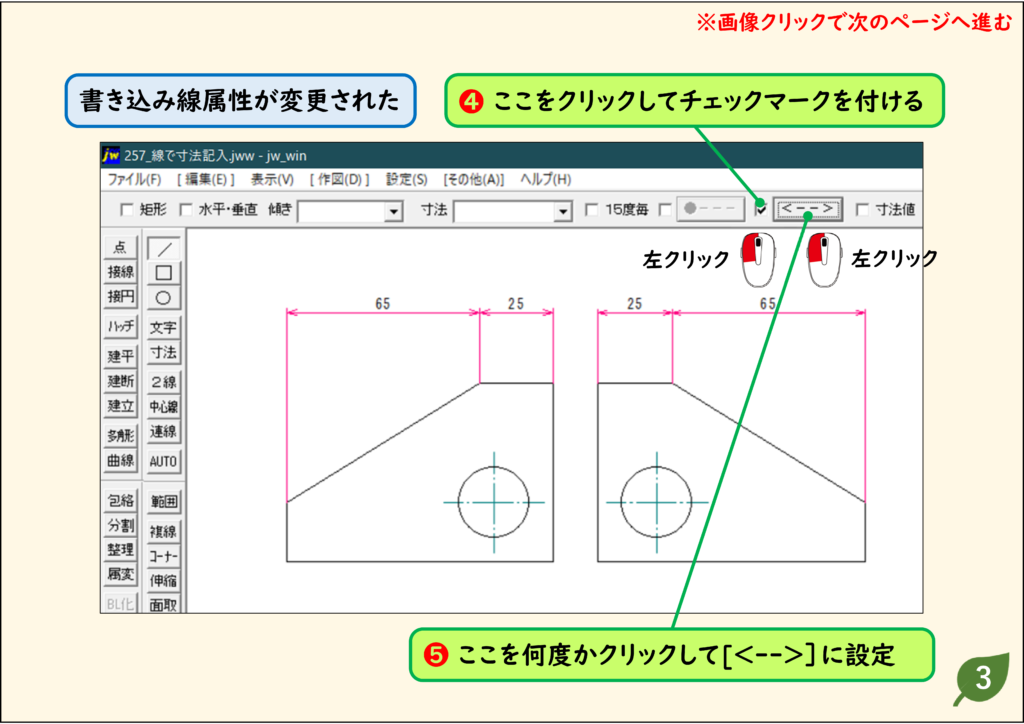

- コントロールバーの矢印のチェックボックスをクリックしてチェックマークを付け、右のボタンを何度かクリックして［＜－－＞］に設定します。

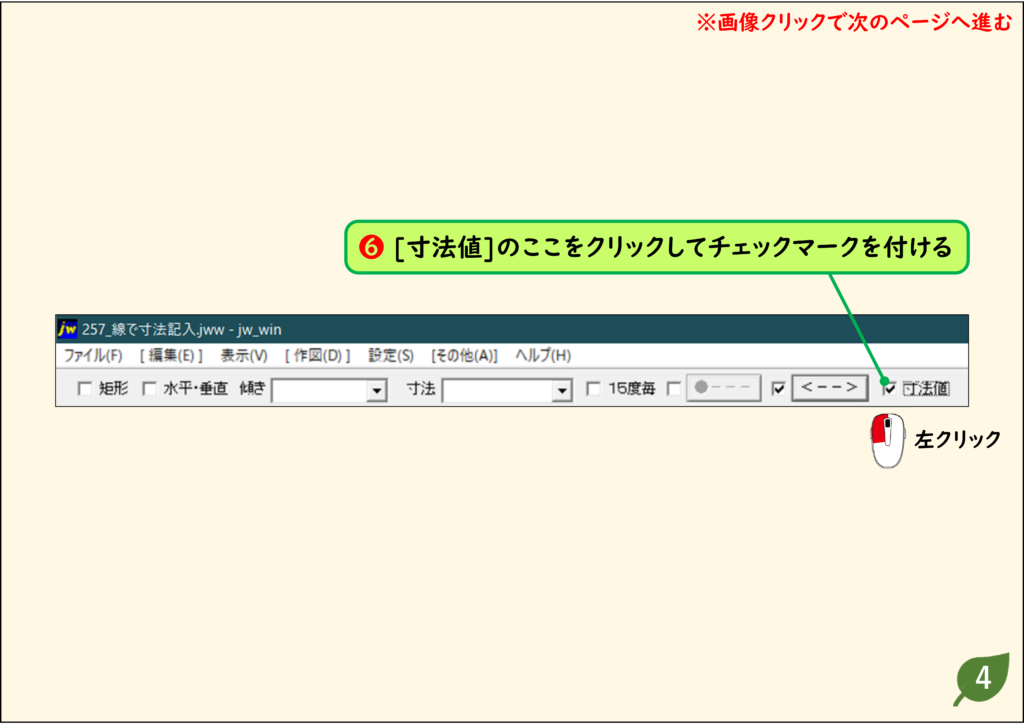

- ［寸法値］のチェックボックスをクリックして、チェックマークを付けます。

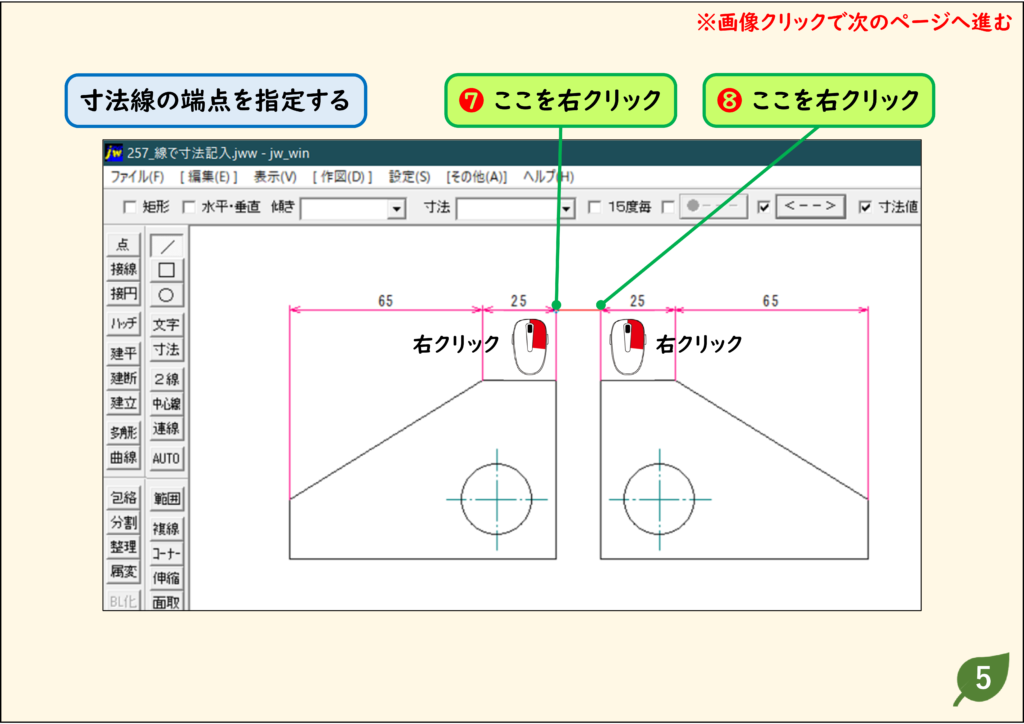

- 寸法線の一方の端点を右クリックします。
- もう一方の端点を右クリックします。

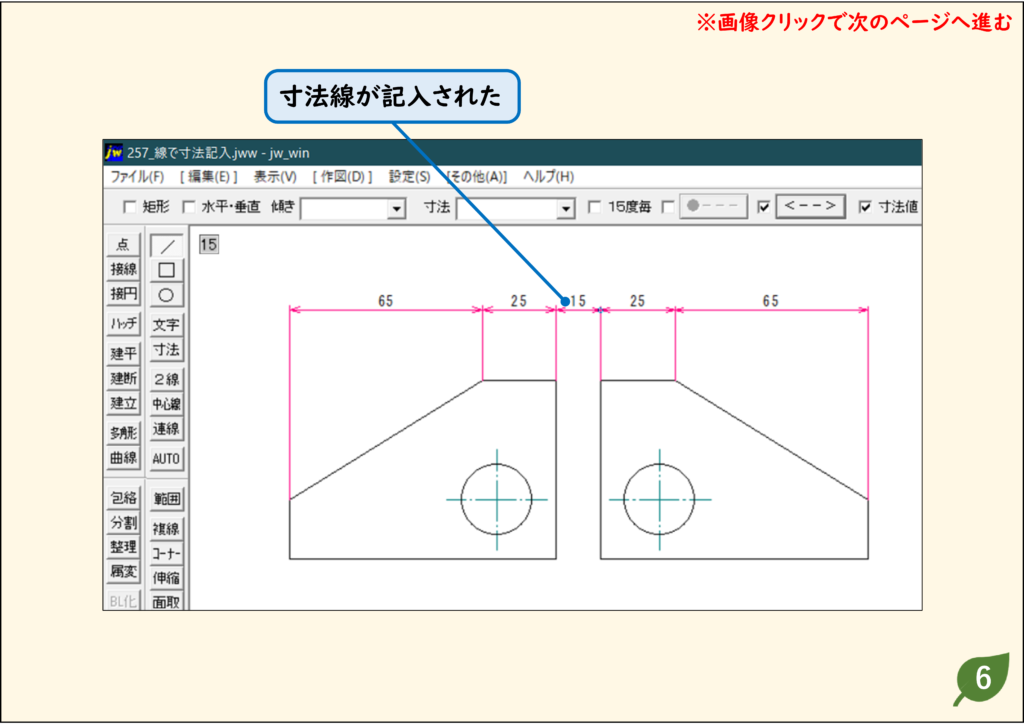

結果：寸法補助線なしで、矢印と寸法値の付いた寸法線が記入されます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- ［線］コマンドの［＜－－＞］と［寸法値］を使うと、寸法補助線（引出線）のない寸法線を記入できます。
- 先に［属取］で記入済みの寸法線を読み取っておくと、線色やレイヤがそろいます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
ステップ 05
ステップ 06
CADデータ【ダウンロード】
《CADデータ》257.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
