Jw_cad（JWW）に挿入した画像は、［画像編集］コマンドでトリミング（一部分の切り出し）や透過色の設定ができます。地図や写真の必要な部分だけを図面に残したいとき、画像の白い背景を透かして下の線を見せたいときに使います。このページでは、トリミング・トリミング解除・透過色設定の手順をまとめます。
画像をトリミングする
- メニュー［編集］→［画像編集］を選びます。
- コントロールバーの［トリミング］にチェックを入れます。

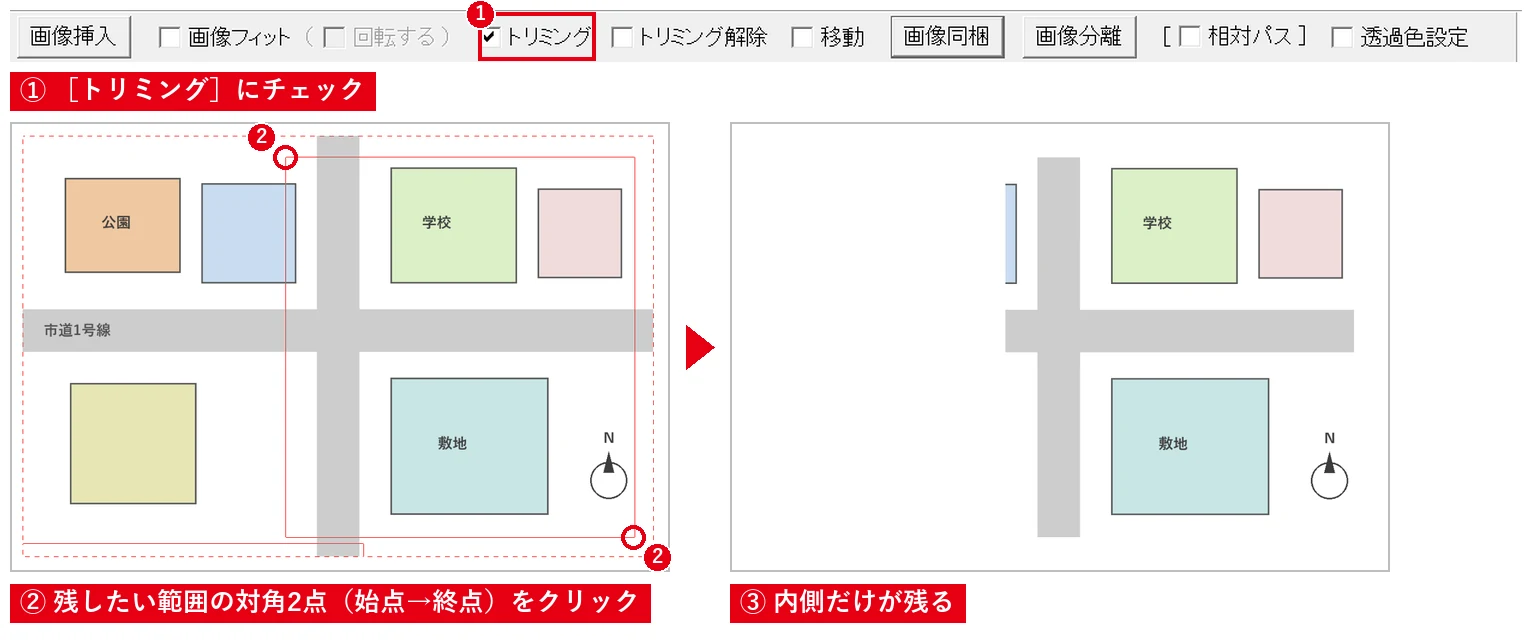

- 画像上で、残したい部分を囲む四角形の対角の2点（始点と終点）をクリックします。
囲んだ四角の内側だけが残ります（公式ヘルプより）。画像の挿入や大きさの変え方はJwCADの画像の使い方まとめ、画像のサイズを変更する方法で解説しています。
トリミングを元に戻す
- ［画像編集］を選び、コントロールバーの［トリミング解除］にチェックを入れます。
- トリミングした画像をクリックすると、元の画像全体に戻ります。
トリミングしても画像の切り取った部分は失われていないので、あとから範囲を変えたくなったら、解除してからトリミングし直せます。
画像の色を透過させる
- ［画像編集］を選び、コントロールバーの［透過色設定］にチェックを入れます。
- 透過させたい画像をクリックすると、「透過色設定」ダイアログが表示されます。
- 透過させたい色をRGB値で入力し、［OK］をクリックします。白い背景を透かすなら、白（R255・G255・B255）を指定します。

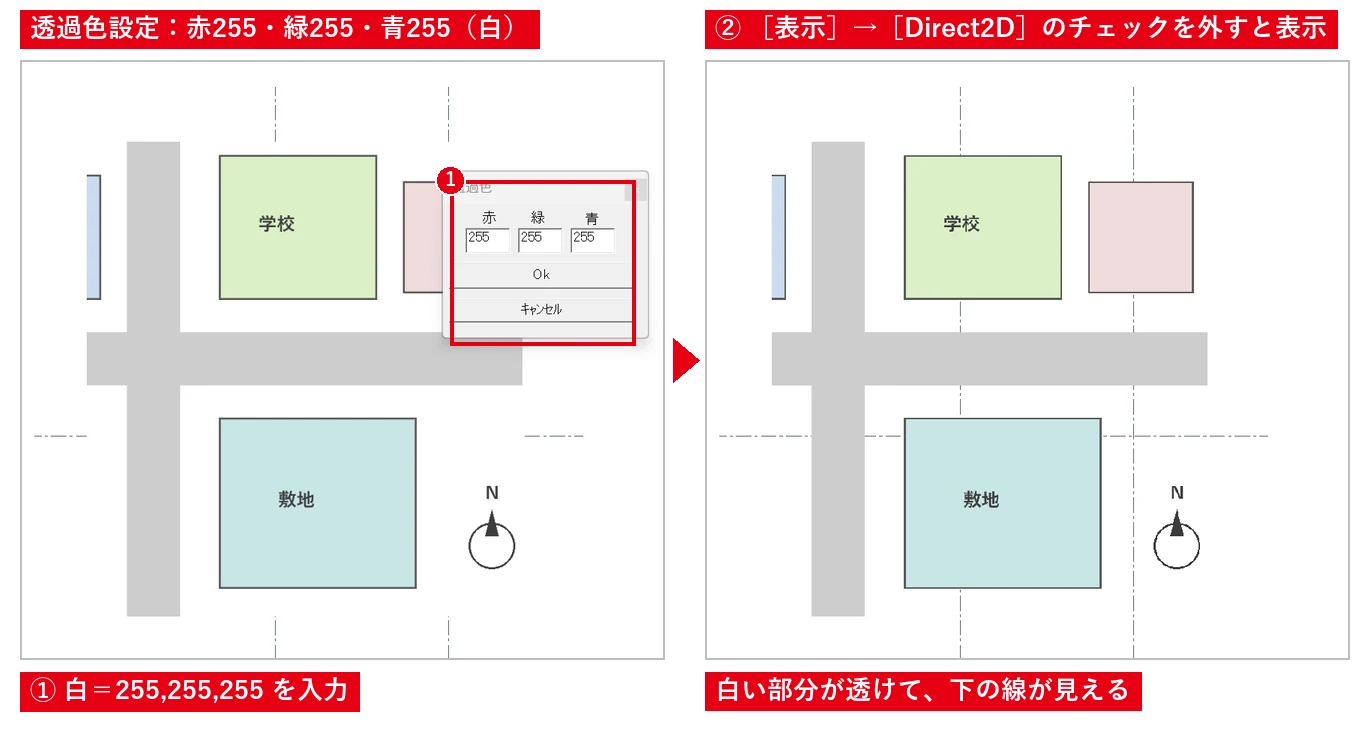

白を透過色にすると、画像の白い部分から下の線が見えます（画面で透けないときは［表示］→［Direct2D］を外す）。
画面で透けないとき：メニュー［表示］の［Direct2D］にチェックが入っていると、透過色を設定しても画面では透けて見えません。チェックを外すと、すぐに透過して表示されます（Ver.8.25aで確認）。
Jw_cadの更新履歴には、透過色設定で画像の部分を右クリックすると、その部分の色を読み取れるようにした、とあります。色の数値がわからないときに試してみてください。
反対に、画像を透過させたくない場合は、メニュー［設定］→［基本設定］→［一般(1)］タブの［透過属性］で設定します（更新履歴より）。
透過した画像を印刷するときの注意
公式ヘルプによると、透過した画像は、プリンタドライバが透過に対応していないと透過した形で印刷されないことがあります。画面では透けているのに印刷すると背景が出る場合は、いったんPDFに出力してから印刷する方法を試してください（JWWをPDFに変換する方法）。回転した画像がプリンターに出力されない場合も、PDFを経由する方法が案内されています。
よくある質問
トリミングの四角を斜めにできますか？
トリミングは四角形（矩形）の範囲で行います。斜めや丸い形に切り抜きたい場合は、画像編集ソフトで加工してから挿入してください。
画像の縦横比を変えたい
公式ヘルプによると、画像の縦横比の変更はJw_cadでは行えません。事前に画像編集ソフトで変更しておきます。
画像を図面と一緒に渡したい
画像は通常、別のファイルとして参照されています。［画像編集］の［画像同梱］で画像をJWWファイルに含めておくと、相手先でも画像が表示されます（画像の使い方まとめ）。
※操作手順はJw_cad Ver.8.25の公式ヘルプ（［編集］→［画像編集］の「トリミング」「トリミング解除」「透過色設定」、および更新履歴）をもとにしています（2026年10月時点）。
