Jw_cad（JWW）には、AutoCADやOfficeのような「グループ化」という名前のコマンドはありません。複数の線や文字をひとまとめにして扱いたいときは、［編集］→［ブロック化］を使うのが基本です。ブロックにした図形は、クリック1回で全体を選んだり、移動・複写したりできます。このページでは、ブロック化の手順と、目的に応じたほかの「まとめ方」を比較します。
まとめ方の比較
| 方法 | できること | 向いている場面 |
|---|---|---|
| ブロック化 | 選んだ図形を1つのブロック図形にする。名前を付けられ、同じブロックをまとめて編集できる | 家具・器具・記号など、何度も使う部品 |
| 図形登録 | 図形をファイル（.jws）として保存し、ほかの図面でも呼び出せる | 図面をまたいで使う部品 |
| 線記号変形の「グループ化」 | 線記号変形で描いた記号をまとめて選べるようにする | 引出線・配管記号など |
| ソリッドの「曲線属性化」 | 複数のソリッド（塗りつぶし）を1つとして扱い、色変更・消去を1回で行う | 複雑な形の塗りつぶし |
（線記号変形のグループ化とソリッドの曲線属性化は公式ヘルプより）

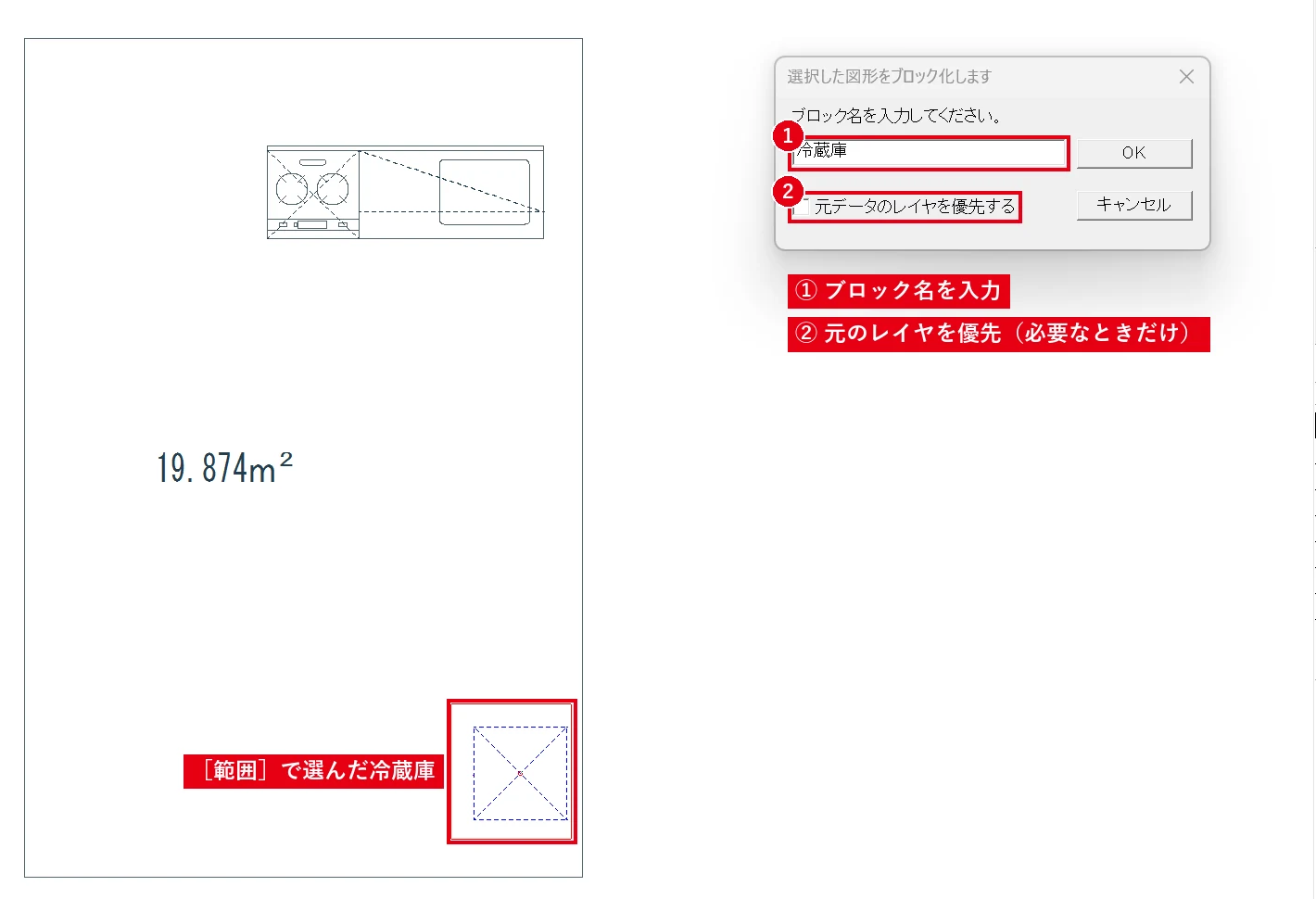

ブロック化する手順
- メニュー［編集］→［範囲選択］で、まとめたい図形を囲みます（文字も含めるなら範囲の終点を右クリック）。ブロックの基準点を決めたいときは、コントロールバー［基準点変更］で指定します。
- 図形が選ばれた状態で、メニュー［編集］→［ブロック化］を選びます（何も選んでいないと選べません）。
- 表示されるダイアログでブロック名を入力して［OK］を押します。
ブロックにした図形は、［範囲選択］や［消去］でクリックすると全体がまとめて選ばれます。中身を少し直したいときは［ブロック編集］を使います。手順の詳細はブロック図形を解除・編集する方法をご覧ください。
グループ（ブロック）を解除する
［範囲選択］でブロックを選んでから［編集］→［ブロック解除］を実行すると、元の線や文字に戻せます（公式ヘルプより）。ブロックの中にさらにブロックがある（入れ子になっている）場合は、解除を繰り返します。
そのほかのまとめ方
よく使う部品として保存する（図形登録）
メニュー［その他］→［図形登録］で、選んだ図形を.jwsファイルとして保存しておくと、［その他］→［図形］からいつでも呼び出せます（図形登録とパラメトリック変形まとめ、付属図形の使い方）。
レイヤでまとめる
「あとでまとめて表示・非表示を切り替えたい」「まとめて消したい」だけなら、ブロックにせず、同じレイヤに描いておくのも手軽な方法です（レイヤーの使い方）。
属性でまとめて選ぶ
同じ線色・線種・レイヤの図形だけを選びたいときは、範囲選択の［属性選択］で絞り込めます（範囲選択まとめ）。
よくある質問
受け取った図面の図形が1回のクリックで全部選ばれてしまう
ブロック図形になっている可能性があります。［ブロック解除］で解除すると、1本ずつ編集できるようになります。
DXFで渡すとブロックはどうなりますか？
相手のCADでの扱いは形式や設定によって変わります。相手が編集しやすいよう、必要に応じてブロックを解除してから渡すことも検討してください（JWWとDWGを変換する方法）。
