Jw_cad（JWW）には、図面に書かれた数字をまとめて計算する［表計算］コマンドがあります。部屋ごとの面積や数量表の数字を範囲選択で囲むと、合計を図面上に書き込んでくれるので、電卓で打ち直す必要がありません。このページでは、［表計算］での合計・掛け算のやり方と、三角形の面積などを公式で計算する［式計算］の使い方をまとめます。
数字の合計を書き込む（範囲内合計）
メニュー［その他］→［表計算］で使います。数字は文字として図面に書かれている必要があります。

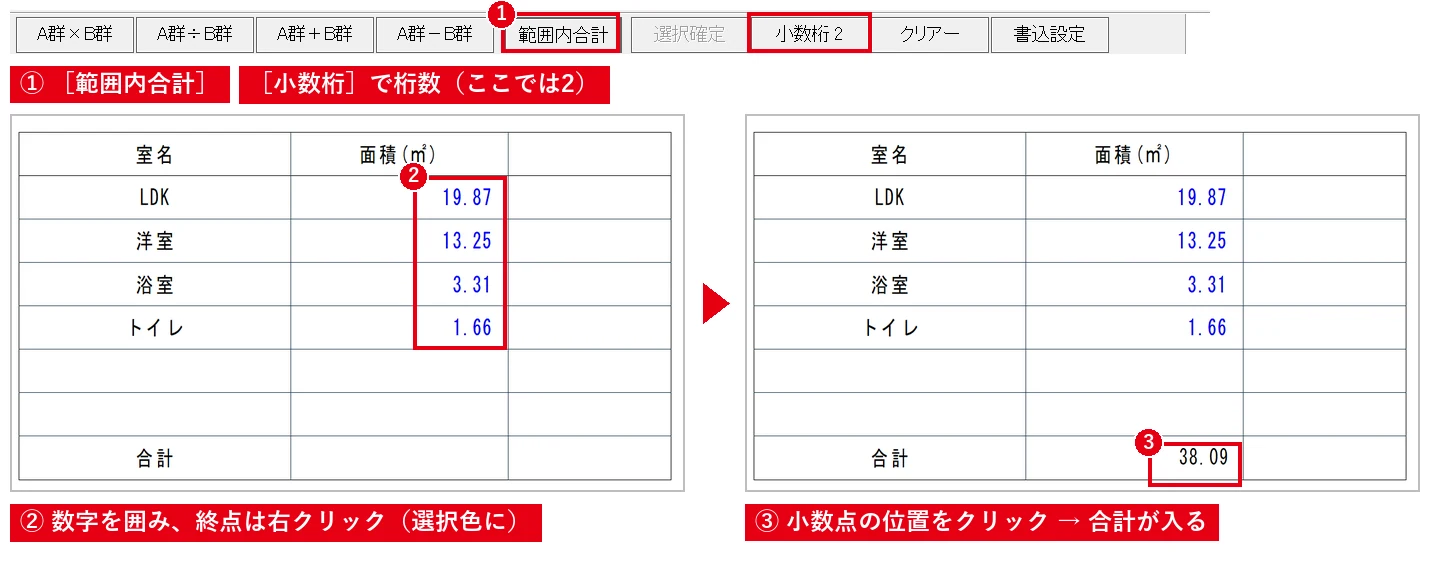

- メニュー［その他］→［表計算］を選びます。
- コントロールバー［範囲内合計］を左クリックします。
- 合計したい数字を囲むように範囲の始点をクリックし、終点を右クリックすると選択が確定します。
- 合計を書き込む位置（小数点の位置）をクリックすると、合計値が書き込まれます。
- 小数点以下の桁数はコントロールバーの［小数桁］で変えます（クリックするたびに 3→4→F→0→1→2 と切り替わります）。書き込まれる文字の大きさは［書込設定］の文字種で決まり、初期値（文字種2）では小さめなので、表の文字に合わせておきます。
範囲の終点を左クリックで指示すると、すぐには確定せず［選択確定］［追加範囲］［除外範囲］が使える状態になります。選び忘れた数字を足したり、余計な数字を外したりしてから［選択確定］をクリックします（公式ヘルプより）。
2列の数字を掛け算・割り算する（A群×B群）
「単価×数量」のように、2つの列を行ごとに計算できます。
- ［表計算］のコントロールバーで［A群×B群］［A群÷B群］［A群＋B群］［A群－B群］から計算の種類を選びます。
- 1列目（A群）の数字を範囲選択し、終点を右クリックで確定します。
- 2列目（B群）の数字も同じように選んで確定します。
- 計算結果の小数点の横位置をクリックすると、上の行から順に計算結果が書き込まれます。縦位置はB群と同じ行になります。
A群とB群の数字の個数が違うと、少ないほうの最後の数字で残りが計算されます（公式ヘルプより）。行がそろっているか確認してから実行しましょう。
小数桁・カンマ・単位の設定
- 小数桁：コントロールバー［小数桁 3］をクリックするたびに 3→4→F（有効桁）→0→1→2→3 と切り替わります。
- 書込設定：［書込設定］をクリックすると、書き込む文字種（文字1～10）、小数部の0表示の有無、3桁ごとのカンマの有無、四捨五入・切り捨て・切り上げを選べます。
- 単位：［(m) mm変換］にすると、数字の後ろに「m」が付いた値をmmに変換して計算します。［(m)無変換］では変換しません。
面積表でm²の値を合計するときは、小数桁と四捨五入の設定を先に合わせておくと、表の数字と合計の端数がずれにくくなります。
［式計算］で公式を使って計算する
メニュー［その他］→［式計算］は、あらかじめ用意された計算式を実行する「プログラム電卓」です。初期状態では、Jw_cadに付属するファイル「KEISAN.JWM」の内容で、［日影倍率］［ヘロン公式］［三斜面積計算］［RC断面算定］などの項目がコントロールバーに表示されます（公式ヘルプより）。
例：3辺の長さから三角形の面積を求める（ヘロン公式）

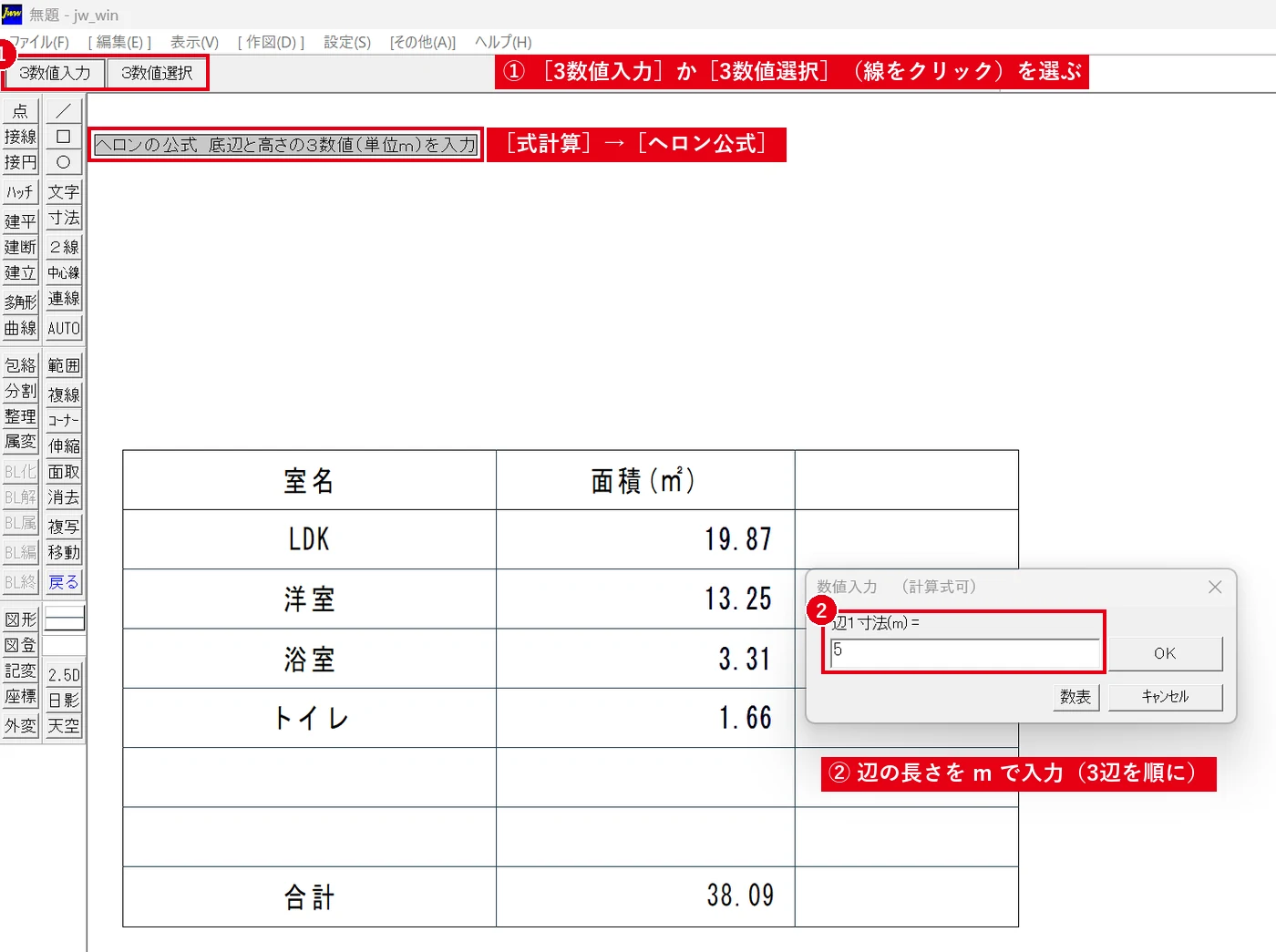

- ［その他］→［式計算］を選び、コントロールバー［ヘロン公式］をクリックします。
- ［3数値入力］をクリックし、表示される「数値入力」ダイアログに辺1～辺3の長さ（m）を入力して［OK］を押します。
辺の長さを順に入れると、三角形の面積が計算されて仮表示されます。 - 計算結果が仮表示されるので、書き込む位置をクリックします。
図面に三角形の3辺の寸法が書いてあるなら、［3数値選択］を選んで3つの数字を範囲選択するだけで計算できます。敷地の三斜求積のように三角形が多いときに便利です。
計算式はテキストファイル「KEISAN.JWM」「KEISAN1.JWM」～「KEISAN9.JWM」に書かれていて、自分で作成・変更することもできます。［Shift］と［Ctrl］を押しながらコントロールバー［0］をクリックすると、外部エディタで編集できます。
よくある質問
数字を選んでも計算されません
計算できるのは文字として書かれた数字です。線で描いた数字や、画像の中の数字は対象になりません。また、選択範囲に数字が入りきっているか、選択色で表示されているかを確認してください。
入力欄で簡単な計算をしたいだけです
［寸法］や［傾き］などの入力欄には「1820/2」のような計算式をそのまま入力できます。詳しくはクロックメニューと入力操作のコツをご覧ください。
図形の面積を直接測りたい
面積や長さの測定は［その他］→［測定］を使います。範囲の文字を足す［表計算］とは別のコマンドです。
