Jw_cad（JWW）の操作に慣れるいちばんの近道は、寸法の決まった図形を、見本どおりに描いてみることです。このページでは、初心者向けの練習図面6枚（PDF・A4横）を無料で配布しています。矩形・円・複線・面取り・2線・寸法の順に、1枚ずつ取り組めるようにしました。印刷して手元に置き、Jw_cadで同じ図形を描いてみてください。
練習のしかた
- 練習図面のPDFを開いて印刷するか、画面の横に表示しておきます。
- Jw_cadを起動し、用紙サイズをA4、縮尺を1/1にします（練習5の間取りは、見やすい縮尺に変えて構いません）。
- 見本の寸法を見ながら、指定のコマンドで同じ図形を描きます。線と線をつなぐときは右クリック（読取点）を使いましょう。
- 描き終わったら、［測定］で長さを測って、寸法どおりに描けているか確認します（測り方はこちら）。
マウス操作に不安がある方は、先に画面移動・拡大縮小のやり方を読んでおくとスムーズです。
練習図面（PDF・無料）

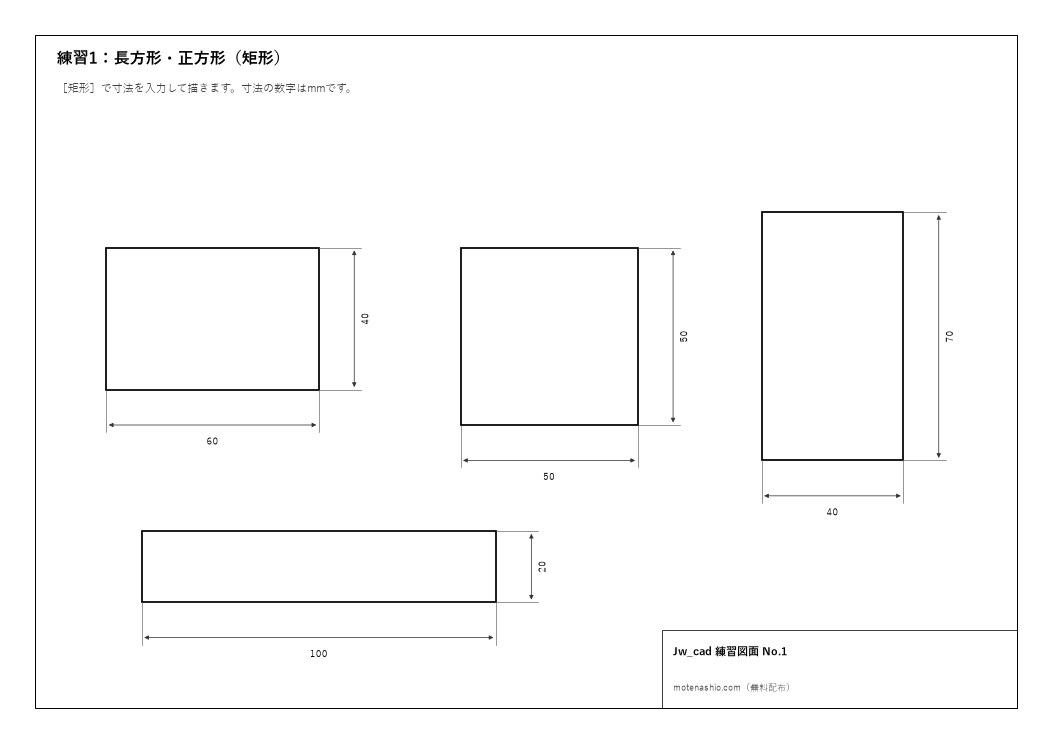

練習1：長方形・正方形（矩形）
［矩形］で幅と高さを入力して描く練習です。4つの長方形を、寸法どおりに描きます。使うコマンドは矩形まとめで解説しています。

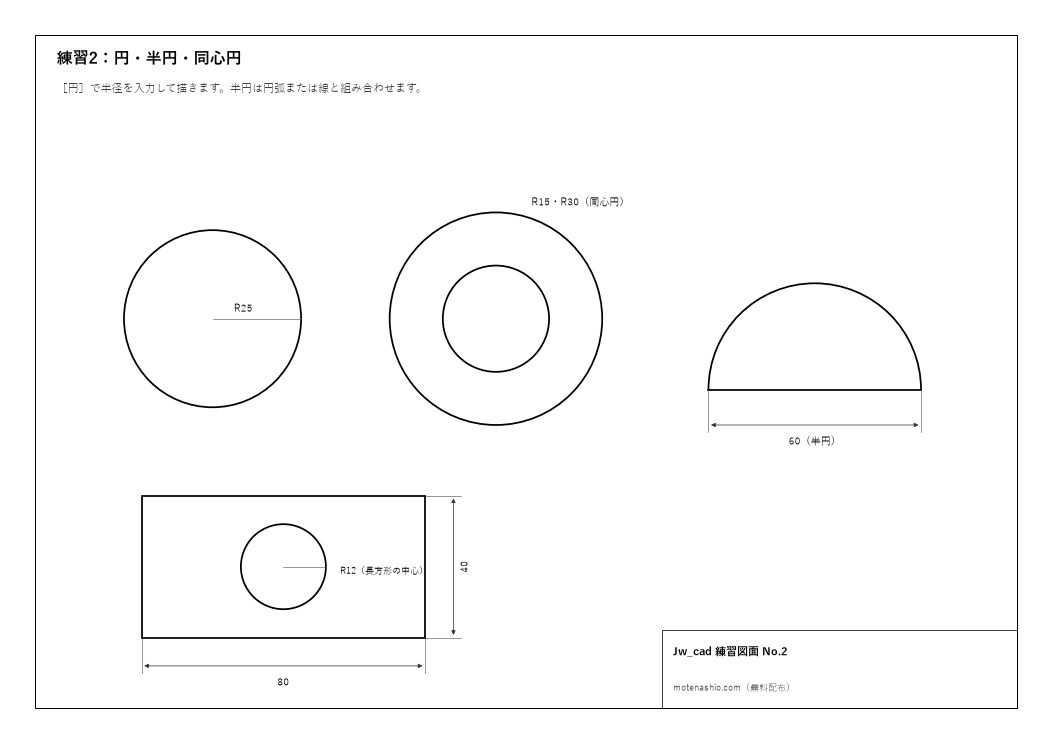

練習2：円・半円・同心円
［円］で半径を入力して描く練習です。長方形の中心に円を置く問題では、中心の取り方（読取点）も練習できます。使うコマンドは円まとめで解説しています。

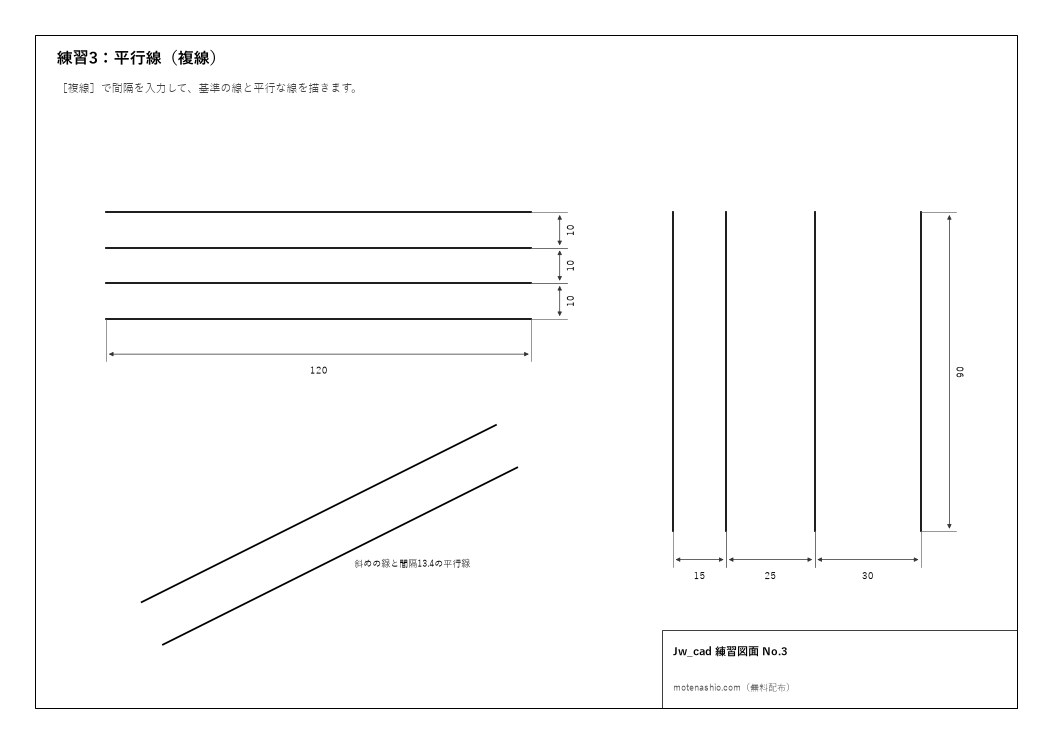

練習3：平行線（複線）
［複線］で間隔を入力し、平行な線を続けて描く練習です。斜めの線の平行線もあります。使うコマンドは複線まとめで解説しています。

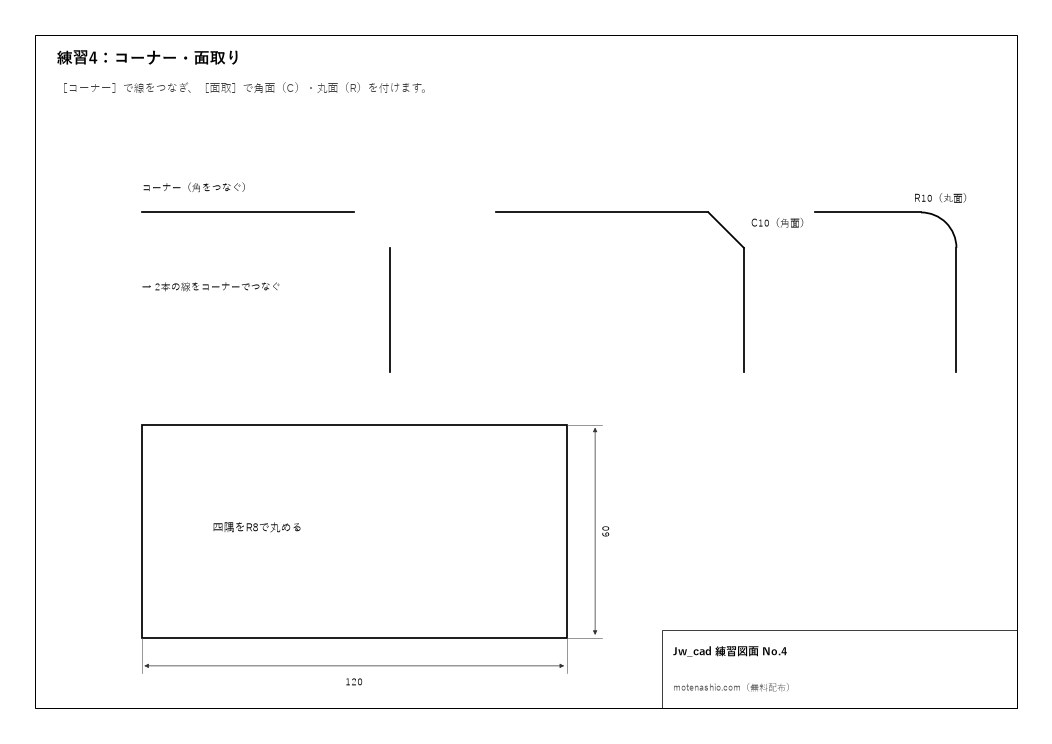

練習4：コーナー・面取り
［コーナー］で離れた2本の線をつなぎ、［面取］で角面（C10）・丸面（R10）を付ける練習です。最後に長方形の四隅をR8で丸めます。使うコマンドは面取まとめで解説しています。

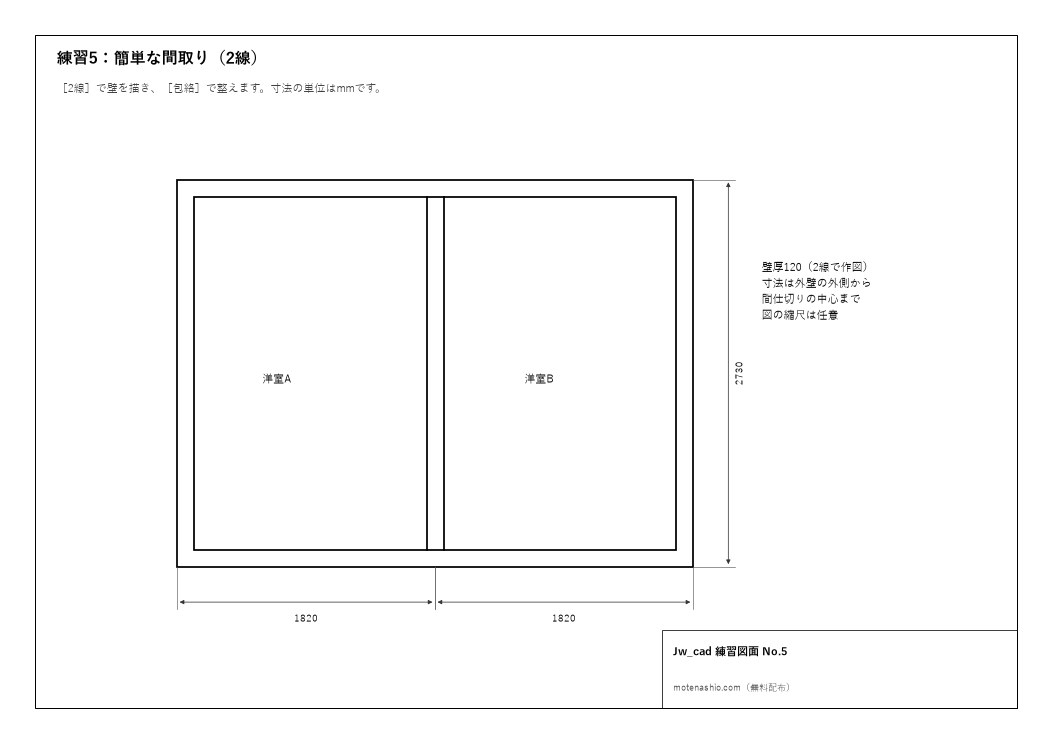

練習5：簡単な間取り（2線）
［2線］で壁厚120の壁を描き、［包絡］で整える練習です。間取りの描き方に慣れる第一歩です。使うコマンドは2線まとめで解説しています。

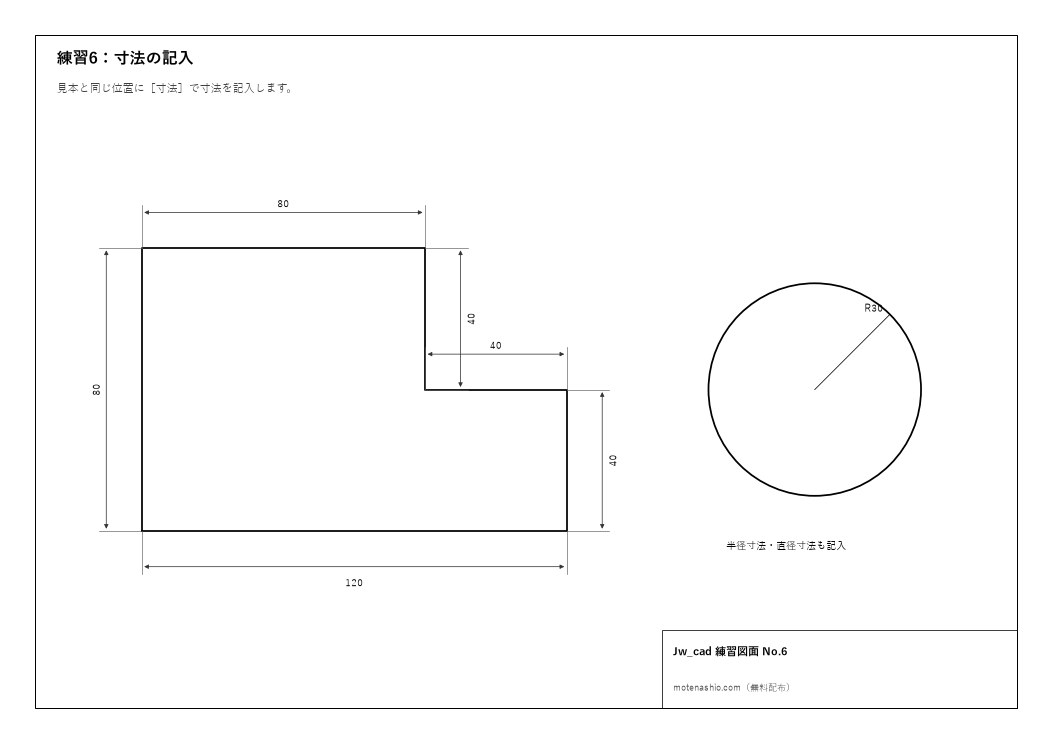

練習6：寸法の記入
見本と同じ位置に、［寸法］で寸法を記入する練習です。半径寸法も入れてみましょう。使うコマンドは寸法の入れ方まとめで解説しています。
練習のあとに
- 6枚が終わったら、身近な部屋の間取りを測って描いてみましょう。建具（ドア・窓）は［建具平面］で入れられます。
- 描いた図面はPDFにして見返すと、線の太さや配置のバランスも確認できます（JWWをPDFにする方法）。
- コマンドの一覧はJwCADの使い方 目次から探せます。
よくある質問
練習図面の答え（JWWファイル）はありますか？
現在はPDFの見本のみです。描いた図形を［測定］で測り、見本の寸法と一致していれば正解です。
練習図面を学校や社内研修で使ってもいいですか？
個人の練習・社内研修・授業での配布にご利用いただけます。PDFそのものの販売や、出典を消しての再配布はご遠慮ください。
