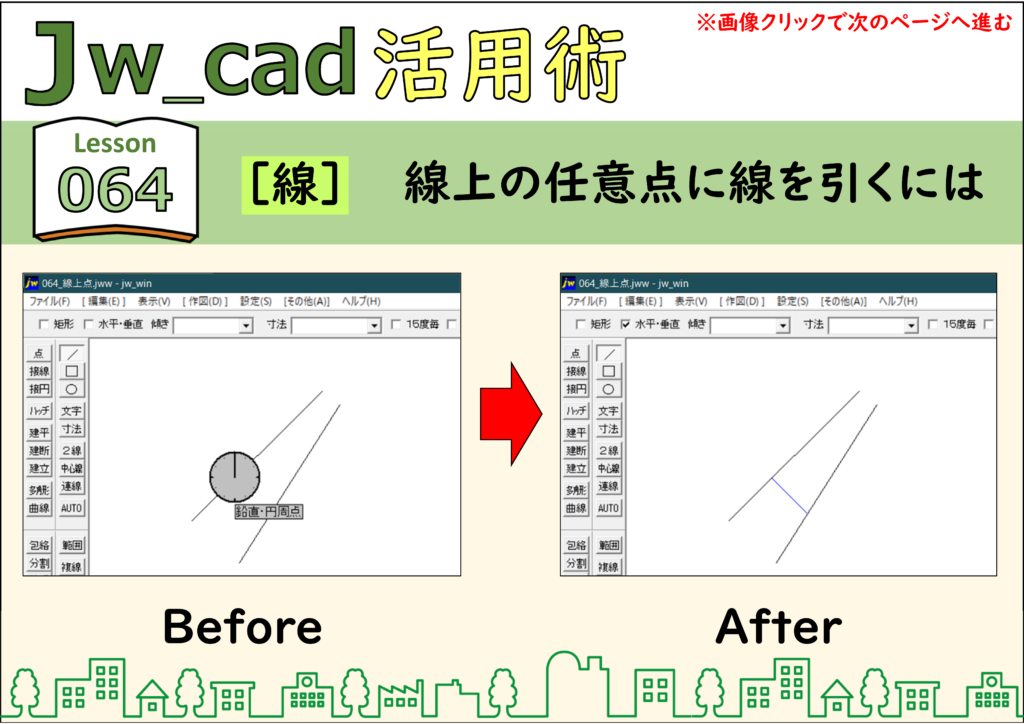

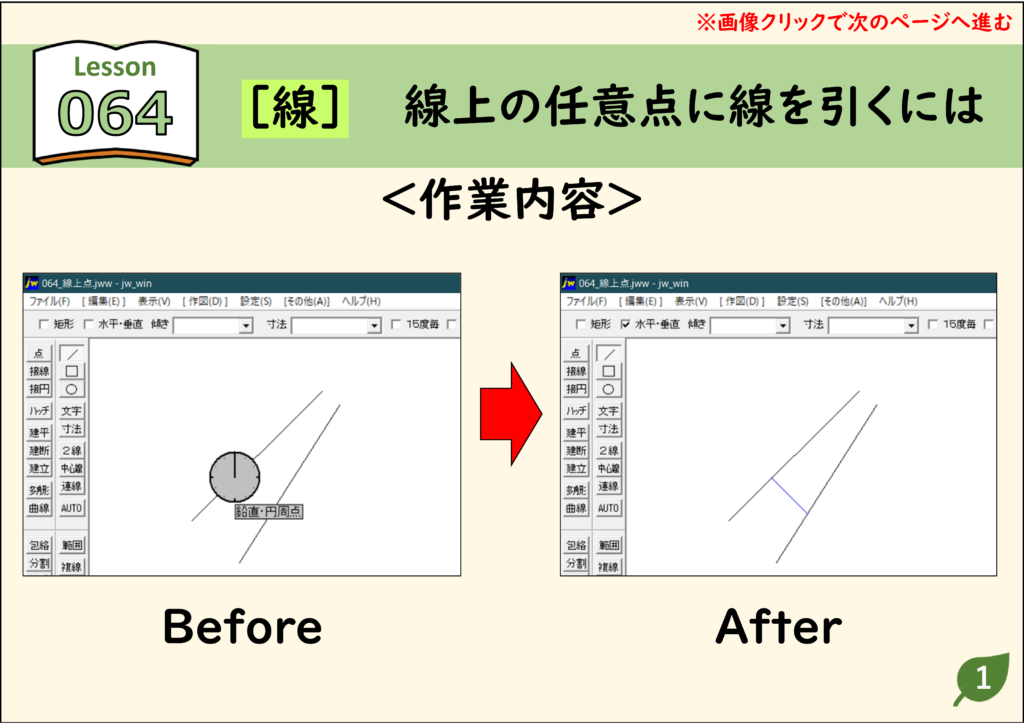

JwCAD(JWW)で、線の上の好きな位置(端点でも交点でもない点)から線を引くときは、クロックメニューの［線上点・交点］を使います。画像をクリックすると、次の手順へ進みます。
目次
線上の任意点に線を引く手順

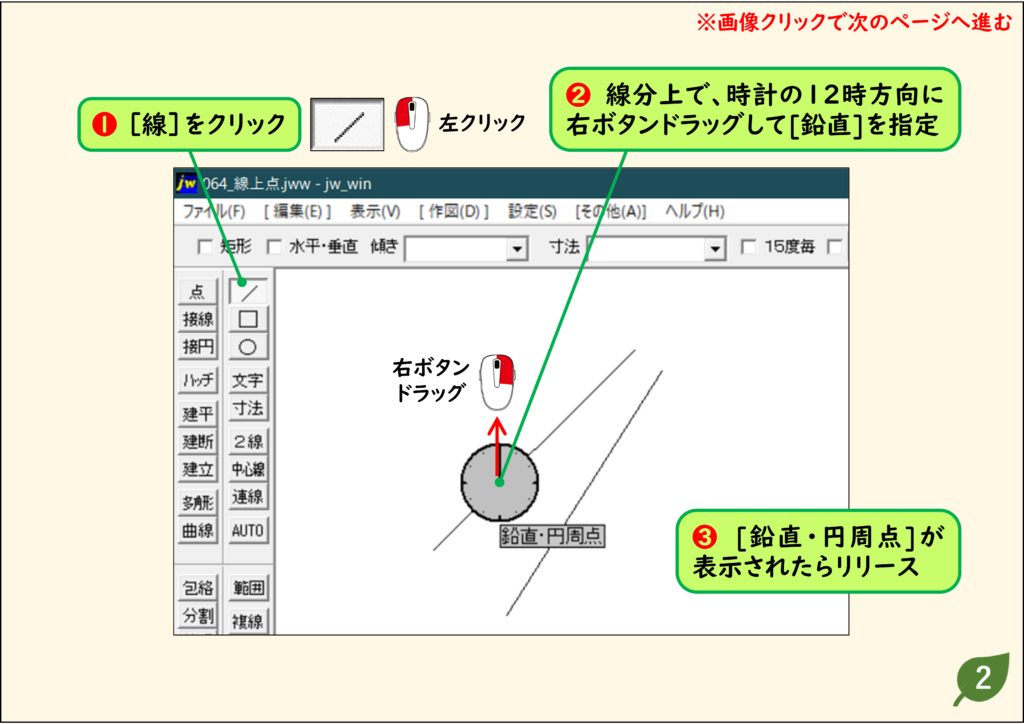

1．線分の上で12時方向に右ボタンドラッグする
［線］をクリックし、線分の上で12時方向に右ボタンドラッグして、［鉛直・円周点］と表示されたらボタンを離します。

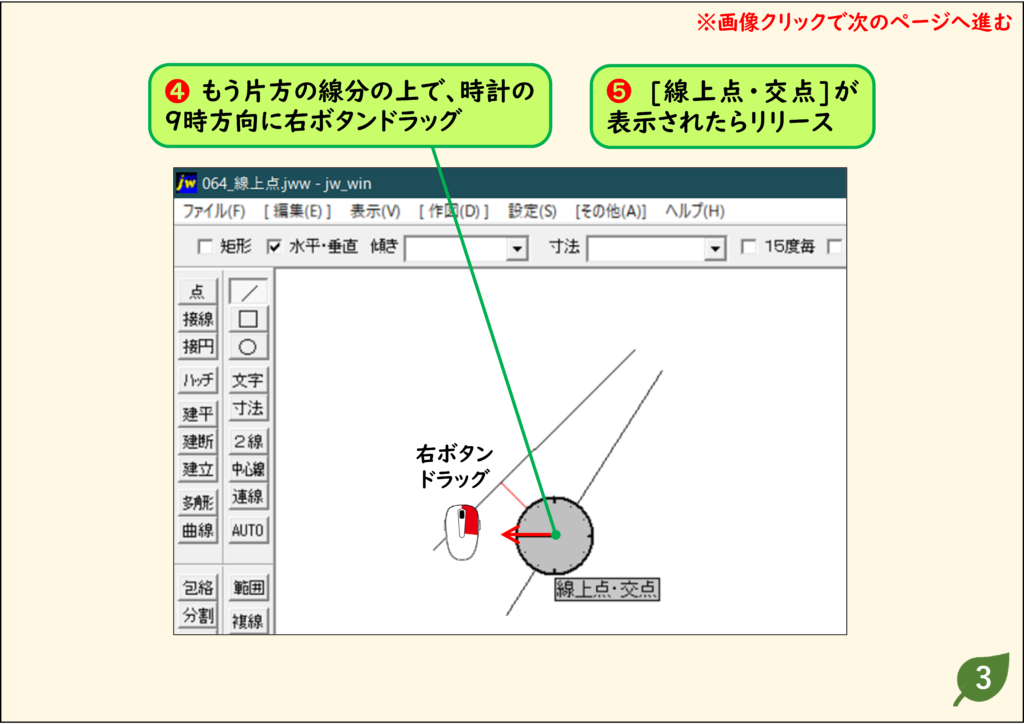

2．もう片方の線分の上で9時方向に右ボタンドラッグする
もう片方の線分の上で9時方向に右ボタンドラッグし、［線上点・交点］と表示されたらボタンを離します。

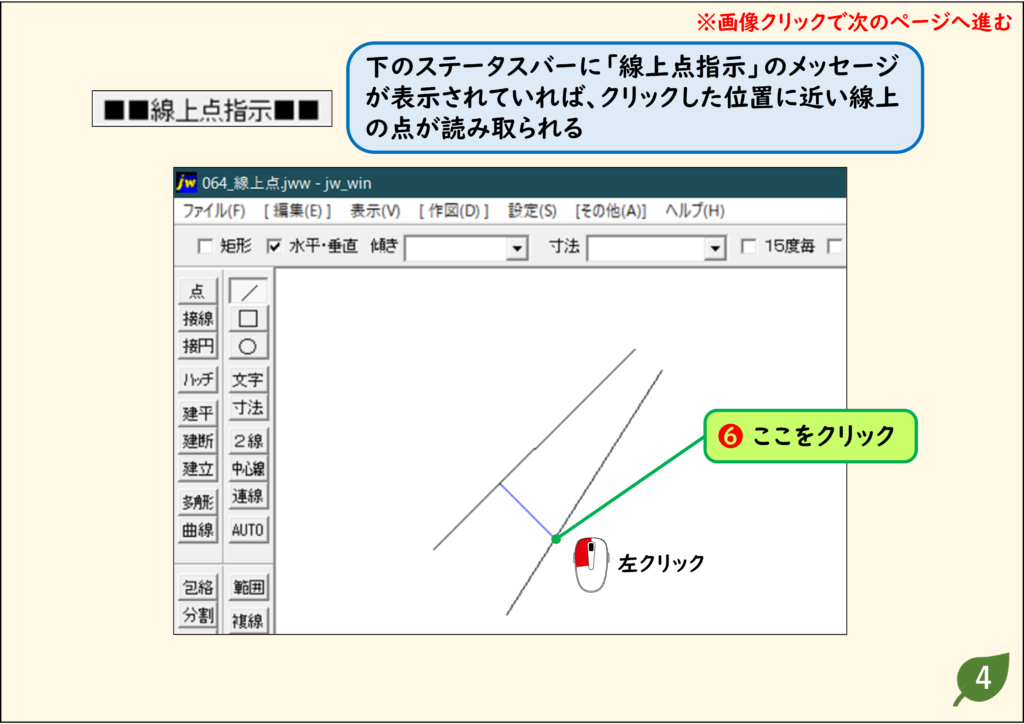

3．線上の位置をクリックする
ステータスバーに「線上点指示」と表示されていれば、クリックした位置に近い線上の点が読み取られます。線を引きたい位置をクリックします。
うまくいかないときの確認
思った位置から線が始まらない
クリックした位置に近い線上の点が読み取られます。線の近くをクリックします。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
