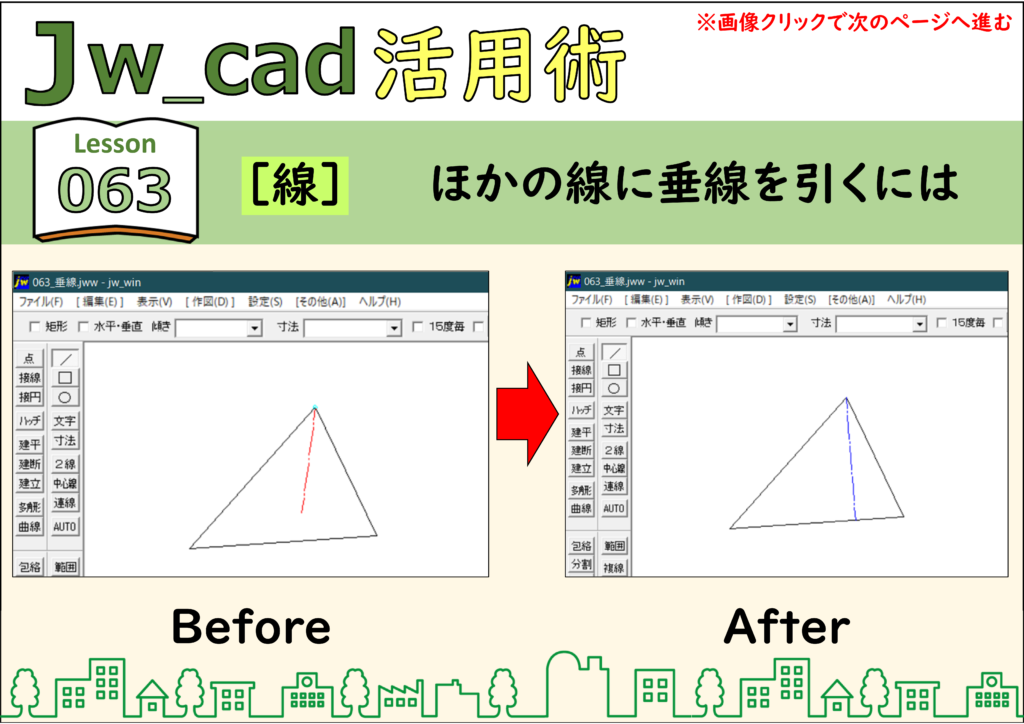

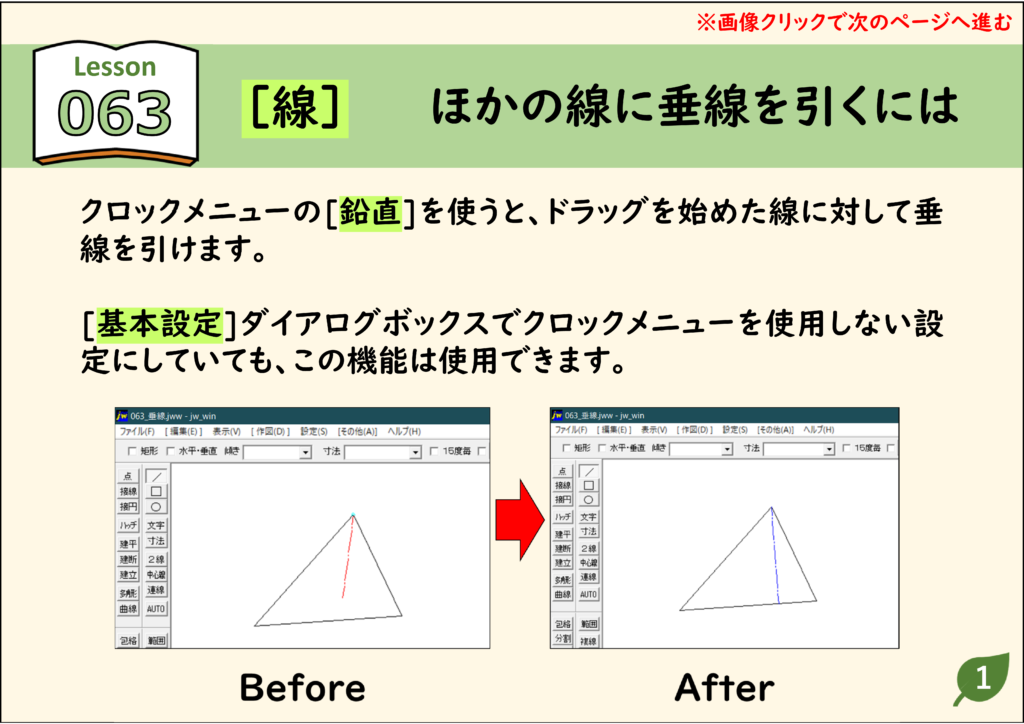

JwCAD(JWW)で垂線を引くときは、クロックメニューの[鉛直]を使います(線の上で右ボタンを12時方向にドラッグ)。ドラッグを始めた線に対して垂直な線が引けます。画像をクリックすると、次の手順へ進みます。

目次
ほかの線に垂線を引く

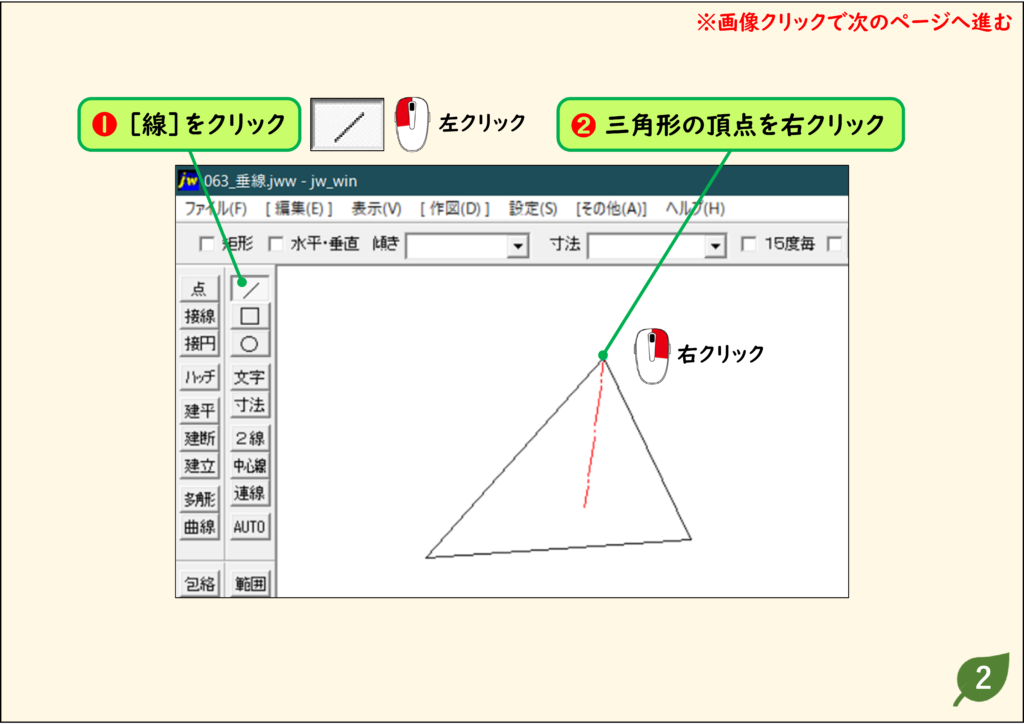

1.[線]をクリックし、三角形の頂点を右クリックする
[線]をクリックし、垂線の始点にする頂点を右クリックします。
![[線]をクリックし、三角形の頂点を右クリック](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_063-02-1024x724.png)

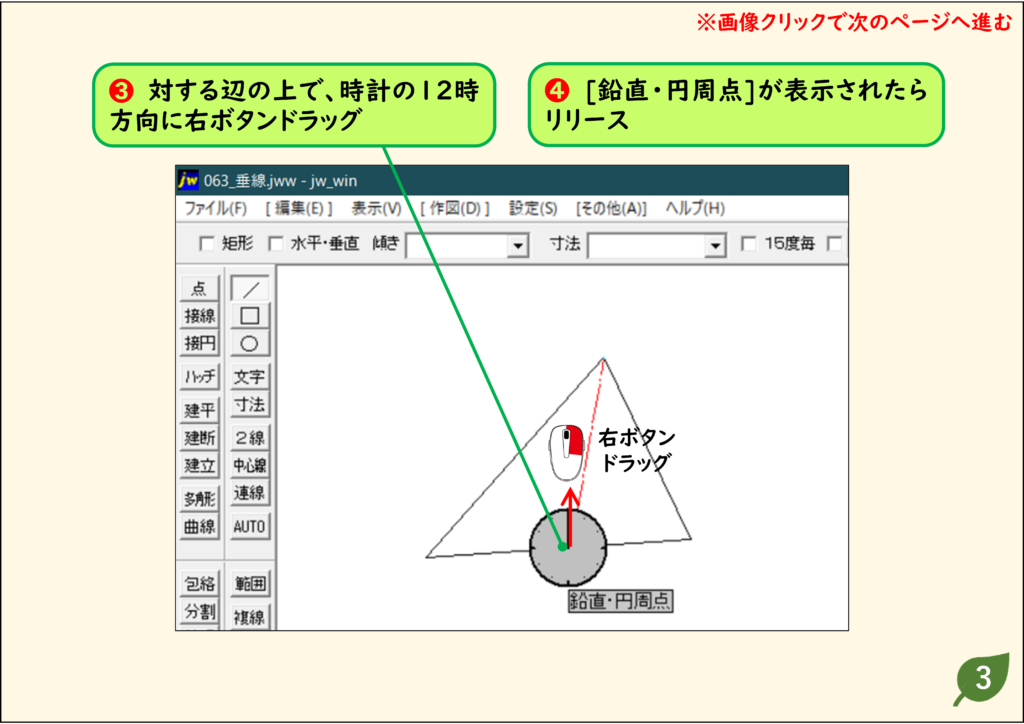

2.辺の上で12時方向に右ボタンドラッグする
垂線を下ろす辺の上で、右ボタンを押したまま12時方向にドラッグし、[鉛直・円周点]と表示されたらボタンを離します。
![辺の上で12時方向に右ボタンドラッグして[鉛直・円周点]](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_063-03-1024x724.png)

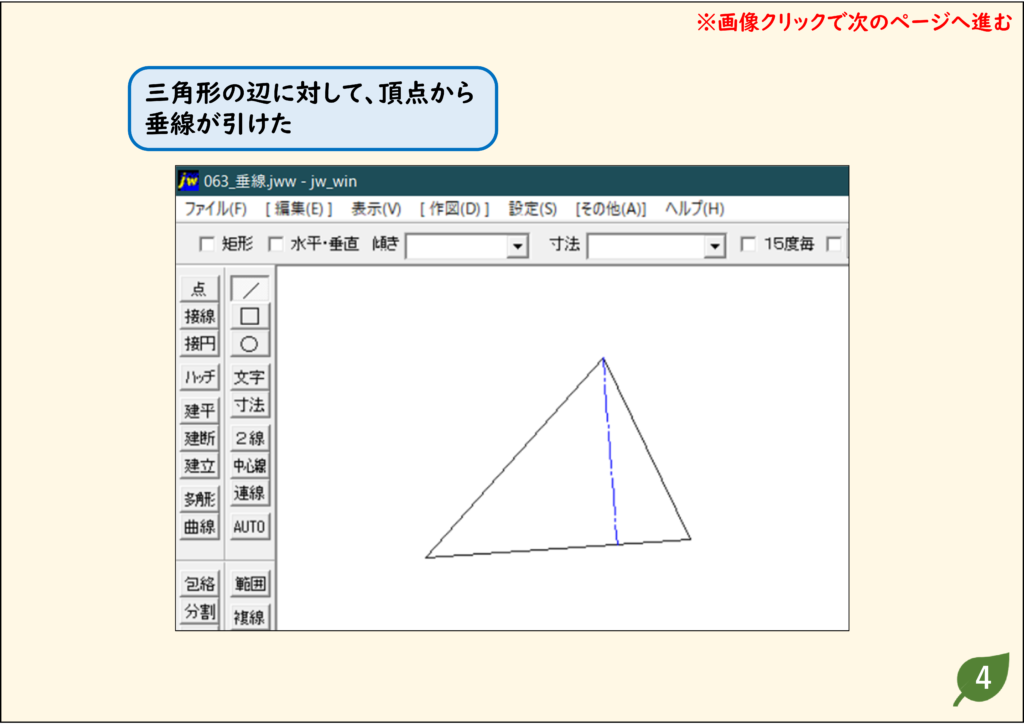

3.垂線が引けた
辺に対して、頂点から垂線が引けます。

円の内側に十字線(中心線)を引く
1.[線]→[水平・垂直]にチェックを付ける
[線]をクリックし、[水平・垂直]にチェックを付けます。
![[線]→[水平・垂直]にチェック](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_066-02-1024x724.png)
2.円の上で12時方向に右ボタンドラッグする
円の上で12時方向に右ボタンドラッグし、[鉛直・円1/4点]と表示されたらボタンを離します。ドラッグを始めた位置にいちばん近い円周の1/4点が読み取られます。
![円の上で12時方向に右ボタンドラッグして[鉛直・円1/4点]](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_066-03-1024x724.png)
3.反対側で12時方向に右ボタンドラッグする
円の反対側で12時方向に右ボタンドラッグし、[線・円交点]と表示されたらボタンを離します。水平な線も同じように引けます。
![円の反対側で12時方向に右ボタンドラッグして[線・円交点]](https://www.motenashio.com/wp-content/uploads/2021/07/jwcad_066-04-1024x724.png)
うまくいかないときの確認
[鉛直]が表示されない
ドラッグする方向を確認します。12時方向(真上)にドラッグします。
引いた線が直角か確かめるには
メニュー[その他]→[測定]のコントロールバー[角度測定]で、角をつくる点を順に指示すると、角度が表示されます(Jw_cad公式ヘルプより)。垂線を引いたあと、90°になっているか確かめるときに使えます。
線の長さや面積を測る方法は面積・長さ・角度を測る方法にまとめています。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
