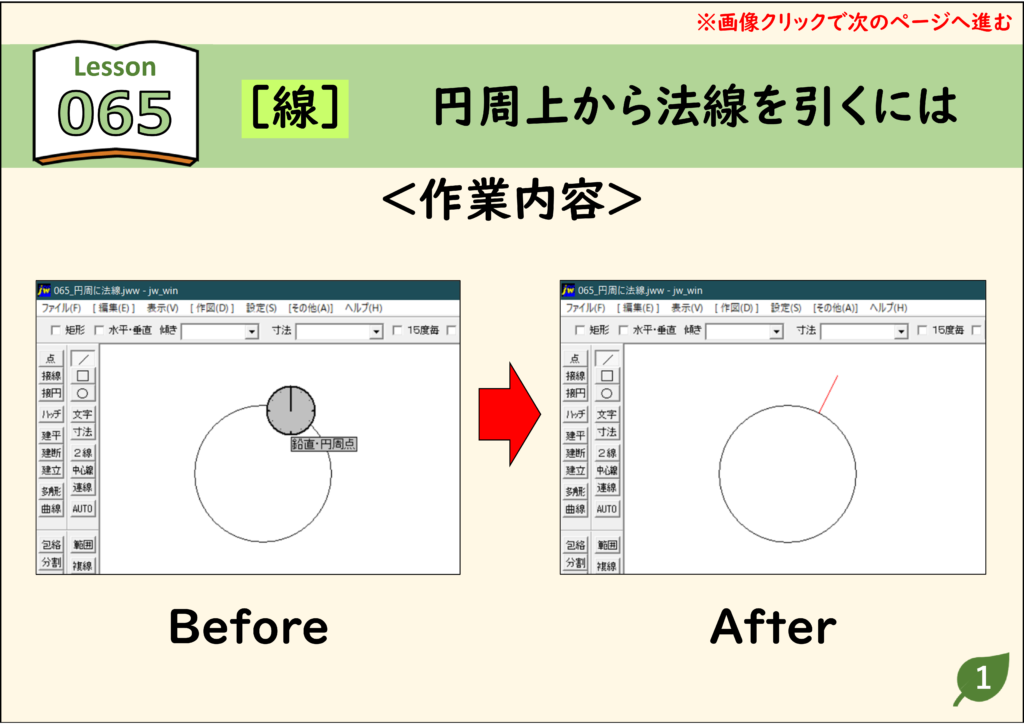

JwCAD（Jw_cad）で円周上から法線を引く方法を、実際の操作画面の画像つきで解説します。使うのは［線］コマンドです。操作は全5ステップです。
- 円の上でクロックメニューの[鉛直・円周点]を使うと、円周の上から放射状の線を簡単に作図できます。
- [基本設定]ダイアログボックスでクロックメニューを使用しない設定にしていても、この機能は使用できます。
目次
円周上から法線を引く手順（全5ステップ）

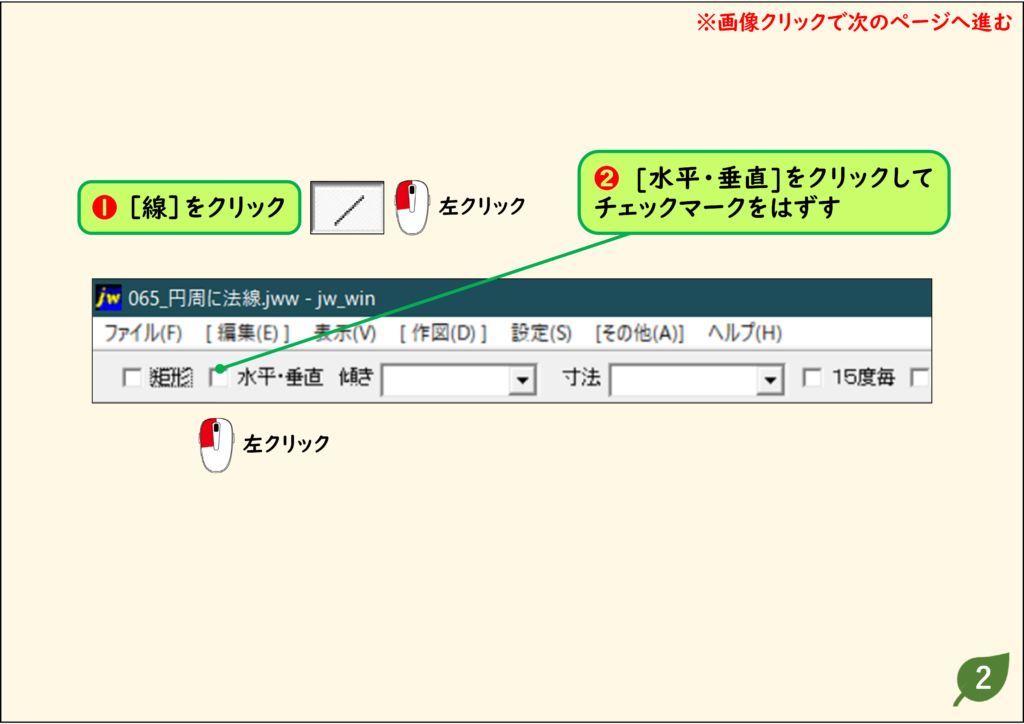

- ［線］コマンドをクリックします。
- ［水平・垂直］をクリックして、チェックマークをはずします。

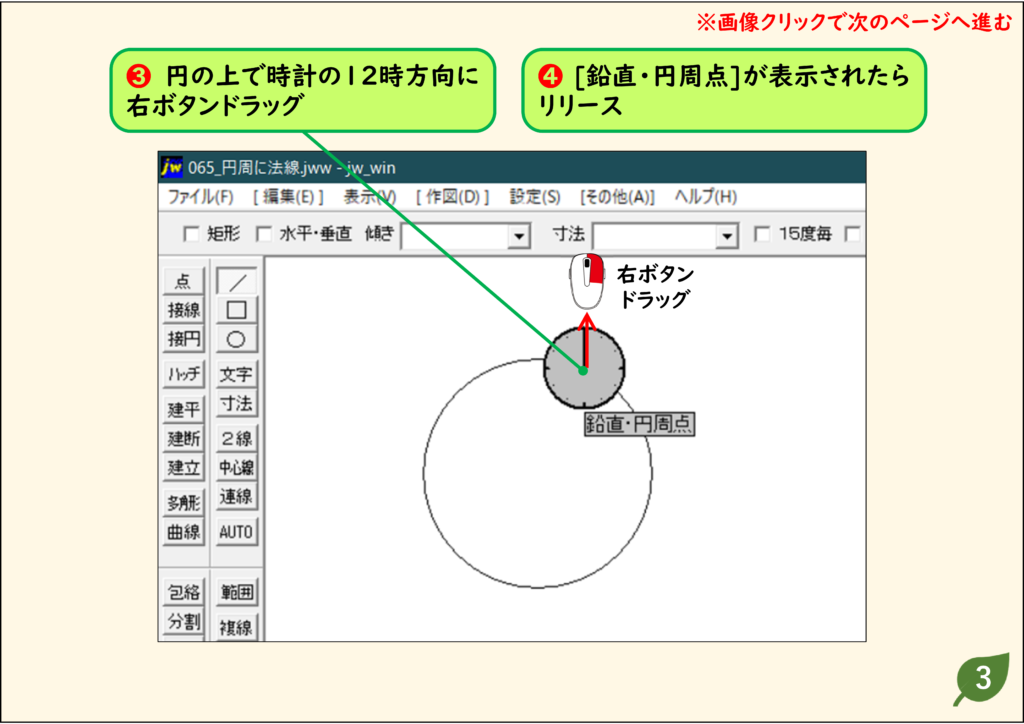

- 円の上で、時計の12時方向に右ボタンドラッグします。
- ［鉛直・円周点］と表示されたら、ボタンを離します。

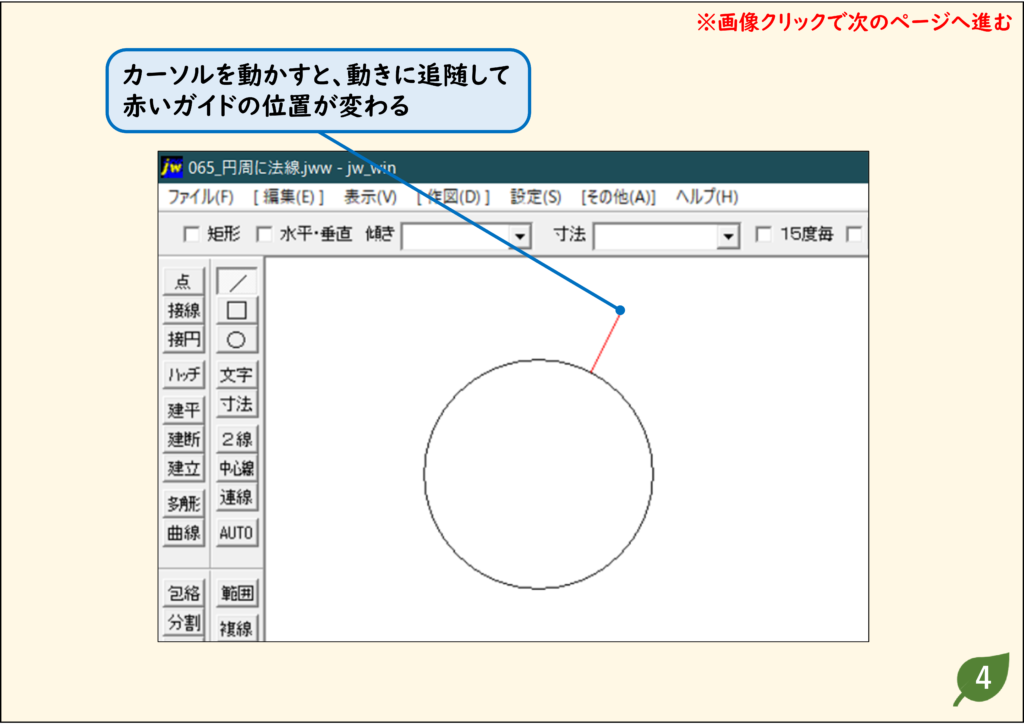

- カーソルを動かすと、動きに追随して赤いガイドの位置が変わります。位置を決めてクリックします。

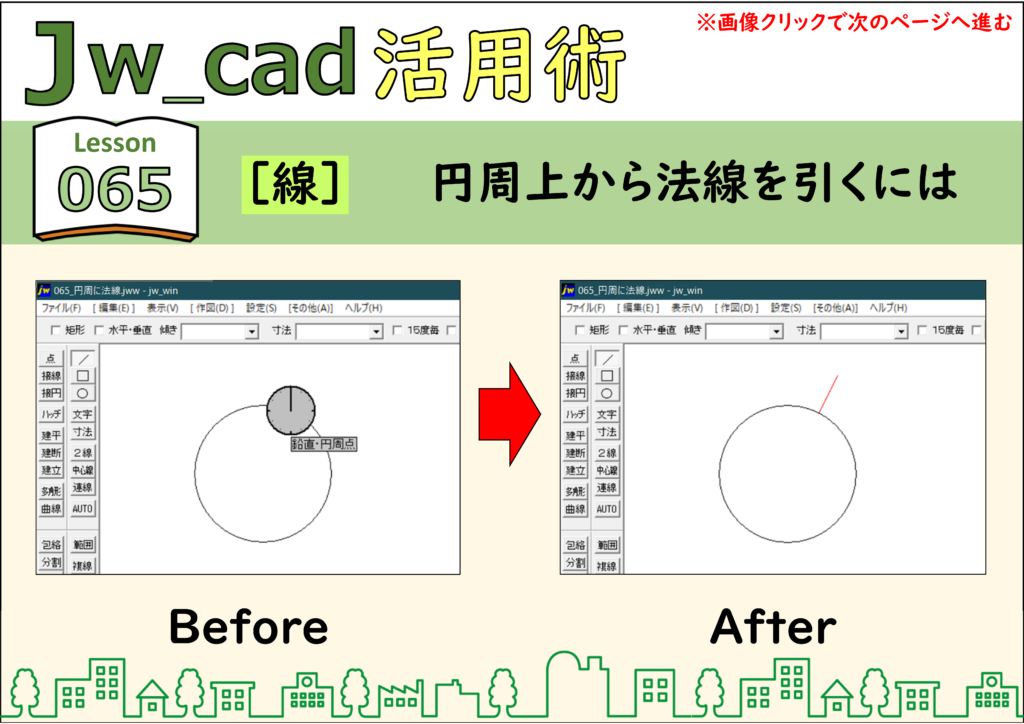

結果：円周の上から、放射状の線（法線）を作図できます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
CADデータ【ダウンロード】
《CADデータ》065.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
