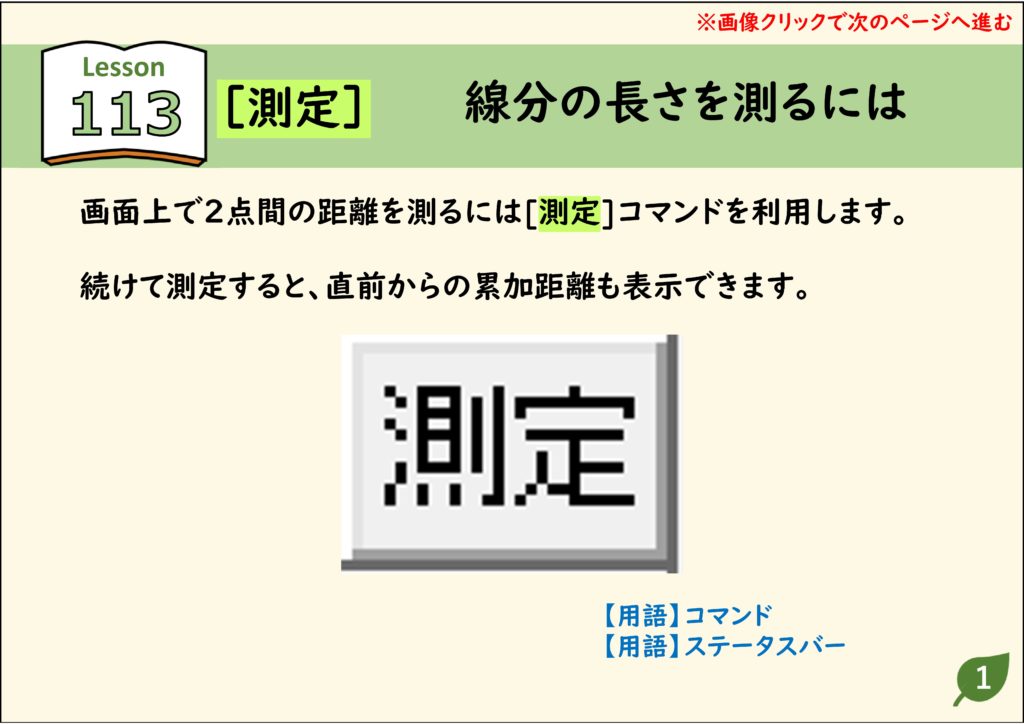

JwCAD(JWW)で2点間の距離を測るときは［測定］コマンドを使います。続けて測定すると、直前からの累加距離も表示されます。画像をクリックすると、次の手順へ進みます。
目次
長さを測る手順

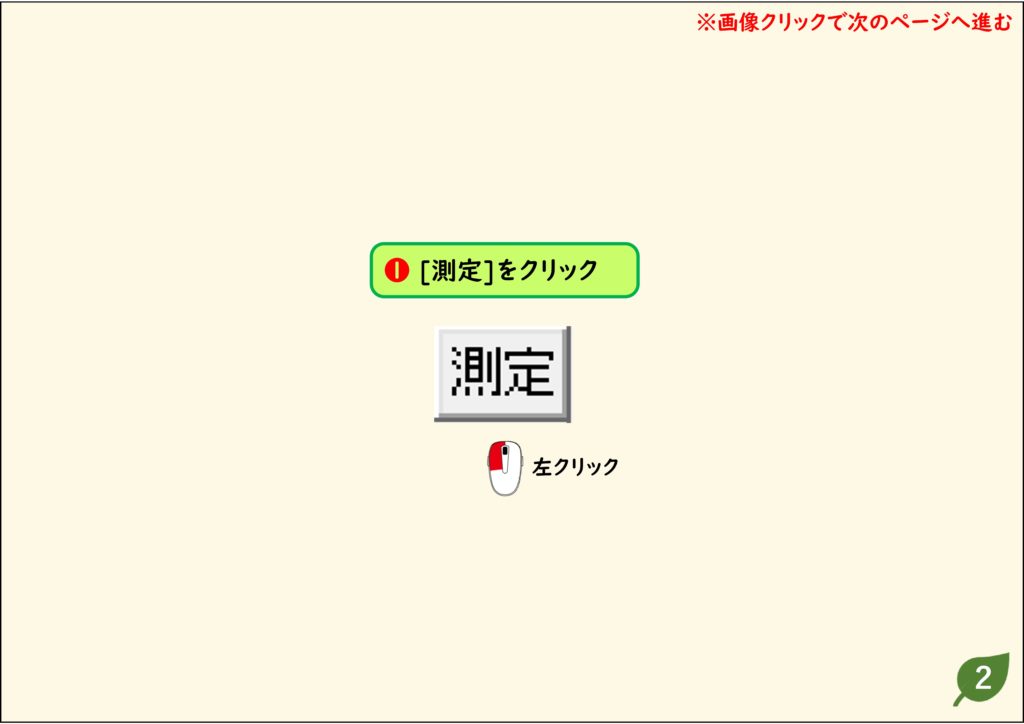

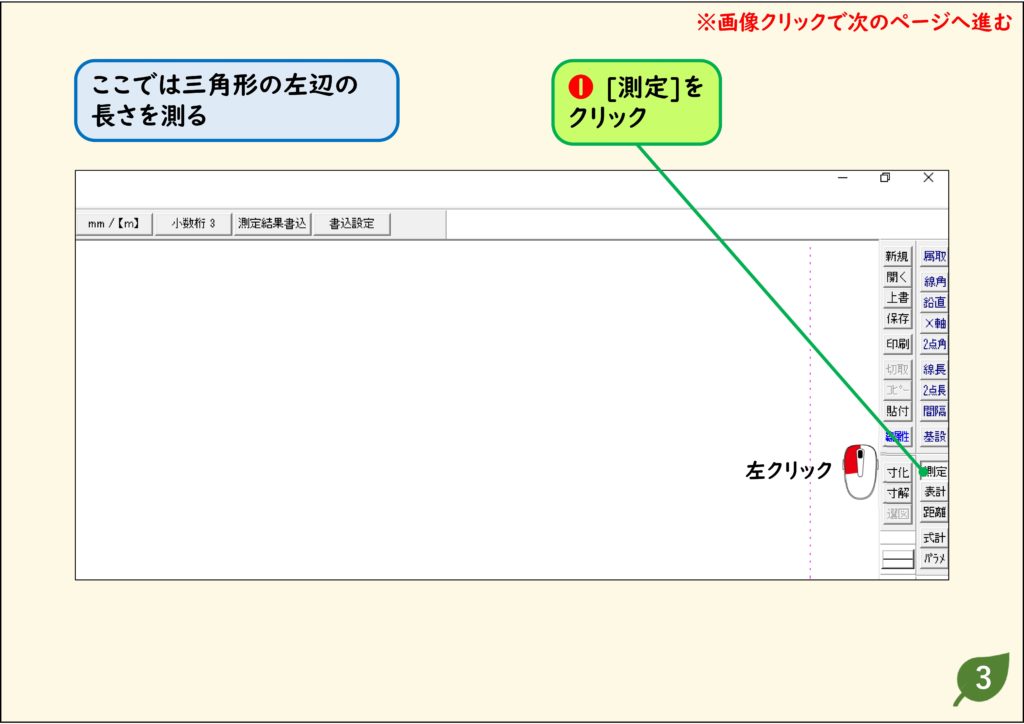

1．［測定］をクリックする
右のツールバーの［測定］をクリックします。

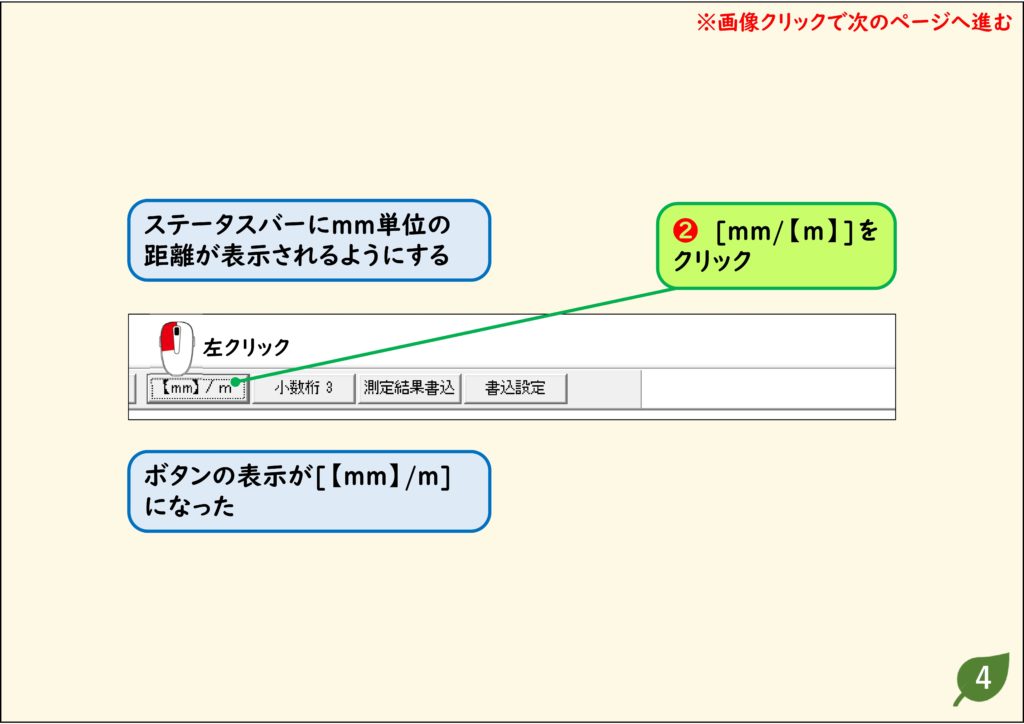

2．単位をmmにする
コントロールバーの［mm/［m］］をクリックすると、表示が［［mm］/m］に変わり、mm単位で表示されます(［］で挟まれた方が単位)。

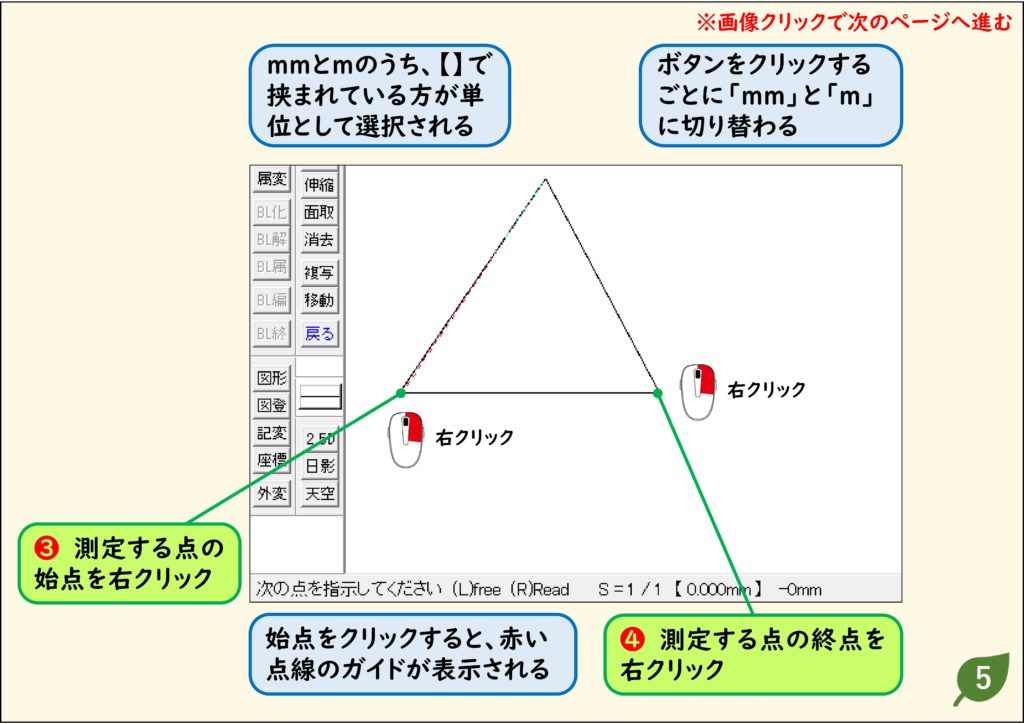

3．始点と終点を右クリックする
測定する点の始点を右クリックすると、赤い点線のガイドが表示されます。終点を右クリックします。

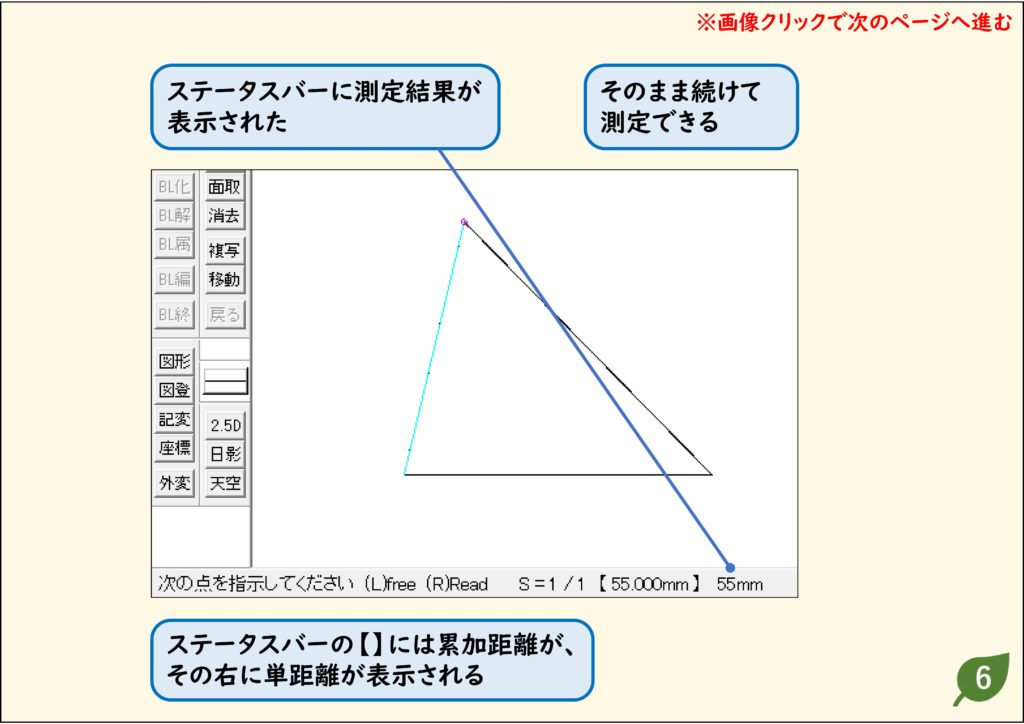

4．ステータスバーに結果が表示される
画面下のステータスバーに測定結果が表示されます。［］内が累加距離、その右が単距離です。そのまま続けて測定できます。

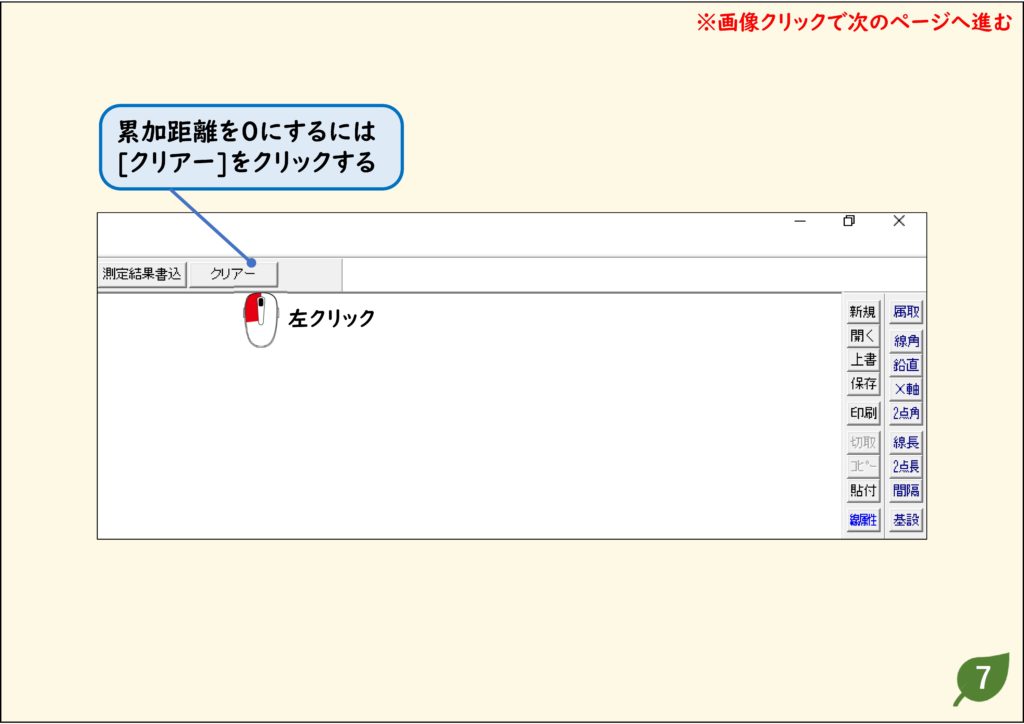

5．累加距離を0にする
累加距離を0に戻すときは、コントロールバーの［クリアー］をクリックします。
うまくいかないときの確認
数値がmではなくmmで出ない
［mm/［m］］ボタンで単位を切り替えます。
面積を測りたい
データ整理・測定まとめを見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
