JwCAD（Jw_cad）で等距離で連続して図形を複写する方法を、実際の操作画面の画像つきで解説します。使うのは［複写］コマンドです。操作は全4ステップです。
- [複写]コマンドで複写すると、元の位置からの距離と方向が記憶されます。
- 複写の実行後に[連続]ボタンをクリックすれば、同じ方向や同じ距離で続けて図形を複写できます。
目次
等距離で連続して図形を複写する手順（全4ステップ）

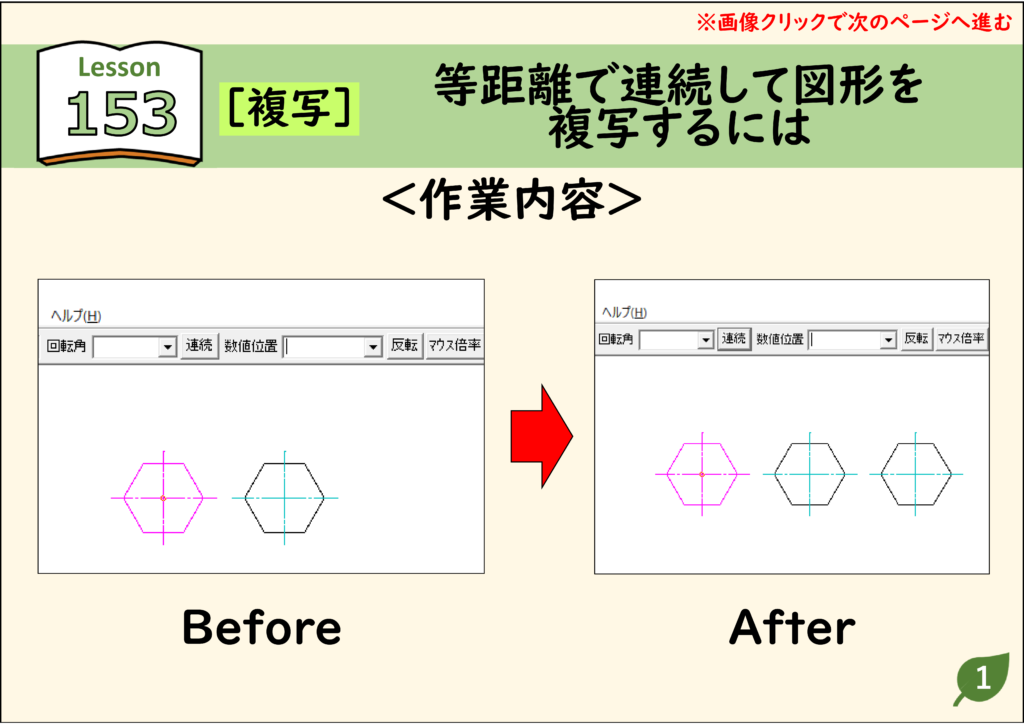

例として、右に30mmの位置へ複写した図形を、さらに30mm右へ続けて複写します。
- あらかじめ［複写］コマンドで、図形を右に30mmの位置へ複写しておきます。

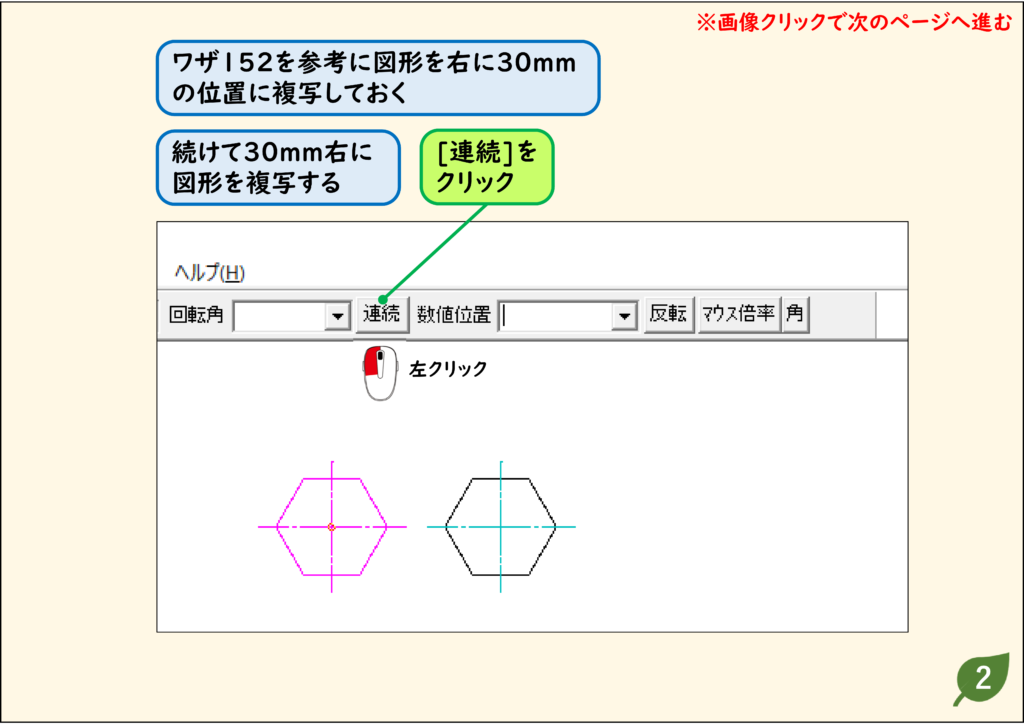

- コントロールバーの［連続］をクリックします。

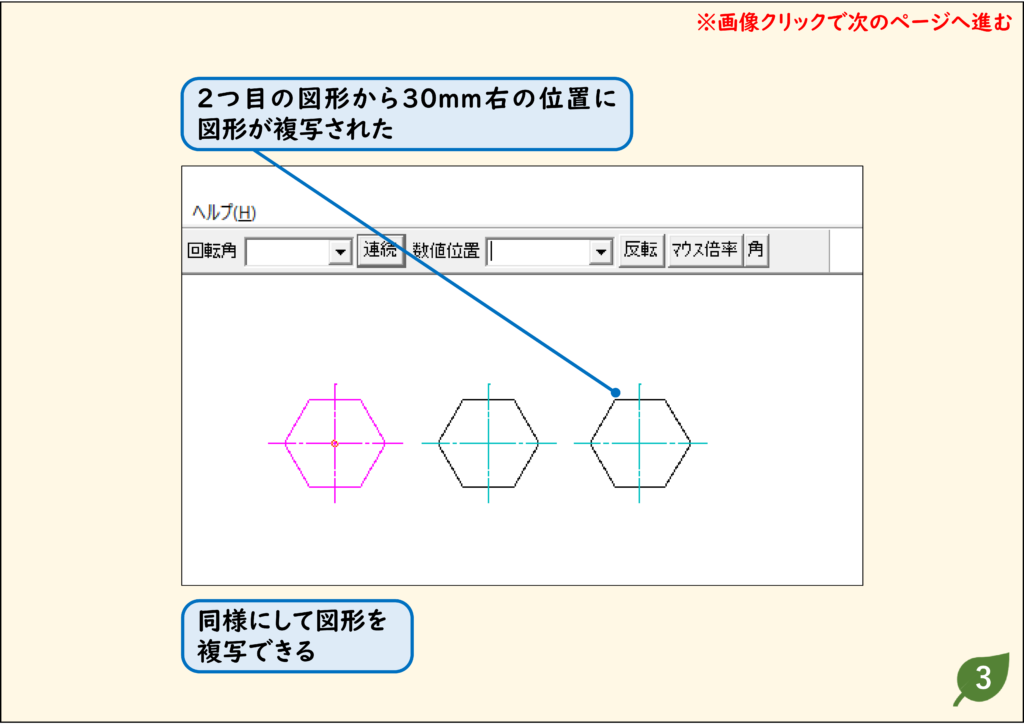

- 同じ距離・同じ方向（ここでは2つ目の図形から30mm右）に図形が複写されます。
- さらに複写したいときは、同様に［連続］をクリックします。
結果：クリックするたびに、同じ間隔で図形を並べて複写できます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
［連続］を使うときのコツ
- ［連続］は、［複写］(図形複写)で1回複写したあとに使えます。同じ距離・方向でくり返し複写されます。
- ［連続］をクリックしたまま右ボタンを押し続けると、押している間はくり返し複写されます(Jw_cad公式ヘルプより)。
- たくさん並べたいときは、間隔を数値で指定して1回目を複写してから［連続］を使うと、正確な等間隔になります。
［図形移動］にも同じ［連続］があり、同じ距離・方向に続けて移動できます。
CADデータ【ダウンロード】
《CADデータ》153.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
