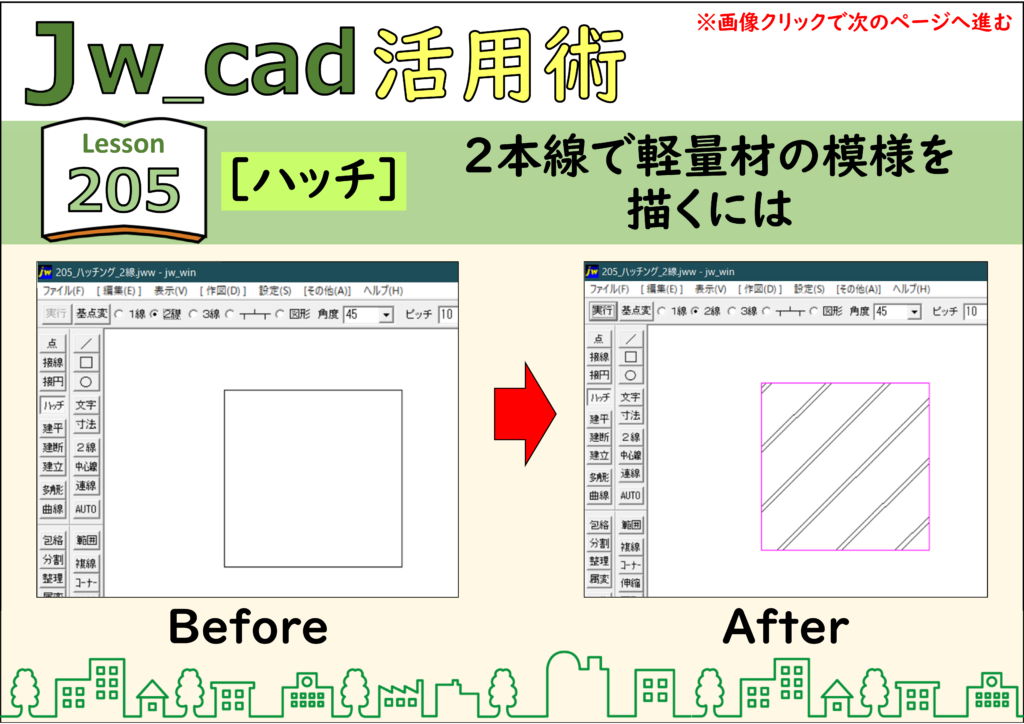

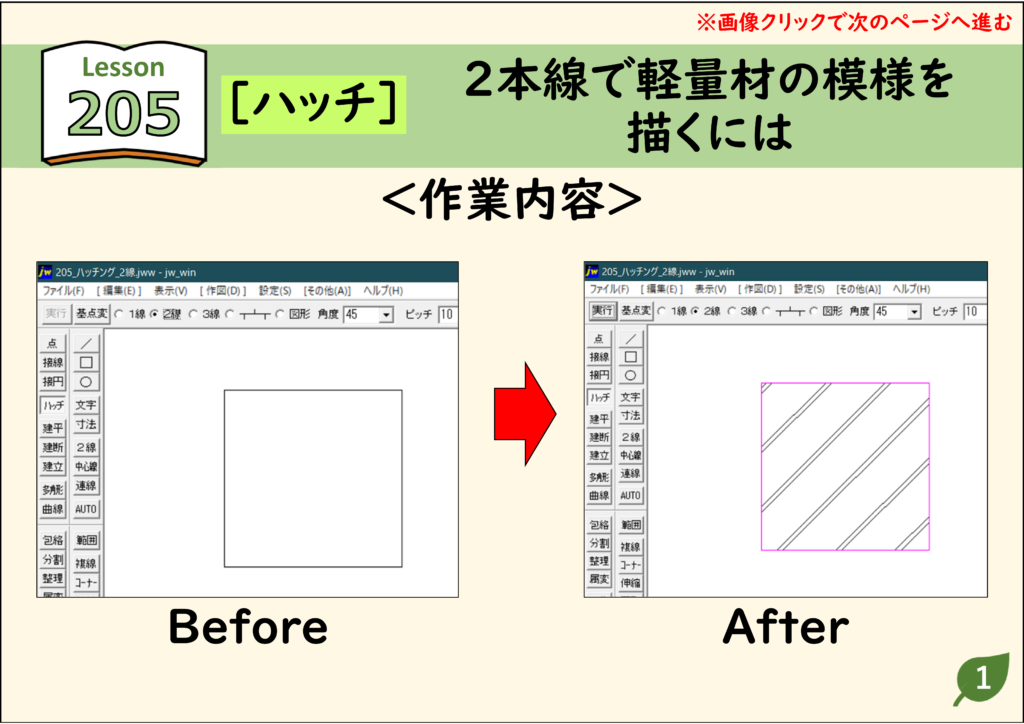

JwCAD(JWW)で、軽量材などに使う2本線のハッチングは、［ハッチ］の［2線］で、［ピッチ］と［線間隔］を入れて描きます。画像をクリックすると、次の手順へ進みます。
目次
2本線のハッチングを描く手順

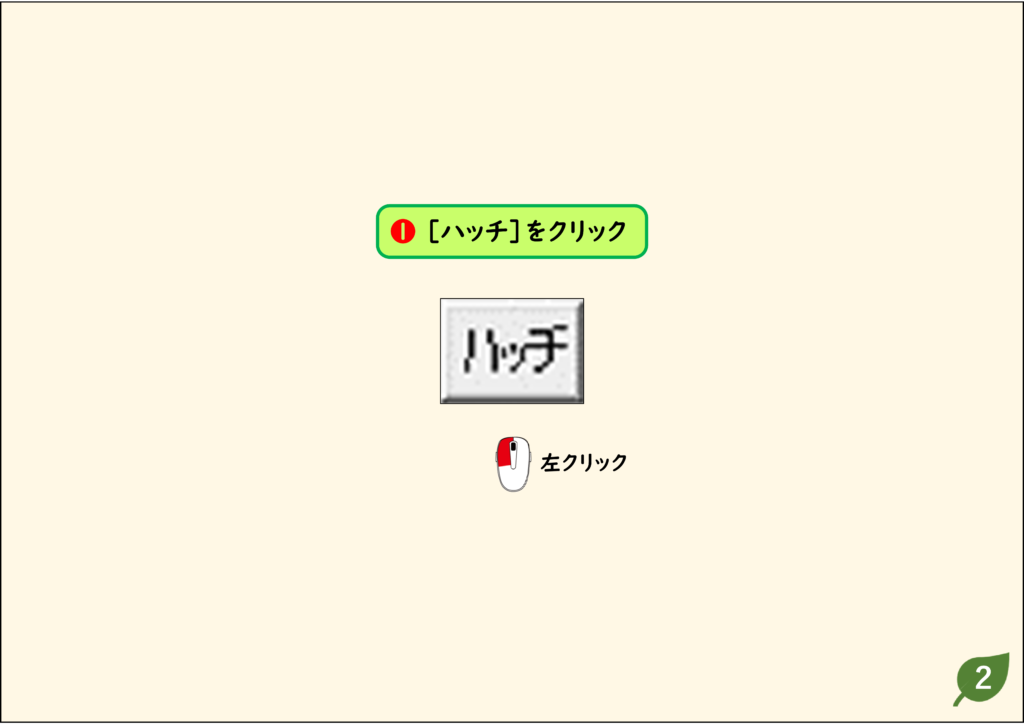

1．［ハッチ］をクリックする
左のツールバーの［ハッチ］をクリックします。

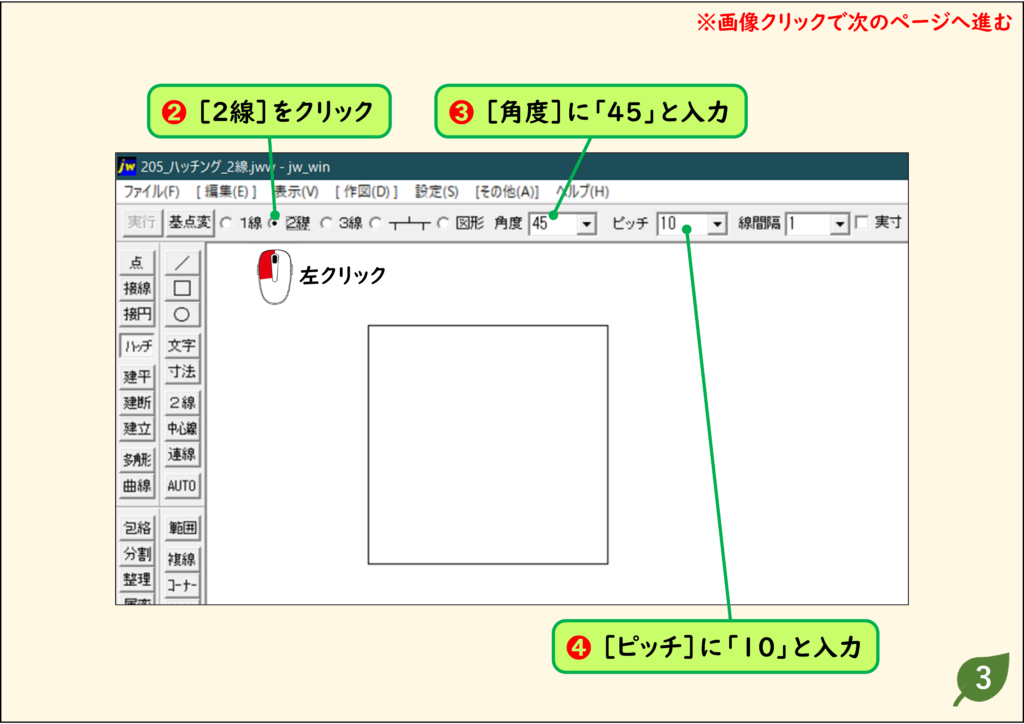

2．［2線］を選び、［角度］と［ピッチ］を入れる
コントロールバーの［2線］をクリックし、［角度］に「45」、［ピッチ］に「10」と入力します。

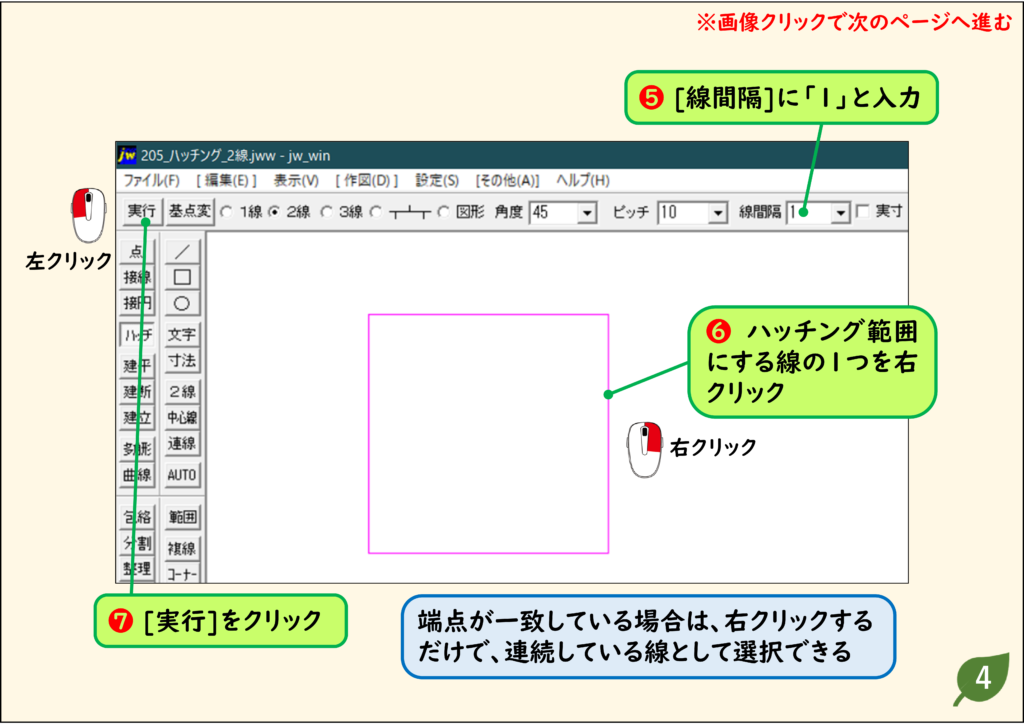

3．［線間隔］を入れ、範囲の線を右クリックして［実行］
［線間隔］に「1」と入力します。ハッチングする範囲の線の1つを右クリックし、［実行］をクリックします。線の端点がつながっている場合は、右クリックするだけで連続した線として選べます。

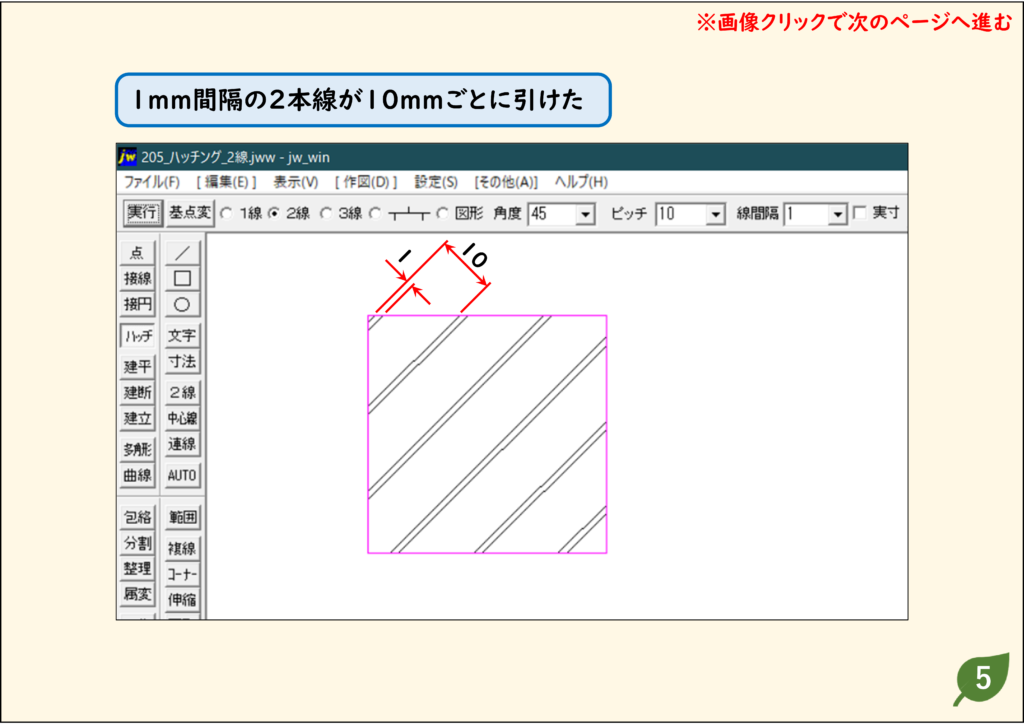

4．2本線のハッチングが引けた
1mm間隔の2本線が、10mmごとに引かれます。
うまくいかないときの確認
右クリックしても範囲が選ばれない
線の端点がつながっていない可能性があります。基本のハッチングのように、範囲の線を順にクリックして囲みます。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
