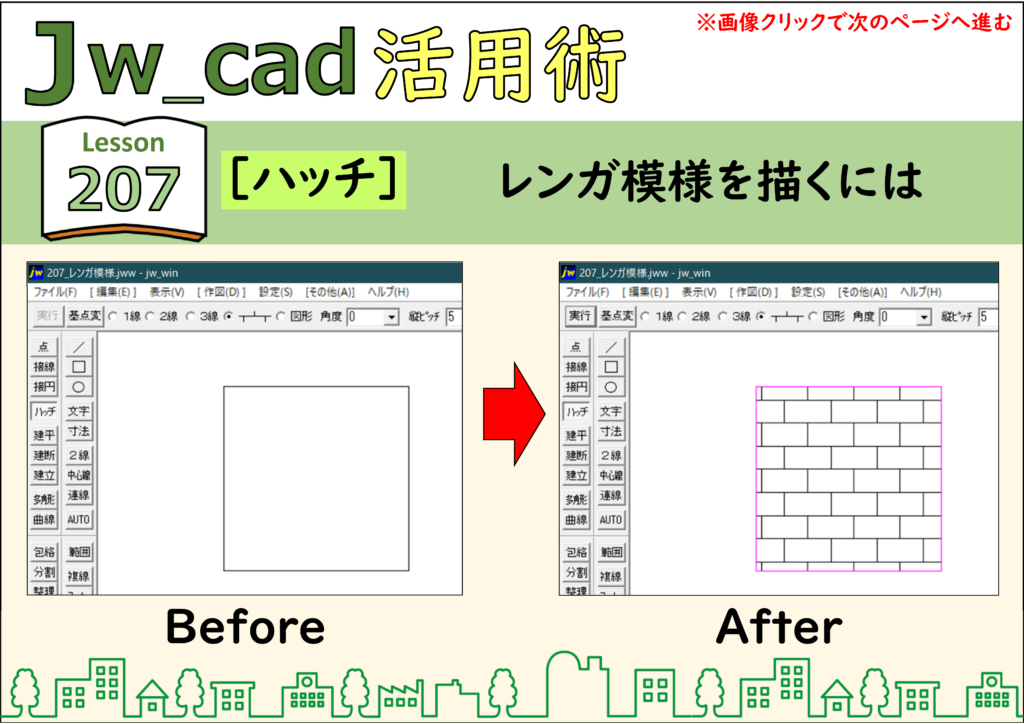

JwCAD（Jw_cad）でレンガ模様を描く方法を、実際の操作画面の画像つきで解説します。使うのは［ハッチ］コマンドです。操作は全5ステップです。
- 縦方向の目地が互い違いに並んだ馬目地も、[ハッチング]コマンドで作図できます。
- ここでは、幅が10ｍｍで高さが5ｍｍのレンガを積み重ねたような模様を作図します。
目次
レンガ模様を描く手順（全5ステップ）

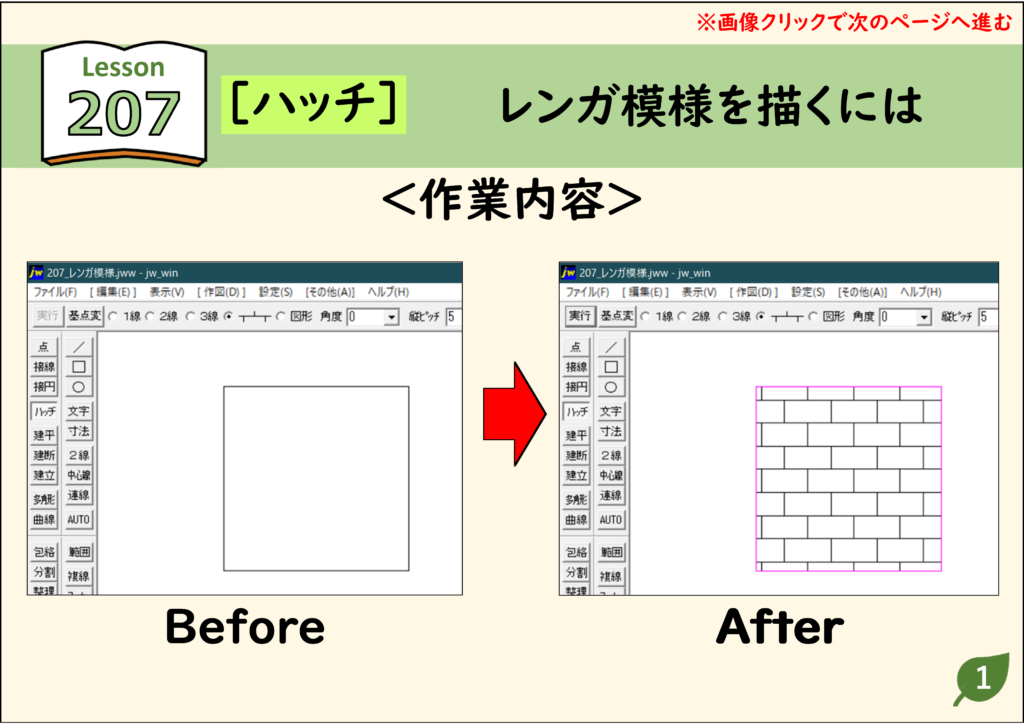

例として、幅10mm・高さ5mmのレンガを積み重ねた模様（馬目地）を作図します。

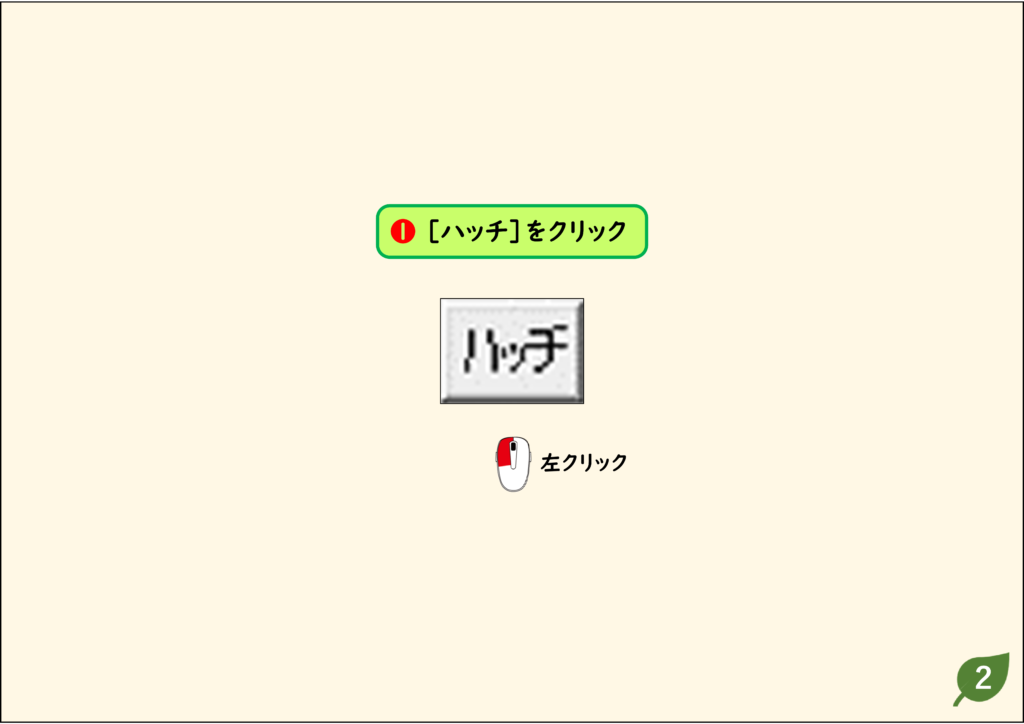

- ［ハッチ］コマンドをクリックします。

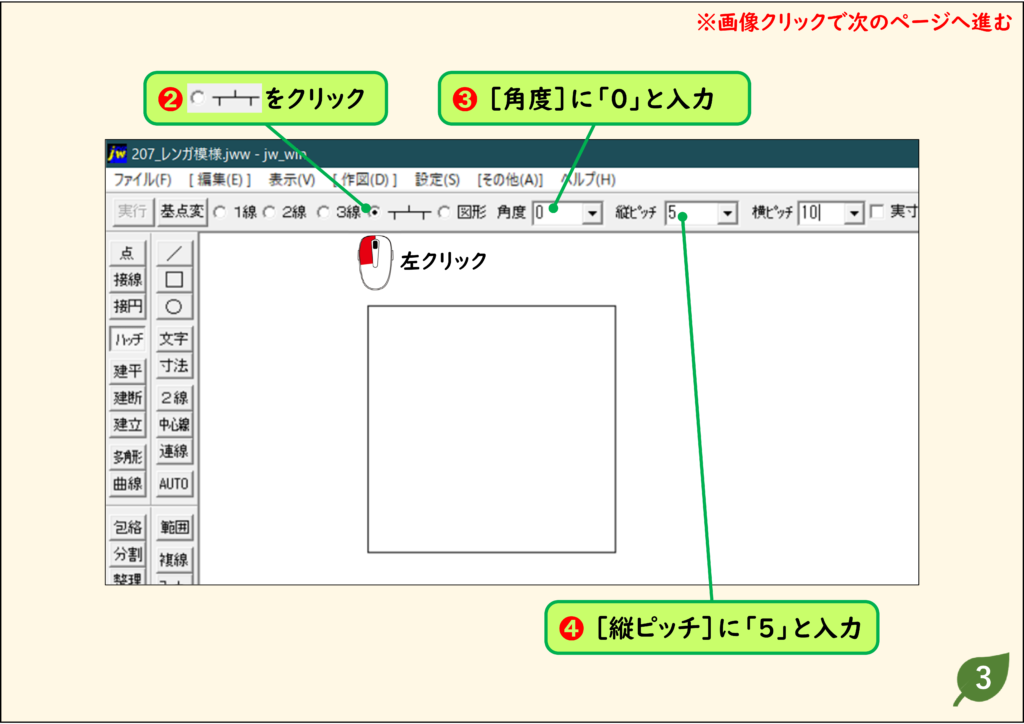

- コントロールバーで、目地模様（┬┴┬ のボタン）をクリックします。
- ［角度］に「0」、［縦ピッチ］に「5」、［横ピッチ］に「10」と入力します。

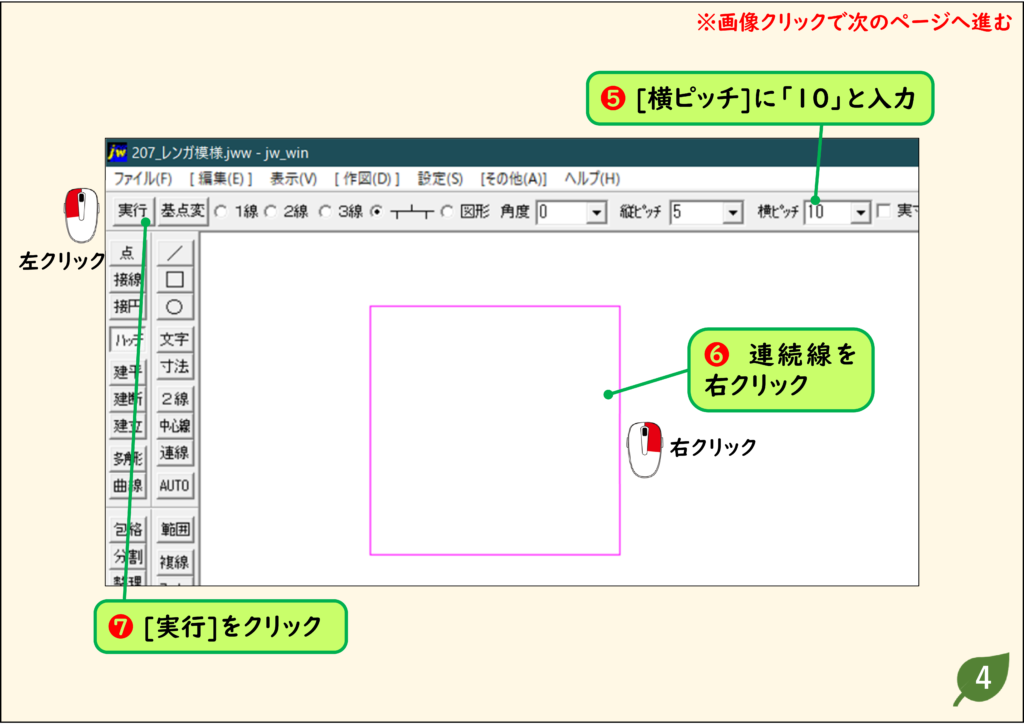

- ハッチングする範囲の連続線を右クリックします。
- ［実行］をクリックします。

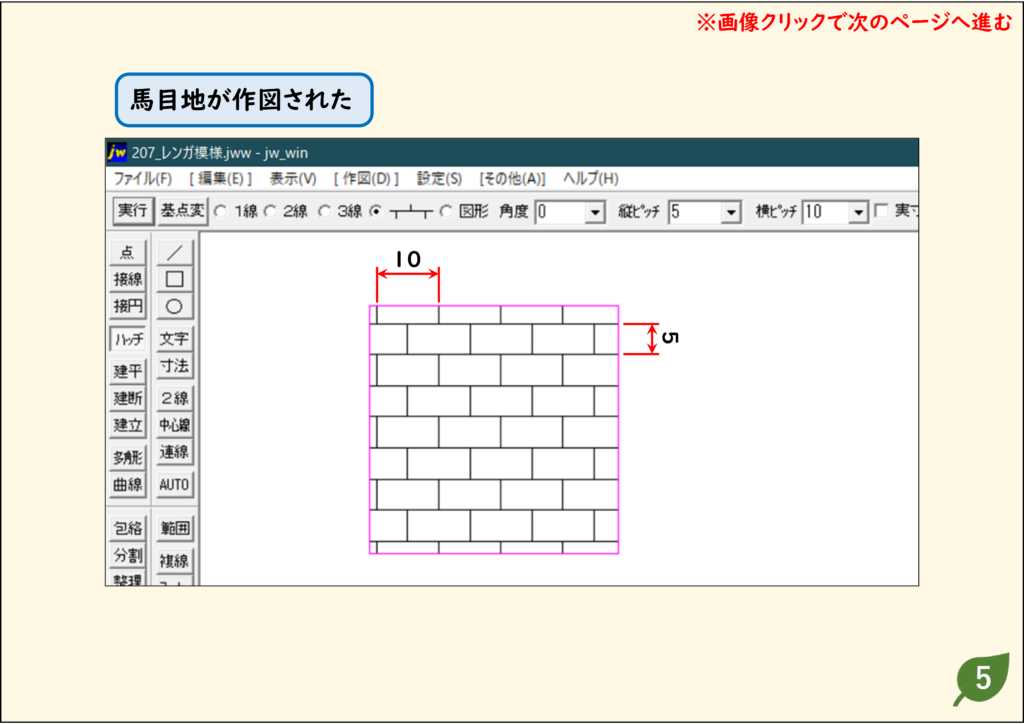

結果：縦方向の目地が互い違いに並んだ馬目地（レンガ模様）が作図されます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
ステップ 05
CADデータ【ダウンロード】
《CADデータ》207.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
