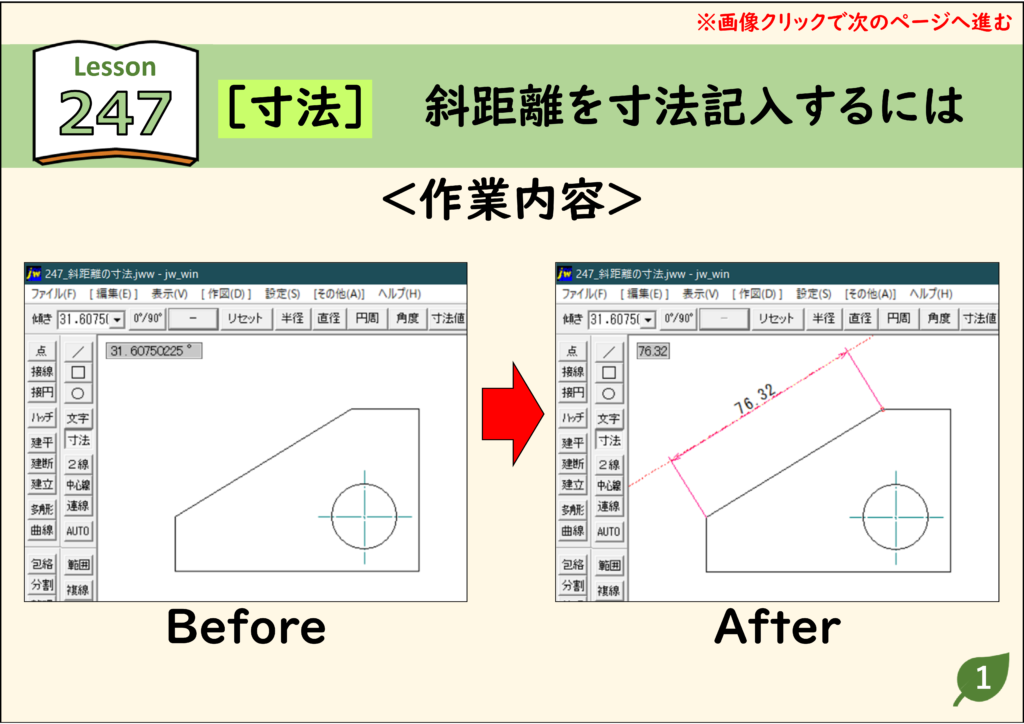

JwCAD(JWW)で斜めの線の長さ(斜距離)に寸法を入れるときは、［寸法］の［線角］で線の角度を読み取ってから記入します。画像をクリックすると、次の手順へ進みます。
目次
先に確認するポイント
- ［線角］で斜めの線をクリックすると、その角度が［傾き］に入る
- 寸法線は［傾き］の角度(=線と同じ向き)で記入される
- 寸法補助線を斜めに引き出したいとき(寸法線は縦や横のまま)は、寸法補助線を斜めに引き出す方法を使う
斜め寸法を記入する手順

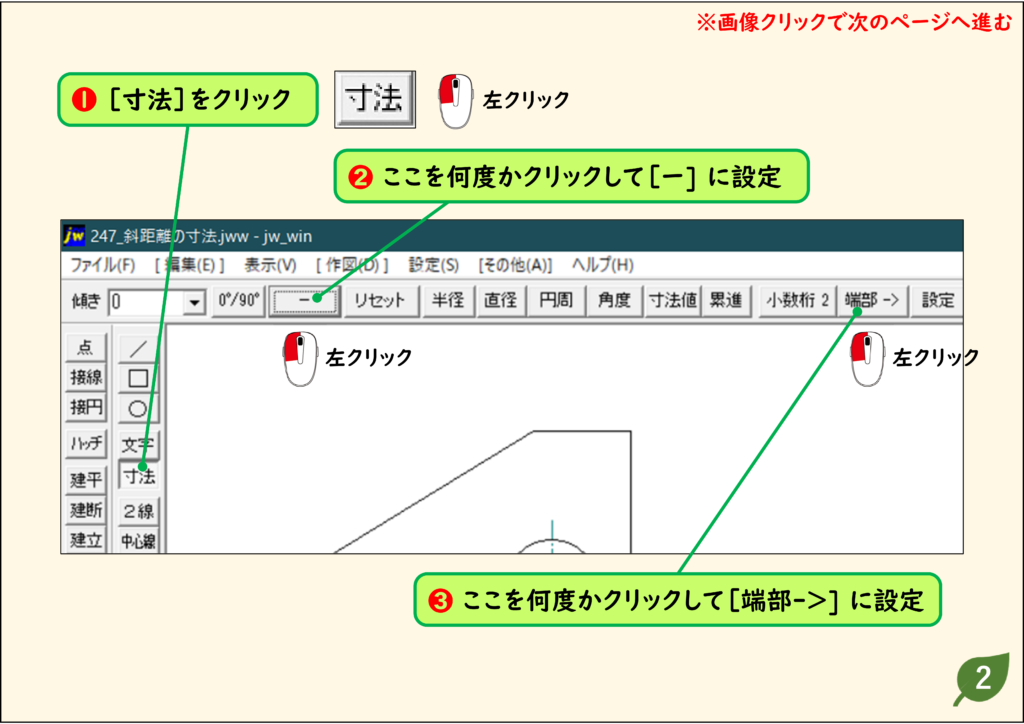

1．［寸法］を開き、［－］と［端部->］にする
左のツールバーの［寸法］をクリックし、引出線タイプのボタンを何度かクリックして［－］、端部を［端部->］にします。

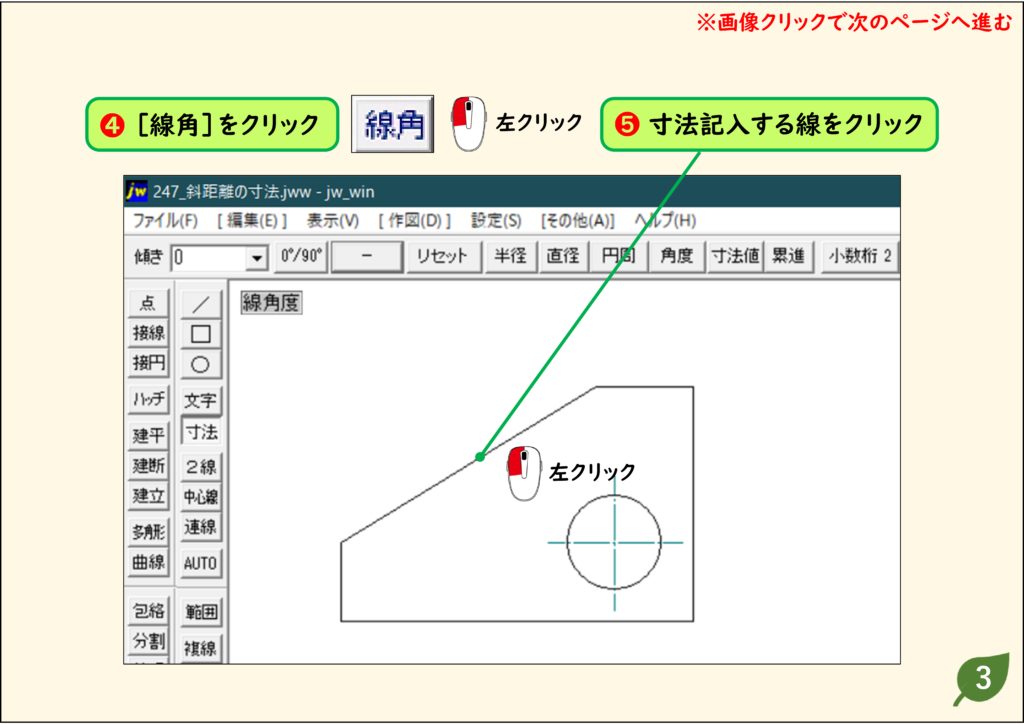

2．［線角］をクリックし、寸法を入れる線をクリックする
コントロールバーの［線角］をクリックし、寸法を入れたい斜めの線をクリックします。

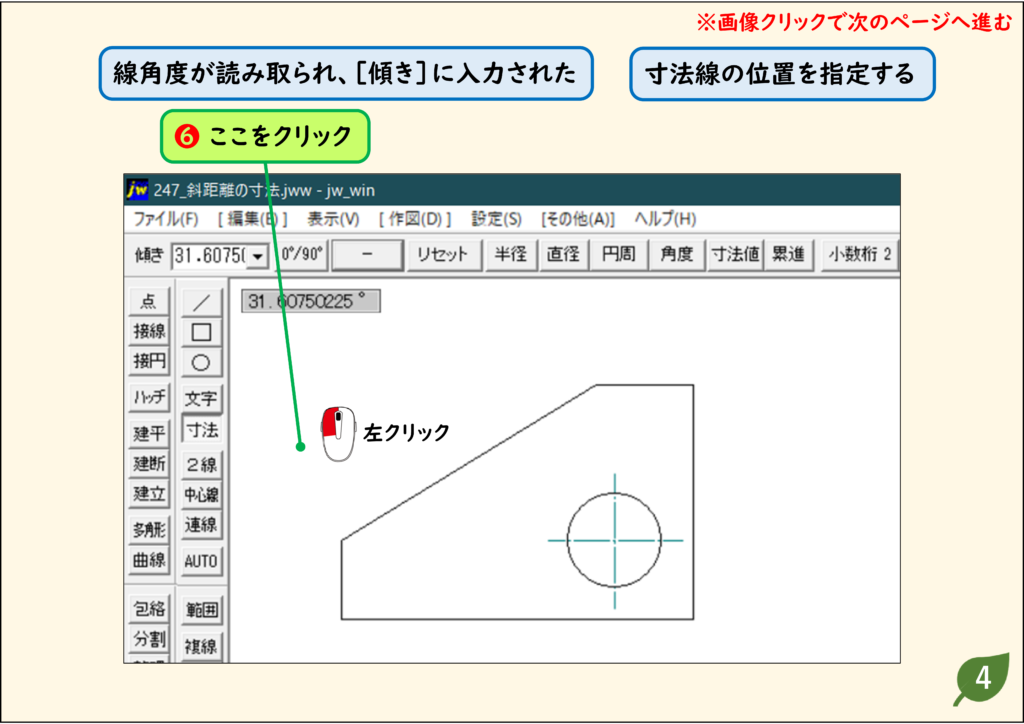

3．寸法線の位置をクリックする
線の角度が読み取られ、［傾き］に入力されます(ここでは31.60750225°)。寸法線を置きたい位置をクリックします。

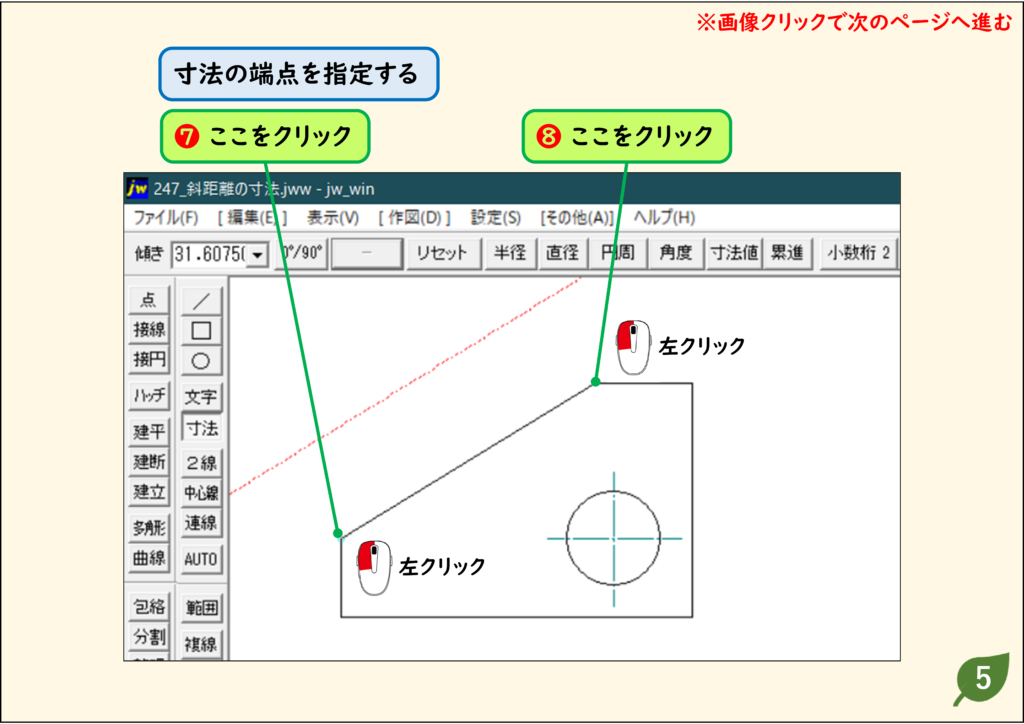

4．寸法の端点を2つクリックする
斜めの線の両端を順にクリックします。

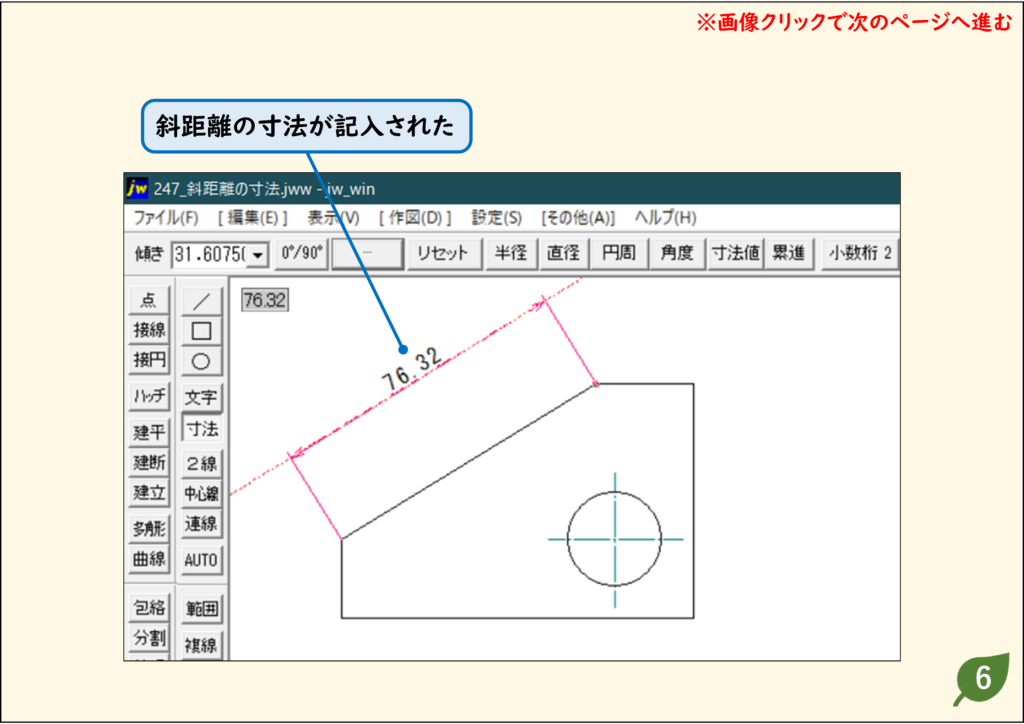

5．斜距離の寸法が記入された
線と平行な寸法(ここでは76.32)が記入されます。
うまくいかないときの確認
続けて水平・垂直の寸法を入れたら、斜めになった
［傾き］に斜めの角度が残っています。［傾き］を「0」に戻すか、［0°/90°］で向きを切り替えてから記入します。
斜めの線の角度を寸法で入れたい
角度寸法を記入する方法を見てください。
練習用CADデータ
- 247.jww(リンクを右クリックして「名前を付けて保存」)
