Jw_cadの印刷範囲の設定方法｜赤枠の動かし方・はみ出す/合わないときの直し方

2026年10月19日

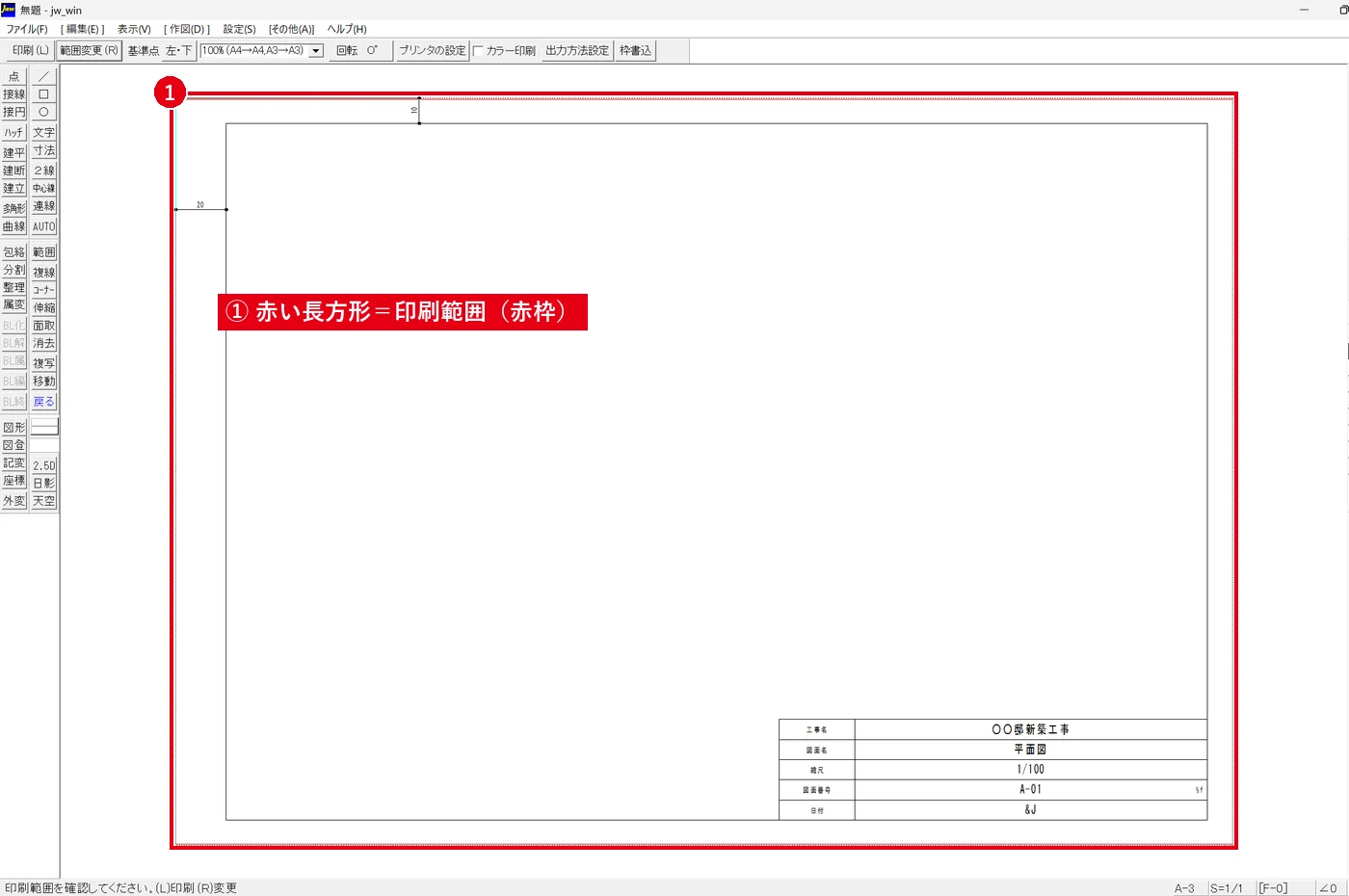

Jw_cad（JWW）で［印刷］を選ぶと、作図画面に印刷される範囲が赤い枠で表示されます。この赤枠の位置・大きさ・向きを調整するのが「印刷範囲の設定」です。このページでは、印刷範囲の動かし方、用紙に収まらないときの倍率・向きの直し方、印刷範囲を図面に書き込んでおく方法をまとめます。

印刷範囲が表示されるまでの手順

赤枠は、選んだプリンタの用紙サイズ・向きと、コントロールバーの倍率から決まります。赤枠の大きさが思ったものと違う場合は、まずこの3つを確認します。

コントロールバーの［範囲変更］を左クリックするか、作図画面で右クリックします。
赤枠がマウスについて動くので、印刷したい位置で左クリック（任意の位置）または右クリック（図面上の点に合わせる）します。

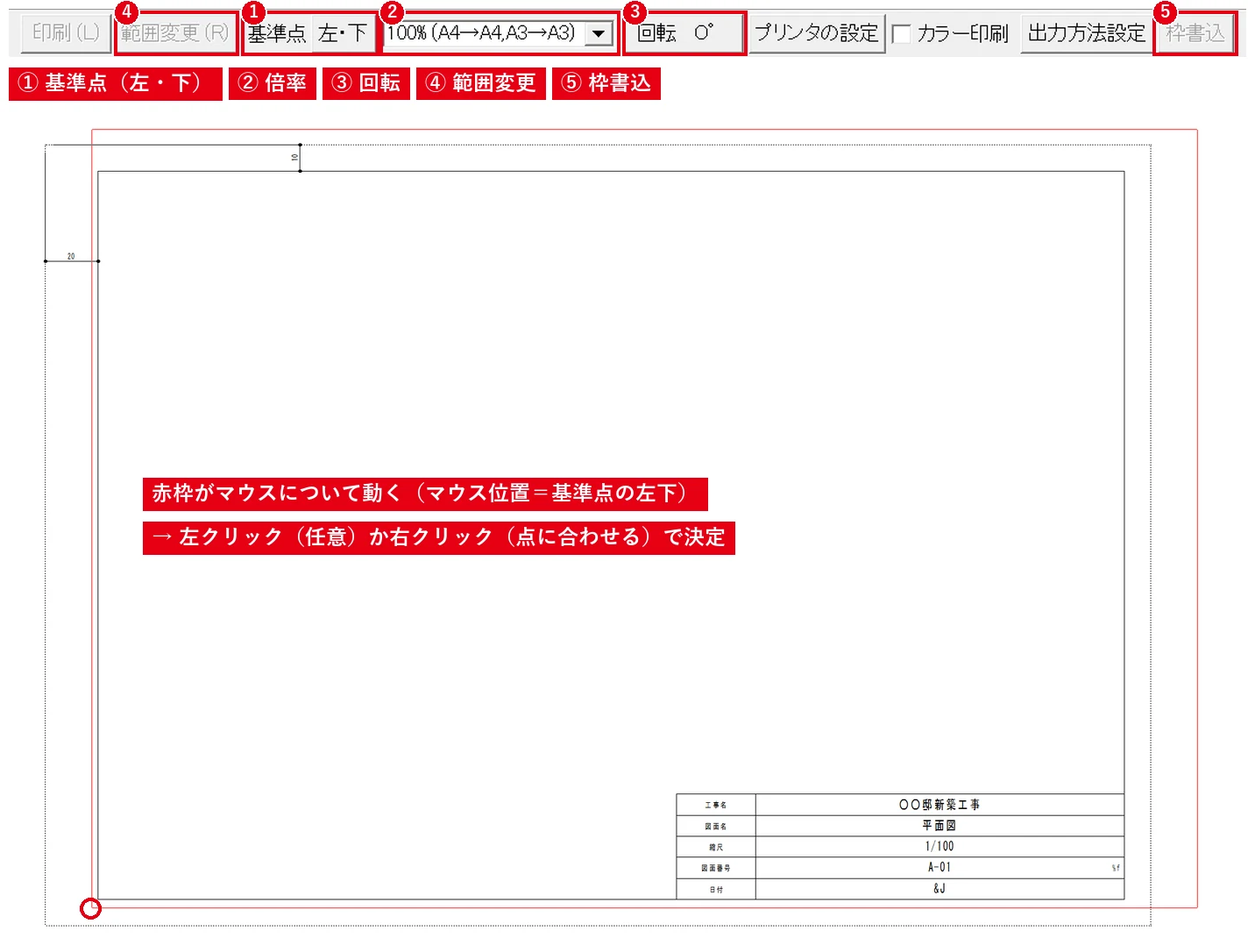

赤枠の移動・基準点・倍率・回転・枠書込は、すべてこのコントロールバーで切り替えます。

コントロールバーの［基準点］を左クリックすると、赤枠を動かすときにつかむ点が、左下→中下→右下→左中→中中→…の順に切り替わります。たとえば図面の枠の左下にぴったり合わせたいときは基準点を「左・下」にして、右クリックで枠の角を読み取ると正確です。

注意：Jw_cad公式ヘルプのとおり、範囲を決めたあとに作図画面を左クリックすると、すぐに印刷が始まります。クリックを繰り返すとその回数だけ印刷されるので、範囲の調整中は特に気をつけましょう。

倍率を変える：コントロールバーの倍率欄（初期値は［100%(A4→A4,A3→A3)］）で、出力倍率を選びます。A3で描いた図面をA4に縮小して印刷したいときなどに使います。
プリンタの用紙サイズを確認する：コントロールバーの［プリンタの設定］から、用紙サイズが図面の用紙（画面右下のステータスバーに表示）と合っているか確認します。A3の図面をA4用紙のまま100%で印刷すると、赤枠に収まりません。
実際に印刷される範囲は用紙より少し狭い：プリンタには印刷できない余白があるため、用紙いっぱいに描いた図面は端が切れることがあります。公式ヘルプでも、出力範囲は用紙の範囲より狭くなると説明されています。

縮尺や用紙サイズそのものを変えたい場合はJwCADの用紙・縮尺まとめ、縮尺と倍率の違いは縮尺・倍率・ズームの違いを参照してください。

コントロールバーの［回転0°］を左クリックすると［90°回転］→［-90°回転］と切り替わり、赤枠も回転します。プリンタ側の用紙の向き（縦・横）を変えたいときは、［プリンタの設定］から変更します。

コントロールバーの［枠書込］を左クリックすると、いまの赤枠と同じ長方形が、書込レイヤに書込線種で図面に書き込まれます。公式ヘルプでは、補助線で印刷範囲を書いておくと確実だと案内されています。補助線は印刷されないので、図面の外枠の目安として残しておくと、次回から範囲合わせが簡単になります。

また、［設定］→［基本設定］の［一般(1)］タブで［用紙枠を表示する］にチェックを入れると、用紙の範囲が点線で表示されます。

［印刷］を選んだあと「プリンタの設定」画面で［OK］を押すと表示されます。画面の表示倍率が大きすぎて枠が画面外にあることもあるので、両ボタンを右上へドラッグして全体表示してみてください。

コントロールバーの［出力方法設定］→［ファイル連続印刷］で複数ファイルを選べます。［印刷範囲・倍率を現状維持で印刷］にチェックを入れると、いまの範囲と倍率のまま連続印刷できます（公式ヘルプより）。

※操作手順はJw_cad Ver.8.25の公式ヘルプ（［ファイル］→［印刷］）をもとにしています（2026年10月時点）。
