Jw_cad（JWW）には「階段」専用のコマンドはありません。平面図の階段は、付属の木造平面用の図形（直階段・回り階段）を配置するか、［分割］や［複線］で段の線を等間隔に描くのが基本です。このページでは、両方の方法と、段数・踏面の決め方、上り方向の矢印や破断線の描き方までをまとめます。
段数と踏面・蹴上の決め方
階段を描く前に、段数を決めます。
- 蹴上（1段の高さ）：階高 ÷ 段数。例：階高2,880mmを14段なら、2,880÷14≒206mm。
- 踏面（1段の奥行き）：平面図で描く段の間隔です。
- 法令の目安：住宅の階段は、建築基準法施行令第23条で、蹴上23cm以下・踏面15cm以上・幅75cm以上と定められています（住宅以外は用途によって基準が異なります）。
実際の設計では、上り下りしやすい寸法になるよう、法令の数値よりゆとりを持たせるのが一般的です。
方法1：付属の階段図形を配置する

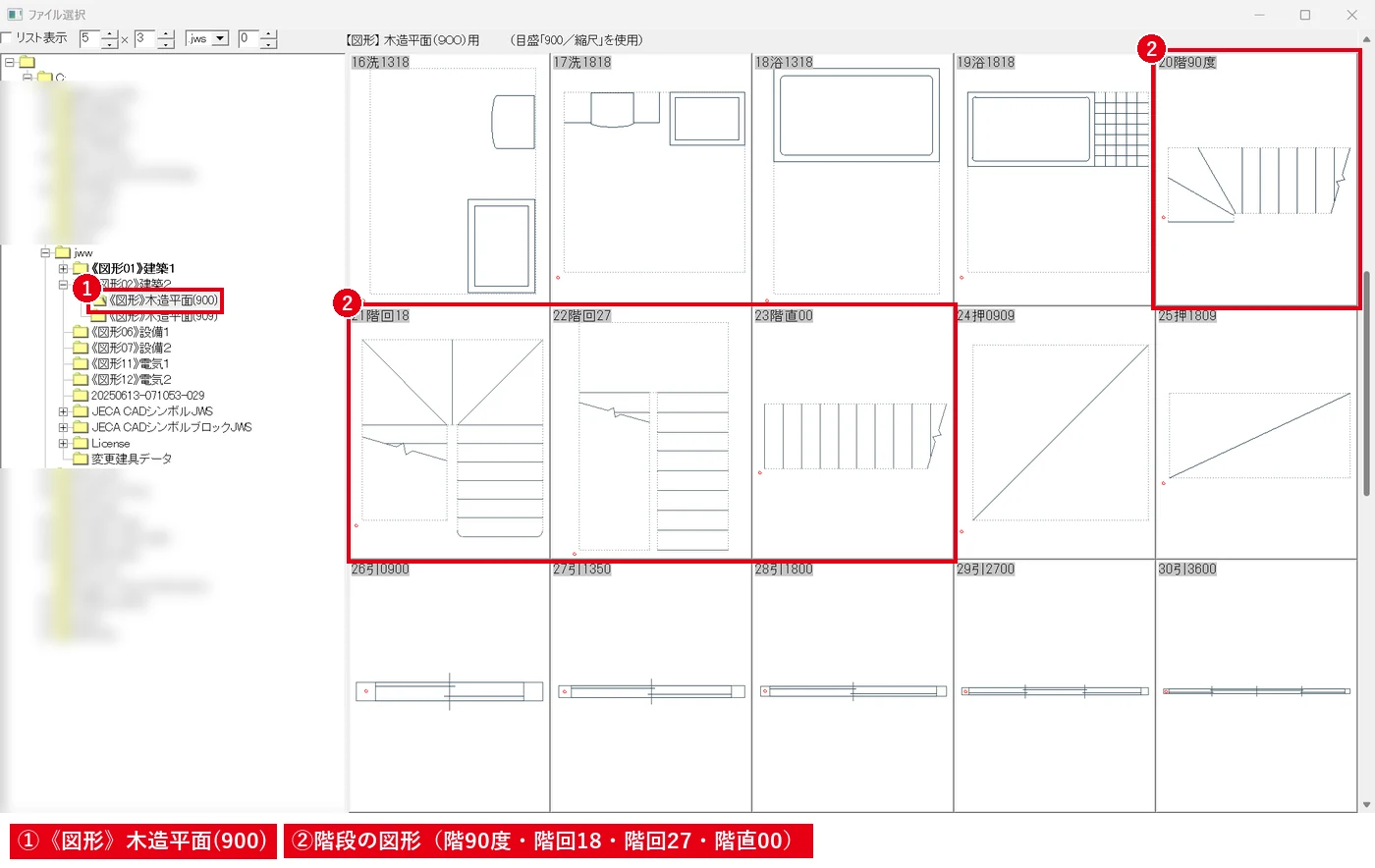

Jw_cadに付属する《図形02》建築２の木造平面用図形には、階段の図形が入っています（モジュール900用・909用）。
| ファイル名 | 名前から読み取れる内容 |
|---|---|
| 階直00 | 直階段（まっすぐな階段） |
| 階90度 | 90度に折れ曲がる階段 |
| 階回18・階回27 | 回り階段（数字は寸法の違い） |
- メニュー［その他］→［図形］を選び、《図形02》建築２の「木造平面(900)」または「木造平面(909)」フォルダを開きます。
- 階段の図形をダブルクリックし、配置位置をクリックします。向きは［回転角］、左右反転は［倍率］に「-1,1」で変えられます。
木造平面用の図形は、モジュール（柱の芯々寸法）ごとに分かれています。描いている図面に合うフォルダを選んでください（付属図形の使い方と一覧）。
方法2：［分割］で段の線を描く
階段の幅や長さが図形と合わないときや、RC造・鉄骨造の階段は、自分で描きます。
- ［矩形］または［2線］で、階段の外形（幅×長さ）を描きます。

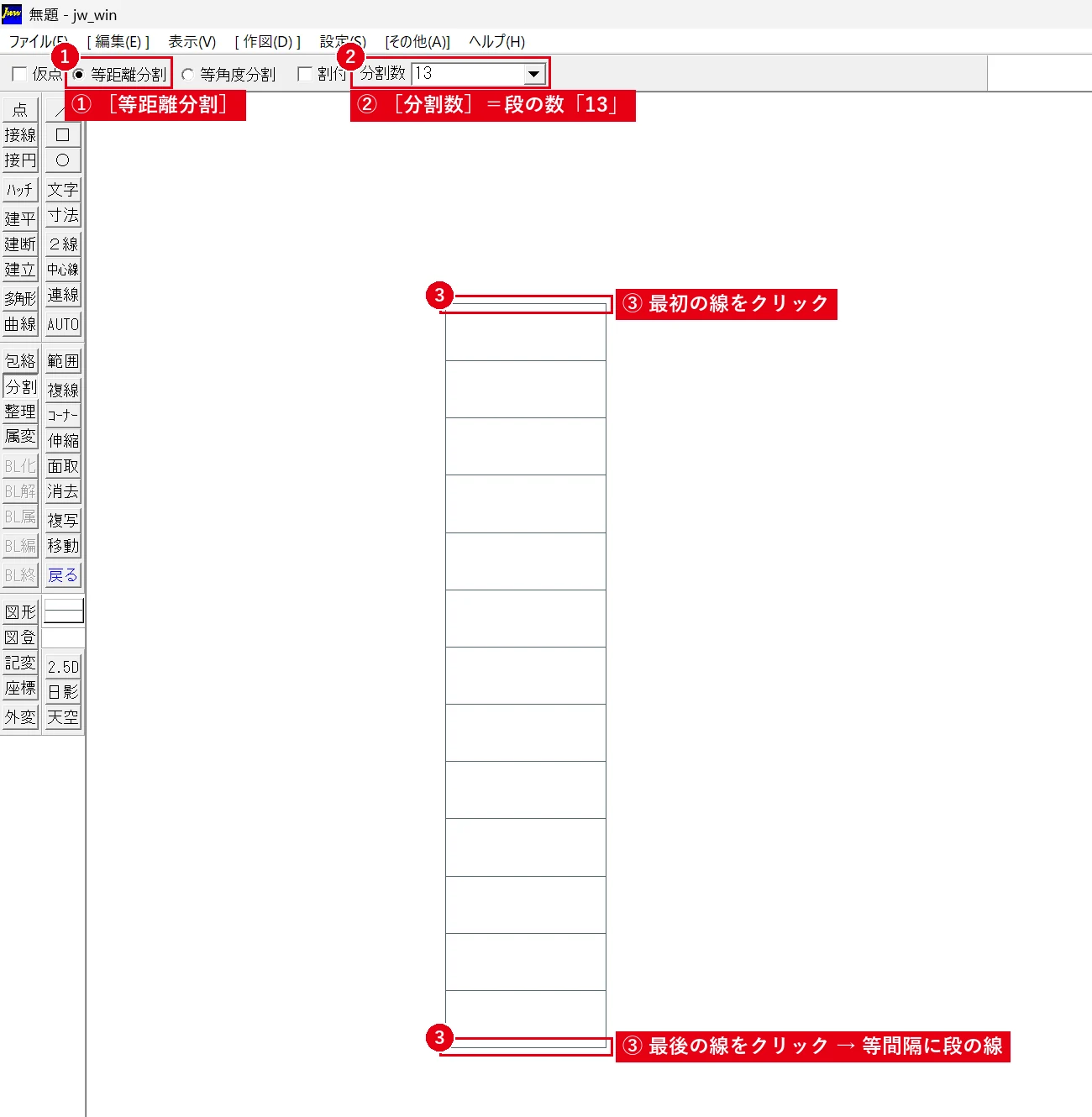

- メニュー［編集］→［分割］を選び、段の最初の線と最後の線（階段の両端の線）を指示して、分割数に段数を入れます。等間隔に段の線が描かれます（分割コマンドまとめ）。
両端の線を指示して分割数を入れると、段の線が等間隔に描かれます。 - 踏面の寸法が決まっているなら、［複線］で端の線から踏面の寸法ずつ［連続］で線を作る方法もあります（複線コマンドまとめ）。
回り階段（折れ曲がる階段）を描く
- 踊り場で折り返す階段：直階段を2本描き、間に踊り場の四角形を描きます。
- 回り段（斜めの段）：曲がり角の中心から、［線］の角度指定で30°・60°などの線を引いて段を分けます（線コマンドまとめ）。分割したい角度を等分するときは［分割］の角度分割も使えます。

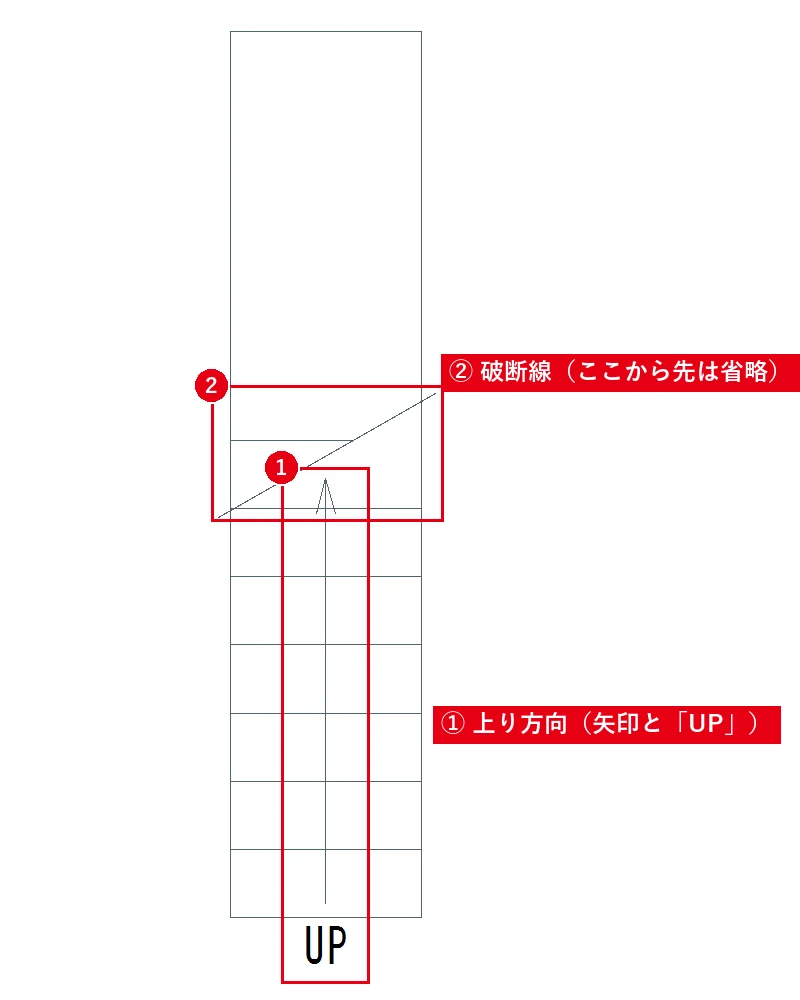

上り方向の矢印と破断線を入れる
- 上り方向の矢印：段の中央に、上る方向へ矢印付きの線を描き、「UP」または「上」と書きます。矢印付きの線は［線］の矢印の設定で描けます（矢印を描く方法）。
- 破断線：1階平面図では、階段の途中を斜めの破断線（2本線やジグザグ）で切り、その先は2階側として描かないか点線にするのが一般的です。斜めの線を引いて、［伸縮］や［消去］ではみ出した段の線を整えます（はみ出した線を切る方法）。
よくある質問
断面図で階段を描くには？
平面図の段の位置から線を下ろし、蹴上の高さで［複線］を取ると、段の形（踏面と蹴上の階段状の線）を描けます。断面図全体の描き方は断面図を描く手順をご覧ください。
手すりは？
平面図では、手すりの位置に細い線（または2本線）を描きます。［複線］で壁や段の端から手すりの位置を取ると正確です。
平面図全体の描き方は？
平面図を描く手順で、通り芯から壁・建具・寸法までの流れを解説しています。
