Jw_cad（JWW）の点線や一点鎖線は、メニュー［設定］→［基本設定］の［線種］タブで、線と空白の並び（線種パターン）や間隔を変えられます。「点線が細かすぎて実線に見える」「印刷すると鎖線の間隔が詰まる」といったときは、画面用とプリンタ用の［ピッチ］を調整します。このページでは、線種の設定項目の意味と、点線の間隔を変える手順をまとめます。
Jw_cadの線種の種類
線種は［線属性］で選ぶ線種1〜8・補助線種と、手書き風の揺らぎがあるランダム線1〜5などがあります。標準では線種1が実線、線種2〜4が点線、線種5〜8が一点鎖線・二点鎖線に割り当てられています。補助線種は画面には表示されますが印刷されない線です。
描いた線の線種をあとから変えるときは［属性変更］を使います（属性変更（属変）まとめ）。
線種パターンの読み方

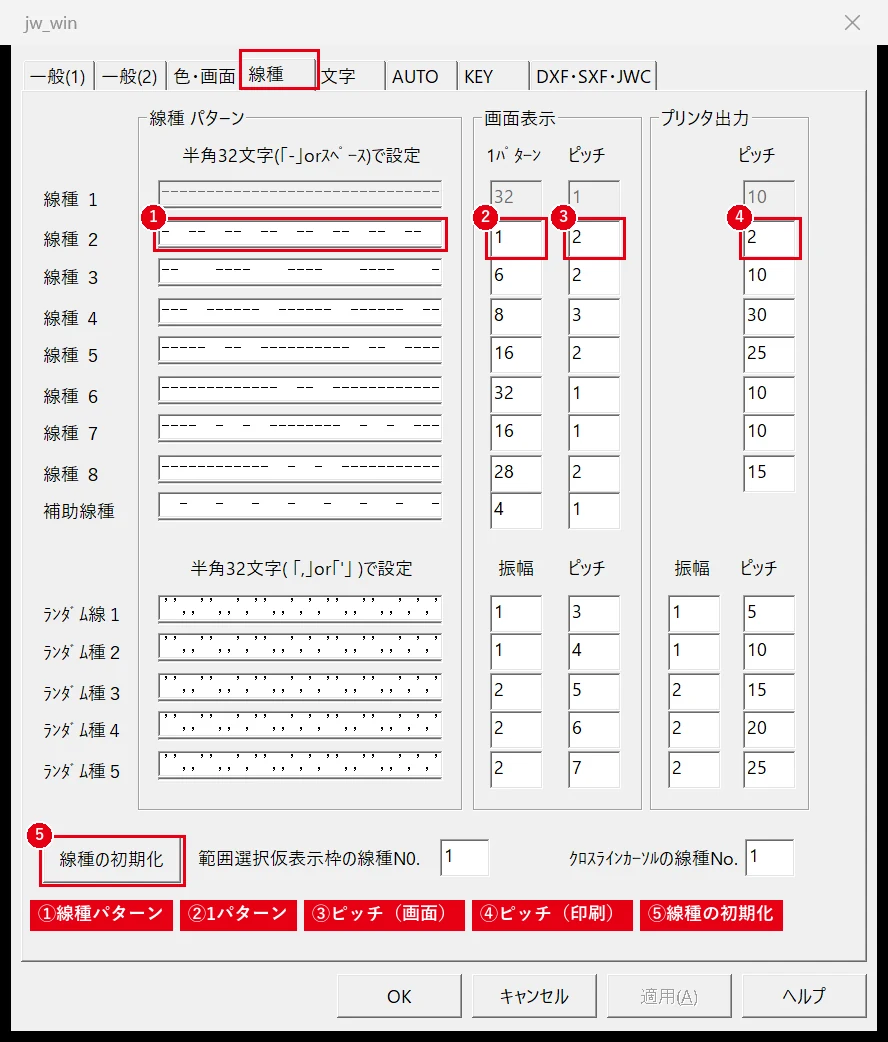

［線種］タブの［線種パターン］は、半角の「－」とスペースを32文字並べて表したものです。「－」が描く部分、スペースが描かない（空白の）部分になります（公式ヘルプより）。
| パターンの例（32文字） | 見え方 |
|---|---|
---------------- | 長い線と長い空白の点線（破線） |
-------- -------- -------- -- | 線が長く空白が短い破線 |
-------------------- -- ------ | 長い線と短い線の組み合わせ（一点鎖線風） |
ランダム線1〜5は「，」と「’」の32文字で、線の下向き・上向きの振れを表します。
点線の間隔を広げる・狭める（ピッチ）
パターンの形はそのままで、全体の間隔を変えたいときは［ピッチ］を変えます。［ピッチ］は、線種パターンの1文字を何ドットで描くかの設定です。
- メニュー［設定］→［基本設定］を開き、［線種］タブを選びます。
- 変えたい線種（例：線種2）の行で、［画面表示］の［ピッチ］の数値を大きくすると間隔が広がり、小さくすると狭くなります。
- ［OK］で閉じ、画面で見え方を確認します。

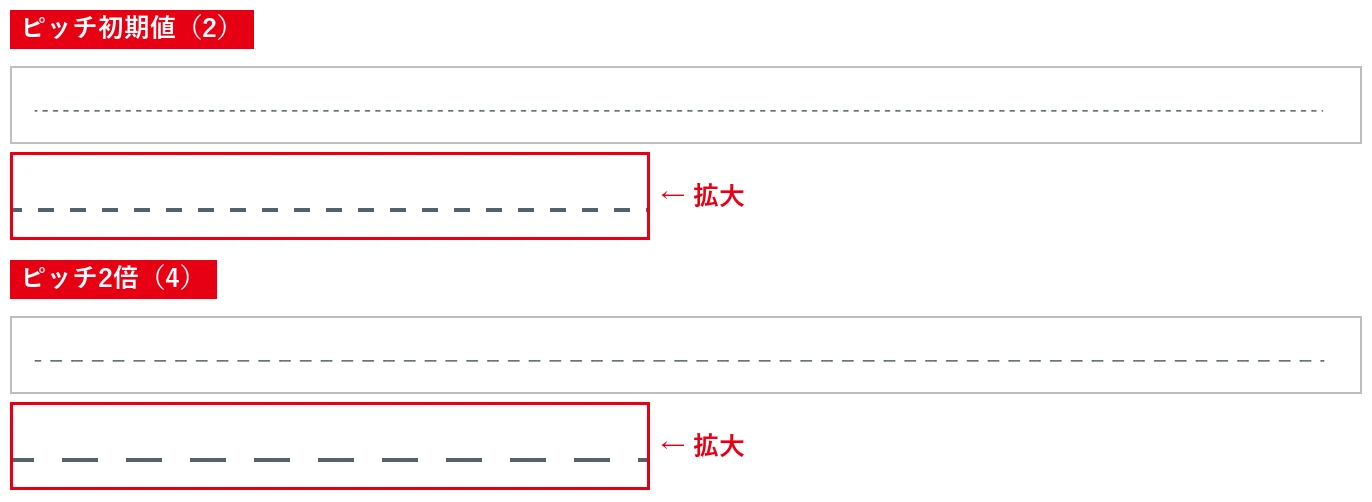

ピッチを大きくすると、パターンの形はそのままで間隔だけが広がります。
［1パターン］は、線種パターンが繰り返される最小のドット数の設定です（公式ヘルプより）。
印刷したときの間隔を変える
画面での見え方と印刷結果は別の設定です。印刷した点線の間隔を変えたいときは、同じ行の［プリンタ出力］側の［ピッチ］を変えます。ここも「線種パターンの1文字を何ドットで描くか」の数値です。
設定を変えたら、いきなり本番の図面を印刷せず、点線・鎖線を何本か描いた図面で試し刷りをして、間隔を確認するのがおすすめです。線の太さの設定は印刷まとめの「印刷時の線幅を設定する」をご覧ください。
元に戻す・ほかのパソコンでも同じにする
- 元に戻す：［線種］タブの［線種の初期化］で、変更した線種の設定を初期状態に戻せます。
- 同じ設定をほかのパソコンでも使う：設定を環境設定ファイルに書き出して、別のパソコンで読み込みます（環境設定ファイルの使い方）。
このほか、［線種］タブでは、範囲選択の仮表示枠やクロスラインカーソルに使う線種の番号も設定できます。
よくある質問
DXFで渡したら点線が実線になった
相手のCADでの線種の対応によって変わります。SXF対応拡張線種を使うと、ほかのCADと線種を合わせやすくなります（「SXF対応拡張線色・線種」とは）。
画面を拡大すると点線の間隔が変わらない
Jw_cadの線種のピッチは画面上のドット数で決まるため、拡大・縮小しても、画面上の間隔は基本的に同じに見えます。実際の印刷結果は試し刷りで確認してください。
線の色を変えたい
線色の変え方は色が変わらないときの確認順をご覧ください。
