JwCAD（Jw_cad）の設定にある「SXF対応拡張線色・線種」の意味を解説します。SXFは電子納品などで使われるCADデータの規格で、設定を拡張するとSXFの線色・線種がJw_cadで使えるようになります。
目次

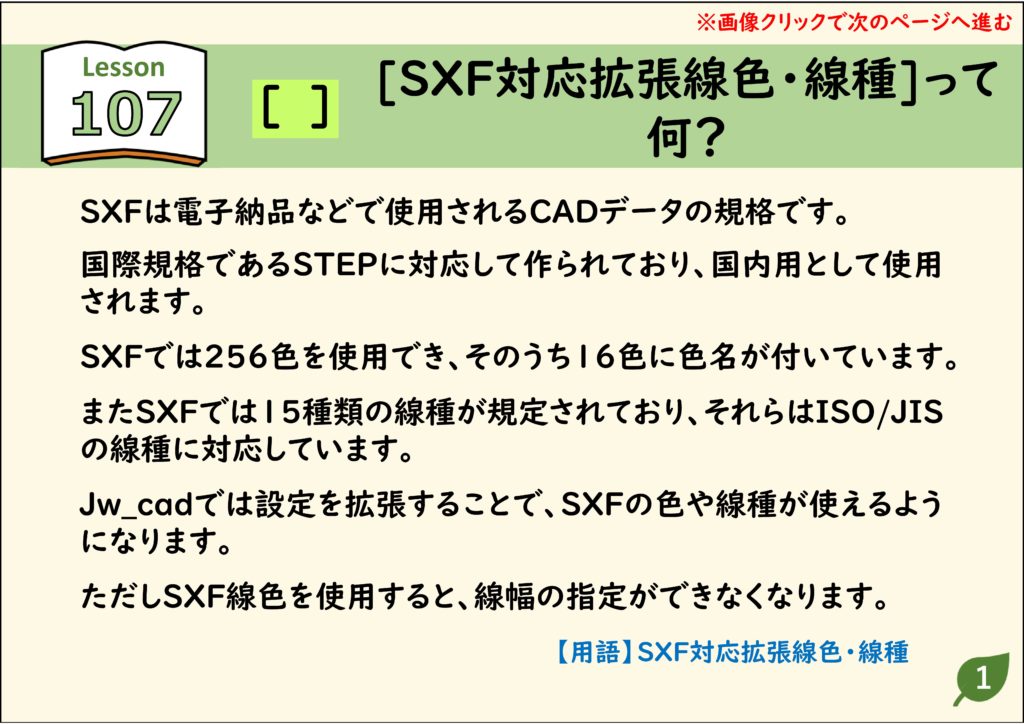

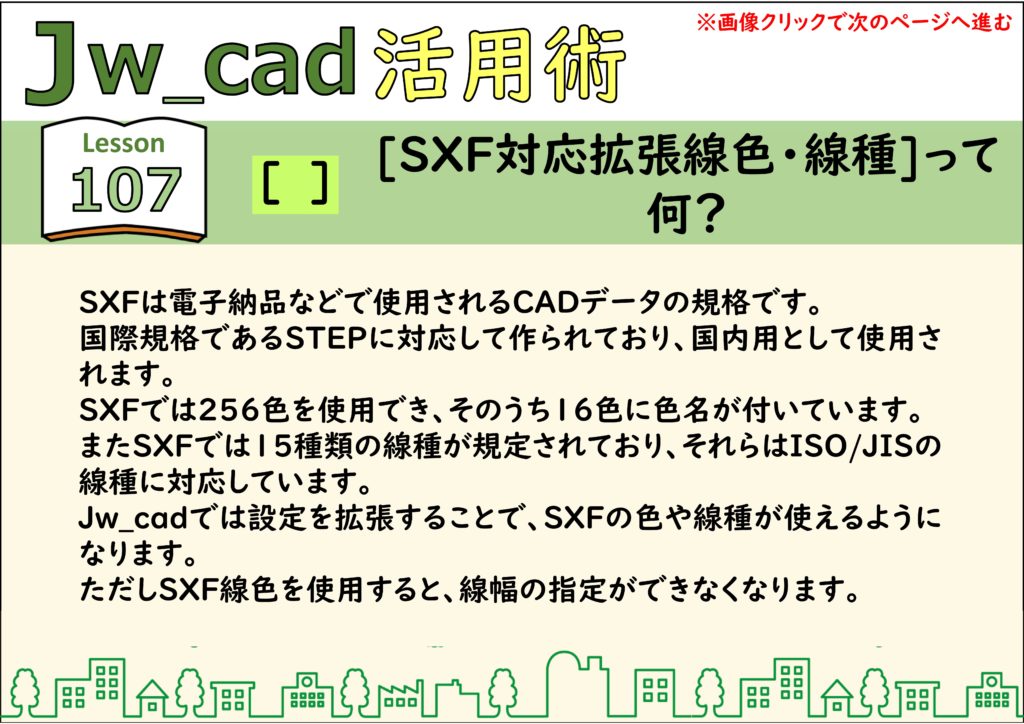

SXF対応拡張線色・線種とは
- SXFは、電子納品などで使用されるCADデータの規格です。
- 国際規格であるSTEPに対応して作られており、国内用として使用されます。
- SXFでは256色を使用でき、そのうち16色に色名が付いています。
- SXFでは15種類の線種が規定されており、それらはISO／JISの線種に対応しています。
- Jw_cadでは、設定を拡張することでSXFの色や線種が使えるようになります。
画像で見るSXF対応拡張線色・線種
ステップ 01
SXF(SFC)形式で開く・保存する
SXF形式の図面は、メニュー［ファイル］→［SFCファイルを開く］で読み込み、［SFC形式で保存］で保存します。操作はDXFファイルを開く・保存するときと同じです(Jw_cad公式ヘルプより)。
SXFを読み込むときのレイヤ
SXFのレイヤは、レイヤコード1がJw_cadの0-1レイヤになり、以下順に割り当てられます。レイヤコード255と256はF-Fレイヤに入ります(Jw_cad公式ヘルプの「SXF入出力の制限事項」より)。受け取った図面のレイヤ名が変わって見えるのはこのためです。
SFCファイルのくわしい扱いはJw_cadでSFCファイルを開く・保存する方法をご覧ください。
