JwCAD（Jw_cad）で1本に見える複数の線を連結して1本の線にする方法を、実際の操作画面の画像つきで解説します。使うのは［整理］コマンドです。操作は全3ステップです。
- [データ整理]コマンドの[連結整理]オプションを利用すると、端点が一致する線を連結し、1本の線に変換します。
- このとき、Lesson200で解説した重複整理も一緒に行われます。
目次
1本に見える複数の線を連結して1本の線にする手順（全3ステップ）
- あらかじめ［範囲選択］コマンドで、線を連結する範囲を選択しておきます。

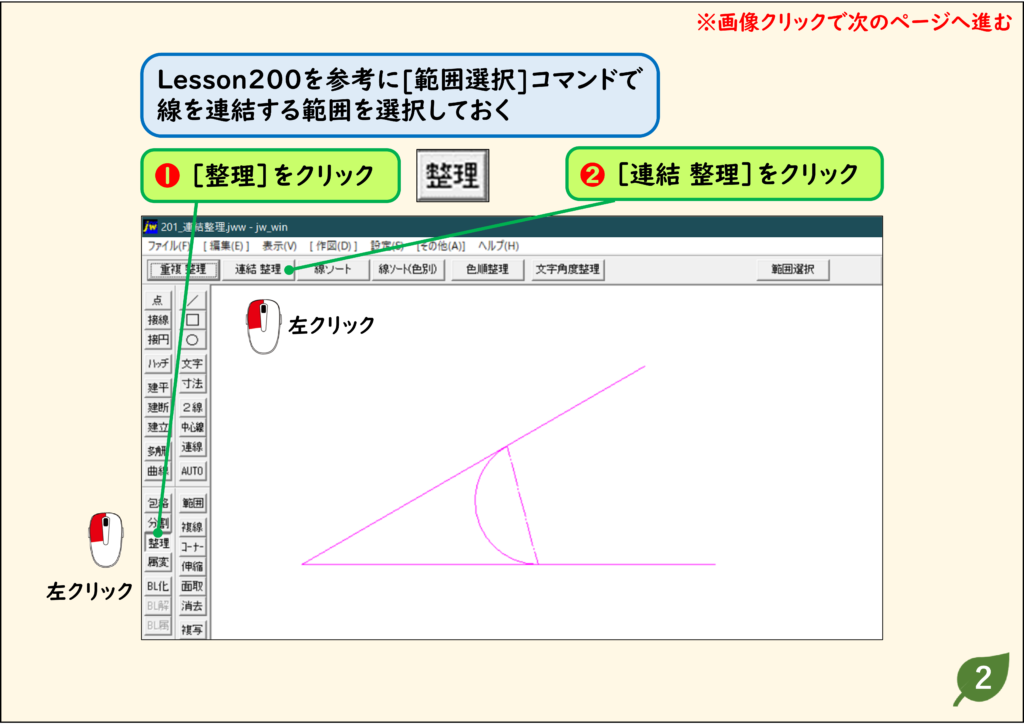

- ［整理］コマンドをクリックします。
- コントロールバーの［連結整理］をクリックします。

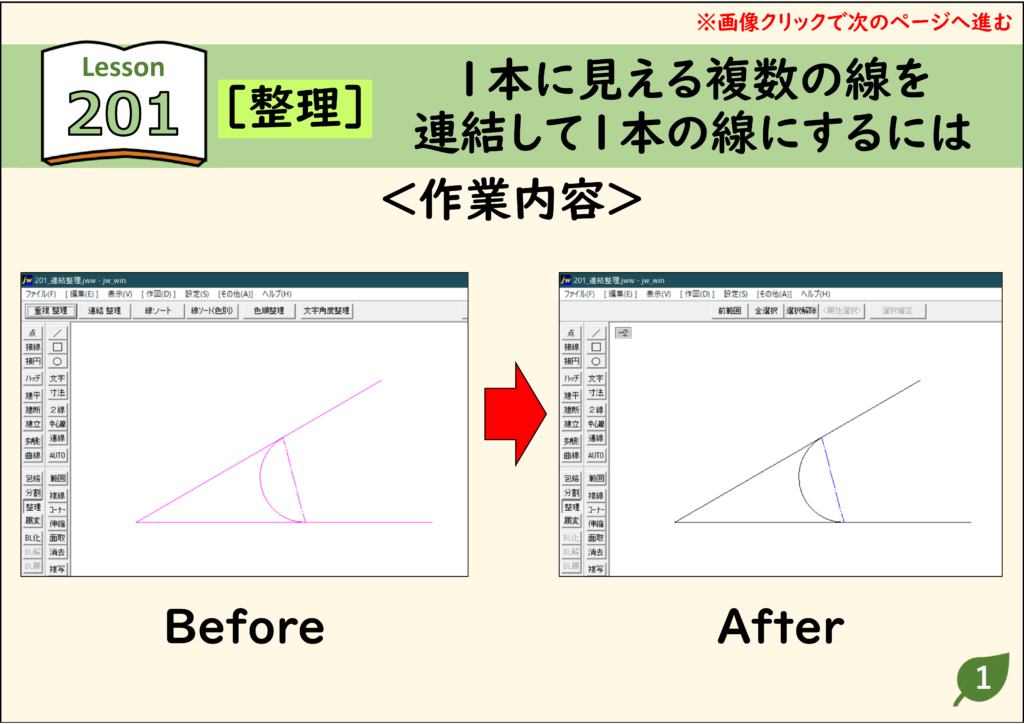

結果：端点が一致している複数の線が連結され、1本の線になります。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点

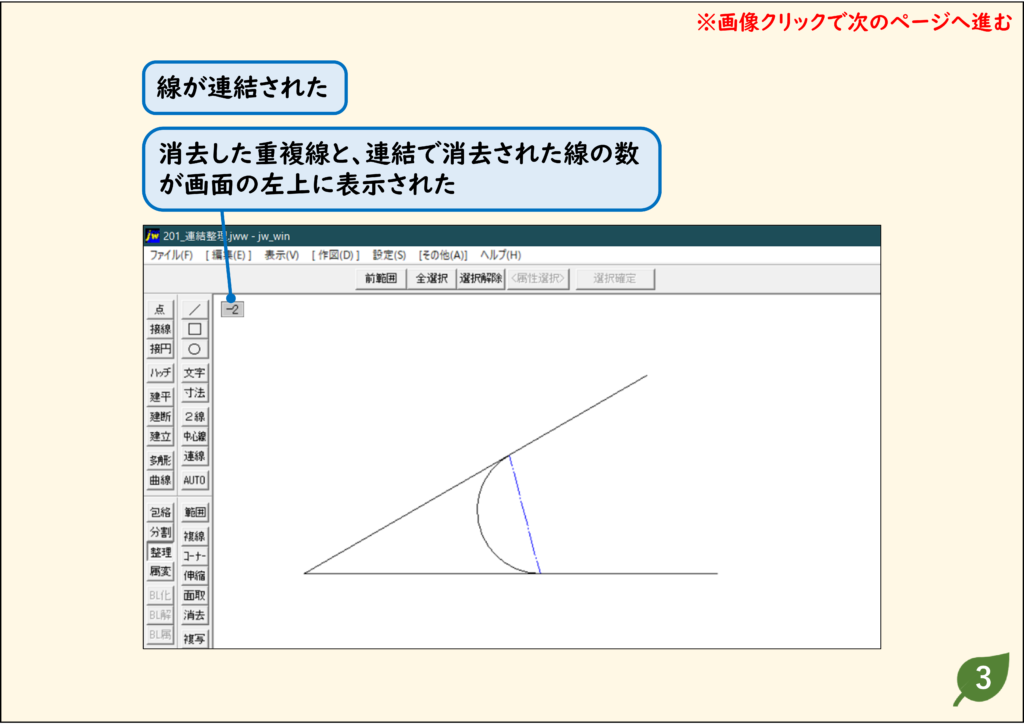

- 消去した重複線と、連結で消去された線の数が、画面の左上に表示されます。
- 連結整理では、重複整理も一緒に行われます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
CADデータ【ダウンロード】
《CADデータ》201.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
