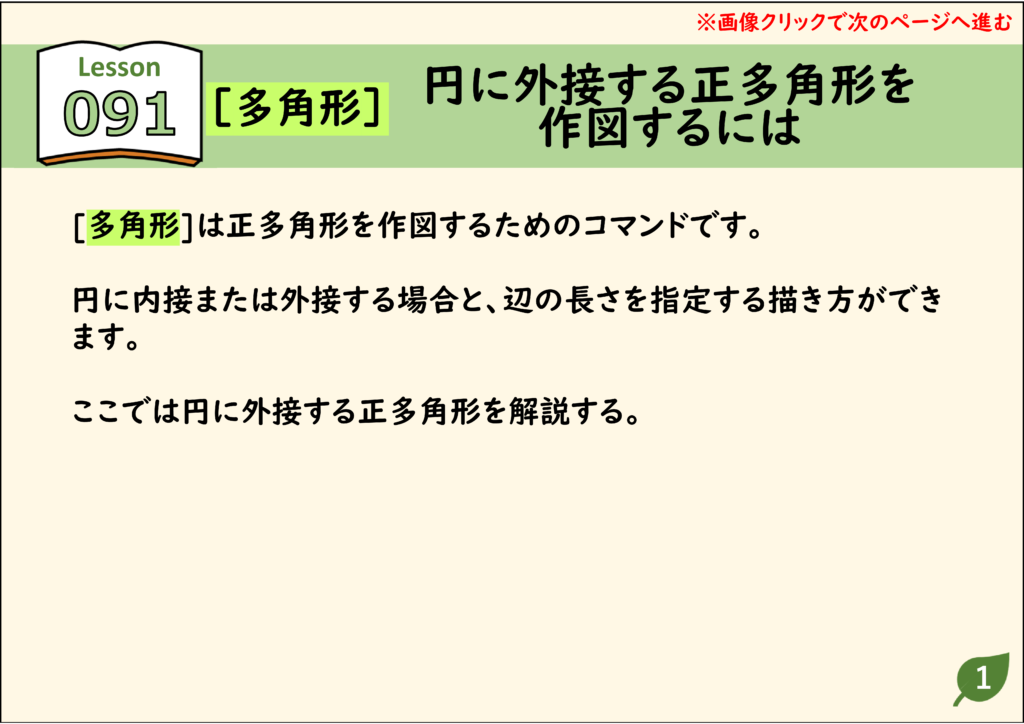

JwCAD(JWW)で正多角形を描くときは［多角形］コマンドを使います。円に内接・外接する大きさ、または辺の長さを指定して描けます。画像をクリックすると、次の手順へ進みます。
目次
円に内接する正多角形を描く

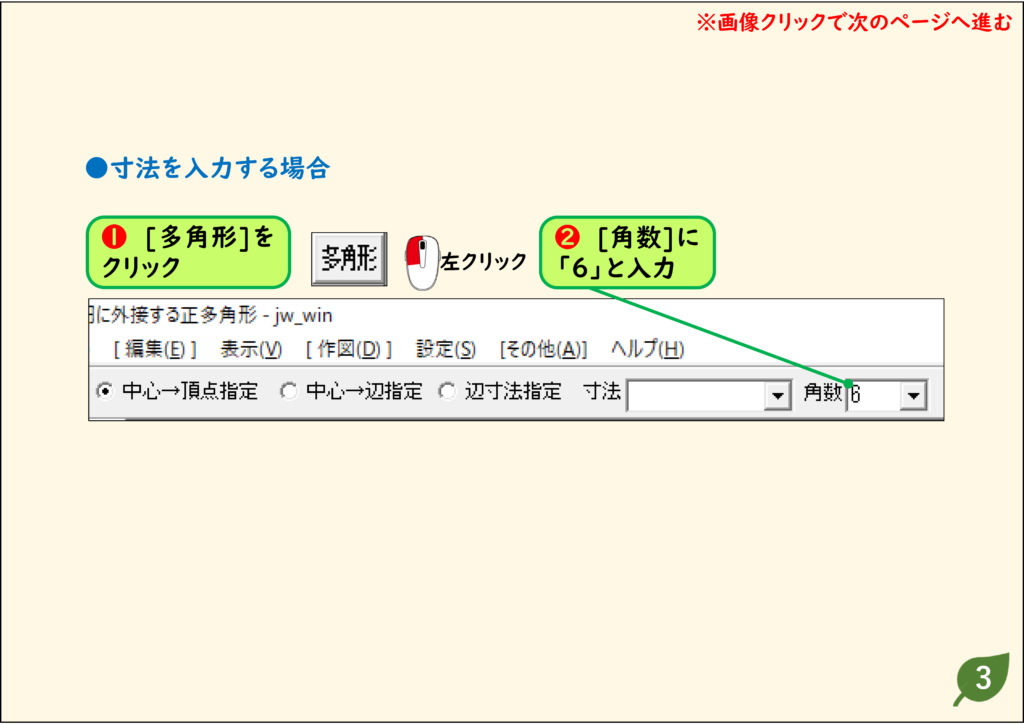

1．［多角形］をクリックし、［角数］を入れる
［多角形］をクリックし、［角数］に「6」と入力します。
2．［中心→頂点指定］で［寸法］に半径を入れ、配置する
［中心→頂点指定］をクリックし、［寸法］に多角形が内接する円の半径を入力します。配置する位置をクリックします。
3．正多角形が描けた
円に内接する正六角形が描けます。

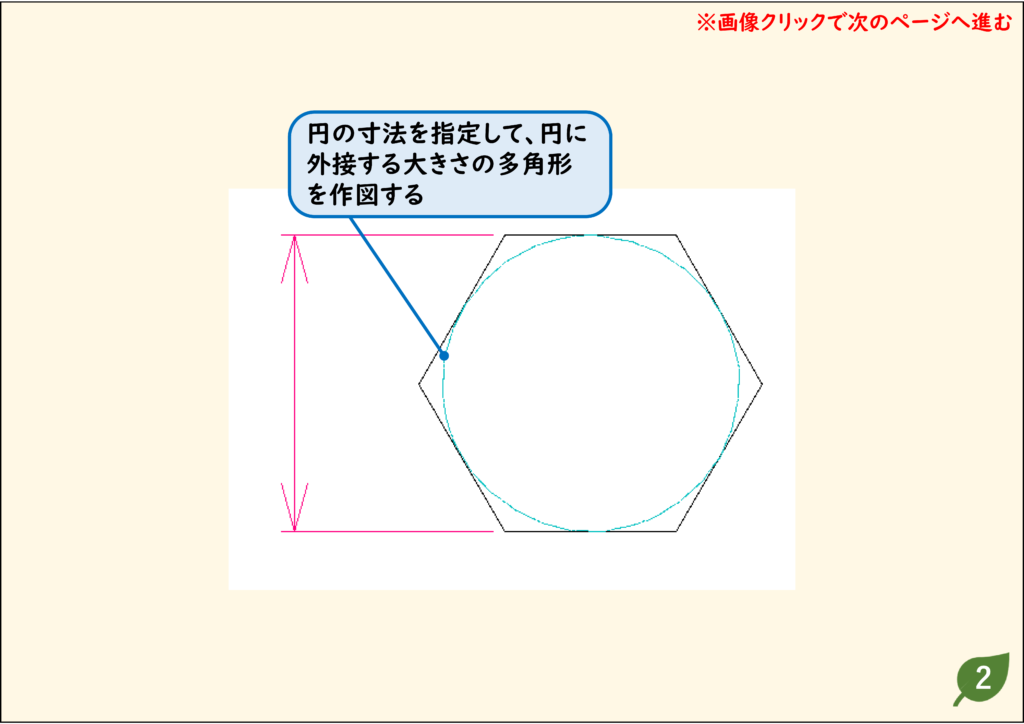

円に外接する正多角形を描く

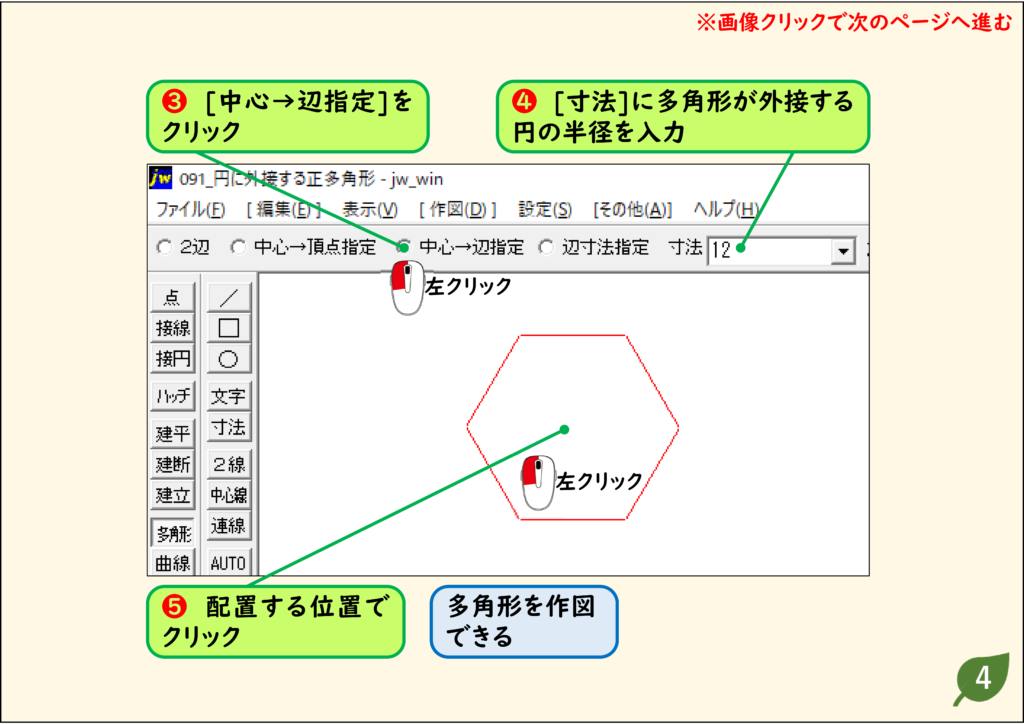

1．［中心→辺指定］で［寸法］に半径を入れ、配置する
［多角形］→［角数］に「6」と入力し、［中心→辺指定］をクリックします。［寸法］に多角形が外接する円の半径を入れ、配置する位置をクリックします。
辺の長さを指定して正多角形を描く
1．［角数］を入れる
［多角形］をクリックし、［角数］に「6」と入力します。
2．［辺寸法指定］で［寸法］に辺の長さを入れ、配置する
［辺寸法指定］をクリックし、［寸法］に辺の長さを入力して、配置する位置をクリックします。
配置するときの基点を変える
1．［中央］をクリックして基点を切り替える
コントロールバーの［中央］をクリックすると［頂点］に、もう一度クリックすると［辺］に切り替わります。
2．［中央］の場合
多角形の図心が基点になります。
3．［頂点］の場合
多角形の頂点が基点になります。
4．［辺］の場合
多角形の辺の中点が基点になります。
うまくいかないときの確認
3辺の長さを決めて三角形を描きたい
3辺の長さを指定して三角形を作図する方法を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
