JwCAD(JWW)で作図できる曲線は、円(円弧)と楕円(楕円弧)だけです。［曲線］コマンドの［スプライン曲線］を使えば、短い直線を連続させた曲線を作図できます。画像をクリックすると、次の手順へ進みます。
目次
スプライン曲線を描く手順

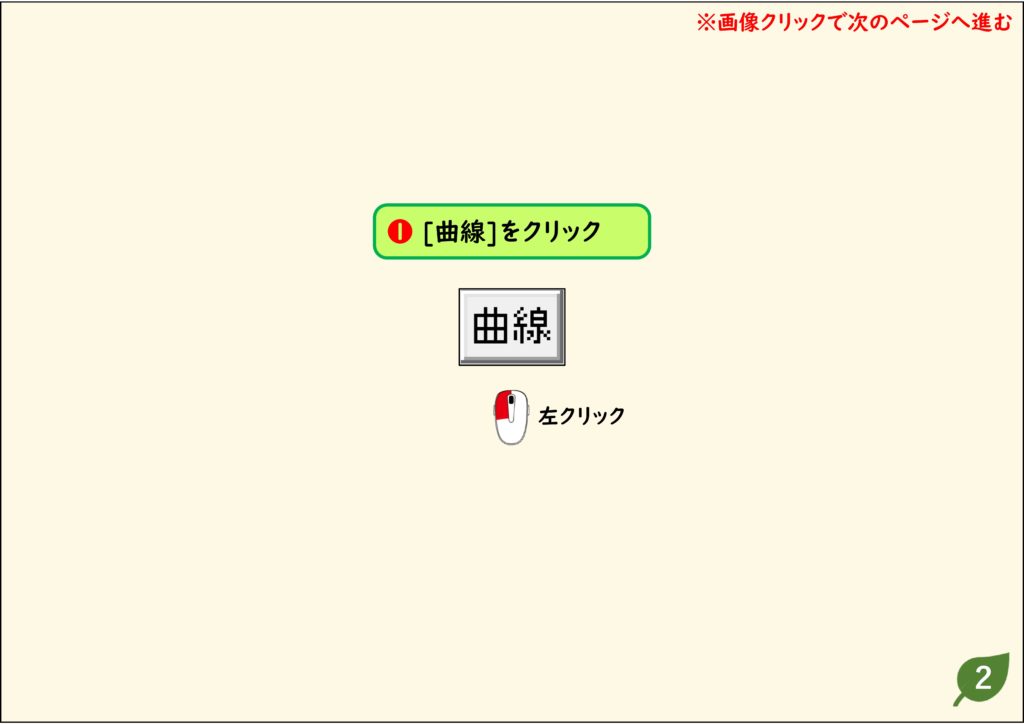

1．［曲線］をクリックする
左のツールバーの［曲線］をクリックします。

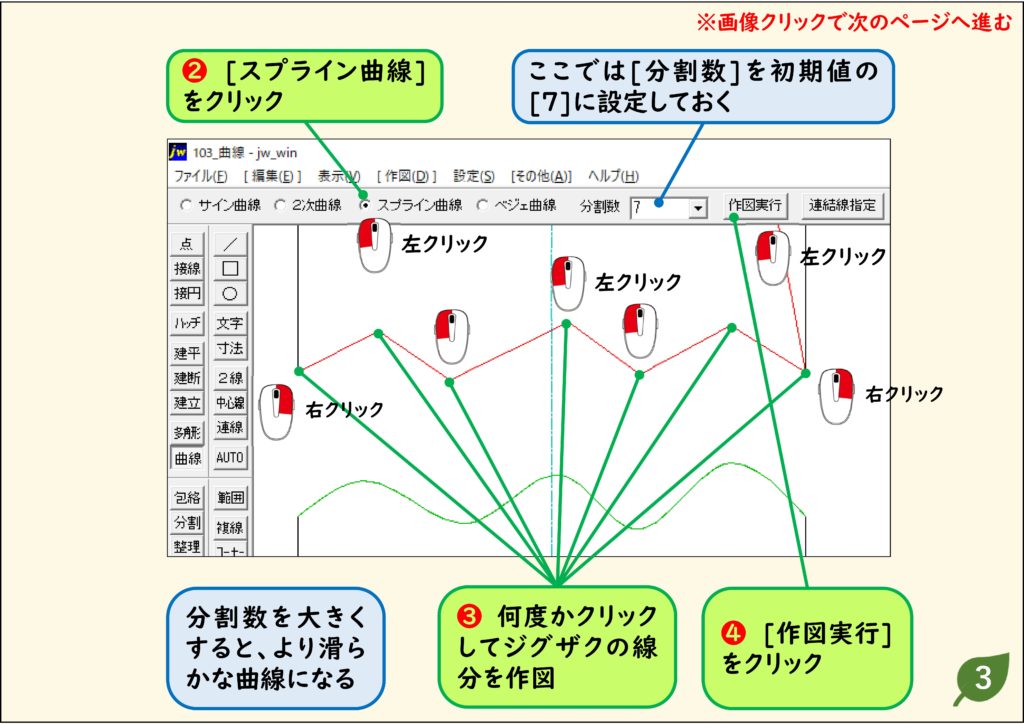

2．［スプライン曲線］で点を右クリックし、［作図実行］
［スプライン曲線］をクリックします。［分割数］は初期値の［7］のままにします(分割数を大きくすると、より滑らかな曲線になります)。何度かクリックしてジグザグの線を作図し、［作図実行］をクリックします。

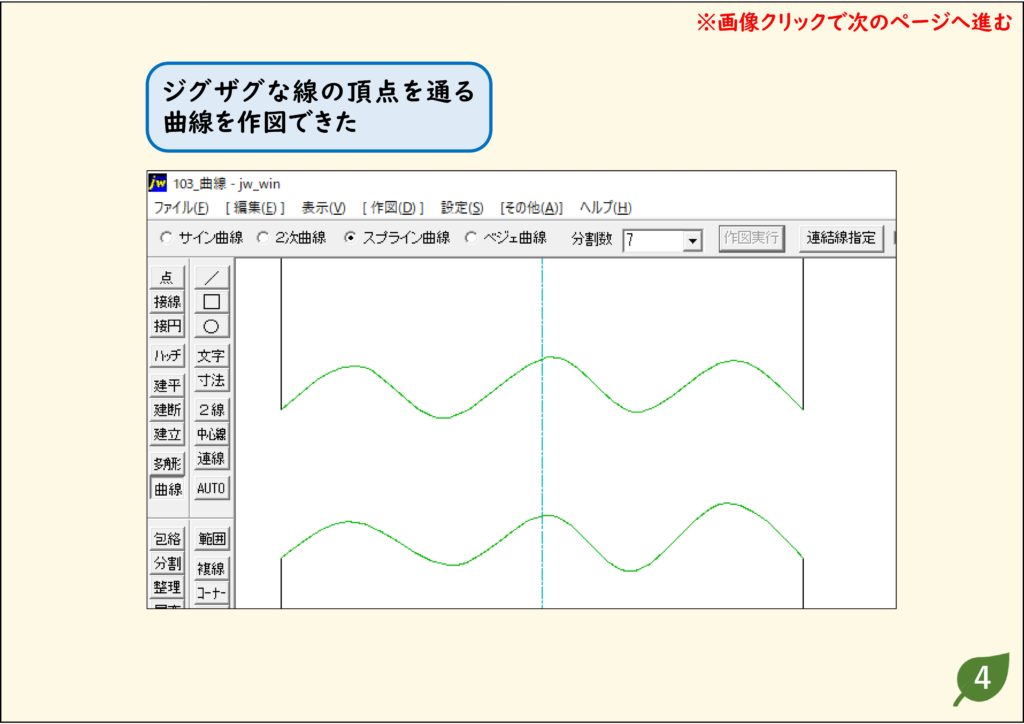

3．ジグザグの頂点を通る曲線が描けた
ジグザグな線の頂点を通る曲線が作図できます。
うまくいかないときの確認
曲線がカクカクする
［分割数］を大きくすると、より滑らかになります。
波線を描きたい
波線の描き方を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
