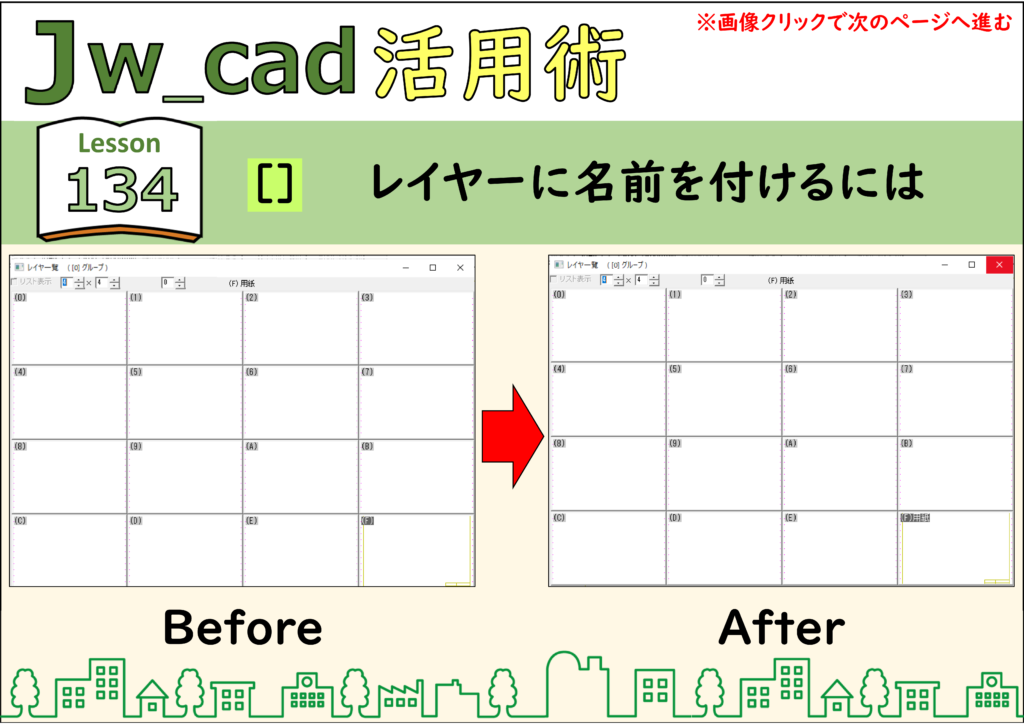

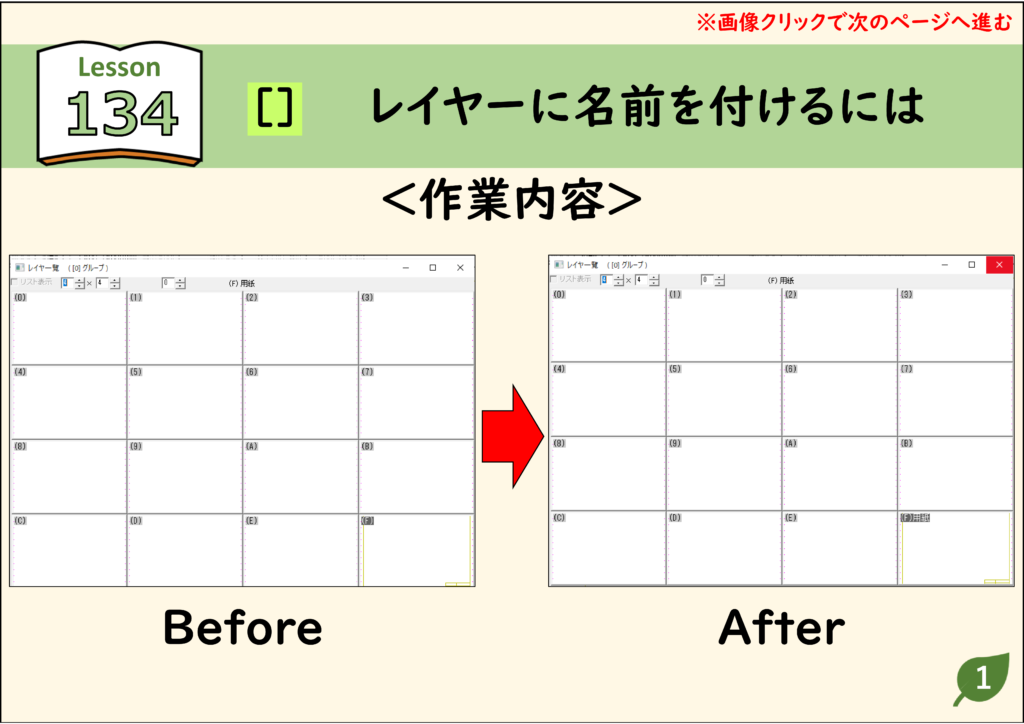

JwCAD(JWW)では、レイヤーに名前を付けられます。名前を付けると、どのレイヤーに何を描いたかが分かりやすくなり、ステータスバーにも表示されます。［レイヤー一覧］からレイヤー番号をクリックして設定します。画像をクリックすると、次の手順へ進みます。
目次
レイヤーに名前を付ける手順
先に［レイヤー一覧］を表示しておきます。

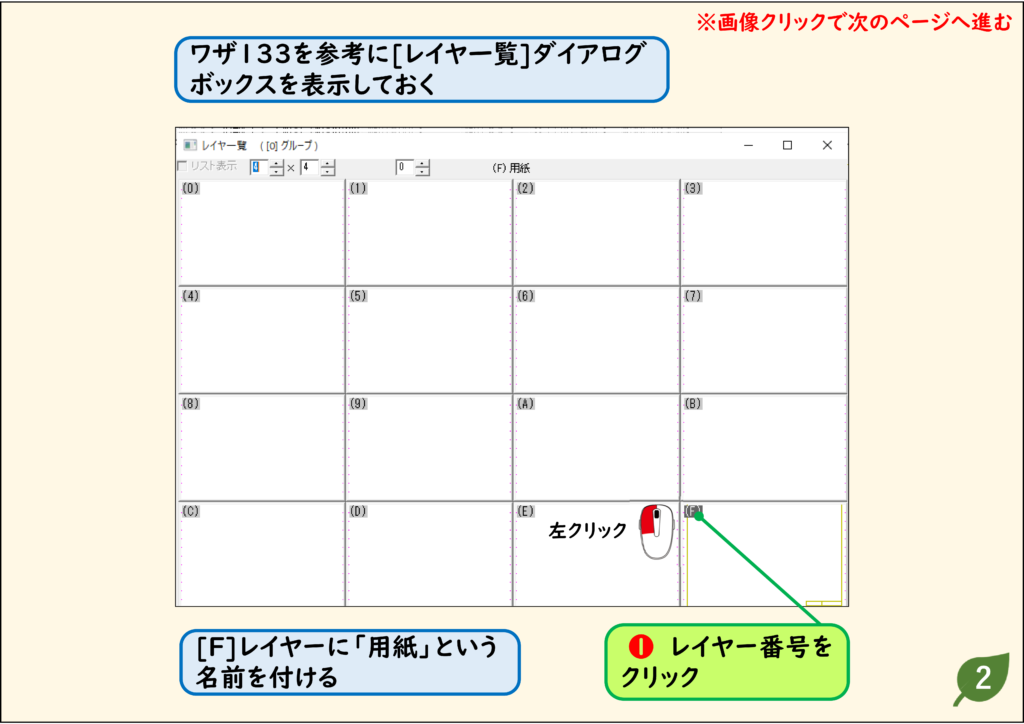

1．名前を付けるレイヤーの番号をクリックする
［レイヤー一覧］の画面で、名前を付けたいレイヤーの番号(ここでは［F］)をクリックします。

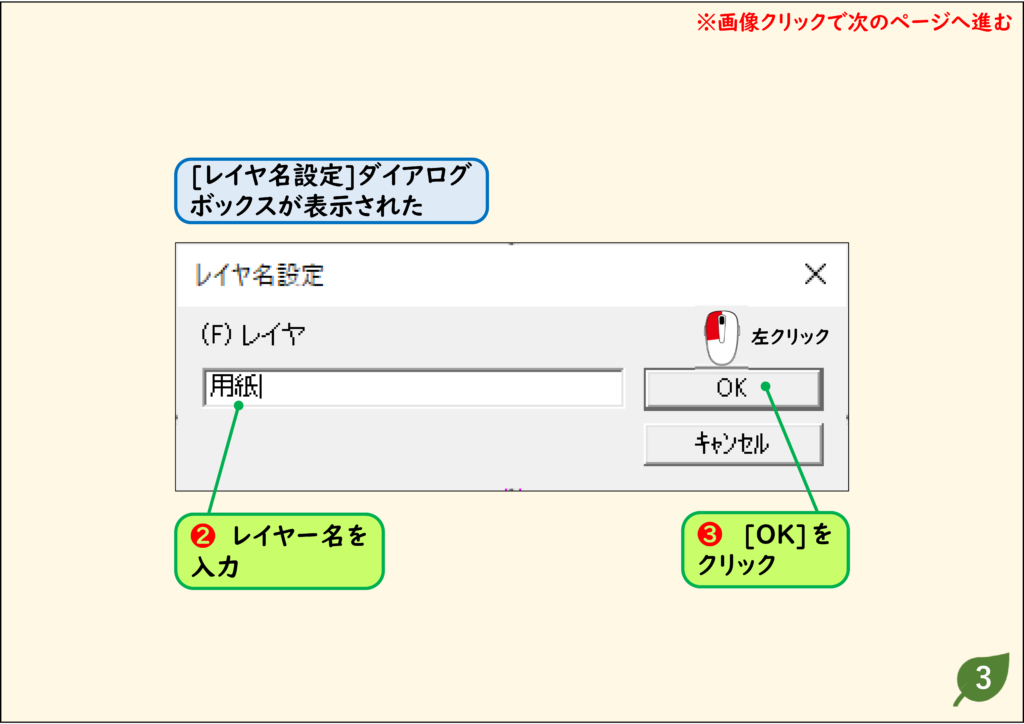

2．レイヤー名を入力して［OK］をクリックする
［レイヤ名設定］の画面が表示されたら、名前(ここでは「用紙」)を入力して［OK］をクリックします。

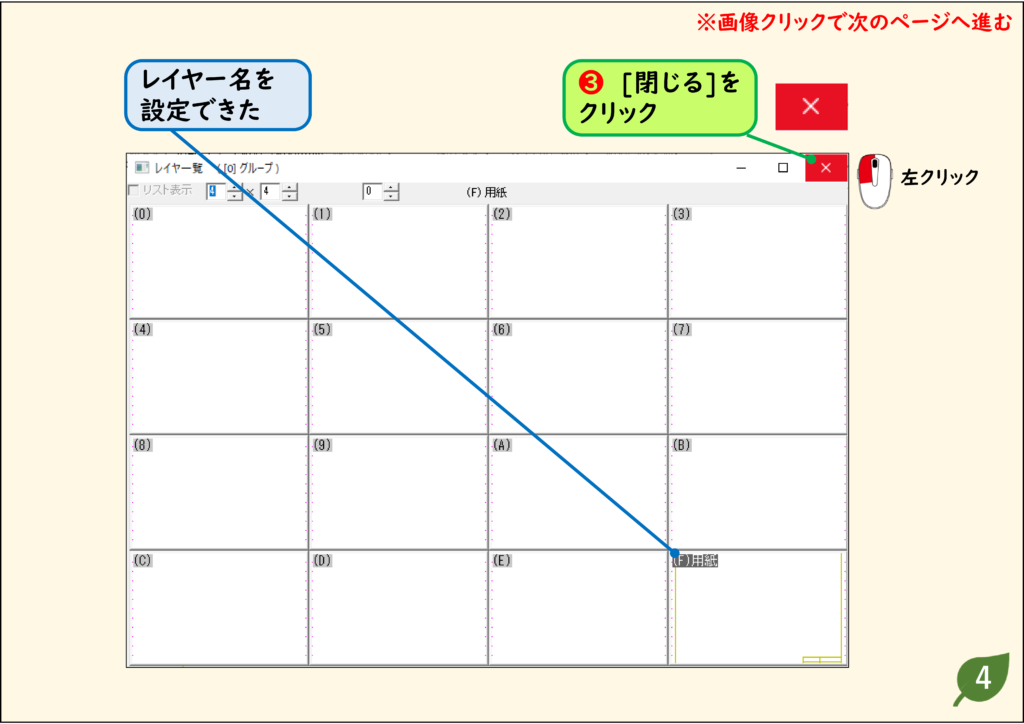

3．名前が設定できたら［閉じる］をクリックする
一覧にレイヤー名が表示されたことを確認し、［レイヤー一覧］の［閉じる］(×)をクリックします。

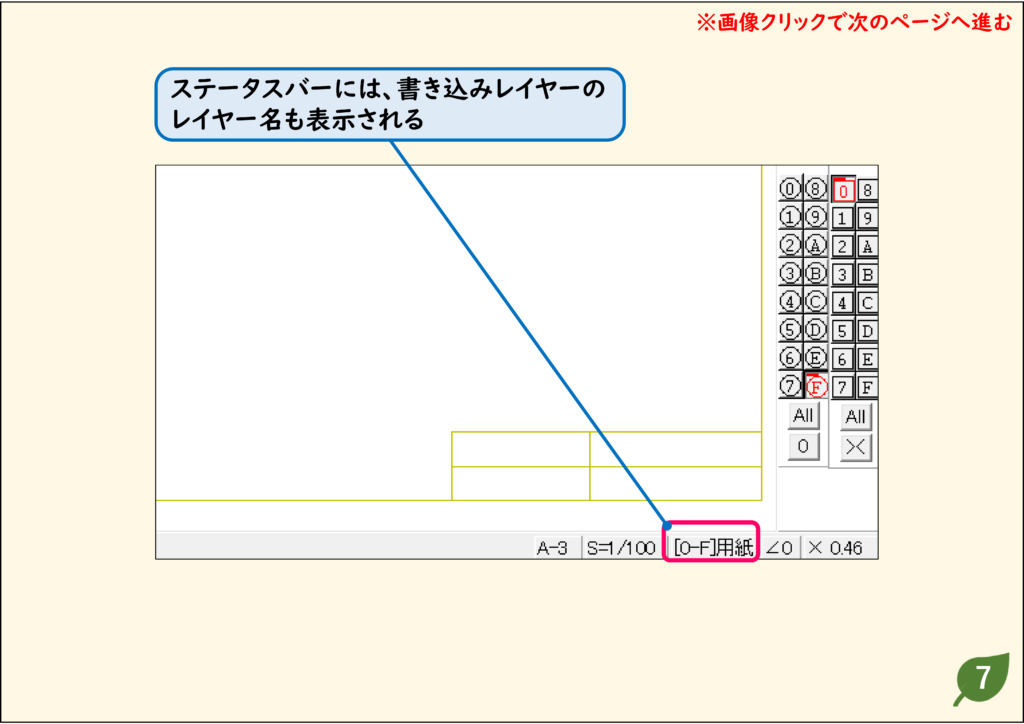

4．ステータスバーにレイヤー名が表示される
画面下のステータスバーには、書き込みレイヤーのレイヤー名も表示されます(例:［0-F］用紙)。
うまくいかないときの確認
［レイヤー一覧］の出し方が分からない
レイヤーを一覧表示する方法を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
