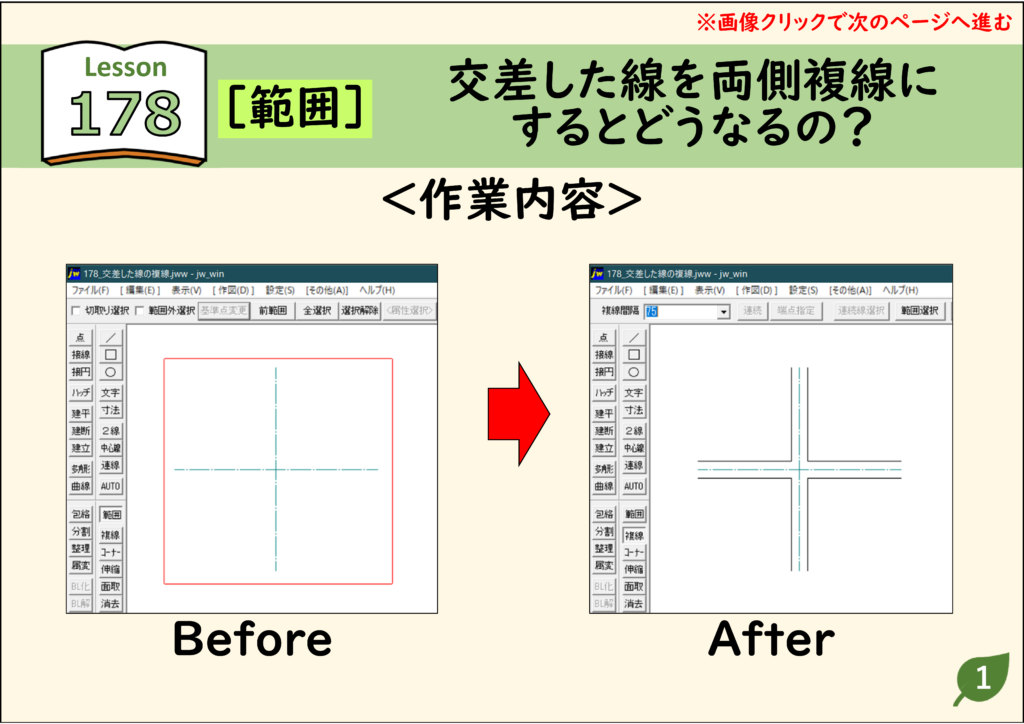

JwCAD(JWW)で、交差した線をまとめて［複線］の［両側複線］にすると、交差部が包絡処理された状態で複写されます。壁の中心線から壁を描くときに便利です。画像をクリックすると、次の手順へ進みます。
目次
線を選択してから［複線］を実行する

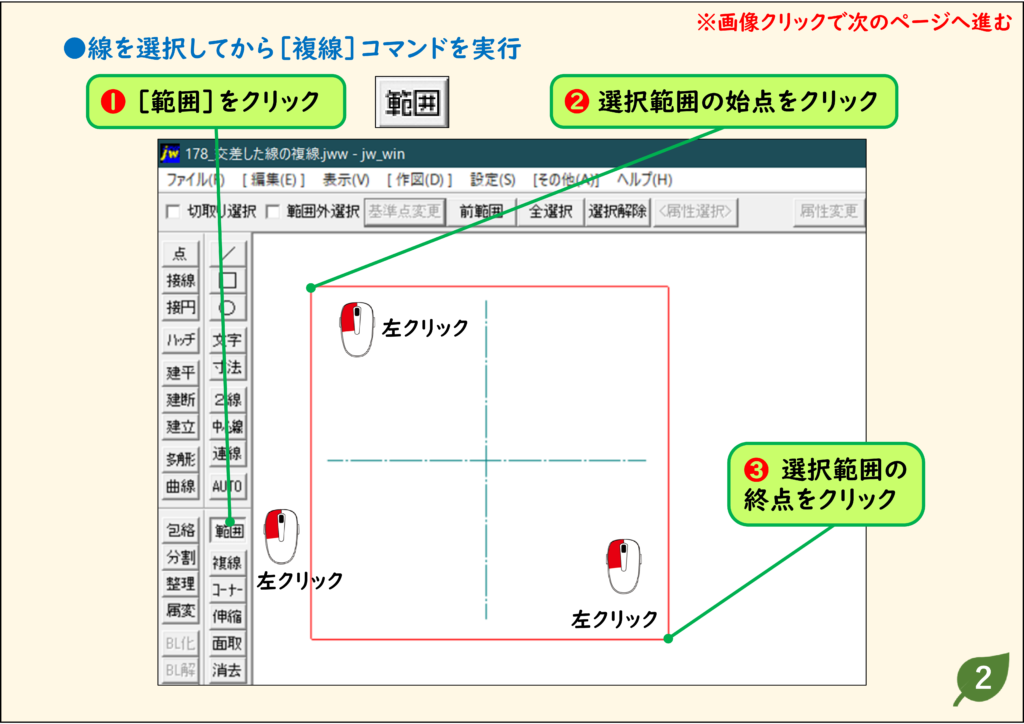

1．［範囲］で交差した線を選ぶ
［範囲］をクリックし、選択範囲の始点と終点をクリックして、交差した線を選択します。

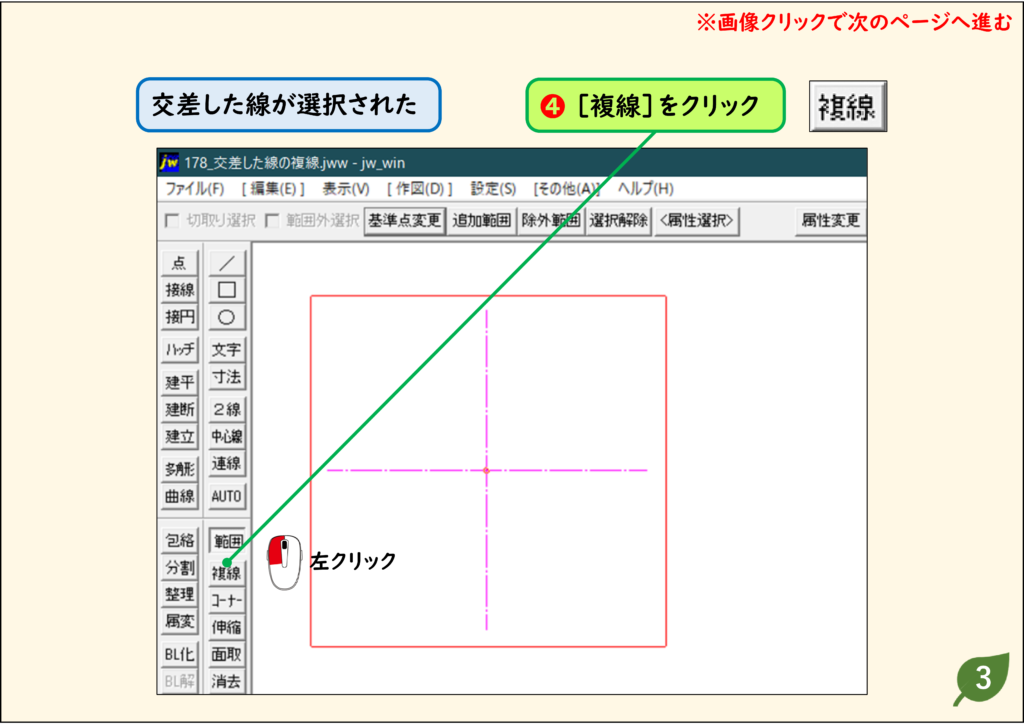

2．［複線］をクリックする
交差した線が選択されたら、左のツールバーの［複線］をクリックします。

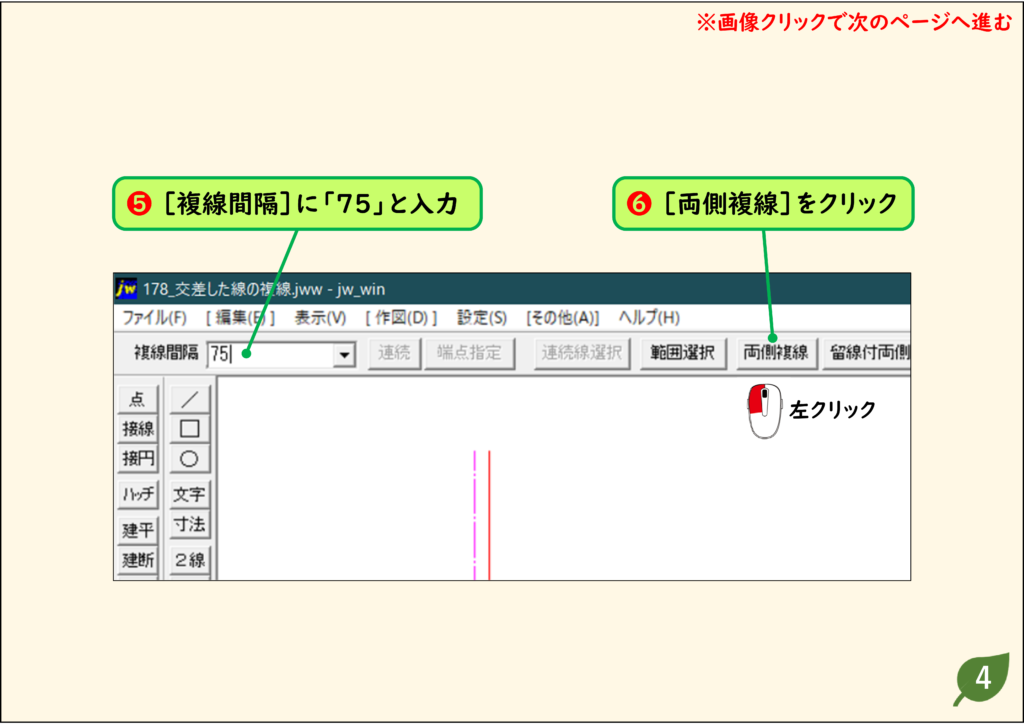

3．［複線間隔］を入れて［両側複線］をクリックする
［複線間隔］に「75」と入力し、［両側複線］をクリックします。

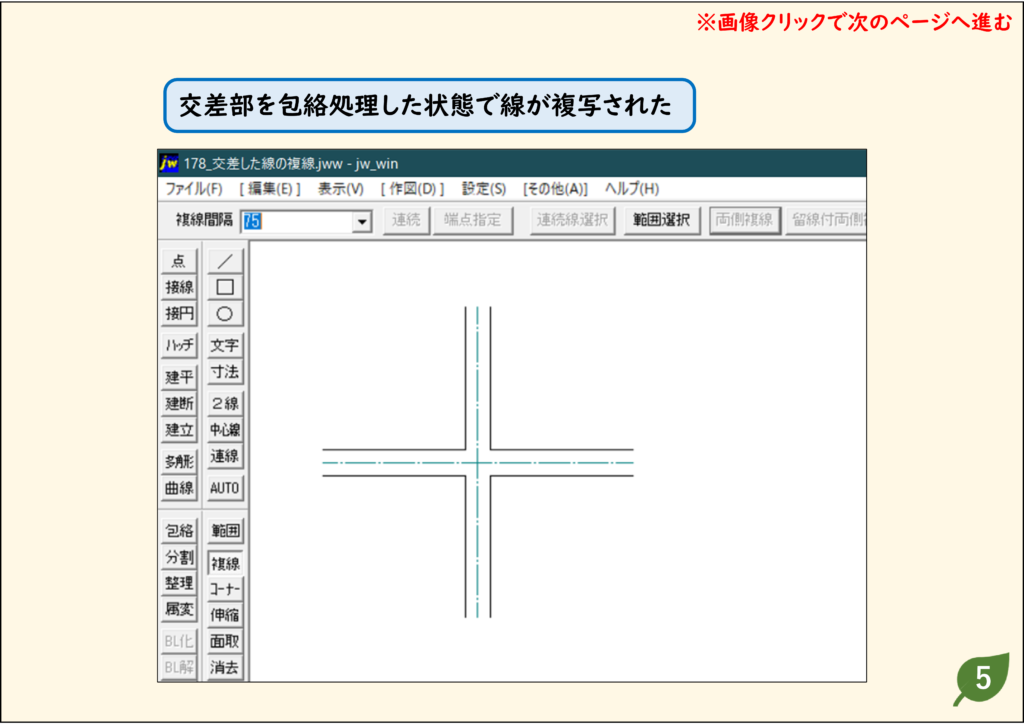

4．交差部が包絡処理された状態で複写された
交差部が包絡処理された状態で、線が両側に複写されます。
［複線］を実行してから線を選択する

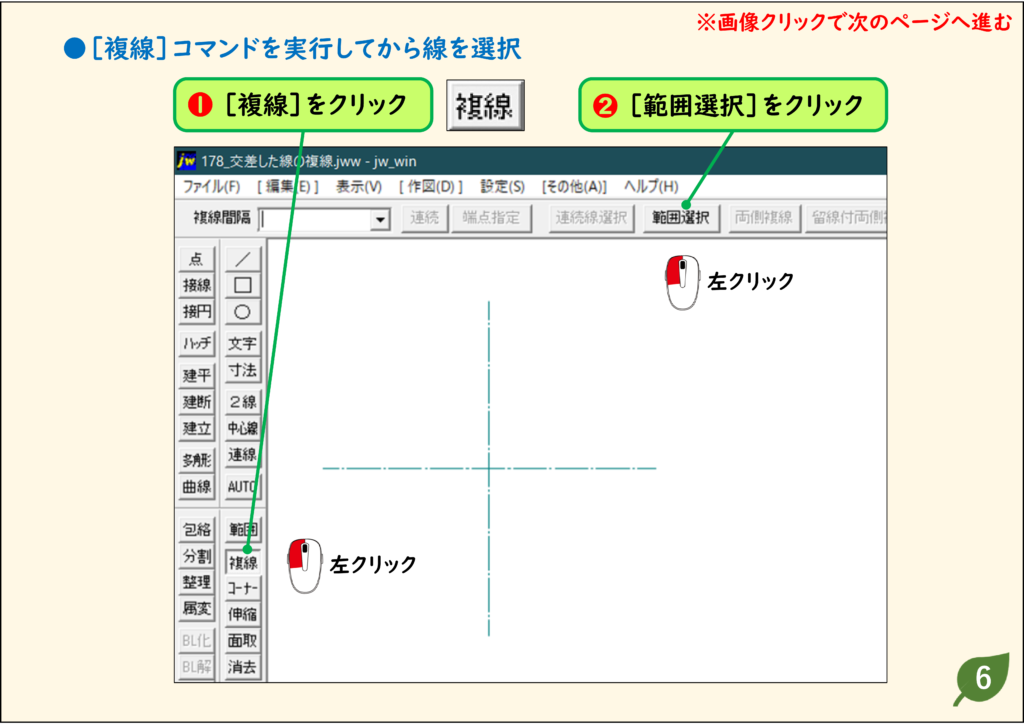

1．［複線］→［範囲選択］をクリックする
［複線］をクリックし、コントロールバーの［範囲選択］をクリックします。

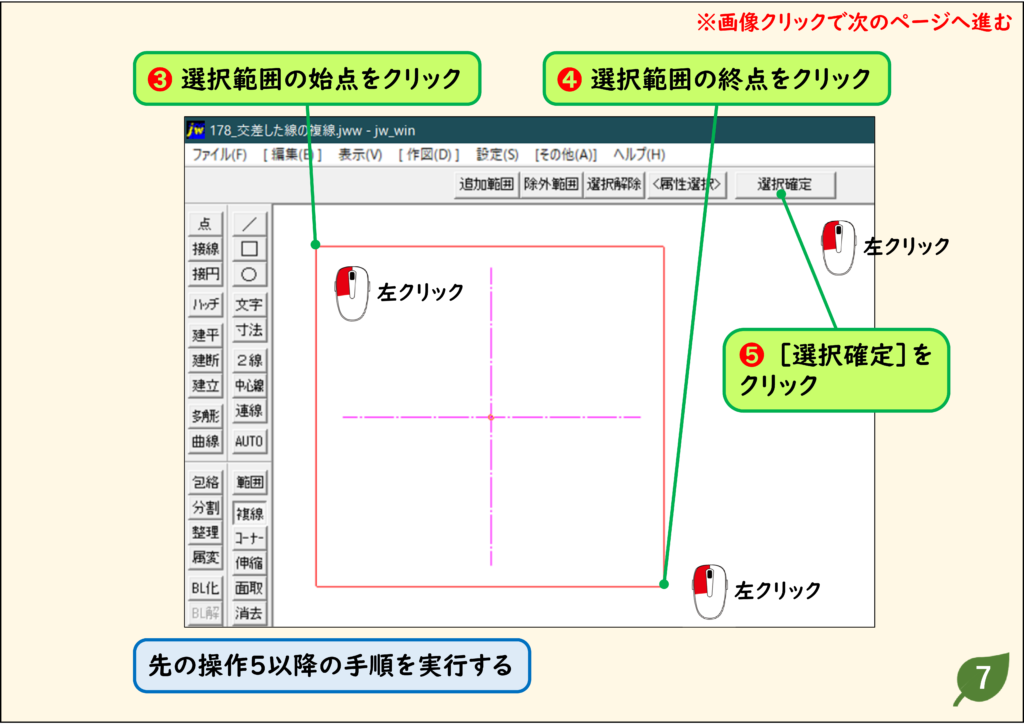

2．範囲を選んで［選択確定］をクリックする
選択範囲の始点と終点をクリックし、［選択確定］をクリックします。このあとは、上の手順3以降と同じです。
うまくいかないときの確認
1本ずつ複線したい
線を平行に複写する方法(［複線］の基本)を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
