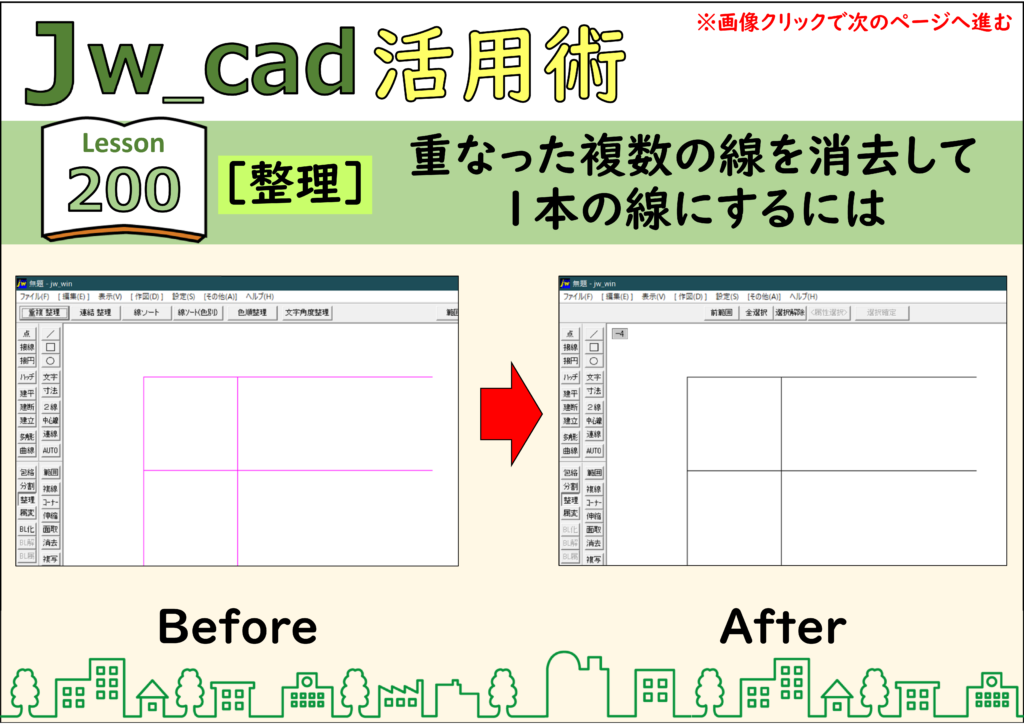

Jwcad☆彡200【整理】重なった複数の線を消去して1本の線にするには

  • URLをコピーしました!
  1. 線の上にほかの線が重なったいる箇所が多い場合は、[データ整理]コマンドで重複している線を消去できます。
  2. 一部分が重なっている2本の線は1本の線に変換されます。
  3. 線が重なっているとデータの容量が大きくなるだけでなく、図を修正するときに思い通りの結果にならないほか、細くした線の下に太い線が隠れていると、印刷時に太くなることがあります。
オススメ書籍

目次

解説

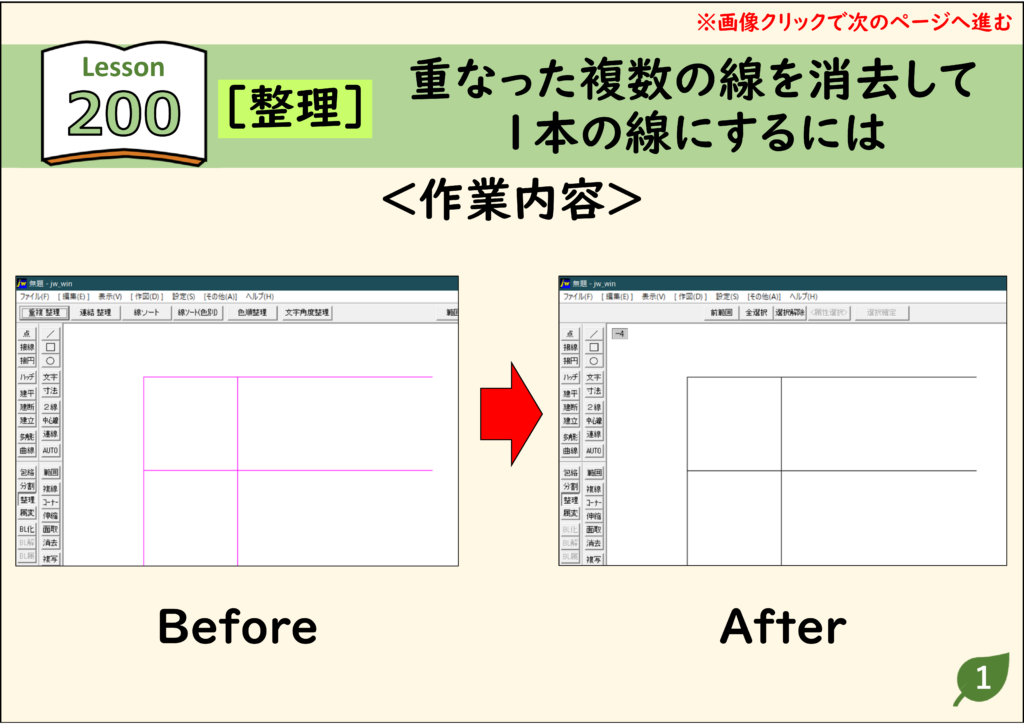

ステップ 01

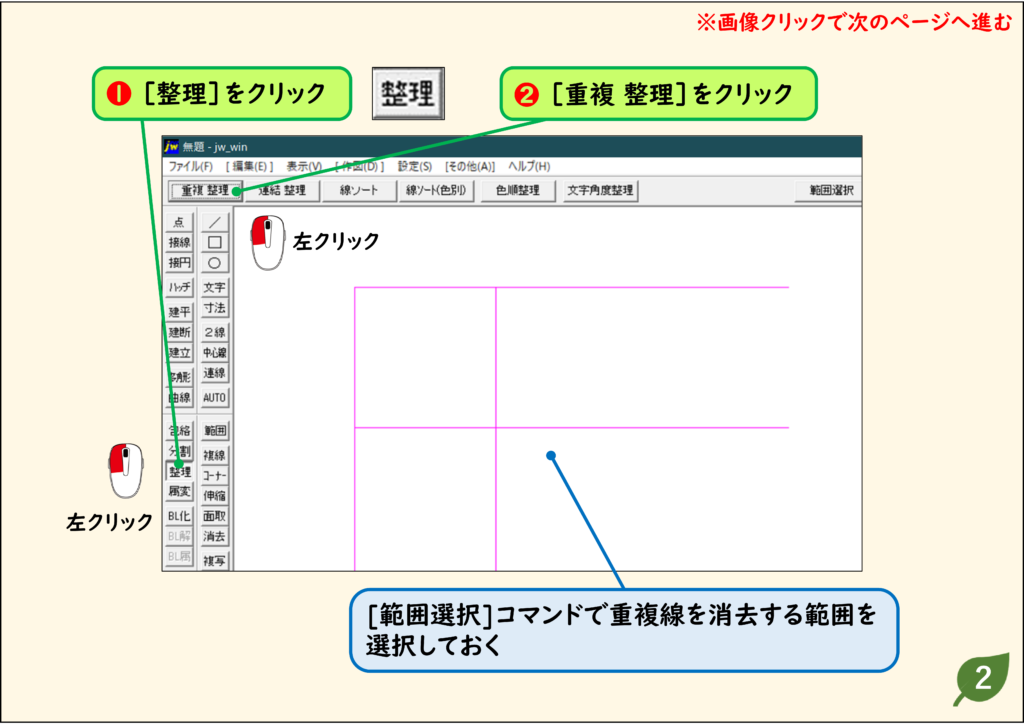

ステップ 02

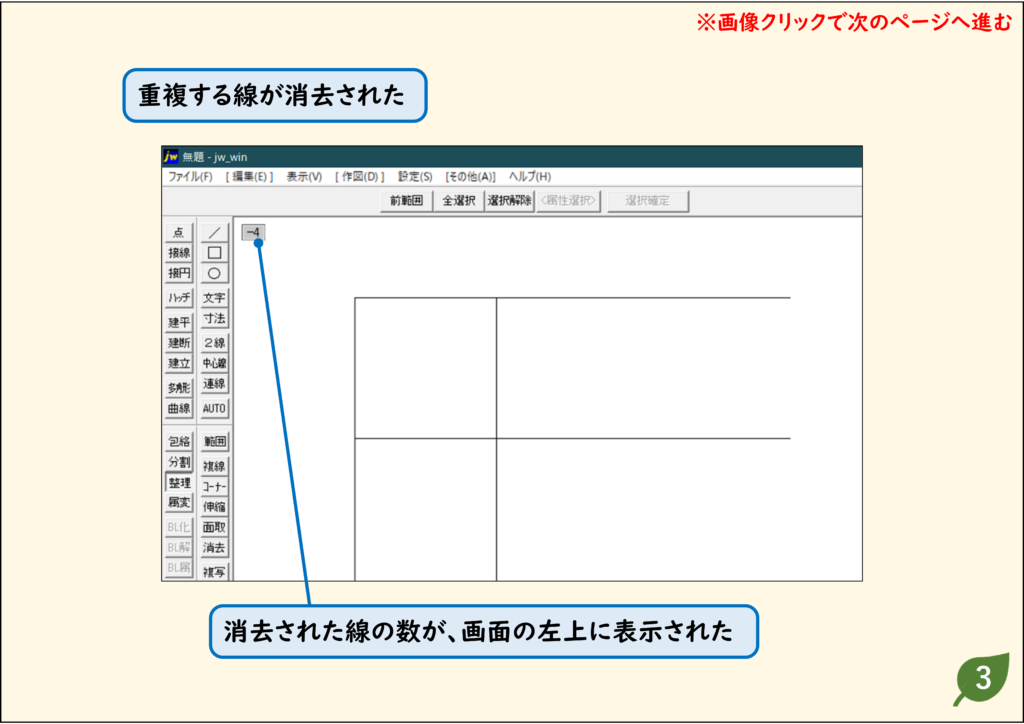

ステップ 03
