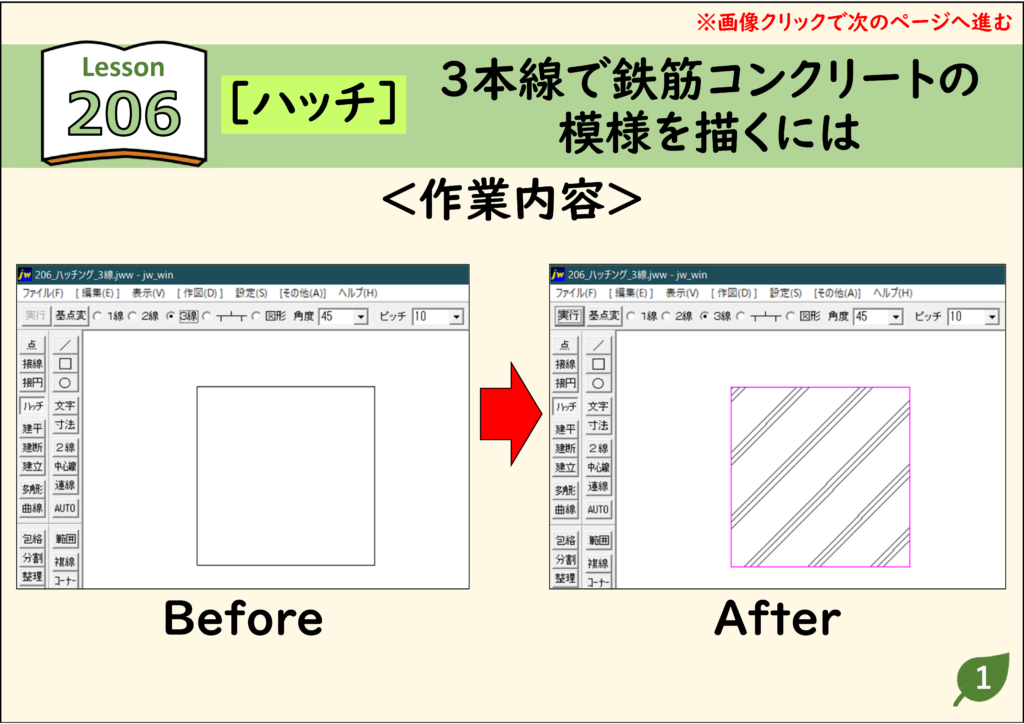

JwCAD（Jw_cad）で3本線で鉄筋コンクリートの模様を描く方法を、実際の操作画面の画像つきで解説します。使うのは［ハッチ］コマンドです。操作は全5ステップです。
- 3本線のハッチングを作図するには、[ハッチング]コマンドの[3線]オプションを利用しましょう。
- 3本線のハッチングは、鉄筋コンクリートを表すときに使います。
目次
3本線で鉄筋コンクリートの模様を描く手順（全5ステップ）
例として、角度45度・ピッチ10・線間隔1の3本線ハッチングを作図します。
- ［ハッチ］コマンドをクリックします。
- コントロールバーの［3線］をクリックします。
- ［角度］に「45」、［ピッチ］に「10」、［線間隔］に「1」と入力します。
- ハッチングする範囲の連続線を右クリックします。
- ［実行］をクリックします。

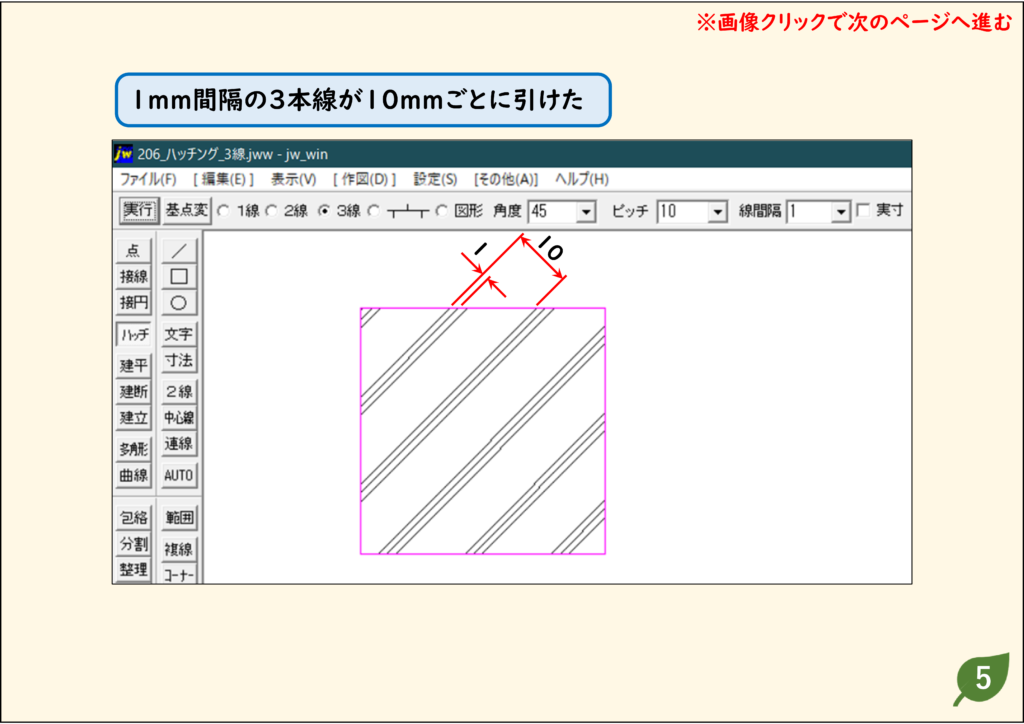

結果：1mm間隔の3本線が10mmごとに引かれます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
画像で見る操作手順

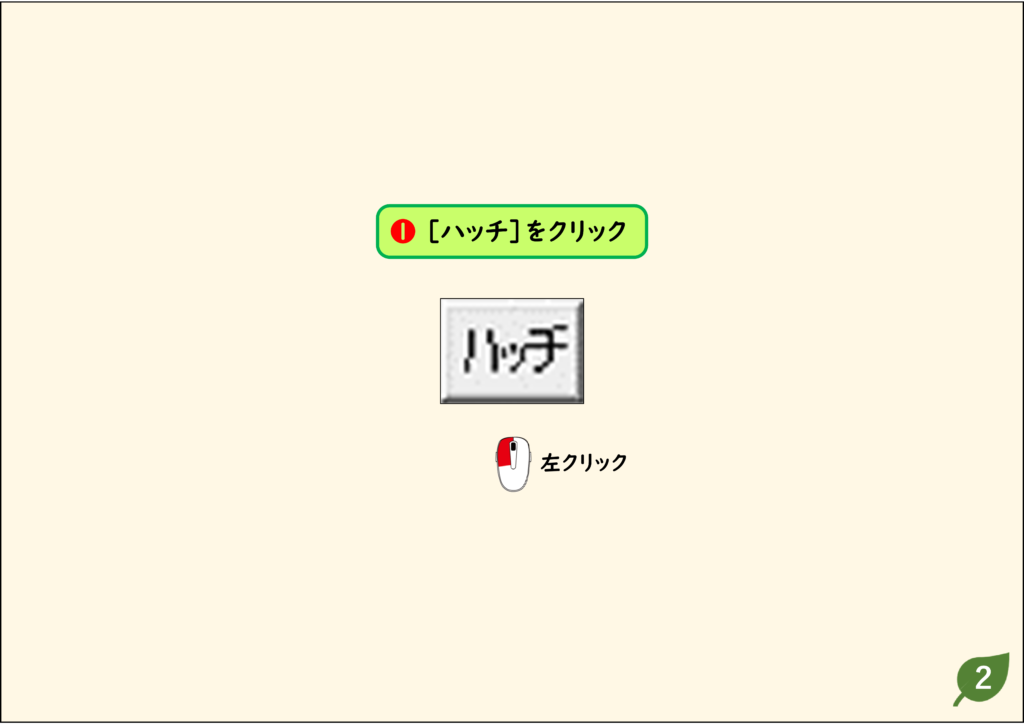

ステップ 01

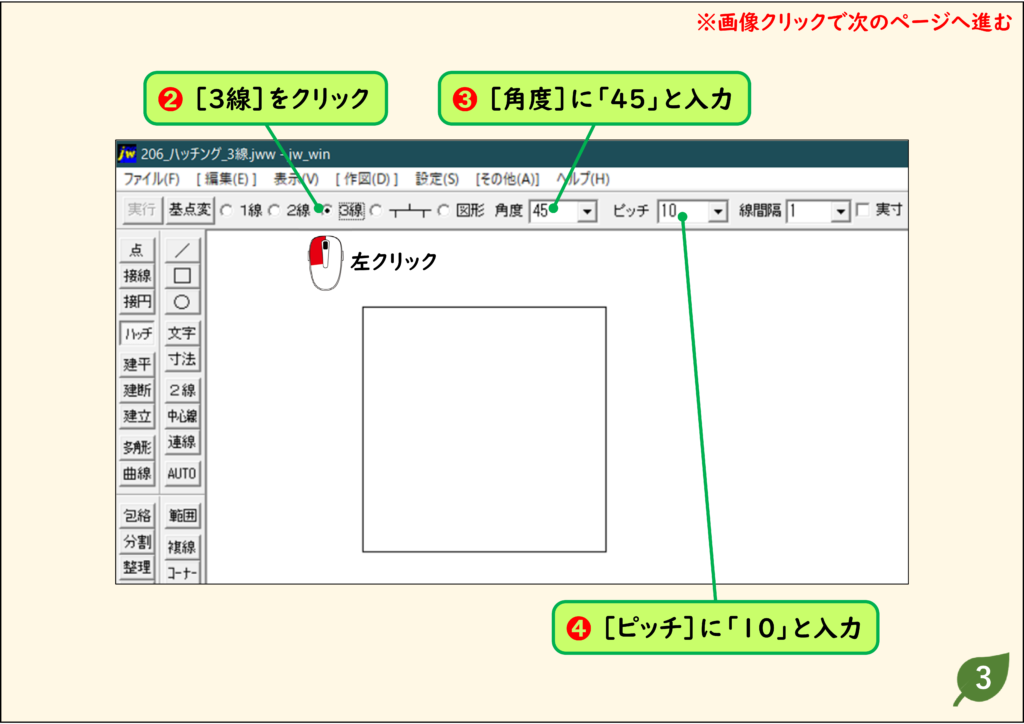

ステップ 02
ステップ 03

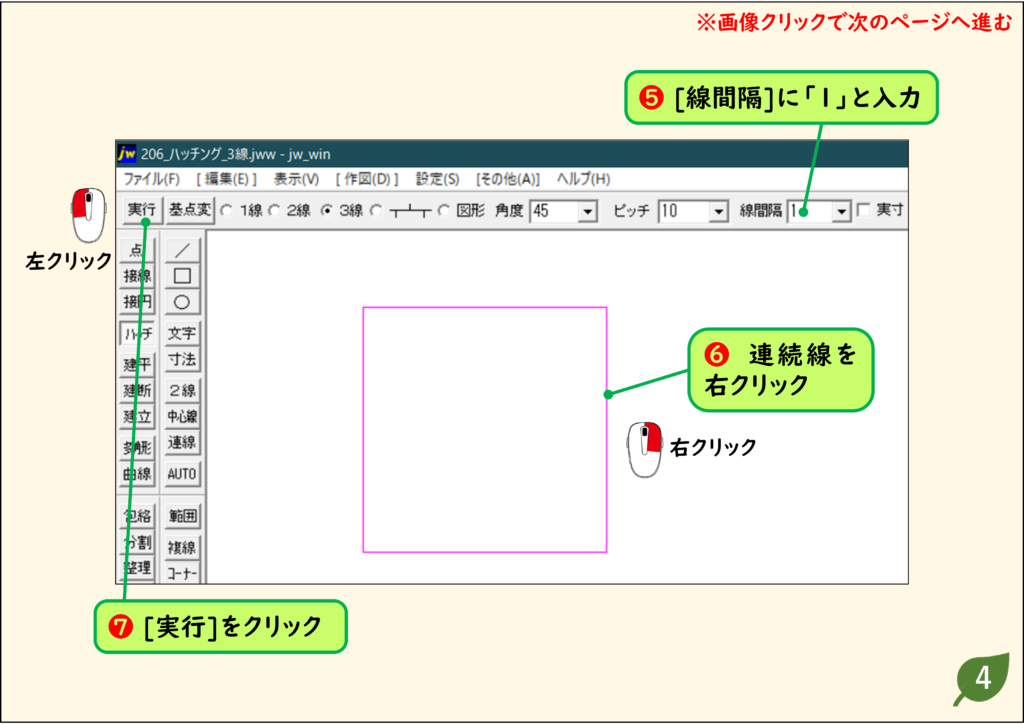

ステップ 04
ステップ 05
ハッチの種類と使い分け
［ハッチ］コマンドのハッチの基本の種類は、1線・2線・3線・馬乗り目地・図形の5つです(Jw_cad公式ヘルプより)。鉄筋コンクリートの断面は3線、レンガなどの目地は馬乗り目地を使うのが一般的です。
| 種類 | コントロールバーで入れる値 | よく使う場面 |
|---|---|---|
| 1線 | 角度・ピッチ | 斜線のハッチ(一般の断面)。角度とピッチを変えて2回かけると芋目地(格子)になる |
| 2線 | 角度・ピッチ・線間隔 | 2本1組の斜線 |
| 3線 | 角度・ピッチ・線間隔 | 鉄筋コンクリート(このページの例) |
| 馬乗り目地 | 角度・縦ピッチ・横ピッチ | レンガ・ブロックの目地 |
| 図形 | 角度・縦ピッチ・横ピッチ | 登録した図形をくり返す模様 |
ハッチがかからない・はみ出すとき
ハッチは閉じた図形(閉鎖図形)の中にかかります。線と線の角がすき間なくつながっているか、拡大して確かめてください。図形の中にさらに閉じた図形がある(2重の閉鎖図形)ときは、内側が自動的に中抜けになります。
模様の位置をそろえたい
コントロールバーの［基点変］をクリックして基準点を指示すると、その点を基準にハッチが作図されます。となり合う範囲で模様の位置をそろえたいときに使います。
ハッチの操作をまとめて見たいときは、JwCADのハッチコマンドまとめをご覧ください。
CADデータ【ダウンロード】
《CADデータ》206.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
