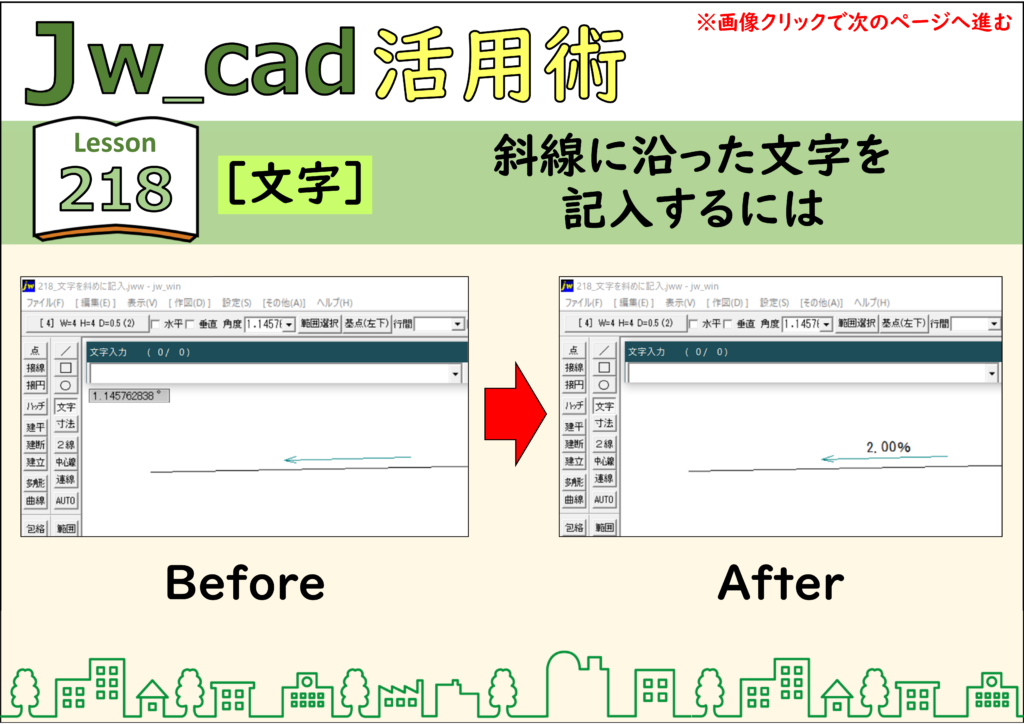

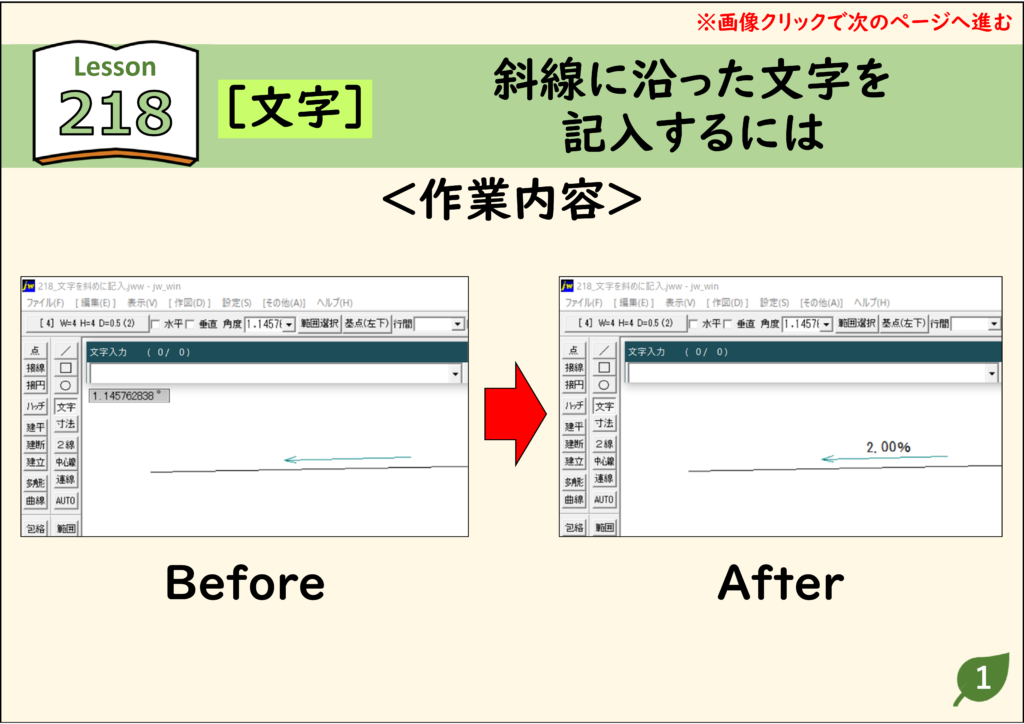

JwCAD(JWW)で斜めの線に沿って文字を入れるときは、［文字］の［線角］で線の角度を読み取ります。画像をクリックすると、次の手順へ進みます。
目次
斜線に沿った文字を記入する手順

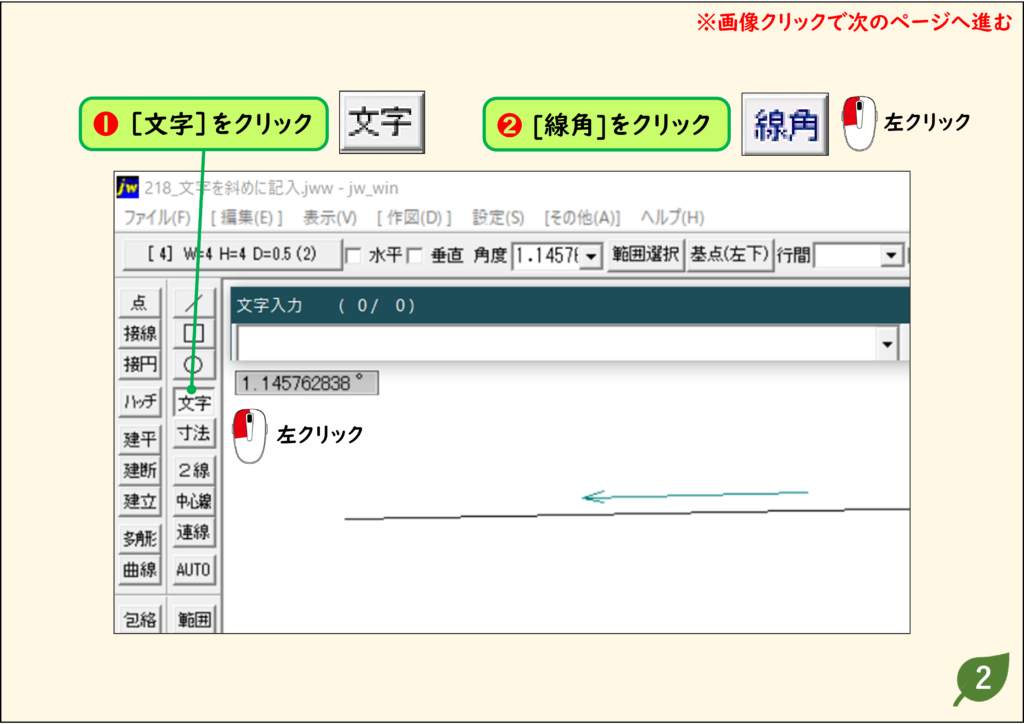

1．［文字］→［線角］をクリックする
左のツールバーの［文字］をクリックし、コントロールバーの［線角］をクリックします。

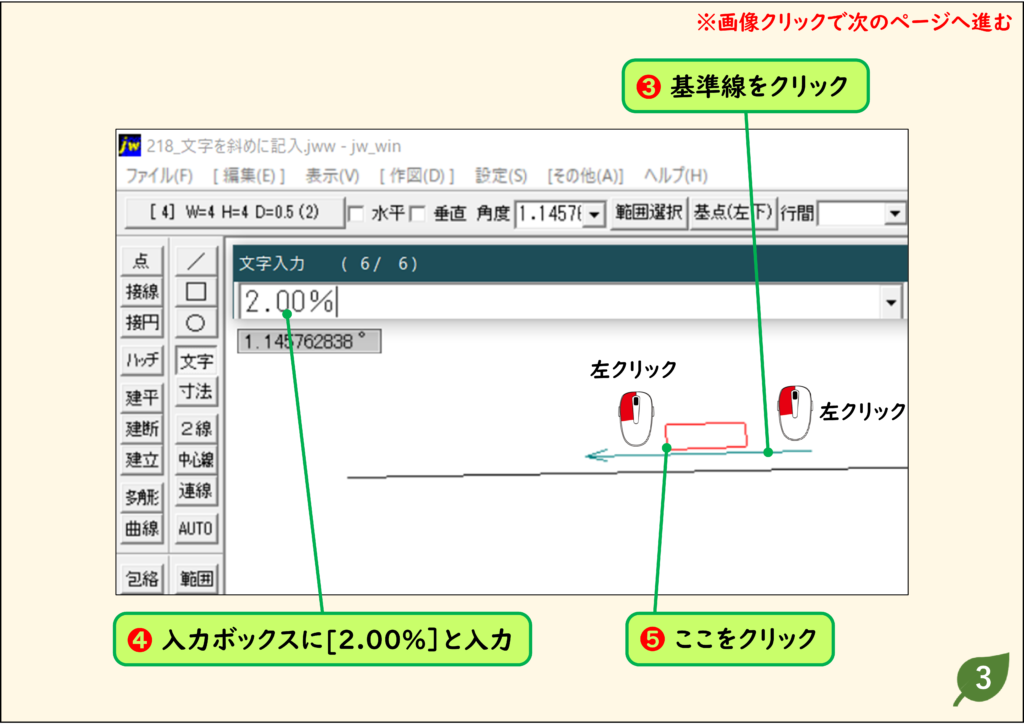

2．基準線をクリックし、文字を入れて位置をクリックする
文字を沿わせたい線(基準線)をクリックすると、［角度］に線の角度が入ります。入力ボックスに文字(ここでは「2.00%」)を入力し、記入する位置をクリックします。

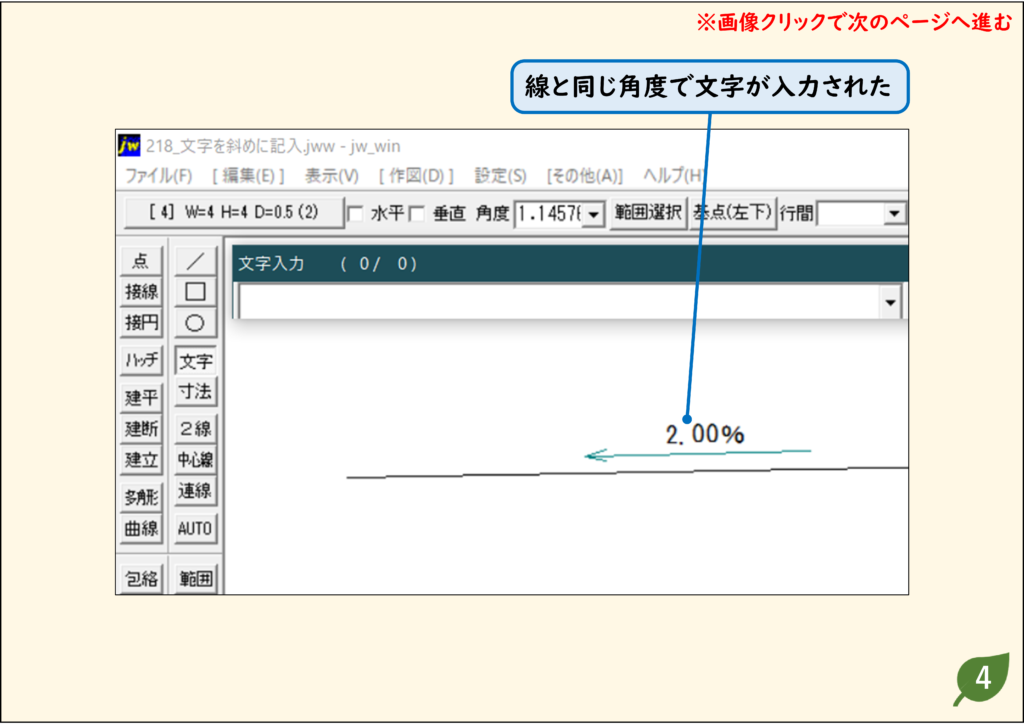

3．線と同じ角度で文字が記入された
線と同じ角度の文字が記入されます。
うまくいかないときの確認
次の文字も斜めになってしまう
［角度］に斜めの角度が残っています。水平に戻すときは、［角度］を空欄にするか、［水平］にチェックを付けます。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
