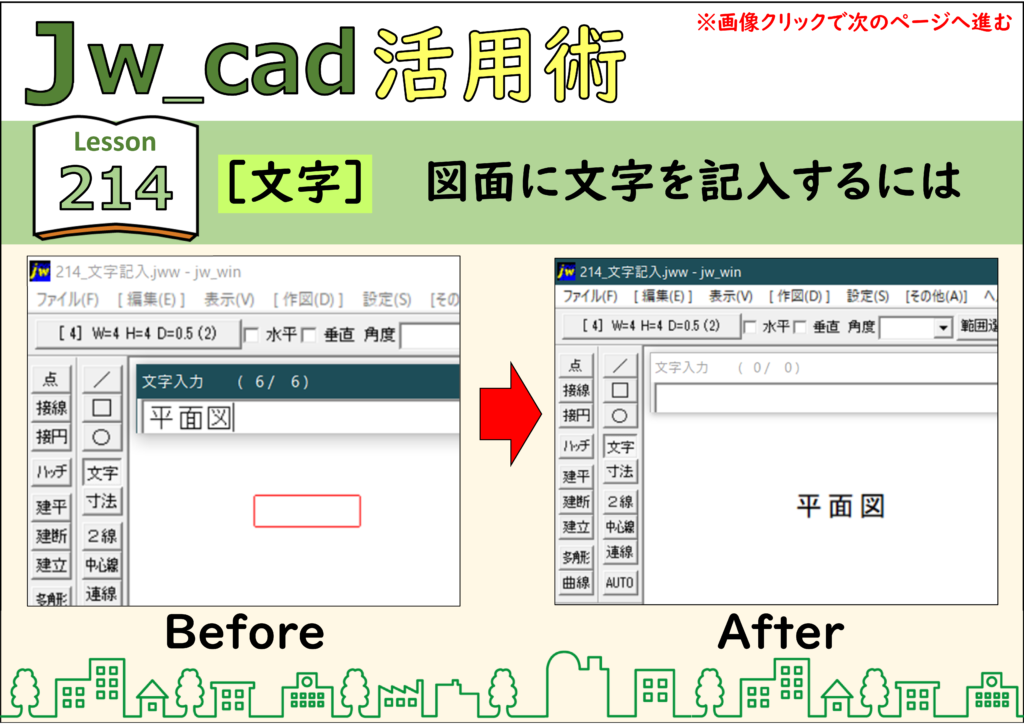

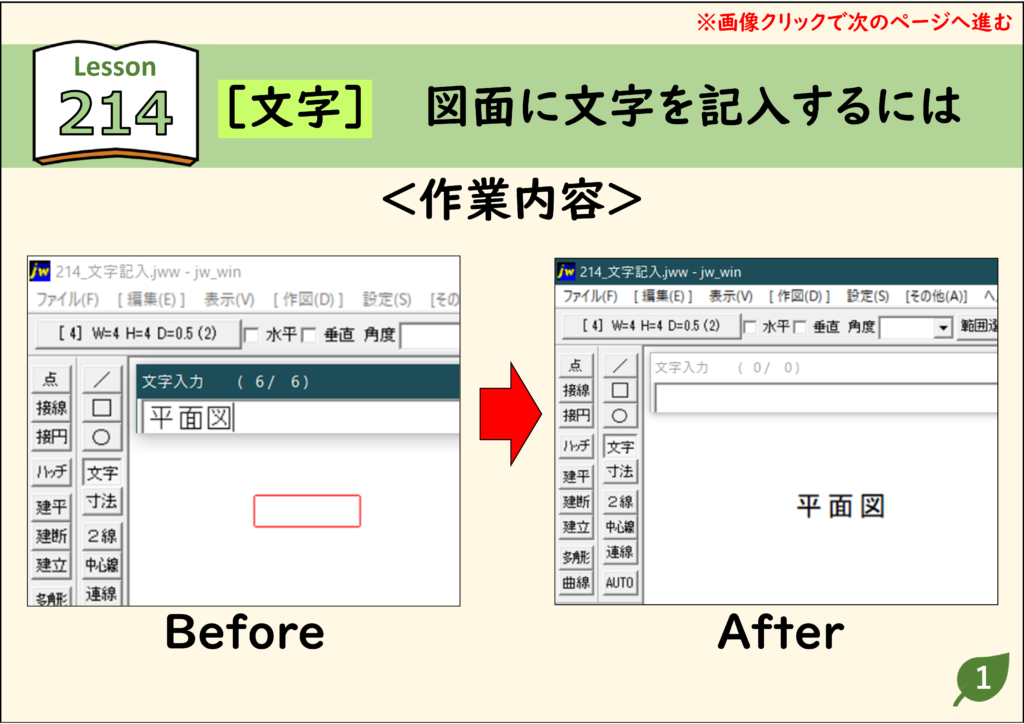

JwCAD(JWW)で図面に文字を入れるときは、［文字］コマンドを使います。文字の大きさや色は文字種で決まります。画像をクリックすると、次の手順へ進みます。
文字を記入する(基本)

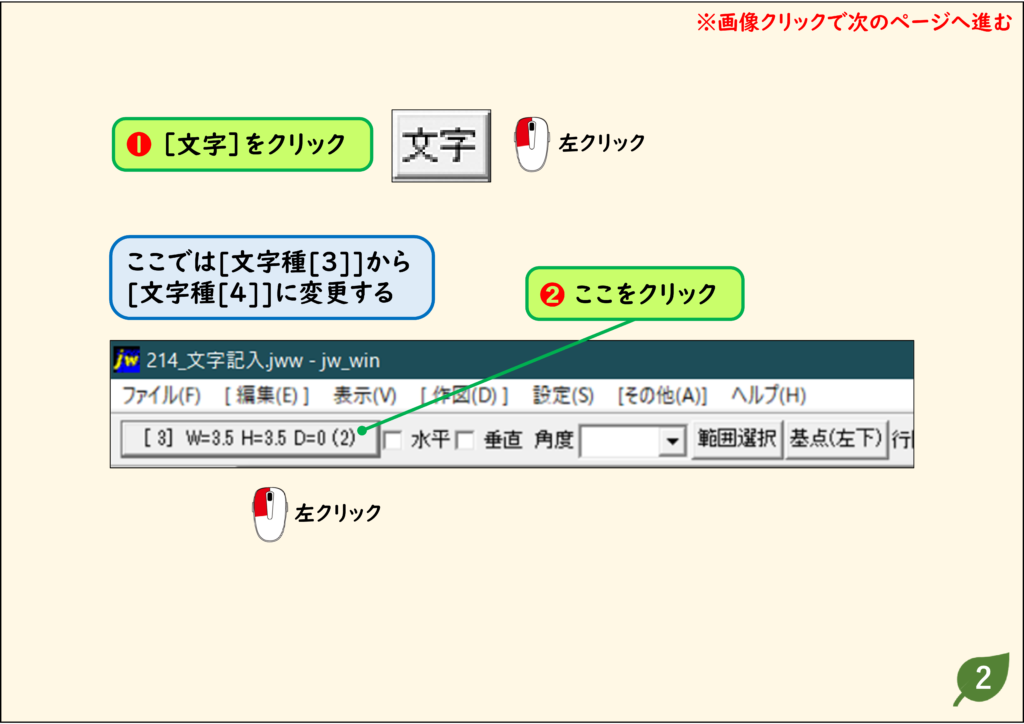

1．［文字］をクリックし、文字種のボタンをクリックする
左のツールバーの［文字］をクリックし、コントロールバーの左端の文字種のボタン(例:［3］W=3.5…)をクリックします。ここでは［文字種［3］］から［文字種［4］］に変更します。

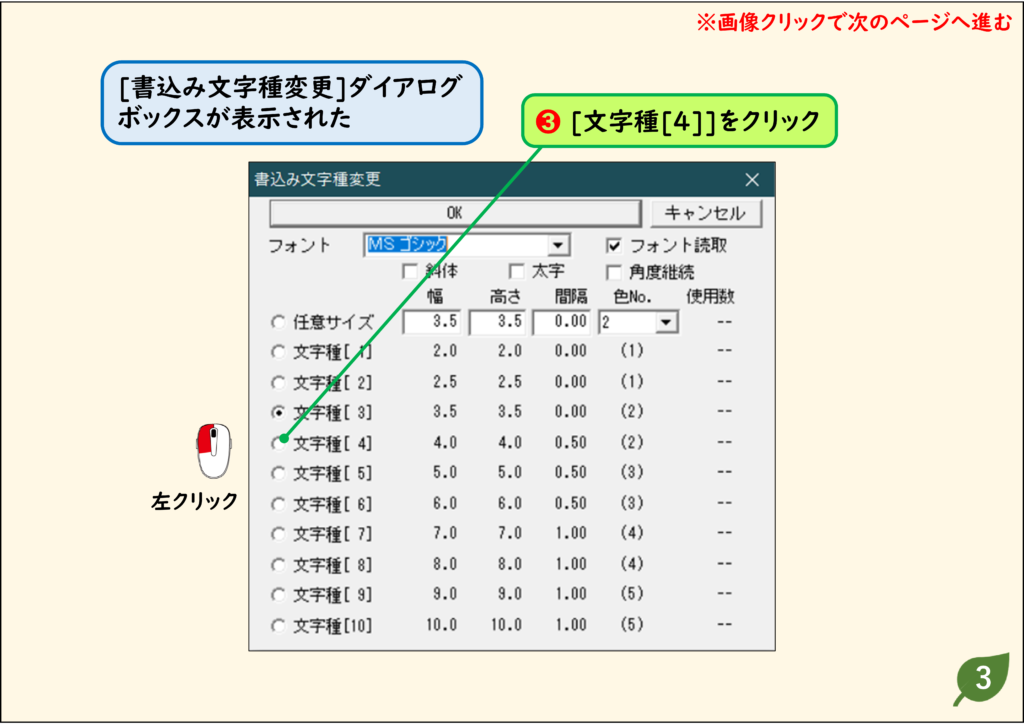

2．使う文字種をクリックする
［書込み文字種変更］の画面が表示されたら、使う文字種(ここでは［文字種［4］］)をクリックします。

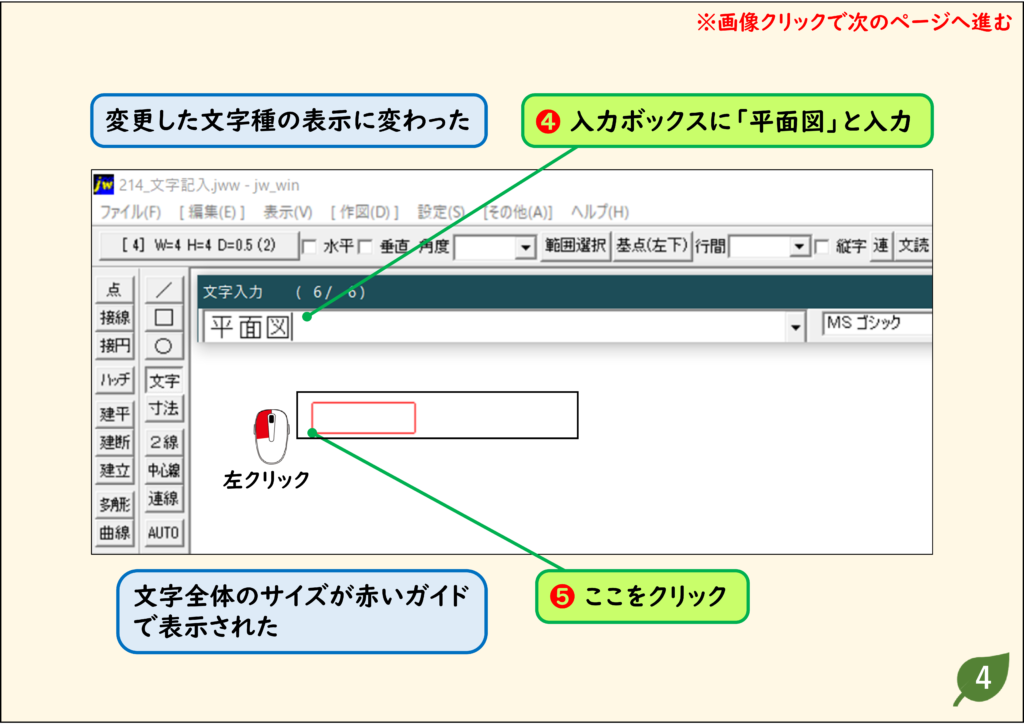

3．入力ボックスに文字を入れ、位置をクリックする
入力ボックスに文字(ここでは「平面図」)を入力すると、文字全体の大きさが赤いガイドで表示されます。記入したい位置をクリックします。

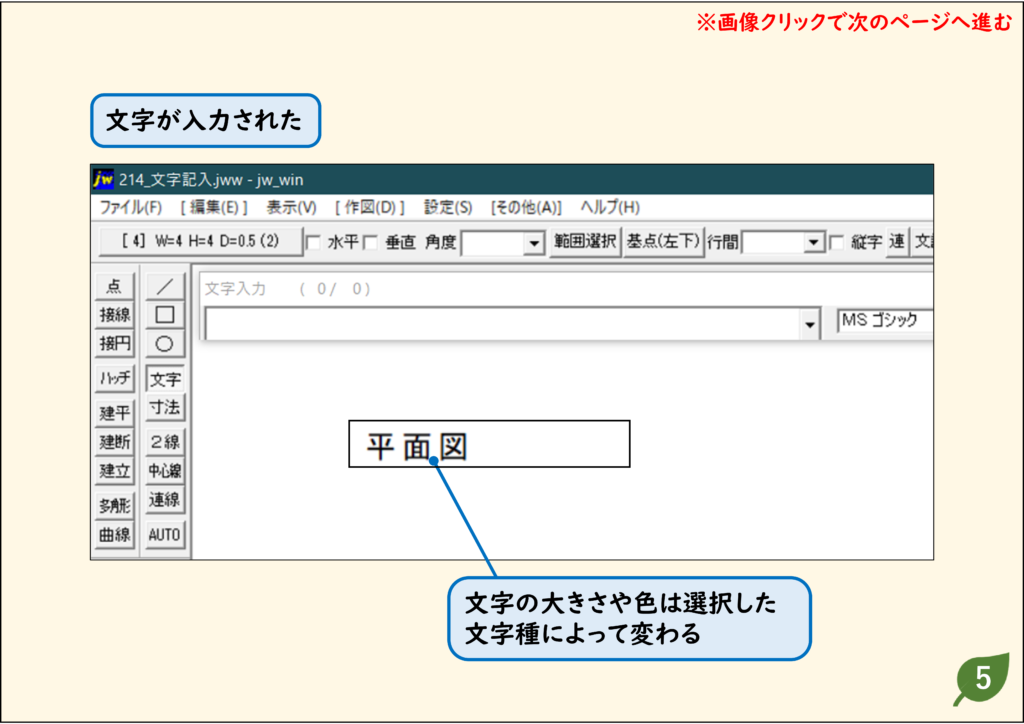

4．文字が記入された
文字が記入されます。文字の大きさや色は、選んだ文字種によって変わります。
文字種の大きさ・色を設定する
文字種［1］〜［10］の大きさや色は、［基本設定］で変えられます。
1．［設定］→［基本設定］を開く
メニューの［設定］をクリックし、［基本設定］をクリックします。
2．［文字］タブで大きさや色を変える
［文字］タブをクリックします。文字種1〜10の各ボックスに数値を入れると、その文字種の大きさ(幅・高さ・間隔)や色(色No.)を変更できます。
行間を指定して文字を記入する
1．［行間］に数値を入れて、文字を記入する
［文字］をクリックし、コントロールバーの［行間］に間隔(ここでは「5」)を入力します。入力ボックスに文字を入力し、記入する位置を右クリックします。
2．次の行の位置に赤いガイドが表示される
文字が記入され、その下に次の行の赤いガイドが表示されます。入力ボックスに文字を入力して［Enter］キーを押すと、続けて次の行に記入されます。
［文字］の実行中にキーでコマンドを切り替える
［文字］コマンドの実行中は、キーを押すと文字が入力されてしまいます。ショートカットキーでほかのコマンドに切り替えるときは、入力モードを［半角英数］にしてから［Tab］キーを押し、続けてショートカットキーを押します。
1．［半角/全角］キーを押し、［Tab］キーを押す
［半角/全角］キーを押して入力モードを［半角英数］にし、［Tab］キーを押します。
2．ショートカットキーを押す
続けてショートカットキー(ここでは［Y］キー)を押すと、［範囲選択］コマンドに切り替わります。
うまくいかないときの確認
文字が小さすぎる・大きすぎる
文字種を変えます。記入済みの文字は文字の大きさを変更する方法で変えられます。
文字の位置の基準(基点)を変えたい
文字の基点を変更する方法を見てください。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
