JwCAD(JWW)で文字を記入するときの赤いガイドには、基点があります(初期設定は文字全体の左下)。文字を配置する前に、基点を設定しておくと位置合わせが楽になります。画像をクリックすると、次の手順へ進みます。
目次
文字の基点を変更する

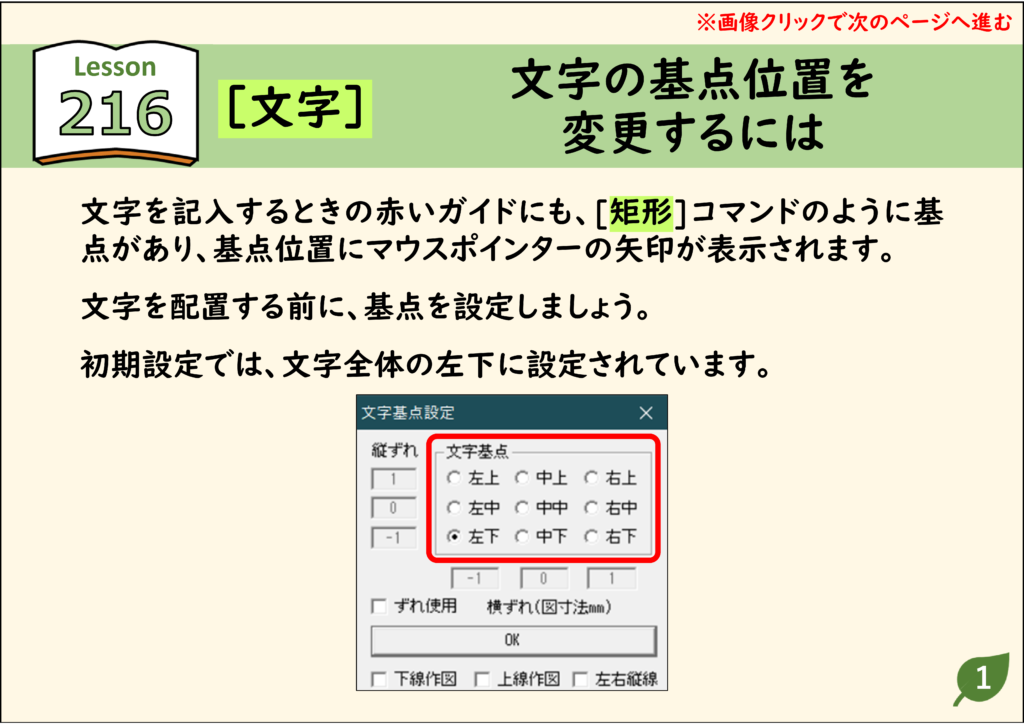

1．基点とは
［矩形］コマンドのように、文字にも基点があり、基点の位置にマウスポインターの矢印が表示されます。

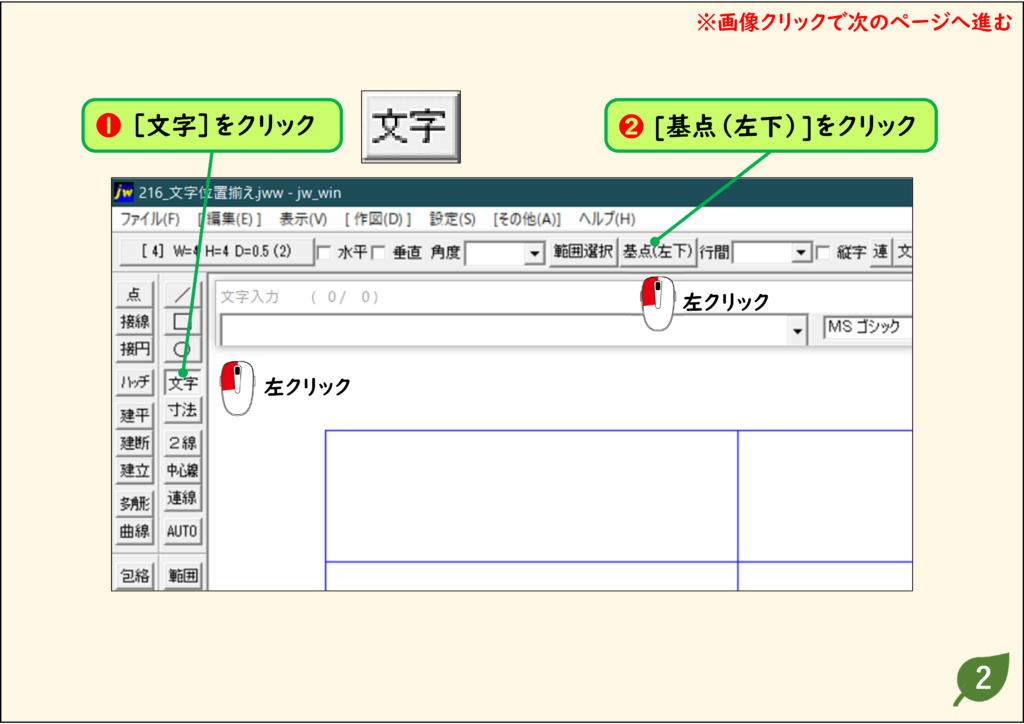

2．［文字］→［基点(左下)］をクリックする
［文字］をクリックし、コントロールバーの［基点(左下)］をクリックします。

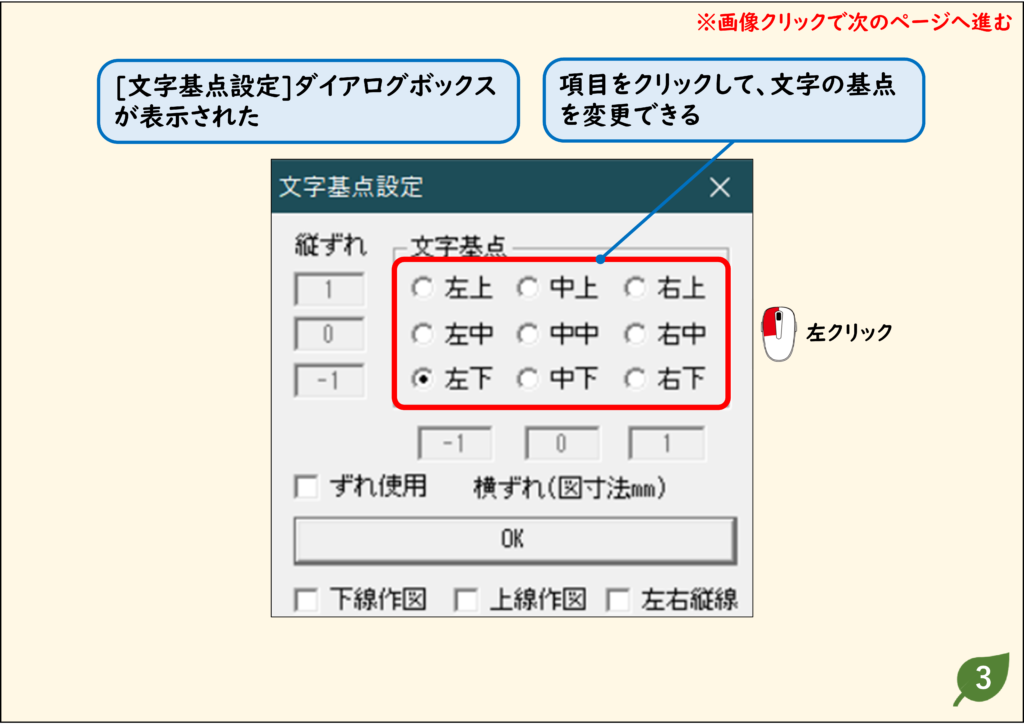

3．［文字基点設定］で基点を選ぶ
［文字基点設定］の画面で、項目(左上・中中・右下など)をクリックすると、文字の基点が変わります。

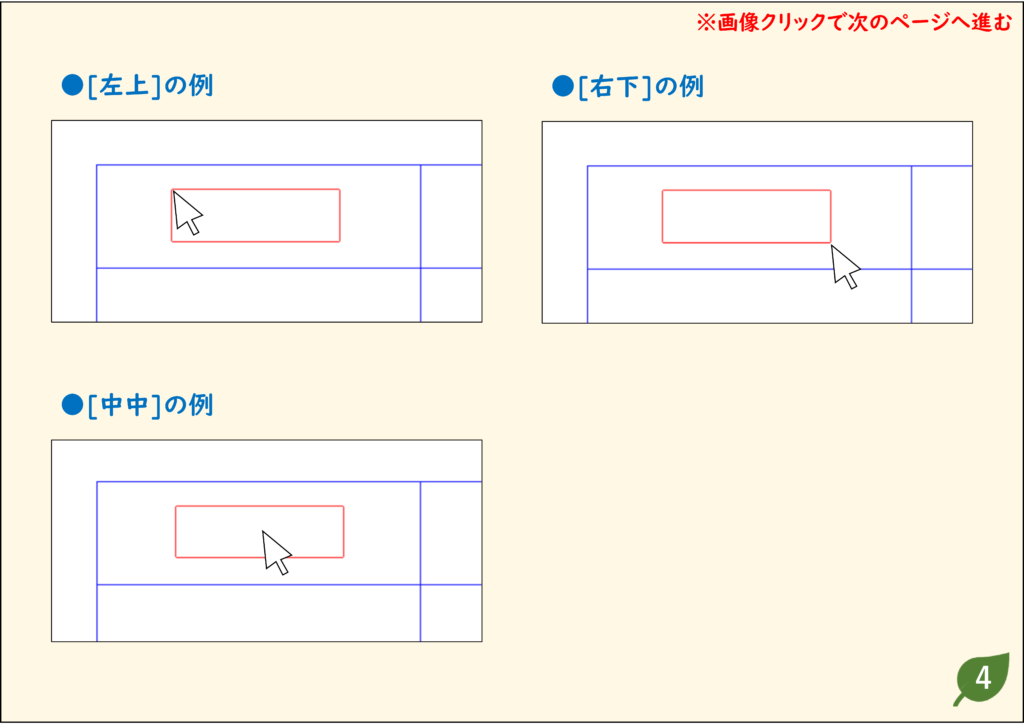

4．基点ごとの位置の違い
［左上］はガイドの左上、［右下］は右下、［中中］は中心に、マウスポインターが合わせられます。
記入したときの基点で文字を移動する
1．［Shift］と［Ctrl］を押しながら［基点］をクリックする
［文字］をクリックし、［Shift］キーと［Ctrl］キーを同時に押しながら［基点］をクリックします。
2．「設定OK」を確認して閉じる
画面の左上に「設定OK」と表示され、［文字基点設定］の画面が出ます。［閉じる］をクリックします。
3．移動する文字をクリックする
移動する文字をクリックすると、入力ボックスに文字が読み取られ、記入したときに設定した基点で移動できます。元の設定に戻すときは、もう一度［Shift］と［Ctrl］を押しながら［基点］をクリックします。
うまくいかないときの確認
文字がずれて配置される
基点が思った位置になっていない可能性があります。コントロールバーの［基点］の表示(例:基点(左下))を確認します。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
