JwCAD(JWW)の寸法の見た目は、メニューの［設定］→［寸法設定］でまとめて設定します。ここでは、寸法線と寸法補助線の太さ、寸法補助線の形式、寸法値の文字の種類と寸法線との間隔を設定します。画像をクリックすると、次の手順へ進みます。
目次
このページで設定する項目
| やりたいこと | ［寸法設定］の項目 |
|---|---|
| 寸法線・寸法補助線の太さ | 寸法線色/引出線色 |
| 寸法補助線の長さ・すき間 | 引出線の突出寸法/指示点からの引出線位置 |
| 寸法値の文字の大きさ・線との間隔 | 文字種類/寸法線と文字の間隔 |
※画面の「引出線」は、寸法補助線のことです。
寸法線と寸法補助線の太さを設定する

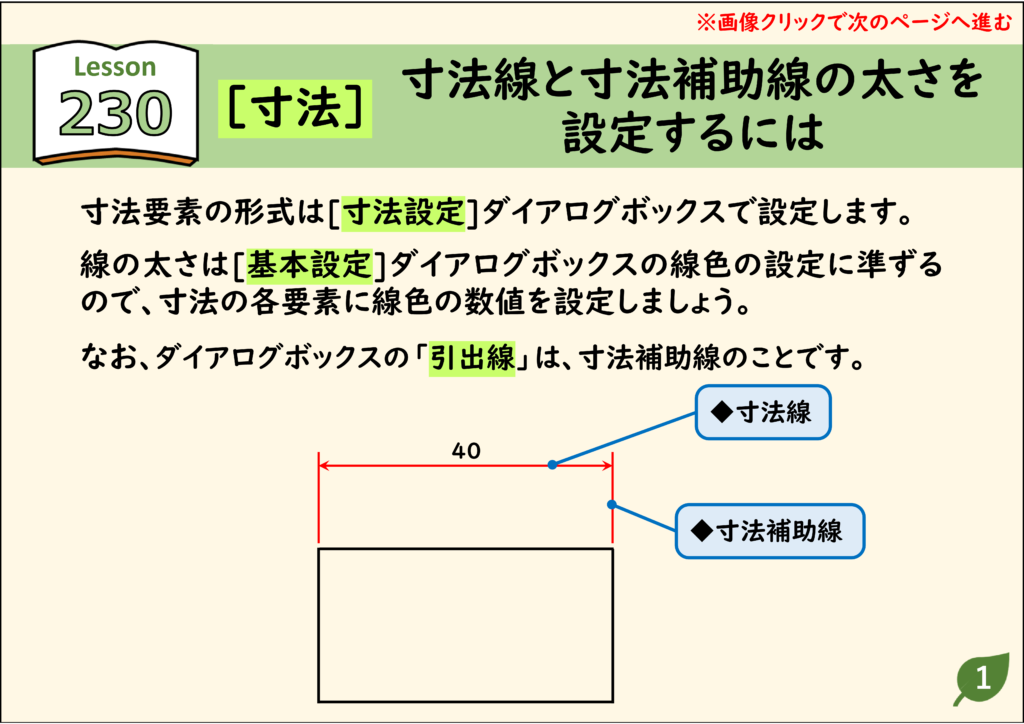

線の太さは、［基本設定］の線色の設定に準じます。寸法の各要素に、線色の番号を設定します。
1．寸法線と寸法補助線を確認する

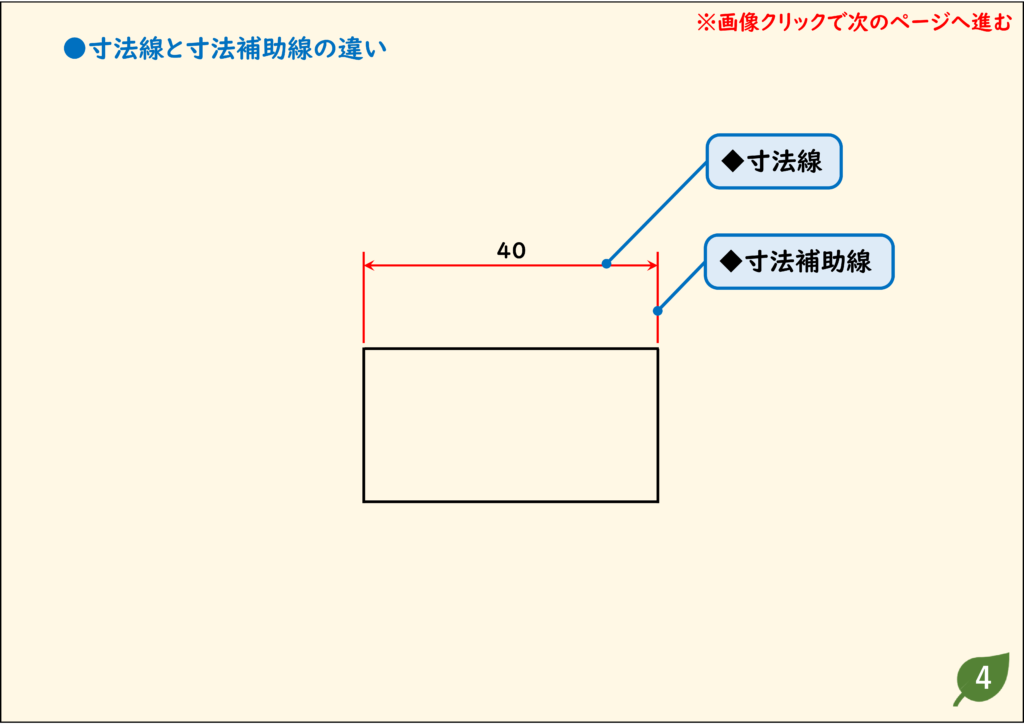

寸法線は寸法値の下の矢印の線、寸法補助線は図形から引き出す線です。
2．［設定］→［寸法設定］を開く

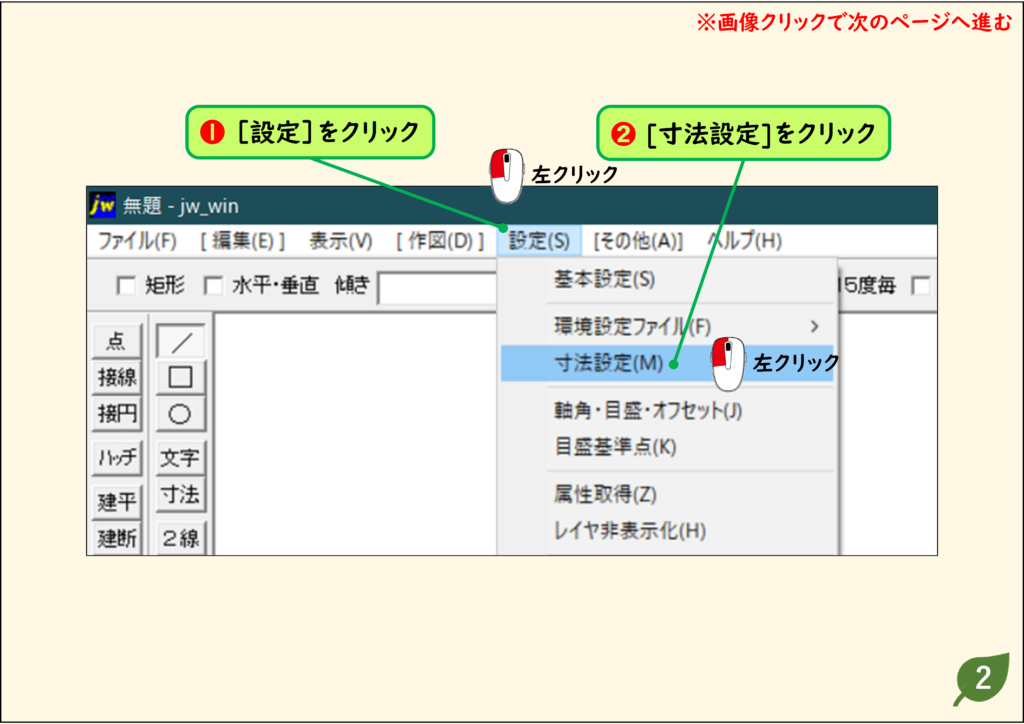

メニューの［設定］をクリックし、［寸法設定］をクリックします。

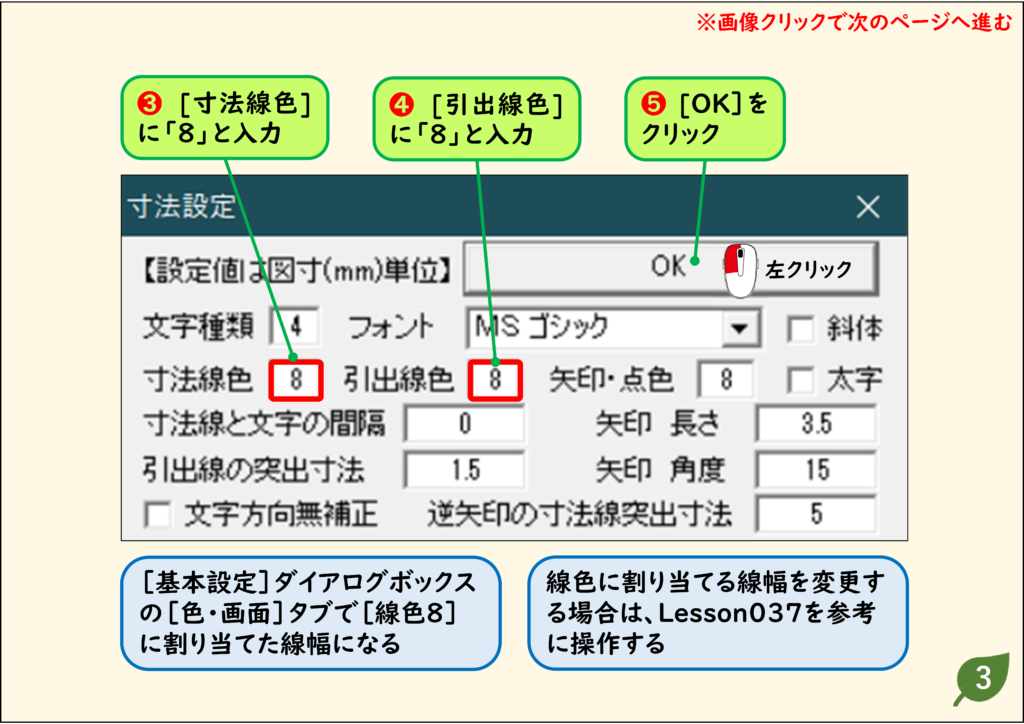

3．［寸法線色］と［引出線色］に線色の番号を入れる
［寸法線色］と［引出線色］に「8」と入力し、［OK］をクリックします。太さは、［基本設定］の［色・画面］タブで［線色8］に割り当てた線幅になります。
寸法補助線の形式を設定する
JIS規格では、寸法補助線は寸法線から、線の太さの約8倍の長さまで伸ばします。ここでは寸法線の太さを0.18mmとして、1.5mm伸ばす設定にします。
1．［引出線の突出寸法］を入れる
［設定］→［寸法設定］を開き、［引出線の突出寸法］に「1.5」と入力します。寸法補助線が寸法線の位置から1.5mm突き出ます。
2．形体と寸法補助線のすき間をなくす
［指示点からの引出線位置 指定［－］］に「0」と入力し、［OK］をクリックします。図形と寸法補助線のあいだにすき間を空けない設定になります。
寸法値の文字の種類と寸法線との間隔を設定する
寸法値は、画面上の長さを読み取って記入されます。寸法値に使う文字は、次の手順で設定します。
1．［文字種類］と［寸法線と文字の間隔］を入れる
［設定］→［寸法設定］を開き、［文字種類］に「4」、［寸法線と文字の間隔］に「0」と入力して、［OK］をクリックします。
2．記入された寸法値を確認する
［寸法線と文字の間隔］を「0」にしても、寸法値は寸法線から適度なすき間を空けて記入されます。
そのほかの寸法設定
- 寸法の文字サイズを変える方法
- 外側に引く寸法線の長さを設定する方法
- 寸法値の単位を設定する方法
- 寸法値のけた区切り(カンマ)を設定する方法
- 寸法値の小数点以下のけた数を変更する方法
- 角度寸法の単位を設定する方法
- 「R」「φ」の記号の付け方
